JT/T 1255-2019 Technical requirements for the maritime digital broadcasting( NAVDAT)system (ITU-R M. 2010 , Characteristics of a digital system, named Navigational Data for broadcasting maritime safety and security related information from shore to-ship in band, NEQ).
1范围
JT/T 1255规定了中频海上数字广播( NAVDAT)系统的系统组成与设计要求应用功能要求和性能要求。
JT/T 1255适用于中频海上数字广播的播发系统和船载接收设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注8期的版本适用于本文件。凡是不注8期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
BD 410004北斗/全球卫星导航系统( GNSS )接收机导航定位数据输出格式
IEC 61162海上导航和无线电通信设备及系统数字接口(所有部分)( Maritime navigation and radio .communication equipment and system-Digital interfaces)
IEC 61924-2海上导航和无线电通信设备和系统组合导航系统第 2部分:惯性导航系统的模块化结构操作 和性能要求、试验方法及要求的试验结果( Maritime nav igation and radicommunication
equipment and systems-Integrated navigation systems-Part 2: Modular structure for INS -Opemational and performance requi rements, mehods of testing and required test results)
ITU-R M.493建议书用于水 上移动业务的数字选择性呼叫系统( Digtal slelteveling system for use in the maritime mobile service)
ITU-RM.585建议书水上移动业务标识的指配和使用(Asgnmentanduseofidentitiesinthe maritime mobile service)
ITU-R M. 2010建议书500kHz 频段岸到船广播水上安全和安保相关信息的数字系统特性
( Characteristics of a digital system, named Navigational Data for broudeasting maritime safety and secuity related infomation from shore-to-ship in the 500kHz band)
ITU-R P.368-9建议书频率 在10kHz和30MHz之间的地波传播曲线( Ground-wave propagation
curves for frequencies between 10kHz and 30MHz2)

ICS33.060:35.240.60
备案号：

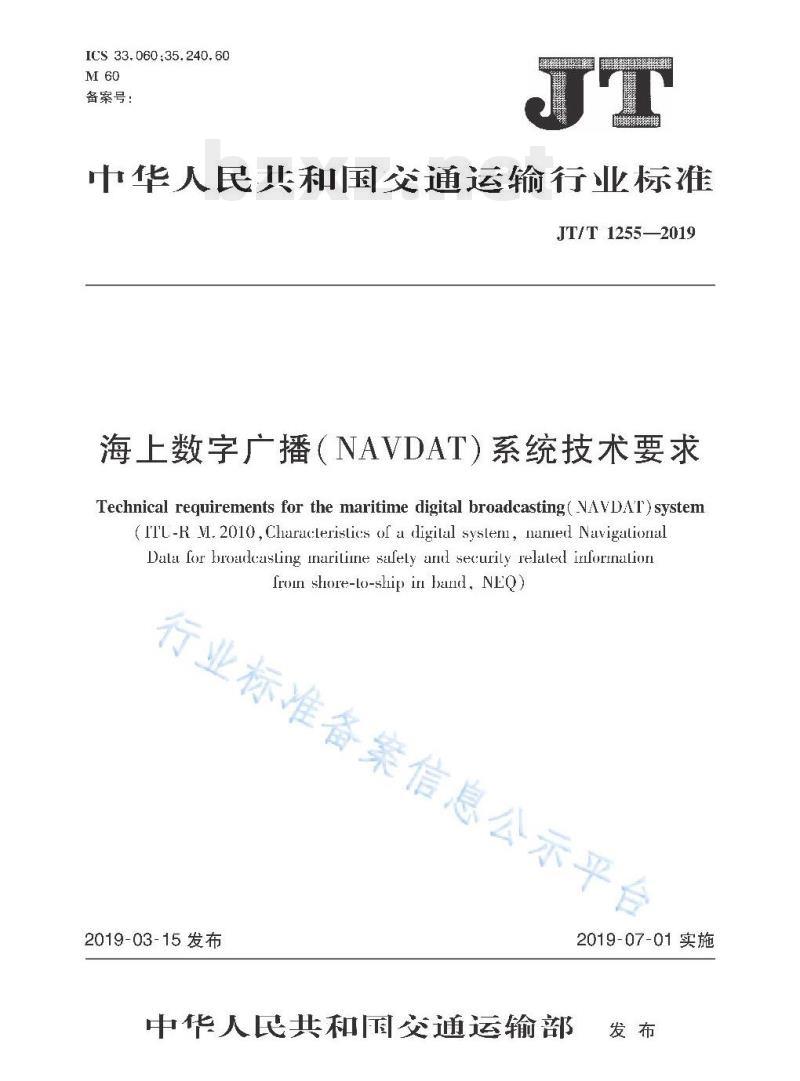

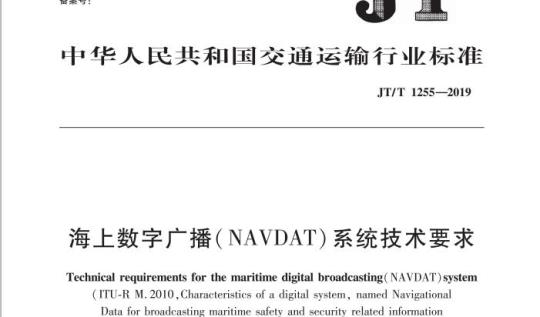

中华人民共和国交通运输行业标准JT/T 1255—2019
海上数字广播（NAVDAT）系统技术要求Technical requirements for the maritime digital broadcasting(NA VDAT) systemITL-R M. 2010,Charucleristics of a digilal syslem, named NavigatioralDala for broaudcasling naritline sadely arnd securily relaled irlorrnalionfron shore-lo-ship in barid,NEQ)行业标准备案信息公示平台
2019-03-15发布
中华人民共和国交通运输部
2019-07-01实施
规范性引用文件
术语和定义、缩略语
系统组成与设计要求
5应用功能要求
6性能要求
附录A（规范性附录）
附录B(规范性附录)
附录C(规范性附录）
参考文献
数据顿编码格式
调制解调技术
消息文件编码格式
JT/T1255—2019
行业标准备案信息公示平台
JT/T1255-2019

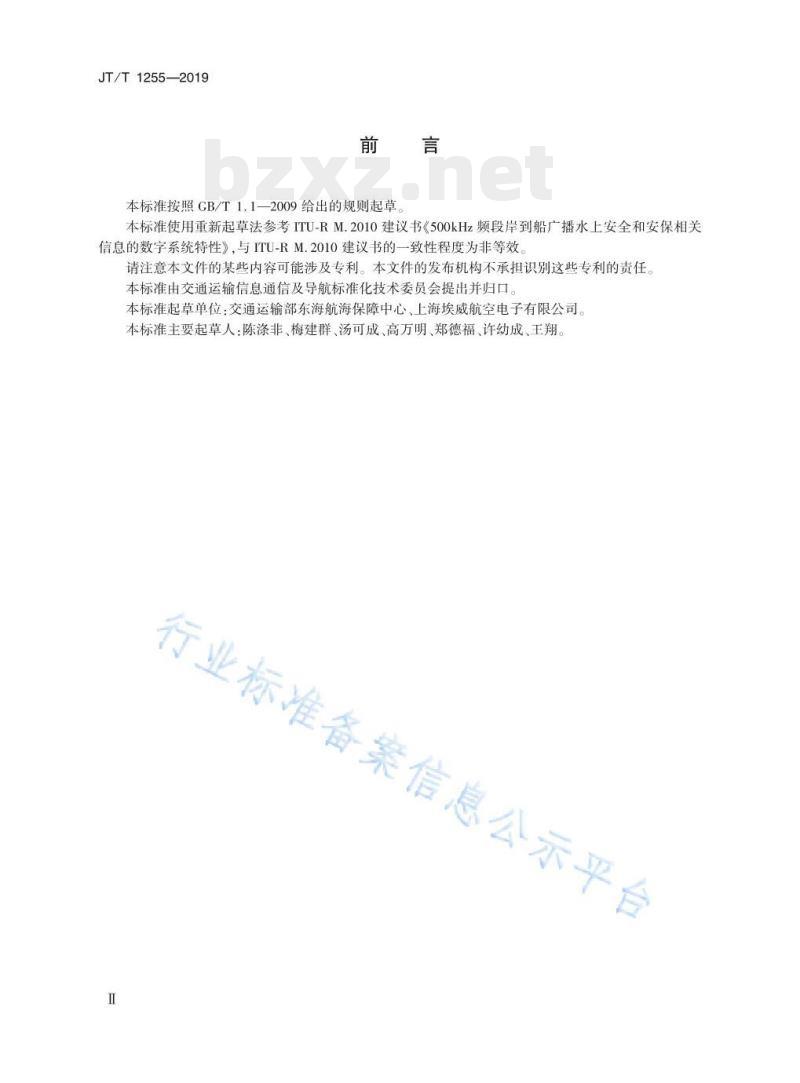

本标准按照CB/T1.1—2009给出的规则起草。本标准使用重新起草法参考ITU-RM.2010建议书《500kHz频段岸到船广播水上安全和安保相关信息的数字系统特性》，与ITU-RM.2010建议书的一致性程度为非等效请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由交通运输信息通信及导航标准化技术委员会提出并归口。本标准起草单位：交通运输部东海航海保障中心、上海埃威航空电子有限公司。本标准主要起草人：陈涤非、梅建群、汤可成、高万明、郑德福、许幼成、王翔。行业标准备案信息公示平台

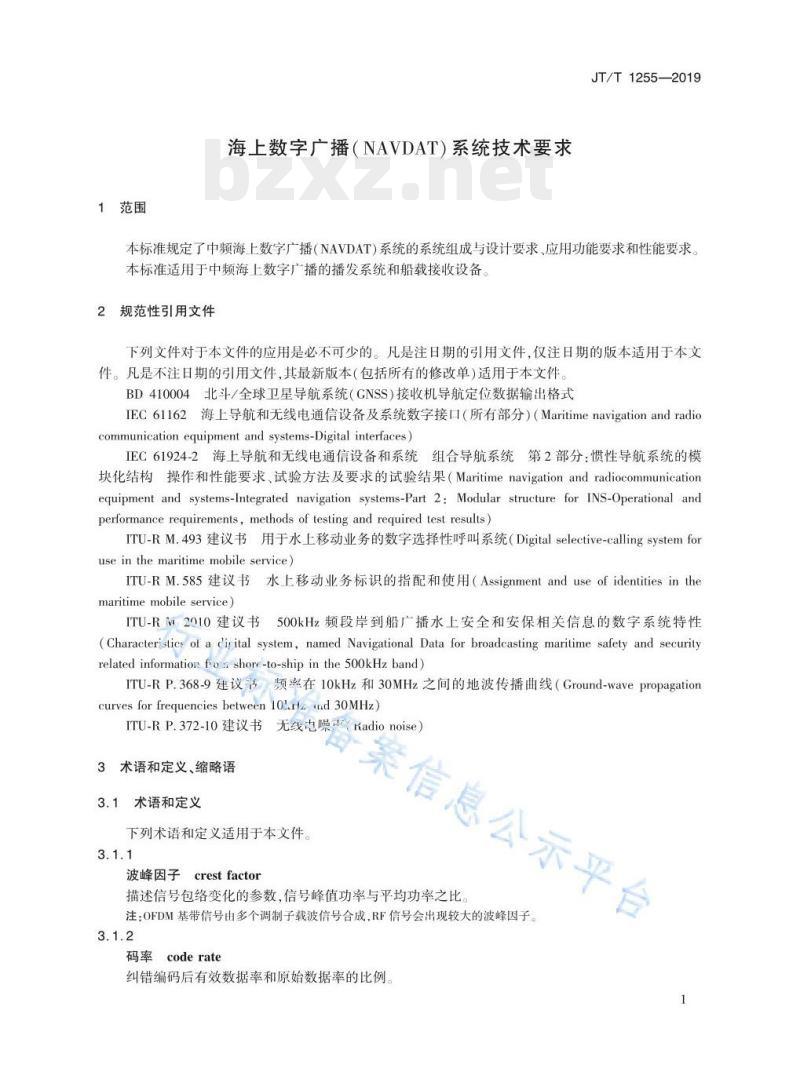

1范围
海上数字广播（NAVDAT）系统技术要求JT/T1255—2019
本标准规定了中频海上数字广播（NAVDAT)系统的系统组成与设计要求、应用功能要求和性能要求。本标准适用于中频海上数字广播的播发系统和船载接收设备。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。BD410004：北斗/全球卫星导航系统（GNSS)接收机导航定位数据输出格式TEC61162海上导航和无线电通信设备及系统数字接口（所有部分）（Maritimenavigationandradiocommunication equipment and systems-Digital interfaces)IEC61924-2海上导航和无线电通信设备和系统组合导航系统第2部分：惯性导航系统的模块化结构操作和性能要求、试验方法及要求的试验结果（Maritimenavigationand radiocommunicationequipment and systems-Integrated navigation systems-Part 2: Modular structure for INS-Operational andperformance requirements, methods of testing and required test results)ITU-RM.493建议书用于水上移动业务的数字选择性呼叫系统（Digital selective-calling system foruse inthemaritimemobile service)ITU-RM.585建议书水上移动业务标识的指配和使用（Assignmentanduseof identities inthemaritime mobile service)
ITU-RM2010建议书500kHz频段岸到船广播水上安全和安保相关信息的数字系统特性(Characteristics of a cigital system, named Navigational Data for broadcasting maritime safety and securityrelated informationf o:shore-to-shipinthe500kHzband)ITU-RP.368-9建议书频率在10kHz和30MHz之间的地波传播曲线（Ground-wavepropagationcurves for frequencies between 101 ind 30MHz)备案信息公示平台
ITU-RP.372-10建议书无线电噪声（Radionoise）3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
波峰因子crestfactor
描述信号包络变化的参数，信号峰值功率与平均功率之比。注：OFDM基带信号由多个调制子载波信号合成，RF信号会出现较大的波峰因子。3.1.2
码率code rate
纠错编码后有效数据率和原始数据率的比例。1
JT/T1255—2019
注：码率是衡量纠错编码效率的指标。3.1.3
information
来自各种原始信息源的数据
message
以一定的格式对信息进行处理后的数据。3.2缩略语
下列缩略语适用于本文件。
ASCII：美国信息交换标准码（AmericanStandardCodeforInformationInterchange）BER：误码率（BitErrorRate）
BMP：图像文件格式（Bitmap）
BDS：北斗卫星导航系统（BeiDouNavigationSatelliteSystem）CDU：显示控制单元（ControlandDisplayUnit）CRC：循环穴余检验（CyclicRedundancyCheck）DRM：世界数字无线电广播（DigitalRadioMondiale）DS：数据流（Data Stream）
GIF：图像互换格式（GraphicsInterchangeFormat）GNSS：全球导航卫星系统（GlobalNavigationSatelliteSystem）HTML：超文本标记语言（HypertextMarkupLanguage）IMD3：三阶互调抑制比（IntermodulationDistortionfromTheThirdOrder）JPEG：专家组定义的格式（JointPhotographicExpertsGroup）LDPC：低密度奇偶校验码（LowDensityParityCheck）MER：调制错误率（ModulationErrorRate）MIS：调生信息流（ModulationInformationStream）MMSI.水上移动信业务标识码（MaritimeMobileServiceIdentify）NAVDAT：海上楼子广塔（NavigationalData）公示平台
NAVTEX：航行警告电传（NavigationalTelex）OFDM：正交频分复用（OrthbogenFrequencyDivisionMultiplexing）PDF：便携式文档格式（PortableDocnentFormat）PN：伪噪声（Pseudo-Noise）
PNG：可移植网络图形（PortableNetworkGraphuc）QAM：正交幅度调制（QuadratureAmplitudeModulation）RF：射频（RadioFrequency)
SFN：单频网（SingleFrequencyNetwork）SIM：信息和管理系统（Systemof InformationandManagement）SNR：信噪比（SignalNoiseRate）TIS：播发台信息流（TransmitterInformationStream）VTS：船舶交通管理系统（VesselTrafficService）2
4系统组成与设计要求
4.1系统组成
JT/T1255—2019
NAVDAT系统由SIM、岸基网络、岸基播发台、传输信道、船载接收机和远程监测接收机组成，其中远程监测接收机为可选部分。
NAVDAT系统框架如图1所示。
消息类型1
消感类型
信息和管阵系统(SIM)
信息文件
控测信念！
监测数据
岸苯网络
岸基拼发分
4.2.1组成
SIM的组成应包括：
文件消息来源接口；
文件多路员甲器；
文件多路复用管主器；
岸基播发台管理器。
传输信道
图1NAVDAT系统框架
远程监测接收
船接收机
所有消息源均通过网络与文传多路复器相连案信息
SIM组成如图2所示。
消息炎型1
消感类型n
文州多路复用器
信息文件
控制信令！
监测数据
比基网络
图2SIM组成
文传多略定门管理器
中基播发台管理器
JT/T1255—2019
4.2.2总体功能
SIM应具备以下功能：
收集和控制各类信息；
创建需传输的消息文件；
根据文件的优先级和重播需求创建广播计划；监测岸基播发台工作状态和播发质量；d)
控制岸基播发台工作参数。
4.2.3文件多路复用器
文件多路复用器应具备以下功能：交付从数据源得到的消息文件；a）
加密消息文件；
格式化带有接收者信息、优先级状态和时间有效性的文件消息；d)
将消息文件发送至播发台。
4.2.4文件多路复用管理器
文件多路复用管理器应至少具备以下功能：查看来自所有数据源的消息文件；a）
根据消息的优先级别排序播发；指定消息文件的接收方；
加密消息文件。
4.2.5岸基播发台管理器此内容来自标准下载网
岸基播发台管理器通过网络与播发台连接，应具备以下功能：能证视发射状态、告警、有效发射功率、同步报告和播发台发射质量等播发台状态信息；a
能变更发射功能、OFDM参数（导频子载波、调制方式、纠错编码方式等）和发射序列等播发台b）
参数。
4.3岸基网络
岸基网络应确保消息文件和控制信会/监测数据在SIM和岸基播发台之间的传输案信息公示平台
岸基网络宜采用宽带连接、低速率连接或本出文件共享的方式。4.4岸基播发台
4.4.1组成
岸基播发台组成如图3所示，应至少包括以下配置：a）一台控制器，具备安全机制的本地服务器；b）一台OFDM调制器；
c）一台500kHz频段的数字发射机；d）一副带匹配单元的发射天线；一台用于时间同步的GNSS接收机，应配置高精度参考时钟：e）
f）一台带天线的监测接收机。
4.4.2功能
500kHs
监测接收机
GNSS接妆机
或参考时钟
岸基播发台应具备以下功能：
片基网
控制/
控制器
控制/
调制器
发射机
图3岸基播发台组成
a）接收来自SIM的消息文件；
b）将消息文件转换成OFDM信号；c）将RF信号通过天线辐射，向船舶广播；d）监测岸基播发台工作状态并向SIM上报4.4.3控制器
控制器应接收以下信息：
来自SIM的消息件；
来自GNSS接收机或参考时钟的时间同步信息；来自监测接收机的频率为s00kH的信号；来自调制器的频率为500kHz起号；匹配元
JT/T1255—2019
案信息公示平台
来自RF生成器和放大器的监测信号e)
控制器应具备以下功能：
在传输前检查495kHz~505kHz频段是否空a）
将岸基播发台的所有信号与同步时钟信号同步b)
控制传输参数、时间和序列；
按传输要求格式化需发射的消息文件。d)
调制器
4.4.4.1组成
NAVDAT调制器的组成如图4所示。5
JT/T1255—2019
智源编码
信源编钨
信源编码
4.4.4.2输人流
能虽扩散
能量扩散
能量扩散
信道编码
信道码
信送编码
生成器
唤射器
图4NAVDAT调制器组成
调制器应对以下三种输入流进行操作：a）MIS输人流。采用4-QAM子载波调制，用于提供以下信息：1）频谱占用；
2）TIS和DS的调制方式（4-QAM、16-QAM或64-QAM）OFDM
牌萧生成器
OFDM基带
b）TIS输人流。采用4-QAM或16-QAM子载波调制，用于向接收机提供以下信息：1）DS纠错编码；
2）播发台标识；
日期和时间
注：针对白天的地波传播与夜间的地波及天波传播，采用的DS纠错编码有所区别c）DS输入流。包含要发送的信息文件，信息文件应已通过文件多路复用器进行格式化，并由调制器按照附录A规定的数据顿编码格式进行编码。4.4.4.3信道编码
为保障专输的鲁棒性，应采用信道纠错机制。根据传输效率要求，码率应在0.5~0.75间变化。4.4.4.4OrDM生啦
应对MIS、TIS和DS客种输人流进行信源编码、能量扩散和信道编码并输人至OFDM映射器OFDM映射器应将MISTISLS三种信号以及导频生成器产生的信号进行OFDM成顺映射。OFDM基带生成器应根据OFDM映射器的输击生成OFDM基带信号。4.4.5数字发射机
数字发射机应根据无线电覆盖要求将RF信号放大至合适的功率。RF放大器输出端的波峰因子应满足MER要求，控制在710dB4.4.6带匹配单元的发射天线
发射天线应配有阻抗匹配单元，RF放大器应通过阻抗匹配单元连接至发射天线。4.4.7GNSS接收机和高精度参考时钟CNSS接收机用于同步本地控制器，如需工作在SFN，应配置高精度参考时钟。4.4.8监测接收机
检查495kHz~505kHz频段在发射前是否空闲，并检查RF发射。6
4.5传输信道
JT/T1255—2019
传输信道为495kHz~505kHz频率的无线数据传输链路，应覆盖A2海区。无线电覆盖范围的计算可按照建议书ITU-RP.368-9和ITU-RP.372-10的方法。示例参见ITU-RM.2201。4.6船载接收机
4.6.1组成
船载接收机组成如图5所示，应包括以下基本部分：中频接收天线；
GNSS接收机：
RF前端；
OFDM解调器；
文件多路分配器；
接收控制器；
显示控制单元；
数据接口；
供电。
接收机
R上前端
控制：信令
接收控制器
文件多路
分配器
控调倍令
业称准备巢信
控制信令
4.6.2功能
船载接收机应具备以下功能：
a）接收无线电信号，并解调OFDM信号；重建消息文件；
4.6.3中频接收天线
显示控制单元
数据接口
中频接收天线是磁场天线或电场天线。NAVDAT与NAVTEX共用天线，频率范围宜能覆盖486kHz.490kHz、518kHz和4209.5kHz。注：磁场天线适合在大噪声船舶上使用。7
JT/T1255—2019
4.6.4GNSS接收机
GNSS接收机用于获取时间同步和船舶位置信息。4.6.5RF前端
RF前端包含RF滤波器、RF放大器和基带输出。4.6.6OFDM解调器
OFDM解调器对OFDM信号进行解调恢复DS、MIS和TIS,并重新创建包含已发送消息文件的数据流，应实现以下功能：
a）时间/频率同步；
信道评估：
自动调制恢复：
纠错。
OFDM解调器应能够自动检测以下调制参数TIS和DS的子载波调制方式（4-QAM、16-QAM或64-QAM）；a
子载波方案；
纠错编码的类型。
除DS之外，接收机还负责上报TIS和MIS中填写的信息，以及有关信道的补充信息，至少包括：a)
估算出的SNR；
b）BER;
MER。
4.6.7文件多路分配器
文件多路分配器应具备以下功能：a)
接收控制器发来的消息文件；
检查消息文件是否已标记；
在必要或了行的情况下解密消息文件：将消息文件提供使用这些文件的终端应用；d)
删除过期的消惠文件：人
根据应用的不同，消息文件应能存储于可通过船舶网络访问的船载服务器上，并在接收机案信息公示平台
的显示控制单元显示，或发送给他应用设备4.6.8接收控制器
接收控制器应具备以下功能：
从DS提取消息文件；
解释TIS和MIS以及解调器给出的其他信息；b)
从文件多路分配器中收集以下信息：c)
已解码消息文件的总量；
可用消息文件的数量；
解密错误等错误事件。
显示控制单元
CDU应具备以下功能：
JT/T1255—2019
显示专用消息并通过配置使该接口与专用船载设备应用相连，同时管理船舶的许可内容，如a）
船舶标识、加密等；
显示并检查接收参数；
根据消息文件的应用分类显示消息内容显示控制单元可外置或内置。
4.6.10数据接口
接收机通过数据接口接收外部GNSS等设备的数据，控制器根据消息文件的应用分类，通过数据接口将消息文件提供给应用设备。接收机应提供符合IEC61162（所有部分）要求的数据接口，提供符合IEC61162及IEC61924-2要求的INS接口。宜提供以太网和USB接口，可提供打印机接口。4.6.11供电
接收机的主要供电设备应与船载主要供电单元适配，宜接人应急电源。4.7远程监测接收机
宜配置远程监测接收机监测岸基播发台工作状态并向SIM上报远程监测接收机应按照船载接收机的组成和设计要求进行研制，此外远程监测接收机应配置网络接口模块并接人岸基网络。
5应用功能要求
5.1广播消息
NAVDAT系统应广播下列消息类型：a)
航行安全
业标准备案信息公示平台
安保，
海盗；
搜救；
气象海况；
引航或港口消息；
VTS文件；
电子海图；
i）其他。
5.2广播模式
NAVDAT系统应具备以下广播模式：a）通播：针对所有船舶的消息播发；b）选播：针对船队或指定区域内航行船舶的消息播发；c）单播：使用MMSI，针对单船的消息播发。注1：船队按照ITU-RM.585建议书附件1第一部分中同时呼叫一艘以上船舶的船舶电台群呼标识格式注2：指定区域按照ITU-RM.493建议书附件1中5.3对地理位置坐标的定义。9
