JT/T 1304-2019
基本信息
标准号： JT/T 1304-2019
中文名称：发动机冷却液气穴腐蚀特性试验用铝制离心泵技术条件
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：469019
相关标签： 发动机 冷却液 腐蚀 特性 试验 铝制 离心泵 技术
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 1304-2019 Technical specification of aluminum centrifugal pumps for cavitation corrosion characteristics test with engine coolants.
1范围
JT/T 1304规定了发动机冷却液气穴腐蚀特性试验用铝制离心泵的技术要求和试验方法。
JT/T 1304适用于发动机冷却液气穴腐蚀特性试验用铝制离心泵的生产和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3216回转动力泵水力性能验收试验 I 级.2级和3级
GB/T 6682分 析实验室用水规格和试验方法
GB/T 20975(所有部分)铝及铝合金化学分析方法
GB/T 29531泵的振 动测量与评价方法
SH/T 00807发动机冷 却液铝泵气穴腐蚀特性试验法
3术语和定义
下列术语和定义适用于本文件。
3.1泵盖pump cover
用于和泵体装配在- -起组 成内部流道的铝铸件。
3.2泵体pump body
用于安装传动、机械密封等零部件的铝铸件。
3.3叶轮blade
通过原动机带动旋转使泵输液体沿固定方向流动的铝铸件。
3.4泵特性曲线pump characteristie curves
用于描述泵在--定转速条件下.流量与扬程之间关系的曲线。
1范围
JT/T 1304规定了发动机冷却液气穴腐蚀特性试验用铝制离心泵的技术要求和试验方法。
JT/T 1304适用于发动机冷却液气穴腐蚀特性试验用铝制离心泵的生产和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3216回转动力泵水力性能验收试验 I 级.2级和3级
GB/T 6682分 析实验室用水规格和试验方法
GB/T 20975(所有部分)铝及铝合金化学分析方法
GB/T 29531泵的振 动测量与评价方法
SH/T 00807发动机冷 却液铝泵气穴腐蚀特性试验法
3术语和定义
下列术语和定义适用于本文件。
3.1泵盖pump cover
用于和泵体装配在- -起组 成内部流道的铝铸件。
3.2泵体pump body
用于安装传动、机械密封等零部件的铝铸件。
3.3叶轮blade
通过原动机带动旋转使泵输液体沿固定方向流动的铝铸件。
3.4泵特性曲线pump characteristie curves
用于描述泵在--定转速条件下.流量与扬程之间关系的曲线。
标准图片预览
标准内容
ICS03.220.20

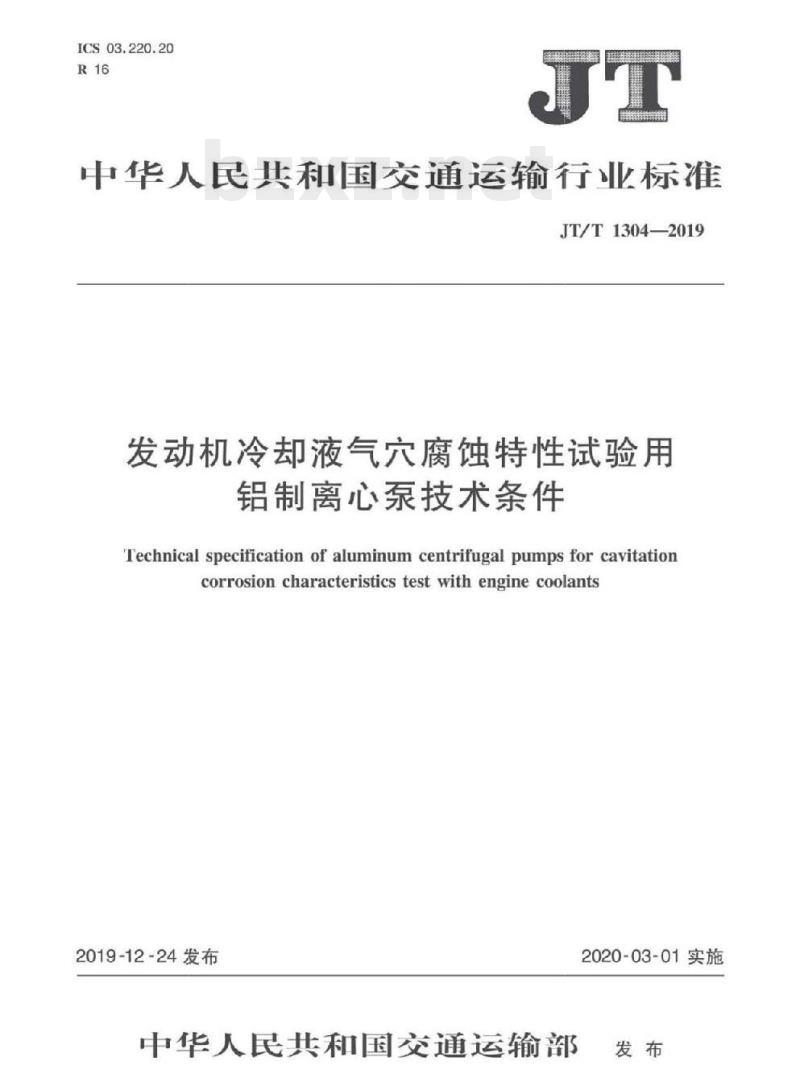

中华人民共和国交通运输行业标准JT/T1304-2019
发动机冷却液气穴腐蚀特性试验用铝制离心泵技术条件
Technical specification of aluminum centrifugal pumps for cavitationcorrosion characteristics test with engine coolants2019-12-24发布
中华人民共和国交通运输部
2020-03-01实施

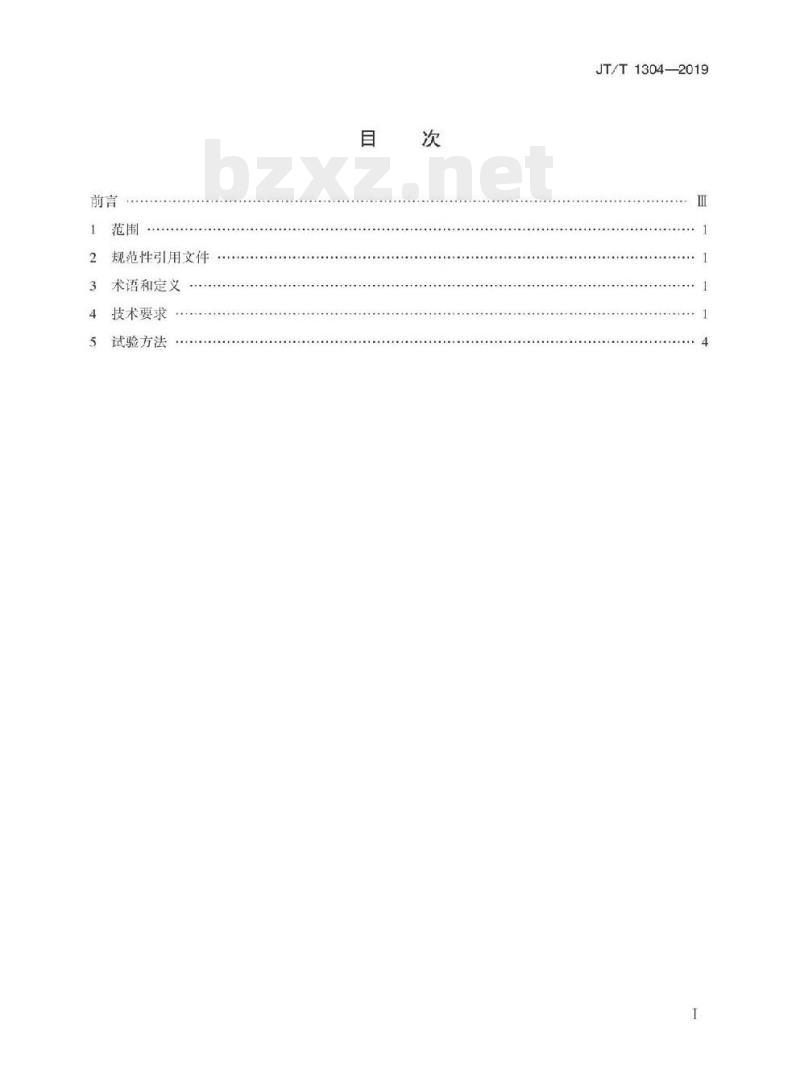

规范性引用文件
术语和定义
技术要求
试验方法
JT/T1304—2019
...................

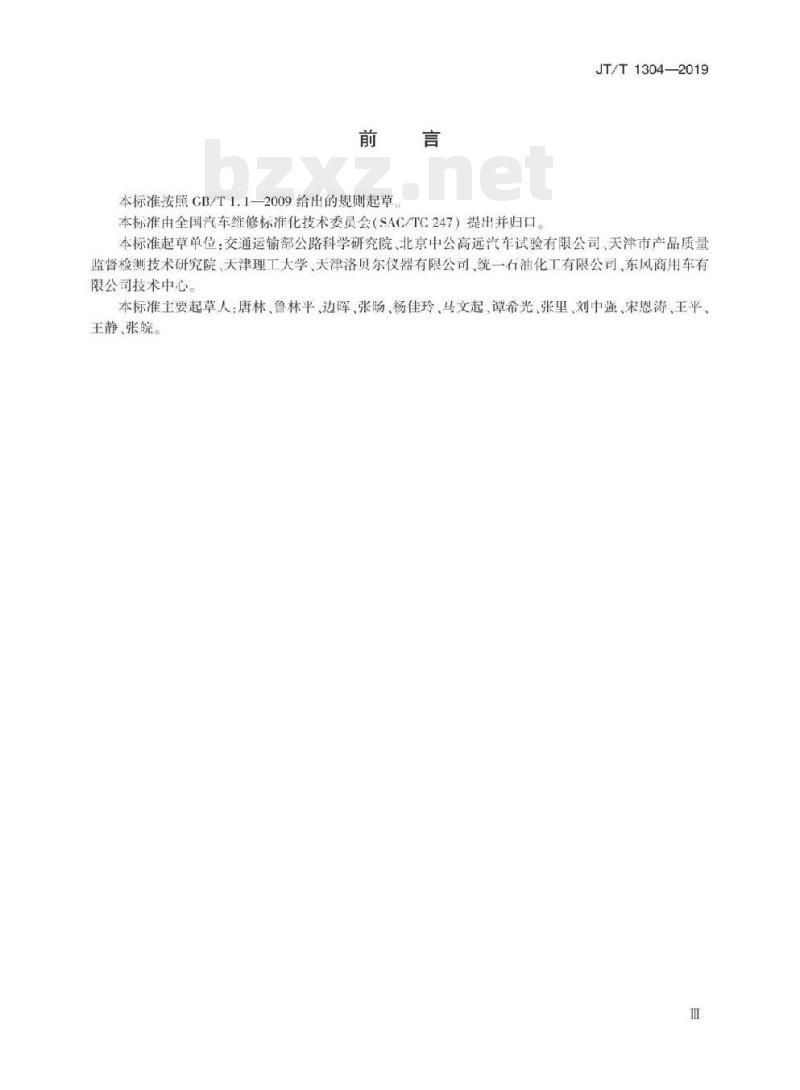

本标准按照CB/T1.1—2009给出的规则起草本标准由全国汽车维修标准化技术委员会（SAC/TC247）提出并归口。JT/T1304—2019
本标准起草单位：交通运输部公路科学研究充院、北京中公高远汽车试验有限公司、天津市产品质量监督检测技术研究院、天津理工大学、天津洛贝尔仪器有限公司、统一石油化工有限公司、东风商用车有限公司技术中心。
本标准主要起草人：唐林、鲁林平、边晖、张旸、杨佳玲、马文起、谭希光、张里、刘中强、宋恩涛、王平、王静、张皖。
1范围
JT/T1304—2019
发动机冷却液气穴腐蚀特性试验用铝制离心泵技术条件本标准规定了发动机冷却液气穴腐蚀特性试验用铝制离心泵的技术要求和试验方法。本标准适用于发动机冷却液气穴腐蚀特性试验用铝制离心泵的生产和检验。2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用丁本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB/T3216回转动力泵水力性能验收试验1级2级和3级分析实验室用水规格和试验方法GB/T6682
CB/T20975（所有部分）铝及铝合金化学分析方法CB/T29531泵的振动测量与评价方法SH/T0087发动机冷却液铝泵气穴腐蚀特性试验法3术语和定义
下列术语和定义适用于本文件。3.1
泵盖pumpcover
用于和录体装配在一起组成内部流道的铝铸件。3.2
pumpbody
用于安装传动、机械密封等零部件的铝铸件。3.3
通过原动机带动旋转使泵输液体沿固定方向流动的铝铸件3.4
泵特性曲线
pumpcharacteristiccurves
用于描述泵在一定转速条件下，流量与扬程之间关系的曲线。4技术要求
4.1总体构造
发动机冷却液气穴腐蚀特性试验用铝制离心泵（以下简称“铝泵”）由泵盖、泵体、叶轮、垫片、轴、连接凸缘等部件组成，典型结构见图1。一
JT/T1304—2019
说明：
一叶轮：
一泵体；wwW.bzxz.Net
一轴；
4.2材质
a原盖
泵盖：
垫片：
连接凸缘。
e)铝泵整体
铝泵典型结构
b)泵体和叶轮
铝泵主体部件（泵盖、泵体及叶轮）材质为铝合金，化学成分应满足表1要求表1泵盖、泵体和叶轮材质化学成分化学成分（质量分数）（%）
4.3主要尺寸
铝泵叶轮外径为100mm+0.2mm，叶轮上均布6个叶片。4.3.1
铝泵人水口内径为33mm±0.5mm。铝泵泵盖及泵体外廓尺寸见图2、图3。Ni
4.4外观
a)右视图
a)右视图
b)主视图
c)俯视图
铝泵泵盖外廊尺寸
b)主视图
c)俯视图
铝泵泵体外廓尺寸
铝泵铸造表面不得有明显孔眼、裂纹等影响产品外观和强度的缺陷4.5工作性能
4.5.1水力性能
JT/T1304—2019
单位为毫米
单位为毫米
铝泵在转返为4600/min±100r/min条件下，采用GB/T6682规定的三级水作为试验介质，进行水力性能试验，得到的流量和扬程容差系数应满足表2要求。水力性能试验测量点不少于5个，参考值由铝泵特性曲线图（图4）读出。
JT/T1304—2019
流量(m/h）
4.5.2振动速度
表2铝泵水力性能要求
容差系数
参考值±10%以内
流量(m/h)
扬程（m）
图4铝泵特性曲线图
铝泵在工作条件范围内运行时，振动速度（均方根值）应低于7.1mm/s。4.5.3耐水压性能
铝象进行承受（200+5）kPa水压试验，保持10min，应无诊漏现象。4.6其他要求
4.6.1铝泵轴封采用可靠的密封部件，试验过程中不应出现油漏或抱死现象容差系数
参考值±8%以内
4.6.2铝泵垫片宜选取三元乙内橡胶或石棉材料，试验过程中确保密封完好，无泄漏现象。4.6.3铝泵应能满足SH/T0087规定的试验条件。5试验方法
铝泵材质的化学成分按CB/T20975规定的方法进行分析。5.2铝录水力性能按GB/T3216规定的方法进行试验。5.3铝系振动速度按CB/T29531规定的方法进行试验。5.4耐水压试验在专用水压试验台上进行，使用精度不低于1.5级，量程400kPa的压力表。试验介质为GB/T6682规定的三级水，保压时间10minl。检查有无出现泄漏现象。4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
