JT/T 1209-2018 Highmay enginering-Technical requirencnts of procssing eqpipment for SBS而dined asphalt.
1范围
JT/T 1209规定了公路工程SBS改性沥青加工设备的组成单元分类和型号,以及技术要求。
JT/T 1209适用于公路工程SBS改性沥青加工设备的设计、生产和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 12348工业企业厂界环境噪声排放标准
GB 50341立 式圆筒形钢制焊接油罐设计规范
GB 50650石油化工装置防雷设计规范
NB/T 47042卧式容 器
SH/T 3010石油化工设备和管道绝热工程设计规范
SH/T 3097石油化工静电接地设计规范
15J403-1楼梯栏杆栏板(一)
3术语和定义
下列术语和定义适用于本文件。
3.1预混罐premix tank
具有搅拌、加热,液位测量、温度测量和保温等功能,用于基质沥青SBS改性剂和添加剂在一-定温度范围内混合均匀的罐状容器。

ICS93.080.20
备案号：

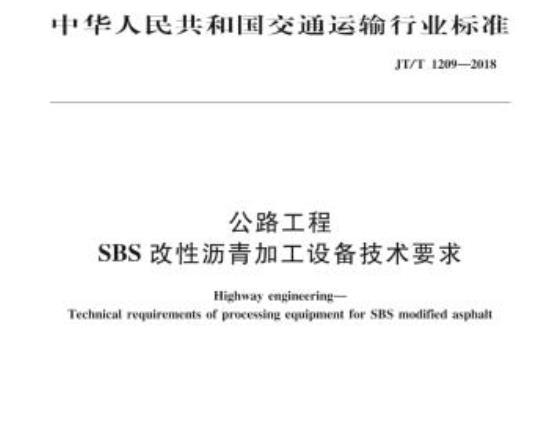

中华人民共和国交通运输行业标准JT/T1209—2018
公路工程
SBS改性沥青加工设备技术要求
Highwayengineering
Technical requirements of processing equipment for SBS modified asphalt2018-05-22发布
中华人民共和国交通运输部
2018-08-01实施
规范性引用文件
3术语和定义
设备组成单元
5分类和型号
技术要求
JT/T1209—2018
JT/T1209—2018
本标准按照GB/T1.1-2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、中路高科（北京）公路技术有限公司、张家口市交通质量安全管理处、山东大山路桥工程有限公司、北京市交通委员会路政局通州公路分局、北京中天路业科技有限公司、北京路翔技术发展有限责任公司本标准主要起草人：张海燕、曹东伟、卜冠军、张淑琴、夏磊、阮玉非、侯琳、陈际江、李晨光、李廷刚、徐良、许估
1范围
JT/T1209—2018
星SBS改性沥青加工设备技术要求公路工程
本标准规定了公路工程SBS改性沥青加工设备的组成单元、分类和型号，以及技术要求。本标准适用于公路工程SBS改性沥青加工设备的设计、生产和使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB12348
GB50341
GB50650
NB/T47042
SH/T3010
SH/T3097
15J403-1
3术语和定义
工业企业厂界环境噪声排放标准立式圆筒形钢制焊接油罐设计规范石油化工装置防雷设计规范
卧式容器
石油化工设备和管道绝热工程设计规范石油化工静电接地设计规范
楼梯栏杆栏板（一）
下列术语和定义适用于本文件。3.1
预混罐
premixtank
具有搅拌加执液位测量，温度测量和保温等功能，用于基质沥青，SBS改性剂和添加剂在一定温度范围内混合均匀的罐状容器
发育罐
reactiontank
具有搅拌、加热、液位测量、温度测量、保温、排气等功能，用于基质沥青、SBS改性剂和添加剂在一定温度范围内搅撑发育的罐状容器设备组成单元Www.bzxZ.net
公路工程SBS改性沥青加工设备（简称“SBS改性沥青设备”）主要由基质沥青加热单元，SBS上料单元、预混单元、分散单元、计量单元、添加剂单元、发育单元和控制单元组成。SBS改性沥青设备组成单元示意见图1。
JT/T1209—2018
说明：
基质沥青加热单元；
-SBS上料单元：
-预混单元：
一分散单元：
分类和型号
计量单元；
添加剂单元：
发育单元：
控制单元。
SBS改性沥青设备组成单元示意
SBS改性沥青设备按分散SBS改性剂和添加剂的不同可分为胶体磨式和剪切机式两种：胶体磨式：使用胶体磨将SBS改性剂和添加剂分散在基质沥青中的生产方式；a）
剪切机式：使用剪切机将SBS改性剂和添加剂分散在基质沥青中的生产方式。5.2型号
SBS改性沥青设备型号编写方法见图2：生产能力，单位为吨每小时（t/h)：剪切方式，M一胶体磨式，S一剪切机式设备名称代号。
SBS改性沥青设备型号编写方法
示例：生产能力为30Vh的SBS改性沥青胶体磨式设备，型号表示为：GM-30。6技术要求
6.1基本要求
SBS改性沥青设备噪声排放应符合GB12348的相关要求。SBS改性沥青设备防雷安全应满足GB50650的相关要求。6.1.2
SBS改性沥青设备立式圆简罐设计应符合GB50341的规定。6.1.3
SBS改性沥青设备卧式罐设计应符合NB/T47042的规定。2
6.1.5SBS改性沥青设备管线和罐体保温应满足SH/T3010的相关要求6.1.6SBS改性沥青设备静电接地应符合SH/T3097的规定。SBS改性沥青设备护栏应符合15J403-1的规定。6.1.7
SBS改性沥青设备上的电气设备应符合国家用电安全要求。6.1.8S
6.2外观
SBS改性沥青设备表面应整洁，布局合理。6.3组成单元
基质沥青加热单元
JT/T1209—2018
基质沥青加热单元宜采用换热器进行升温，换热器应能将基质沥青在5min之内从（120~140）℃升温至（180~200）℃，升温后的基质沥青温度应控制在生产要求温度±3℃以内。6.3.2
SBS上料单元
SBS上料装置宜采用可调速螺旋输送装置。上料速率应与基质沥青加热单元分散单元和发育单元的生产能力相匹配。预混单元
预混单元的预混罐宜为立式，容积宜大于100L。预混罐应配备搅拌器，搅拌器的规格应根据罐体大小进行选择，搅拌器转速宜大于60r/min。预混罐温度测量装置宜采用双金属温度计或铂热电阻温度计，预混罐温度应控制在生产要求温度±3℃以内。
预混罐的液位测量装置宜采用雷达液位计或压力式液位计。分散单元
胶体磨式分散单元技术参数要求见表1。表1胶体磨式分散单元技术参数要求目
磨间隙
材质硬度
工作腔耐温
工作腔耐压
分散效果
技术参数要求
洛氏硬度大于50
≥250
SBS改性剂和添加剂通过胶体磨后，均匀分散在基质沥青中*磨间隙可调，生产SBS改性沥青的磨间隙宜为（1~1.5）mm。6.3.4.2
剪切机式分散单元技术参数要求见表23
JT/T1209—2018
剪切片间隙
材质硬度
工作腔耐温
工作腔耐压
分散效果
计量单元
剪切机式分散单元技术参数要求技术参数要求
≥400
洛氏硬度大于50
≥250
SBS改性剂和添加剂通过剪切机后，均匀分散在基质沥青中。计量单元包括基质沥青计量设备、SBS改性剂计量设备和添加剂计量设备基质沥青宜采用质量流量计带有称重功能的设备或依据罐容表进行计量SBS改性剂宜采用带有称重功能的设备进行计量液体添加剂宜采用质量流量计，圆齿轮流量计或带有称重功能的设备进行计量，固体添加剂宜采用电子秤进行计量流量计液位计和称重设备安装后应进行调试和校准。计量单元允许误差见表3。
计量单元允许误差
参数名称
基质沥青计量精度
SBS改性剂计量精度
液体添加剂计量精度
固体添加剂计量
添加剂单元
6.3.6.1液体添加剂
充许误差
液体添加剂装置宜采用泵送式，液体添加剂的温度应控制在生产要求温度±3℃以内6.3.6.2固体添加剂
固体添加剂装置宜采用螺旋输送器，输送能力可调，宜与整机生产能力相匹配。6.3.7发育单元
发育单元包括罐体、搅拌器、温度测量装置和液位测量装置6.3.7.2
发育罐的搅拌器规格和数量应根据罐体大小进行选择，搅拌器转速宜大于60r/min。发育罐的温度测量装置宜采用双金属温度计或铂热电阻温度计。发育罐温度应控制在生产要求温度±3℃以内。
发育罐的液位测量装置宜采用雷达液位计或压力式液位计。控制单元
JT/T12092018
控制单元宜采用可编程控制系统（PLC控制系统），可编程控制系统应有清晰的显示设备。控制单元宜设有预混罐液位报警连锁控制和发育罐液位报警连锁控制。控制单元宜设有各单元的故障报警装置。5
