JTS 169-2017 Technical Code for Auxiliary Facilities of Wharf.
总则
1.0.1为统一码头附属设施设计与安装的技术要求,提高码头附属设施的安全性、适用性、耐久性和经济合理性,制定本规范。
1.0.2 JTS 169适 用于码头前方作业地带附属设施的设计与安装;不适用于游艇码头附属设施的设计与安装。
1.0.3码头附属设施的设计与安装 ,除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2术语
2.0.1系船柱Bollard
供船舶靠泊、离泊和停泊码头时,栓系缆绳用的柱状设施。
2.0.2快速 脱缆钩Quick Release Hook( QRH)
安装在码头上用于船舶快速、方便解缆的专用设备。
2.0.3护舷Fender
安装在码头前沿,具有吸能功能并起隔离作用的防冲装置。
2.0.4登船梯Gangway
可以适应水位和船舶吃水变化,连接船舶与码头泊位,供人员上下船舶的设备。
2.0.5激光靠泊系统 Laser Docking Aid System( LDAS)
利用激光测距技术、计算机软件、无线数字传输等技术的综合测控系统,用于引导船舶安全靠泊港口,避免冲撞码头造成损坏。
2.0.6缆绳张力 监测系统Mooring Load Monitoring System( MLMS)
通过传感器对船舶缆绳张力进行监测,以确保系泊安全的系统。
总则
1.0.1为统一码头附属设施设计与安装的技术要求,提高码头附属设施的安全性、适用性、耐久性和经济合理性,制定本规范。
1.0.2 JTS 169适 用于码头前方作业地带附属设施的设计与安装;不适用于游艇码头附属设施的设计与安装。
1.0.3码头附属设施的设计与安装 ,除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2术语
2.0.1系船柱Bollard
供船舶靠泊、离泊和停泊码头时,栓系缆绳用的柱状设施。
2.0.2快速 脱缆钩Quick Release Hook( QRH)
安装在码头上用于船舶快速、方便解缆的专用设备。
2.0.3护舷Fender
安装在码头前沿,具有吸能功能并起隔离作用的防冲装置。
2.0.4登船梯Gangway
可以适应水位和船舶吃水变化,连接船舶与码头泊位,供人员上下船舶的设备。
2.0.5激光靠泊系统 Laser Docking Aid System( LDAS)
利用激光测距技术、计算机软件、无线数字传输等技术的综合测控系统,用于引导船舶安全靠泊港口,避免冲撞码头造成损坏。
2.0.6缆绳张力 监测系统Mooring Load Monitoring System( MLMS)
通过传感器对船舶缆绳张力进行监测,以确保系泊安全的系统。
标准图片预览
标准内容
中华人民共和国行业标准
JTS169-2017
码头附属设施技术规范
Technical Code for Auxiliary Facilities of Wharf2017-12-11发布
2018-03-01施行
中华人民共和国交通运输部发布中华人民共和国行业标准
码头附属设施技术规范
JTS169-2017
主编单位：中国工程建设标准化协会水运专业委员会中交水运规划设计院有限公司
批准部门：中华人民共和国交通运输部施行日期：2018年3月1日
上民交通出版社股份有限公司
2018·北京
图书在版编目（CIP）数据
教业国源共男人装
清极美品
码头附属设施技术规范/中国工程建设标准化协会水运专业委员会，中交水运规划设计院有限公司主编.北京：人民交通出版社股份有限公司，2017.11ISBN 978-7-114-14322-9
I.?码Ⅱ.?中②中I．?码头设备一技术规范一中国[email protected]
中国版本图书馆CIP数据核字（2017）第278029号中华人民共和国行业标准
名：码头附属设施技术规范
著作者：中国工程建设标准化协会水运专业委员会中交水运规划设计院有限公司
责任编辑：董方
出版发行：人民交通出版社股份有限公司地
址：（100011)北京市朝阳区安定门外外馆斜街3号址：http：//chinasybook.com销售电话：（010）64981400，59757915总经销：北京交实文化发展有限公司印
刷：北京鑫正大印刷有限公司
本：880×12301/16
张：4.75
数：103千
次：2018年1月第1版
次：2018年1月第1次印刷
号：ISBN978-7-114-14322-9
价：70.00元
凯出数
（有印刷、装订质量问题的图书由本公司负责调换）北
工海铺

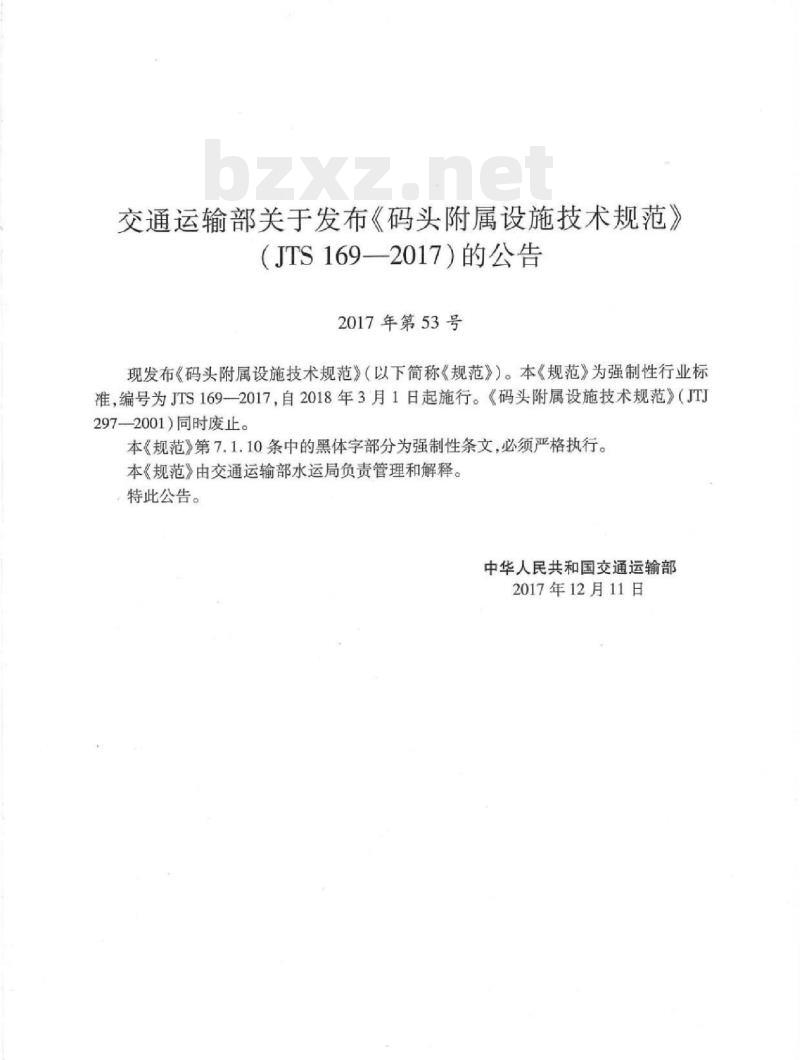

交通运输部关于发布《码头附属设施技术规范》（JTS169—2017）的公告
