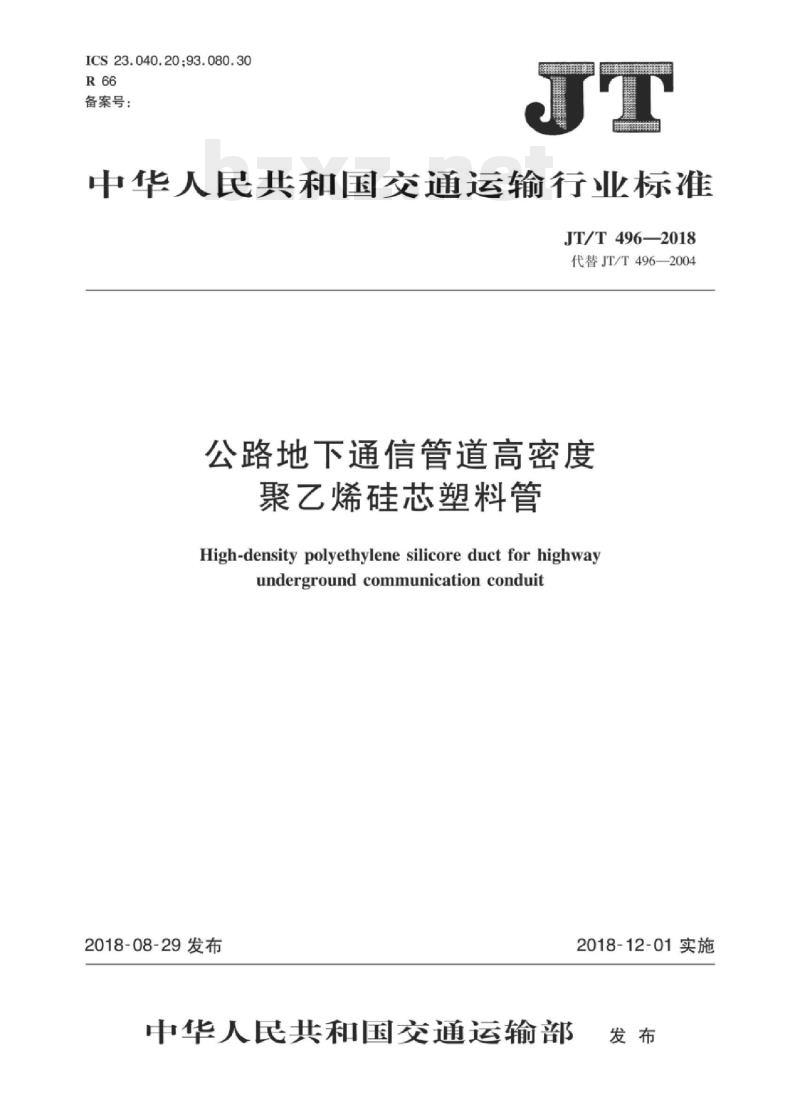

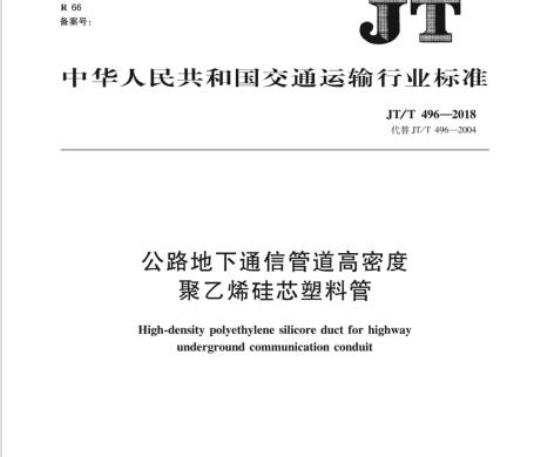

JT/T 496-2018 公路地下通信管道高密度聚乙烯硅芯塑料管

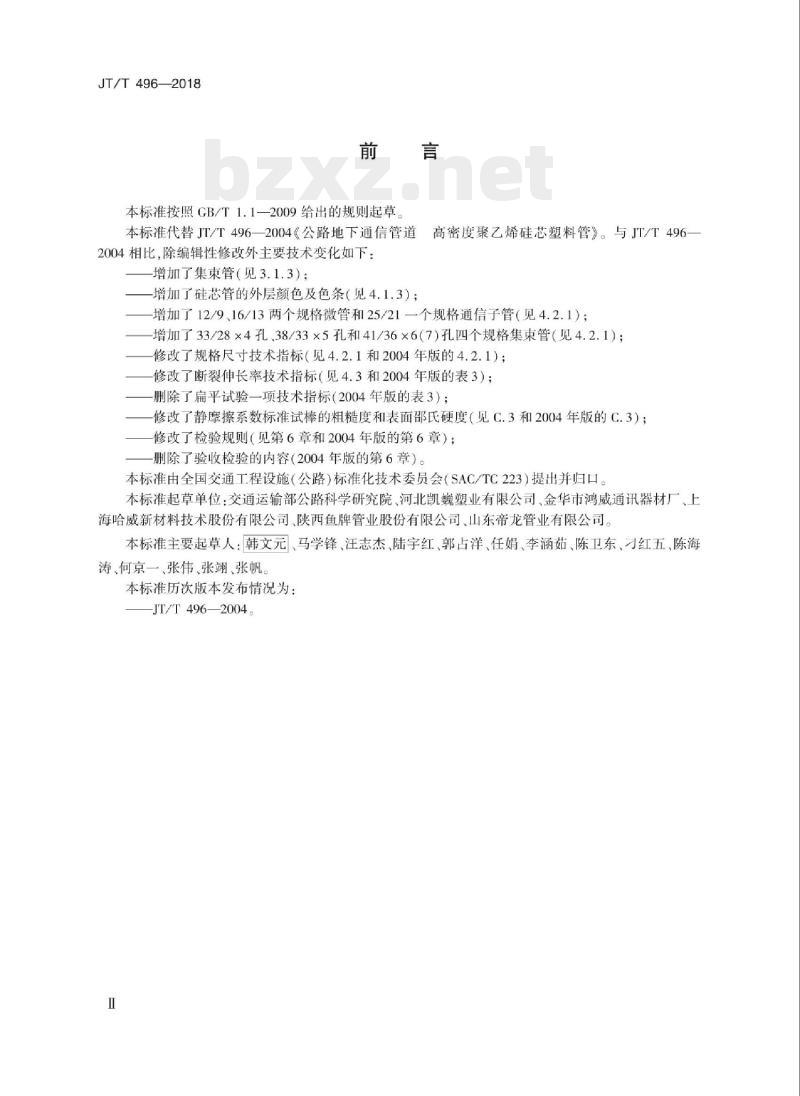

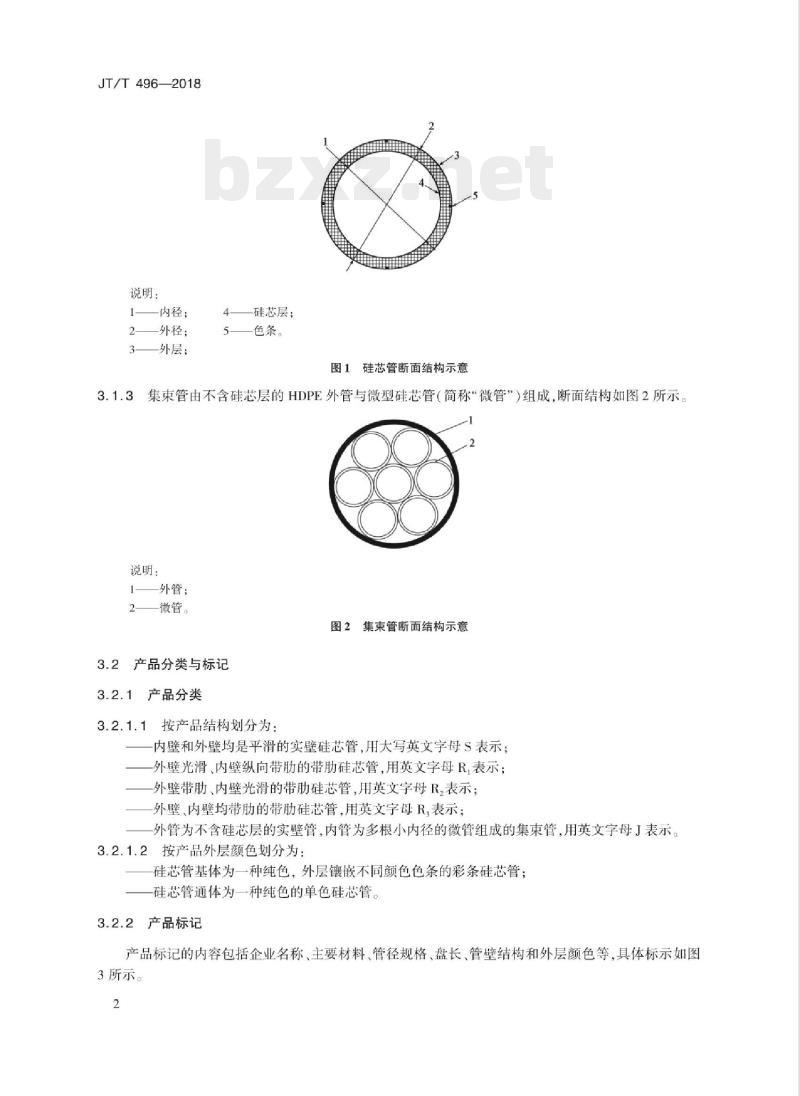

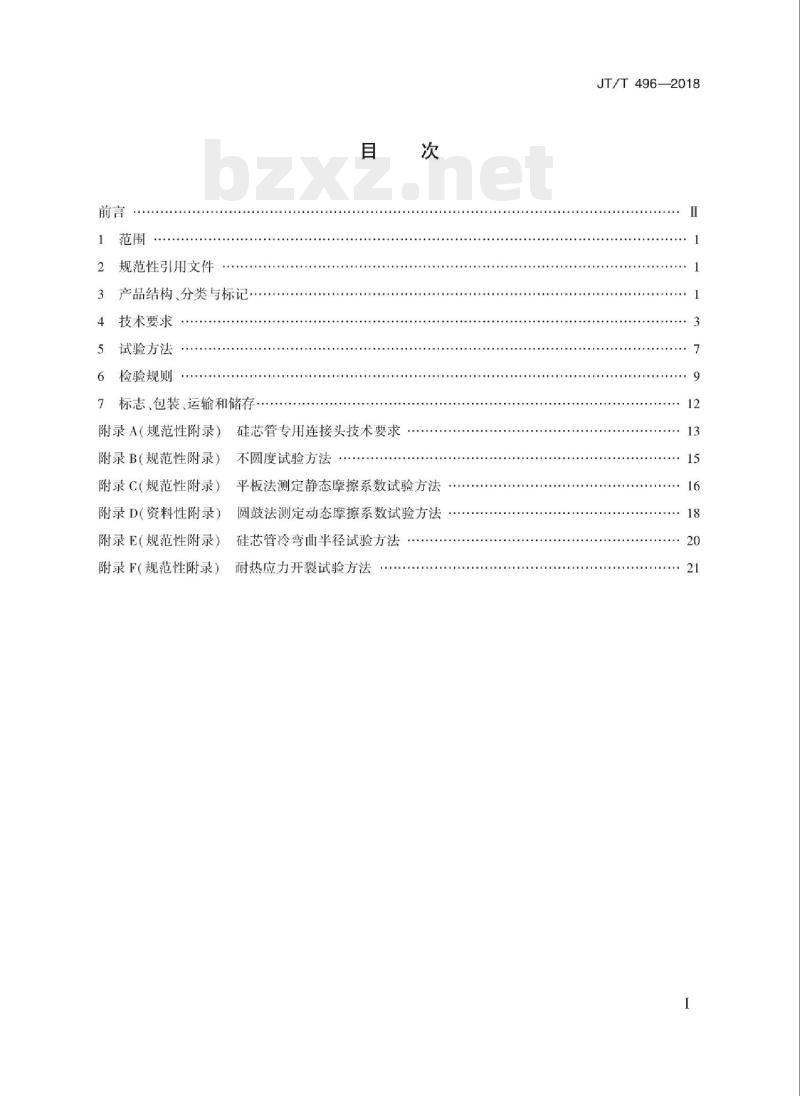

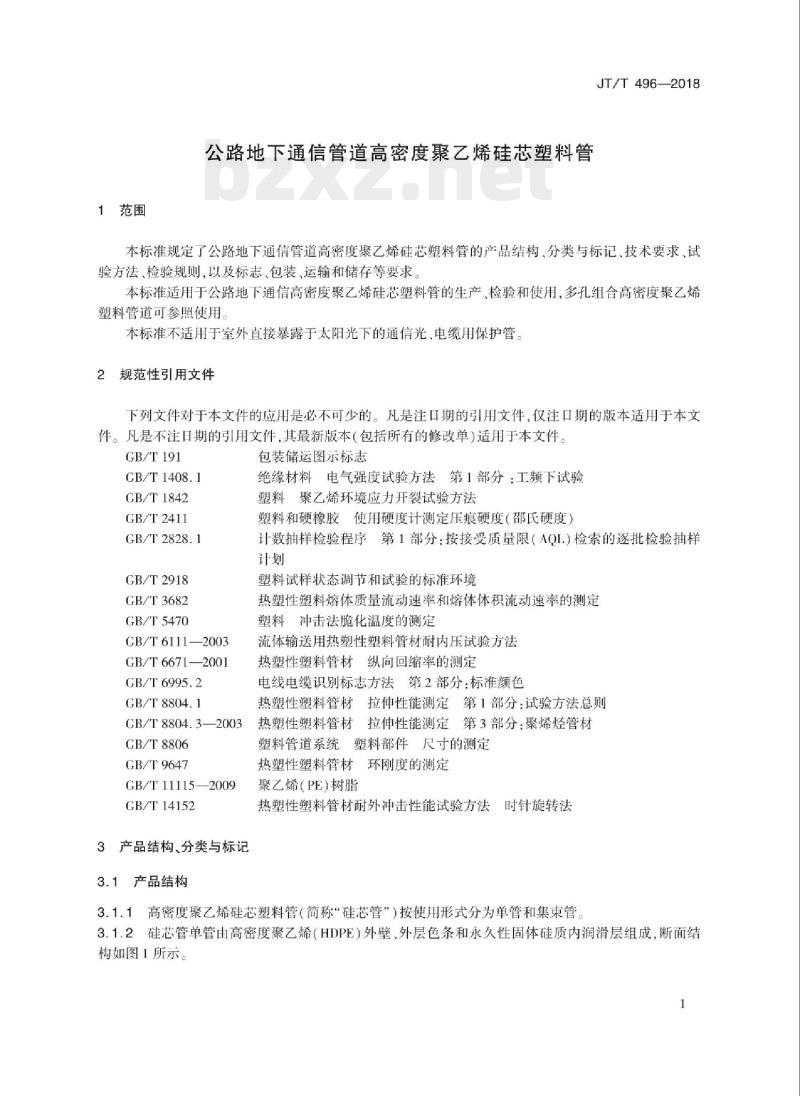

中华人民共和国交通运输行业标准 JT/T496—2018 公路地下通信管道高密度聚乙烯硅芯塑料管 High-density polyethylene silicore duct for highway underground communication conduit 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准代替JT/T496—2004《公路地下通信管道高密度聚乙烯硅芯塑料管》。与JT/T496—2004相比，除编辑性修改外主要技术变化如下：增加了集束管（见3.1.3）；增加了硅芯管的外层颜色及色条（见4.1.3）；增加了12/9、16/13两个规格微管和25/21一个规格通信子管（见4.2.1）；增加了33/28×4孔、38/33×5孔和41/36×6(7)孔四个规格集束管（见4.2.1）；修改了规格尺寸技术指标（见4.2.1和2004年版的4.2.1）；修改了断裂伸长率技术指标（见4.3和2004年版的表3）；删除了扁平试验一项技术指标（2004年版的表3）；修改了静摩擦系数标准试棒的粗糙度和表面邵氏硬度（见C.3和2004年版的C.3）；修改了检验规则（见第6章和2004年版的第6章），删除了验收检验的内容。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、河北凯巍塑业有限公司、金华市鸿威通讯器材厂、上海哈威新材料技术股份有限公司、陕西鱼牌管业股份有限公司、山东帝龙管业有限公司。本标准主要起草人：韩文元、马学锋、汪志杰、陆宇红、郭占洋、任娟、李涵茹、陈卫东、刁红五、陈海涛、何京一、张伟、张翊、张帆。 1 范围 本标准规定了公路地下通信管道高密度聚乙烯硅芯塑料管的产品结构，分类与标记，技术要求，试验方法，检验规则，以及标志、包装、运输和储存等要求。本标准适用于公路地下通信高密度聚乙烯硅芯塑料管的生产，检验和使用，多孔组合高密度聚乙烯塑料管道可参照使用。本标准不适用于室外直接暴露于太阳光下的通信光、电缆用保护管。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。 GB/T191, GB/T1408.1, GB/T1842, GB/T2411, GB/T2828.1, GB/T2918, GB/T3682, GB/T5470, GB/T6111, GB/T6671, GB/T6995.2, GB/T8804.1, GB/T8804.3, GB/T8806, GB/T9647, GB/T11115, GB/T14152等。 3 产品结构、分类与标记 3.1 产品结构 3.1.1 高密度聚乙烯硅芯塑料管（简称“硅芯管”）按使用形式分为单管和集束管。 3.1.2 硅芯管单管由高密度聚乙烯（HDPE）外壁、外层色条和永久性固体硅质内润滑层组成。 3.1.3 集束管由不含硅芯层的HDPE外管与微型硅芯管（简称“微管”）组成。 3.2 产品分类与标记 3.2.1 产品分类 按产品结构划分为： (1) S型：内壁和外壁均是平滑的实壁硅芯管； (2) R型：外壁光滑、内壁纵向带肋的带肋硅芯管； (3) R型：外壁带肋、内壁光滑的带肋硅芯管； (4) R型：外壁、内壁均带肋的带肋硅芯管； (5) J型：集束管，外管为不含硅芯层的实壁管，内管为多根小内径的微管组成的集束管。 按产品外层颜色划分为：硅芯管基体为一种纯色，外层镶嵌不同颜色色条的彩条硅芯管；硅芯管通体为一种纯色的单色硅芯管。 3.2.2 产品标记 产品标记的内容包括企业名称、主要材料、管径规格、盘长、管壁结构和外层颜色等。 示例：由××企业生产规格为Φ40/33、盘长2000m的黑色带彩条实壁硅芯管表示为：×× HDPE Φ40/33 2000 S BK 2。 4 技术要求 4.1 一般要求 4.1.1 原材料：生产硅芯管的主料应符合GB/T11115的要求。在保证符合本标准第4章要求的条件下，可使用不超过10%的本企业清洁的回用料。 4.1.2 外观：外观颜色应均匀一致；内外表面应平整、均匀、光滑，无塌陷、坑凹、孔洞、撕裂痕迹及杂质麻点等缺陷；截面应光亮、无气泡、无裂痕；硅芯管内壁紧密熔结、无脱开等现象。集束管外管应紧紧包覆内部微管，形成紧密严实的整体结构，同时外管和内部微管之间应彼此独立，不应发生相互接触现象。 4.1.3 外层颜色及色条：硅芯管外层及色条颜色应符合GB/T6995.2的要求。颜色代号见下表： 【表1 颜色代号】 1.蓝(BL), 2.橙(OR), 3.绿(G), 4.棕(BR), 5.识别用色谱, 6.灰(GW), 7.红(R), 8.黑(BK), 9.黄(Y), 10.紫(P), 11.粉红(PK), 12.青绿(AQ), 13.白(W) 4.2 规格尺寸 硅芯管规格及尺寸允差见下表： 规格 | 平均外径 d(mm) | 壁厚 e(mm) 12/9 | 12 | 1.5 16/13 | 16 | 1.5 25/21 | 25 | 2.0 32/26 | 32 | 2.5 33/28×4 (微管) | 33 | 2.5 34/28 | 34 | 3.0 38/33×5 (微管) | 38 | 2.5 40/33 | 40 | 3.5 41/36×6(7) (微管) | 41 | 2.5 46/38 | 46 | 4.0 50/41 | 50 | 4.5 63/54 | 63 | 5.0
