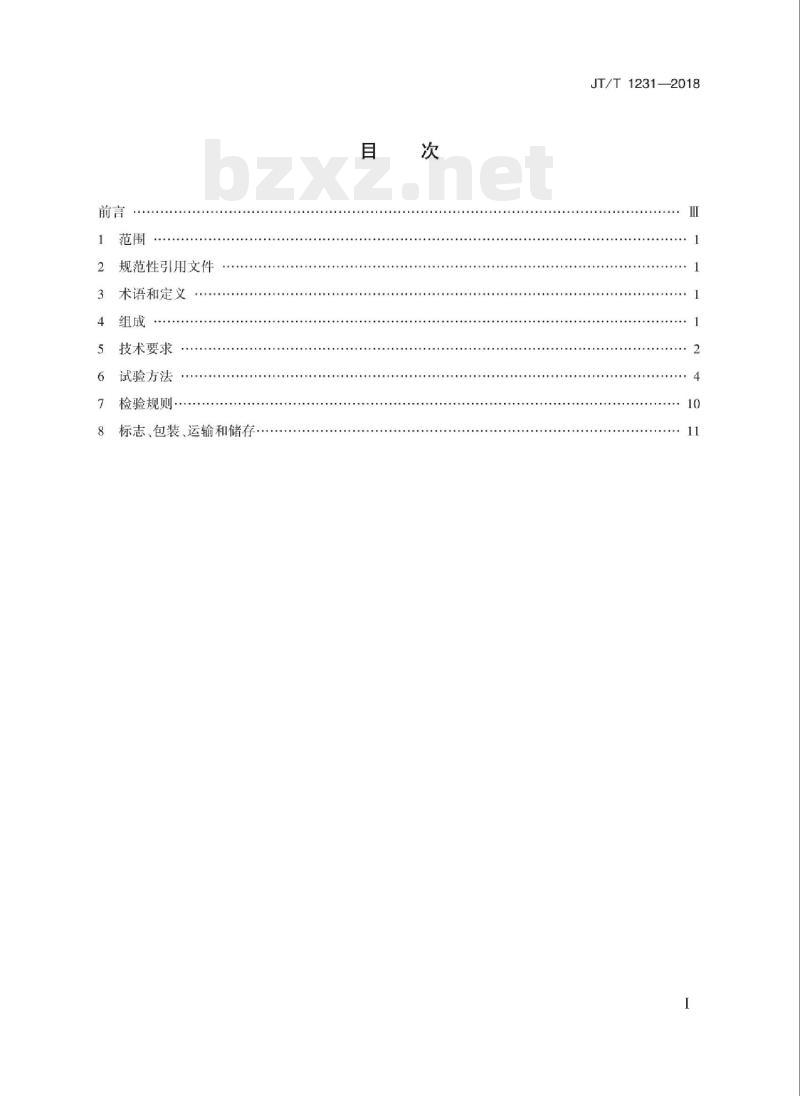

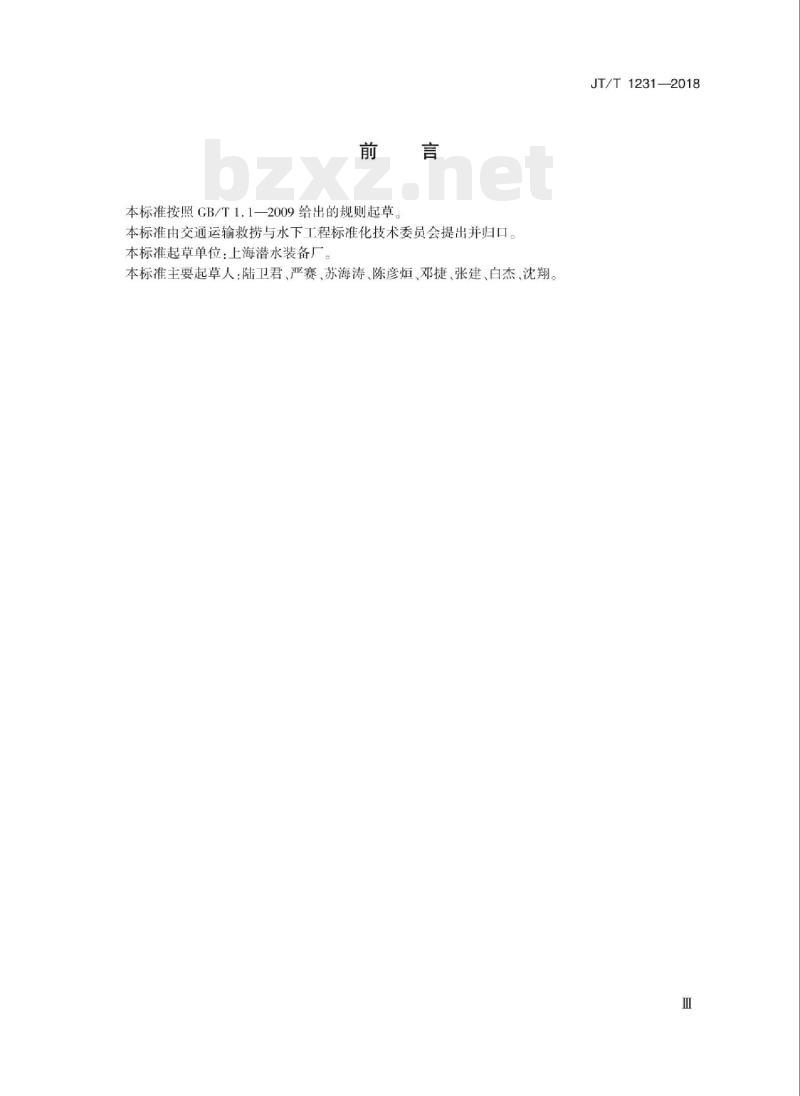

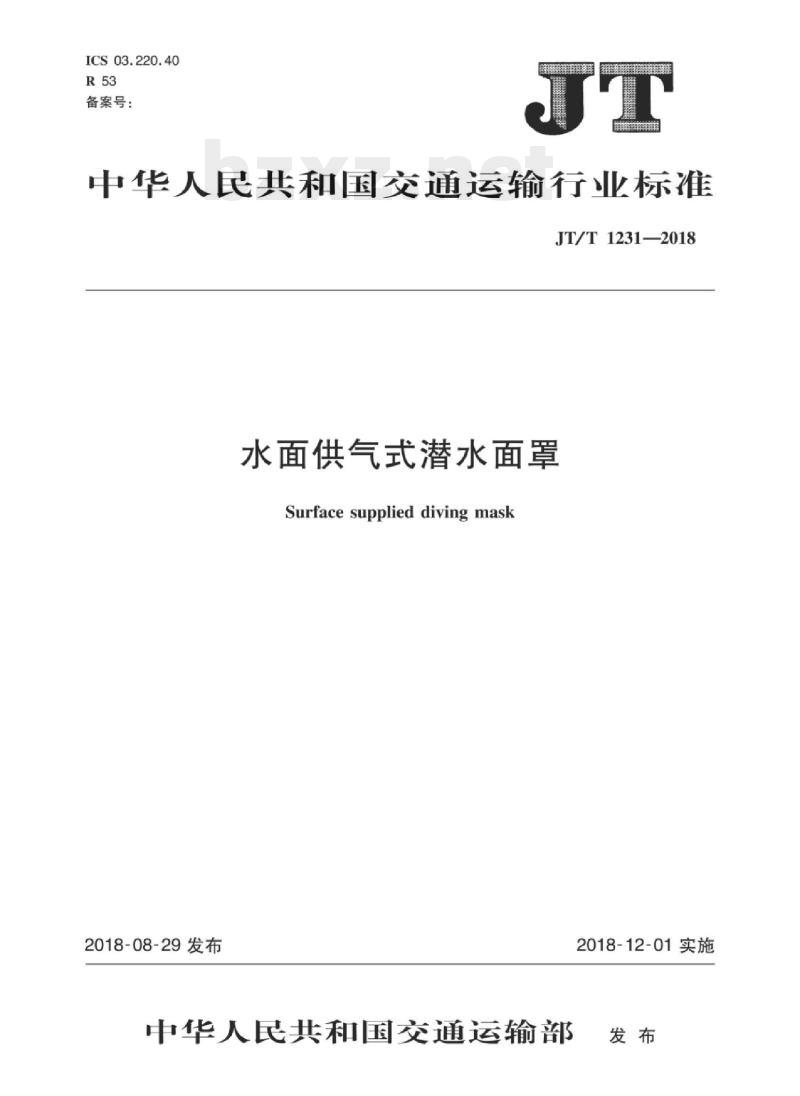

中华人民共和国交通运输行业标准 JT/T1231—2018 水面供气式潜水面罩 Surface supplied diving mask 2018-08-29发布 2018-12-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草，由交通运输救捞与水下工程标准化技术委员会提出并归口。本标准起草单位：上海潜水装备厂。本标准主要起草人：陆卫君、严赛、苏海涛、陈彦炬、邓捷、张建、白杰、沈翔。 1 范围 本标准规定水面供气式潜水面罩的组成，技术要求，试验方法，检验规则，以及标志，包装，运输和储存等要求。 本标准适用于潜水深度不超过300m、供气余压0.6~1.4MPa、供气流量大于500L/min工况下使用的各种水面供气式潜水面罩。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2410 透明塑料透光率和雾度的测定 3 术语和定义 下列术语和定义适用于本文件。 3.1 供气余压 (excess pressure for supplying gas)：水面供气压力与水下环境压力的差值。 3.2 呼吸阻力 (breathing resistance)：呼气时由潜水面罩引起的阻力总和称呼气阻力；吸气时由潜水面罩引起的阻力总和称吸气阻力，两者统称呼吸阻力。 3.3 应急阀 (emergency valve)：用于在紧急情况下，开启应急供气的阀门。 3.4 旁通阀 (bypass valve)：用于控制面罩内导气管供气的开启和关闭的阀门。 3.5 组合阀体 (side block)：由止回阀、应急阀和旁通阀合并组成，用于控制气路的开启、关闭和切换的部件。 4 组成 水面供气式潜水面罩（以下简称“潜水面罩”）应包含头罩、头带、面罩本体、面垫、面镜、鼓鼻器、口鼻罩、卡箍、排气套、二级减压器、组合阀体、导气管和送受话器等。 5 技术要求 5.1 一般要求 5.1.1 潜水面罩零部件应由抗（耐海水）腐蚀材料制成。 5.1.2 金属电镀件镀层厚度为10~15μm，镀层不应有漏镀、发脆、脱皮等缺陷。 5.1.3 与佩戴者直接接触的材料应对皮肤无刺激，对人体健康无害。 5.1.4 橡胶件表面应无气泡、砂眼等缺陷。 5.2 头带 头带应有调节功能，可根据不同佩戴者头部大小做紧固调整。 5.3 面垫 面垫应与佩戴者面部良好贴合，无明显压痛感。 5.4 面镜 镜片的透光率应不小于85%。 5.5 排气套 排气套的排气应使气泡从面罩的两侧排出。 5.6 导气管 导气管中各导气孔的方向和分布应能去除面镜积雾。 5.7 二级减压器 5.7.1 呼吸阻力 当供气余压为0.9MPa时，吸气阻力应小于690Pa，呼气阻力应小于650Pa。 5.7.2 流量 二级减压器的输出流量应满足以下要求： a）当供气余压为0.9MPa，在二级减压器内腔施以（375±20)Pa压力，旋动调节旋钮，使二级减压器输出流量不大于10L/min，负压继续增至765~785Pa时，其流量应大于425L/min； b）当供气余压为0.6MPa，二级减压器的调节旋钮位于全开位置时，二级减压器输出流量应不小于500L/min。 5.7.3 开启、关闭性能 二级减压器的开启、关闭性能应满足以下要求： a）当供气余压为0~0.15MPa时，旋动调节旋钮至全开位置，二级减压器应自供； b）当供气余压不大于1.35MPa时，旋动调节旋钮至全闭位置，二级减压器不应自供。 5.8 止回阀 5.8.1 工作性能 止回阀的工作性能应满足以下要求： a) 工作压力应为1.5MPa； b) 开启压力应小于0.01MPa； c) 关闭压力应大于0.001MPa。 5.8.2 气密 反向输入0.5MPa气压，止回阀应无泄漏。 5.8.3 接口输入端的尺寸 止回阀接口输入端的尺寸应符合图1的规定（尺寸单位为毫米）：1.6/2×45° 1-91/6。 5.9 应急阀 5.9.1 流量 输入0.9MPa压力的气源后，应急阀最大输出流量应不小于500L/min。 5.9.2 应急阀接口输入端的尺寸应符合图2的规定（尺寸单位为毫米）：1.6/1×45°V。 5.10 旁通阀 输入0.9MPa压力的气源后，旁通阀最大输出流量应不小于500L/min。 5.11 组合阀体 在2.25MPa压力下，组合阀体应保持气密。 5.12 送受话器 送受话器通话应清晰、连续。 5.13 总装 5.13.1 联合通气 潜水面罩的联合通气应满足以下要求： a）开关灵活，无异常，各气路畅通； b）手动供气按钮压下1~2mm范围内开始供气。 5.13.2 面罩密封 潜水面罩浸入水中至卡箍以上20mm处，面罩内部应无渗漏。 6 试验方法 6.1 一般要求 6.1.1 目视检查各零部件表面或由供方提供证明材料。用精度为0.1μm的镀层测厚仪测量金属电镀件。 6.2 对头带进行目视检查。 6.3 对面垫进行目视检查。 6.4 按GB/T 2410的规定测定面镜片透光率。 6.5 排气套与潜水面罩总装后由潜水员下水作排气测试。 6.6 对导气管进行目视检查。 6.7 二级减压器 6.7.1 呼吸阻力 6.7.1.1 试验装置（示意见图3）：气源、气源阀、二级减压器、U形水压计、流量计、控制阀、压力表、人工肺。 6.7.1.2 试验步骤：将二级减压器与试验装置连接；a）进气端输入0.9MPa空气，调节二级减压器的气量调节装置至自供气小于10L/min状态；b）关闭流量计，启动人工肺，人工肺呼吸量为40L/min，呼吸频率20次/min；c）记录U形压力计上阻力显示值。 6.7.2 流量 6.7.2.1 试验装置（示意见图4）：气源、压力表、截止阀、手压气球、二级减压器、U形水压计、流量计、真空泵。 6.7.2.2 试验步骤：a）将二级减压器与试验装置连接；调节进气压力为0.9MPa，在二级减压器腔外弹性膜片上施以（375±20)Pa的压力，同时调节气量调节装置，使二级减压器自供气量小于10L/min；b）在膜片上继续加压至765~785Pa，记录流量计读数；c）调节进气压力为0.6MPa，将二级减压器的调节旋钮调至全开位置，打开截止阀3和截止阀10；d）记录流量计读数。 6.7.3 开启、关闭 6.7.3.1 试验装置（示意见图5）：气源、截止阀、压力表、二级减压器。 6.7.3.2 试验步骤：a）将二级减压器与气源连接，全开二级减压器的气量调节装置，打开气源控制阀，使气压缓慢上升至0.05MPa时进行检查，若无自供，则继续加压至起始自供；b）旋转调节旋钮至全闭位置，继续加压至1.35~1.40MPa，检查结果。 6.8 止回阀 6.8.1 性能 6.8.1.1 试验装置（示意见图6）：手压气球、截止阀、U形管、止回阀。 6.8.1.2 试验步骤：a）将止回阀输入端与试验装置连接；将止回阀浸没于水中，水深约60mm；b）手动压气至止回阀排气（冒泡），记录该压力；c）逐渐泄压，至止回阀完全关闭（停止冒泡），记录关闭压力。 6.8.2 气密 6.8.2.1 试验装置（示意见图7）：气源、截止阀、压力表、止回阀。 6.8.2.2 试验步骤：1）将止回阀输出端与试验装置连接；2）将止回阀浸没于水中，水深约60mm；打开气源阀输入0.5MPa气压，保压2min，应无气泡产生。 6.8.3 接口输入端的尺寸测量 用9/16-18UNF-2A标准螺纹环规测量螺纹尺寸，用精度为0.01mm的游标卡尺测量其他尺寸。 6.9 应急阀 6.9.1 流量 6.9.1.1 试验装置（示意见图8）：气源、压力表、截止阀、应急阀、流量计。
