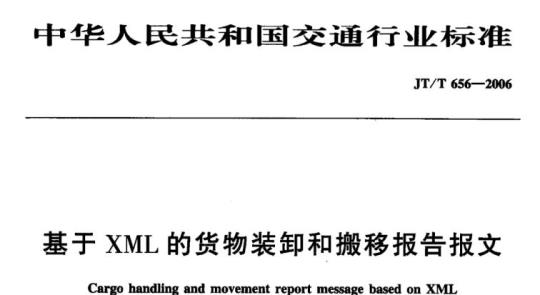

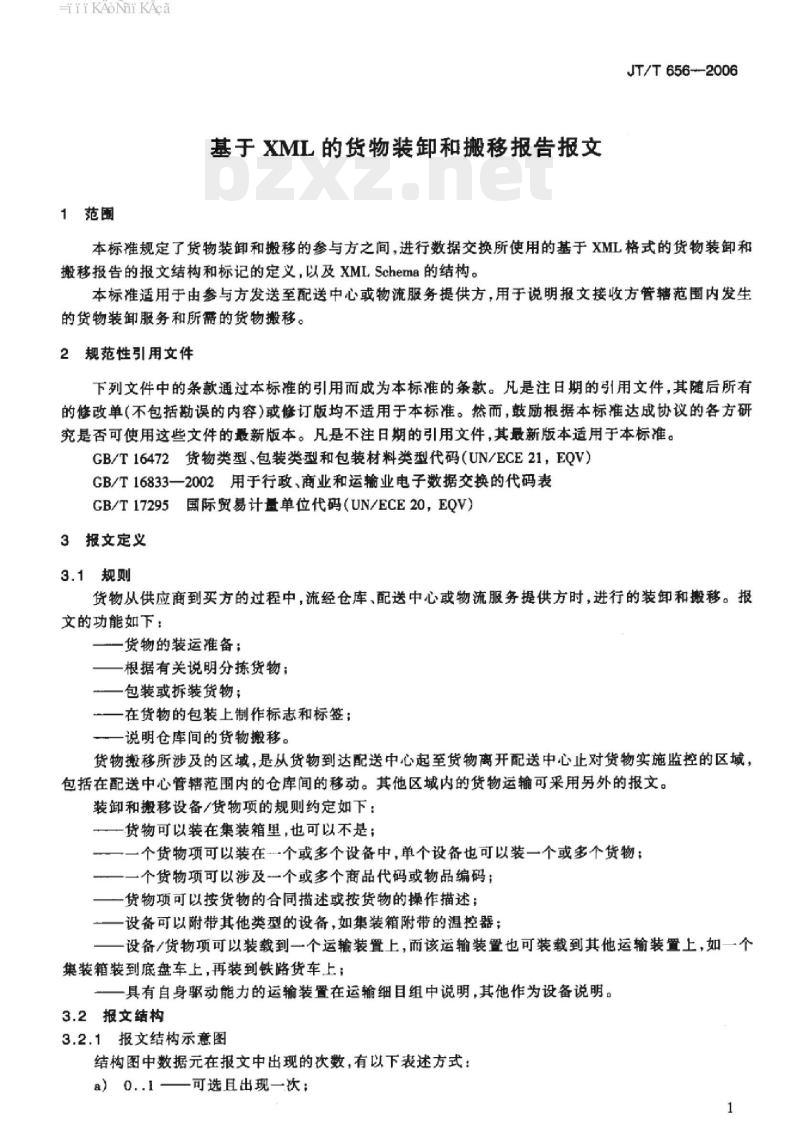

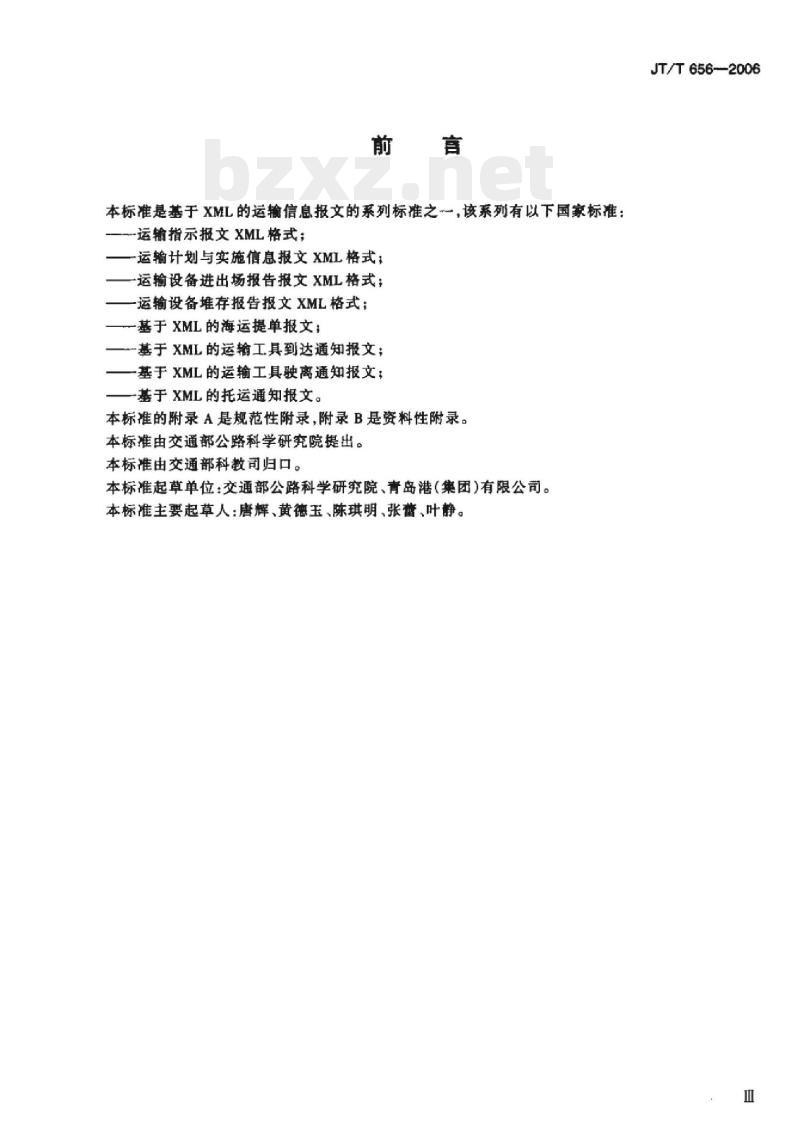

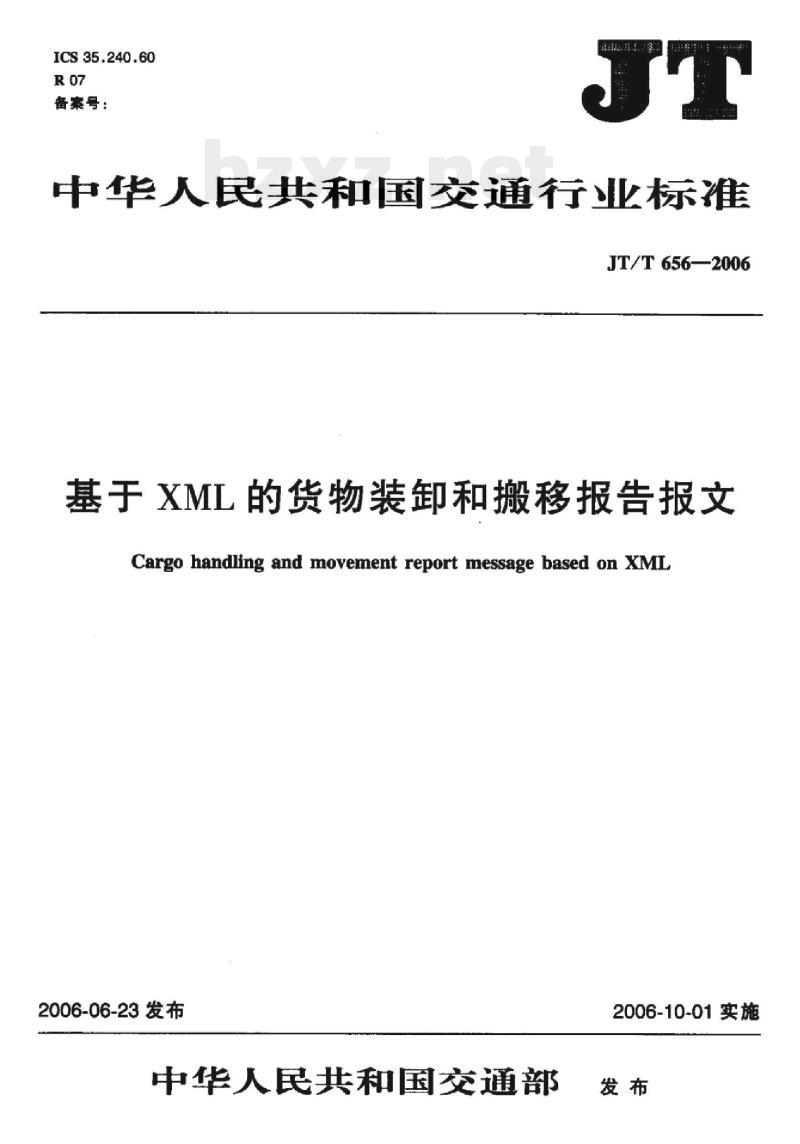

中华人民共和国交通行业标准 JT/T656—2006 基于XML的货物装卸和搬移报告报文 Cargo handling and movement report message based on XML 发布日期：2006-06-23 实施日期：2006-10-01 前言 本标准是基于XML的运输信息报文的系列标准之一。该系列包括：运输指示报文XML格式；运输计划与实施信息报文XML格式；运输设备进出场报告报文XML格式；运输设备堆存报告报文XML格式；基于XML的海运提单报文；基于XML的运输工具到达通知报文；基于XML的运输工具驶离通知报文；基于XML的托运通知报文。 本标准的附录A是规范性附录，附录B是资料性附录。本标准由交通部公路科学研究院提出，由交通部科教司归口。本标准起草单位为交通部公路科学研究院、青岛港（集团）有限公司。主要起草人：唐辉、黄德玉、陈琪明、张蕾、叶静。 引言 本标准符合国际组织W3C的可扩展标记语言Extensible Markup Language (XML) 1.0，以及联合国（UN/CEFACT）与OASIS国际组织共同组成的ebXML组织推荐的ebXML—基于XML电子商务系列标准。 针对货物装卸与搬移的实际应用需求，在数据元结构和标记设计方面参考了UN/EDIFACT报文标准“货物装卸与搬运报文”（Cargo handling and movement message，报文类型：HANMOV，版本：D.96A），并且参考了GB/T18715—2002《配送备货与货物移动报文》。 1 范围 本标准规定了货物装卸和搬移的参与方之间，进行数据交换所使用的基于XML格式的货物装卸和搬移报告的报文结构和标记的定义，以及XMLSchema的结构。本标准适用于由参与方发送至配送中心或物流服务提供方，用于说明报文接收方管辖范围内发生的货物装卸服务和所需的货物搬移。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T16472 货物类型、包装类型和包装材料类型代码 GB/T16833—2002 用于行政、商业和运输业电子数据交换的代码表 GB/T17295 国际贸易计量单位代码 3 报文定义 3.1 规则 货物从供应商到买方的过程中，流经仓库、配送中心或物流服务提供方时，进行的装卸和搬移。报文的功能如下： — 货物的装运准备； — 根据有关说明分货物； — 包装或拆装货物； — 在货物的包装上制作标志和标签； — 说明仓库间的货物搬移。 货物搬移所涉及的区域，是从货物到达配送中心起至货物离开配送中心止对货物实施监控的区域，包括在配送中心管辖范围内的仓库间的移动。其他区域内的货物运输可采用另外的报文。 装卸和搬移设备/货物项的规则约定如下： — 货物可以装在集装箱里，也可以不是； — 一个货物项可以装在一个或多个设备中，单个设备也可以装一个或多个货物； — 一个货物项可以涉及一个或多个商品代码或物品编码； — 货物项可以按货物的合同描述或按货物的操作描述； — 设备可以附带其他类型的设备，如集装箱附带的温控器； — 设备/货物项可以装载到一个运输装置上，而该运输装置也可装载到其他运输装置上，如一个集装箱装到底盘车上，再装到铁路货车上； — 具有自身驱动能力的运输装置在运输细目组中说明，其他作为设备说明。 3.2 报文结构 3.2.1 报文结构示意图 结构图中数据元在报文中出现的次数表述方式如下： a) 0..1 — 可选且出现一次； b) 0..n — 可选且可出现多次； c) 1..1 — 必选且出现一次； d) 1..n — 必选且可出现多次； e) 0..1 — 条件可选，对于代码与名称（或描述）的数据元，两者至少应选择其中之一。 3.2.1.1 报文结构 报文结构包含： - 货物装卸与搬移报告 (1..1) - 报文头 (1..1) - 报文体 (1..1) - 数字签名 (1..1) 3.2.1.2 报文头 报文头包含： - 报文标识 (1..1) - 报文标识名称 (1..1) - 报文标识代码 (1..1) - 报文版本 (0..1) - 报文格式标识 (0..1) - 报文参考号 (1..1) - 报文功能 (1..1) - 功能代码 (0..1) - 功能描述 (0..1) - 相应报文参考号 (0..1) - 发送方标识 (1..1) - 接收方标识 (1..1) - 报文生成日期 (1..1) - 报文生成时间 (1..1) - 管理机构 (0..1) 3.2.1.3 报文体 报文体包含： - 装卸说明 (1..1) - 装卸说明代码 (0..1) - 装卸说明描述 (0..1) - 参与方信息 (0..n) - 参与方类别 (1..1) - 参与方类别代码 (0..1) - 参与方类别描述 (0..1) - 机构名称 (1..1) - 机构标识符 (1..1) - 详细地址 (0..1) - 地点信息 (1..1) - 地点类型 (1..1) - 地点类型代码 (0..1) - 地点类型描述 (0..1) - 地点名称 (1..1) - 地点名称 (0..1) - 地址 (0..1) - 参考信息 (0..n) - 参考类型 (1..1) - 参考类型代码 (0..1) - 参考类型描述 (0..1) - 参考号 (1..1) 3.2.1.4 报文体—装卸搬移细目 报文体包含： - 装卸搬移细目 (1..n) - 行项 (1..n) - 行项号 (1..1) - 项号标识 (1..1) - 产品标识功能 (1..1) - 产品标识 (0..n) - 项目描述类型 (0..1) - 项目描述标识 (0..1) - 项目描述 (1..1) - 装卸说明代码 (0..1) - 装卸说明描述 (0..1) - 参与方 (0..n) - 参与方类别代码 (0..1) - 参与方类别描述 (0..1) - 机构名称 (1..1) - 机构标识符 (1..1) - 详细地址 (0..1) - 量 (0..n) - 量类型 (1..1) - 量类型代码 (0..1) - 量类型描述 (0..1) - 值 (1..1) - 计量单位代码 (1..1) - 日期信息 (0..n) - 日期类型 (1..1) - 日期类型代码 (0..1) - 日期类型描述 (0..1) - 日期值 (1..1) - 日期格式 (0..1) - 参考信息 (0..1) - 参考类型 (1..1) - 参考类型代码 (0..1) - 参考类型描述 (0..1) - 参考号 (1..1) - 包装 (0..n) - 包装信息 (1..1) - 包装标识 (0..1) - 包装标识信息 (0..1) - 包装类型 (0..1) - 包装条款和条件 (0..1) - 包装细目 (0..n) - 尺码 (1..1) - 尺码类型 (0..1) - 尺码描述 (0..1) - 件数 (1..1) - 操作单元数量 (1..1) - 其他 (0..1)
