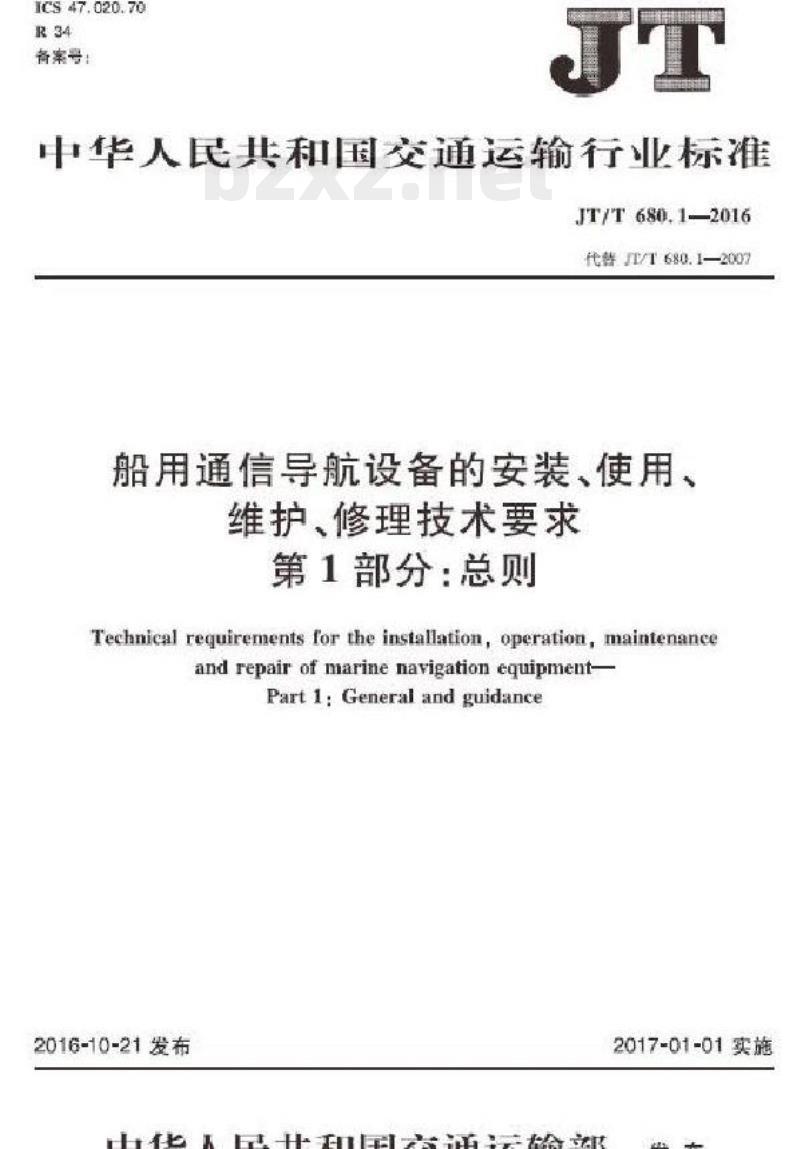

中华人民共和国交通运输部 中华人民共和国交通运输行业标准 JT/T 680.1—2016 船用通信导航设备的安装、使用、维护、修理技术要求 第1部分：总则 2016-10-21 发布 2017-01-01 实施 前言 JT/T 680《船用通信导航设备的安装、使用、维护、修理技术要求》分为15个部分：第1部分：总则；第2部分：导航雷达；第3部分：回声测深仪；第4部分：陀螺罗经；第5部分：电磁计程仪；第6部分：自动操舵仪；第7部分：多普勒计程仪；第8部分：声相关计程仪；第9部分：磁罗经；第10部分：甚高频（VHF）无线电装置；第11部分：蓄电池和充电设备；第12部分：船舶电台天线和接地；第13部分：406MHz卫星应急无线电示位标；第14部分：9GHz搜救雷达应答器；第15部分：救生艇（筏）双向甚高频便携式无线电话。本部分是JT/T 680的第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。本部分代替JT/T 680.1—2007《船用通信导航设备的安装、使用、维护、修理技术要求 第1部分：总则》。与JT/T 680.1—2007相比，主要技术变化如下： 1. 增加了术语和定义，见第3章； 2. 增加了缩略语，见第4章； 3. 增加了船载雷达设备安装指南，见6.9和附录B； 4. 增加了船载自动识别系统（AIS）安装指南，见6.10和附录C。 本部分由交通运输信息通信及导航标准化技术委员会提出并归口。本部分起草单位：中海电信有限公司。本部分主要起草人：江帆、支家茂、徐小骅。本部分所代替标准的历次版本发布情况为：JT 4530.1—1985，JT/T 810.1—1992，JT/T 680.1—2007。 1 范围 JT/T 680的本部分规定船用通信导航设备的一般要求及安装使用、维护和修理的通用技术要求。本部分适用于海洋各航区及内河船舶和海上设施上的通信导航设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 11412.1—2009 海船安全开航技术要求 第1部分：一般要求 GB/T 16162 JT/T 704 IEC 61162-2 IMO A.1053(27) IMO MSC.982 SOLAS 3 术语和定义 GB/T 16162和JT/T 704界定的以及下列术语和定义适用于本文件。 3.1 内置综合测试 (Built-in Integrity Test)：设备内部用于自动监测设备故障，并用显示和接口方式输出故障信息的自检功能 3.2 统一公共基准点 (Consistent Common Reference Point)：用于测量目标距离、方位、相对航迹向、相对速度、最近会遇点、最近会遇点时间的统一公共基准参照位置。 3.3 电子定位装置 (Electronic Position Fixing Device)：用电子技术进行定位的装置。 3.4 个人引水装置 (Personal Pilot Unit)：船舶引水员使用的便携式导航设备。 3.5 船舶静态数据 (Ship Static Data)：船载自动识别系统中的船名、呼号、全球定位系统天线位置（A、B、C、D数据）、终端标识等不随船舶移动而改变的信息。 3.6 航行静态数据 (Voyage Static Data)：在船舶运输的一个航次中，船载自动识别系统中的船舶类型、装载货物种类、当前最大静态吃水、在船人员、目的地、预计到达日期时间、航行状态等在船舶航行中相对不变的信息。 4 缩略语 AIS：自动识别系统 (Automatic Identification Systems) BIT：内置综合测试 (Built-in Integrity Test) CCRP：统一公共基准点 (Consistent Common Reference Point) COG：对地航向 (Course Over Ground) DTM：基准 (Datum) EPFD：电子定位装置 (Electronic Position Fixing Device) EPIRB：应急无线电示位标 (Emergency Position Indicator Radio Beacon) GNSS：全球导航卫星系统 (Global Navigation Satellite System) GPS：全球定位系统 (Global Positioning System) IEC：国际电工委员会 (International Electrotechnical Commission) IMO：国际海事组织 (International Maritime Organization) INMARSAT：国际海事卫星通信系统 (International Maritime Satellite Organization) ITU：国际电信联盟 (International Telecommunication Union) MKD：最小键盘和显示器 (Minimum Keyboard and Display) MMSI：水上移动业务识别代码 (Maritime Mobile Service Identity) MSC：海安会 (Maritime Safety Committee) PI：表示接口 (Presentation Interface) PPU：个人引水装置 (Personal Pilot Unit) ROT：转向率 (Rate of Turn) SART：搜救雷达应答器 (Search and Rescue Radar Transponders) SOG：对地航速 (Speed Over Ground) SOLAS：国际海上人命安全公约 (International Convention for the Safety of Life at Sea) SSD：船舶静态数据 (Ship Static Data) UPS：不间断电源 (Uninterrupted Power Supply) UTC：世界协调时 (Universal Time Coordination) VHF：甚高频 (Very High Frequency) VSD：航次静态数据 (Voyage Static Data) 5 一般要求 5.1 设备的安装、使用、维护、修理的技术要求应满足 GB/T 11412.1—2009 的有关规定。 5.2 各种设备的安装、使用、维护、修理应达到各相应的产品标准技术要求。 5.3 设备的安装、使用、维护、修理人员应经过专业培训合格，并经有关部门认可或具备相应的证书。 5.4 设备的安装、使用、维护、修理人员应遵守相关的安全操作规程。 5.5 设备的安装、使用、维护、修理所用的检测仪器，应经过有关部门计量认证合格，并在有效期内。 5.6 设备自安装开始应建立设备档案。档案内容应包括设备安装验收记录、使用、维护记录和修理记录，其中： a) 设备安装验收记录表格式参见附录A的A.1，主要包括： 1) 设备名称、设备型号、出厂编号、本单位设备编号； 2) 附件和备件清单； 3) 设备安装位置图、布线图、安装日期。 b) 使用、维护记录建议的记录表格式参见附录A的A.2、A.3和A.4，主要包括： 1) 易耗损备件的使用和更新记录； 2) 设备按维护周期进行的维护记录； 3) 法定检验设备及部件有效期记录。 c) 设备修理记录表格式参见附录A的A.5，主要包括：设备名称、发现故障日期、故障现象简述、维修结果、维修服务商。 5.7 从事设备的安装、调试和维修的单位应符合主管部门的资质要求。 5.8 在设备安装、调试、修理...
