JT/T 681.1-2007
基本信息
标准号： JT/T 681.1-2007
中文名称：内河船舶导航雷达第1部分:性能要求
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：588045
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 681.1-2007 Navigation radar on inland waterway vessels Part 1: Performance requirements.
1范围
JT/T 681.1规定了内河船舶导航雷达整体性能、分机性能、操作和控制等要求。
JT/T 681.1适用于航行在内河干流内的客船(客货船)、货船、油船、拖船、航道工作船等各类船舶所配备的雷达。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注8期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2423电工电 子产品环境试验
GB/T 5465.2电气设 备用图形符号
CB/T9391船用导航雷达技术要求、测试方法和要求的测试结果
3整体性能
3.1 工作环境条件
3.1.1 雷达工作环境条件:
环境温度- 10%~ + 55C(露天部分在-25C~ + 70C);
一当环境温 度为40C ,相对湿度不大于93%。.
3.1.2环境试验条件和方法应满足GB/T9391和GB/T2423有关部分所规定的等级和试验方法。
3.2 电源
3.2.1雷达应具有 直流24V或36V电源接口和交流110V或220V电源接口。
3.2.2在下列电源变化情况下,雷达应能正常工作:
-交流:220V ,50Hz, 偏离额定电压土10%， 偏离额定频率+6% ;
1范围
JT/T 681.1规定了内河船舶导航雷达整体性能、分机性能、操作和控制等要求。
JT/T 681.1适用于航行在内河干流内的客船(客货船)、货船、油船、拖船、航道工作船等各类船舶所配备的雷达。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注8期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 2423电工电 子产品环境试验
GB/T 5465.2电气设 备用图形符号
CB/T9391船用导航雷达技术要求、测试方法和要求的测试结果
3整体性能
3.1 工作环境条件
3.1.1 雷达工作环境条件:
环境温度- 10%~ + 55C(露天部分在-25C~ + 70C);
一当环境温 度为40C ,相对湿度不大于93%。.
3.1.2环境试验条件和方法应满足GB/T9391和GB/T2423有关部分所规定的等级和试验方法。
3.2 电源
3.2.1雷达应具有 直流24V或36V电源接口和交流110V或220V电源接口。
3.2.2在下列电源变化情况下,雷达应能正常工作:
-交流:220V ,50Hz, 偏离额定电压土10%， 偏离额定频率+6% ;
标准图片预览
标准内容

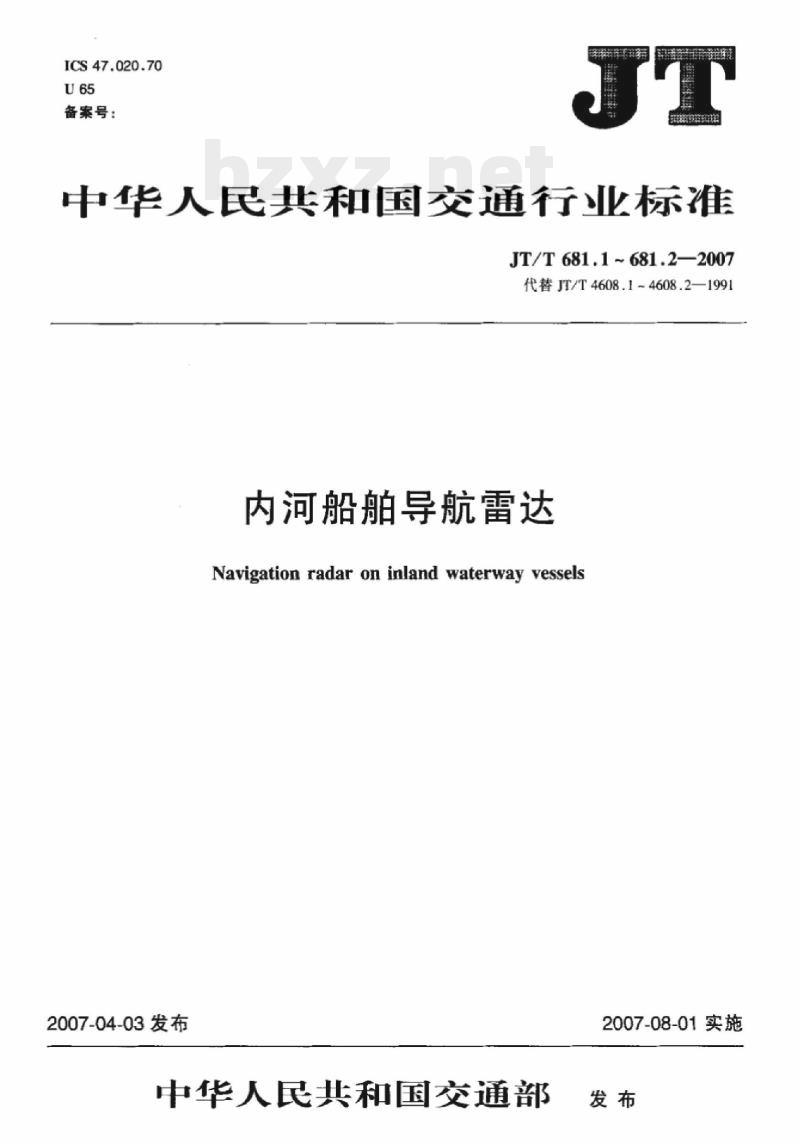

ICS47.020.70
备案号：
中华人民共和国交通行业标准
JT/T681.1~681.2—2007
代替JT/T4608.14608.2—1991
内河船舶导航雷达
Navigation radar on inland waterway vessels2007-04-03发布
中华人民共和国交通部
2007-08-01实施
JT/T681.1—2007
2JT/T681.2—2007

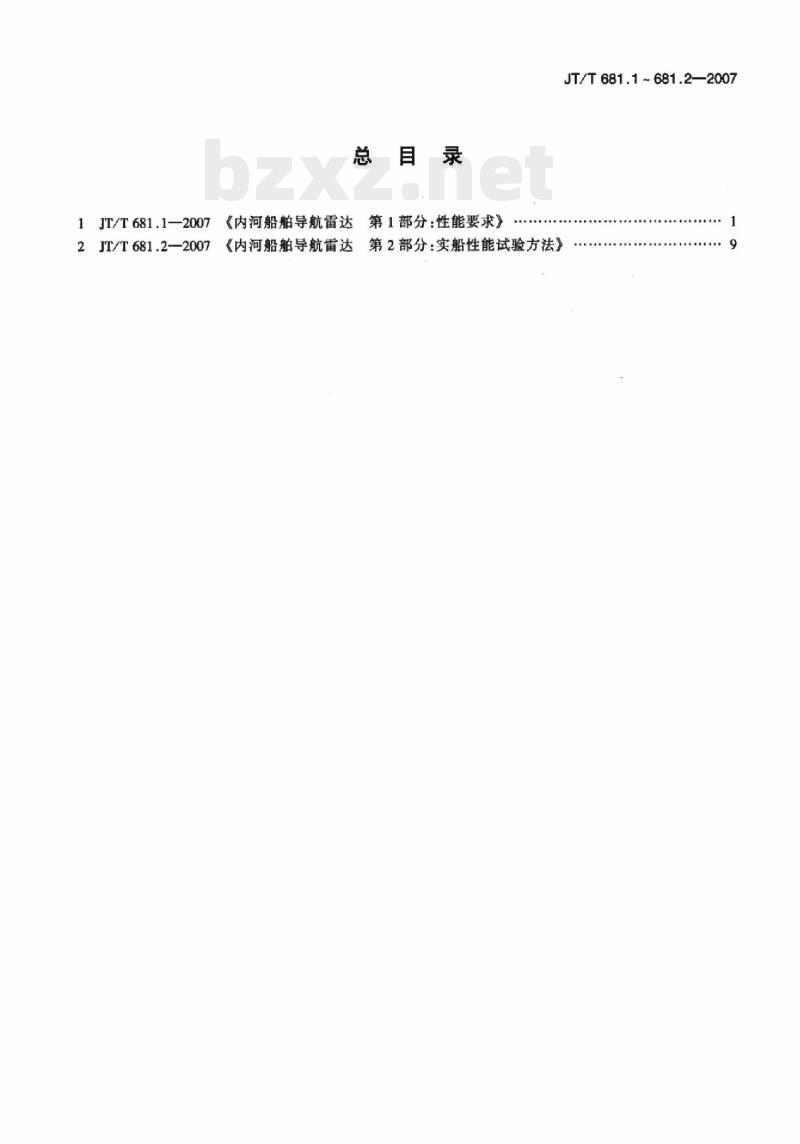

总目录
第1部分：性能要求》
《内河船舶导航雷达
《内河船舶导航雷达第2部分：实船性能试验方法》JT/T681.1~681.2—2007

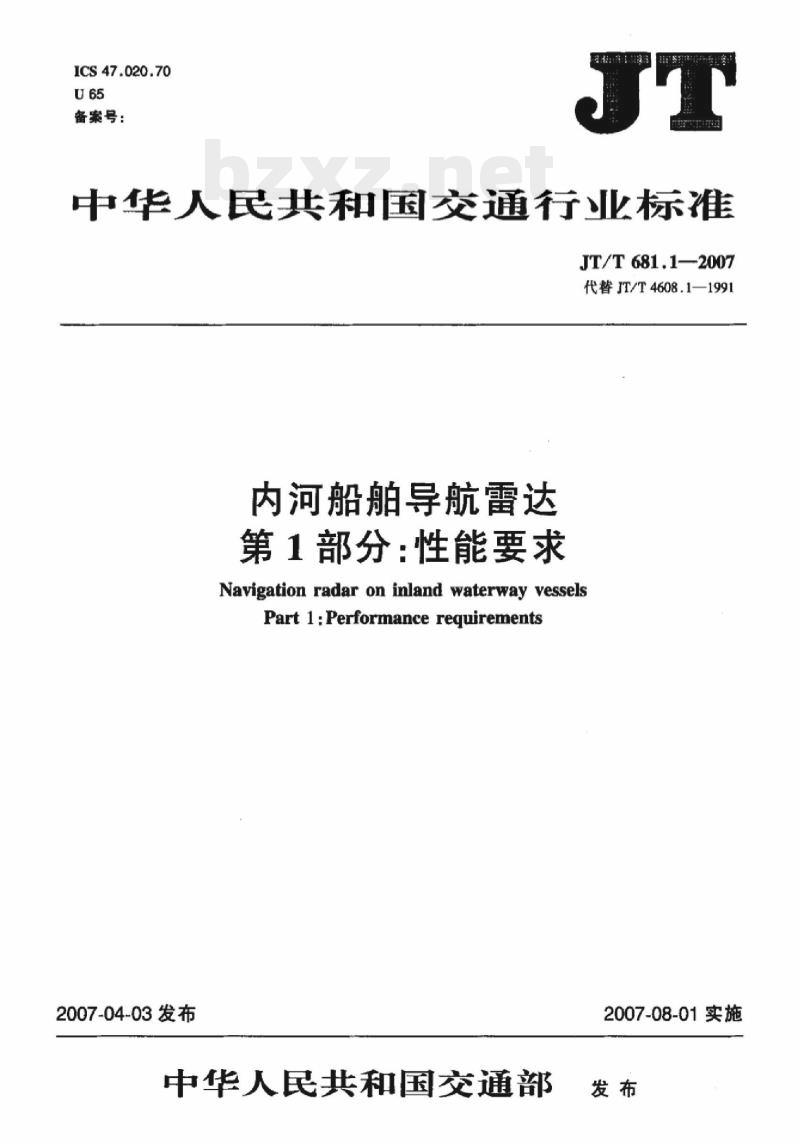

ICS47.020.70
备案号：
中华人民共和国交通行业标准
JT/T681.1—2007
代替IT/T4608.1—1991
内河船舶导航雷达Www.bzxZ.net
第1部分：性能要求
Navigation radar on inland waterway vesselsPart 1:Performance reguirements2007-04-03发布
中华人民共和国交通部
2007-08-01实施
-Hii KAoNi KAca

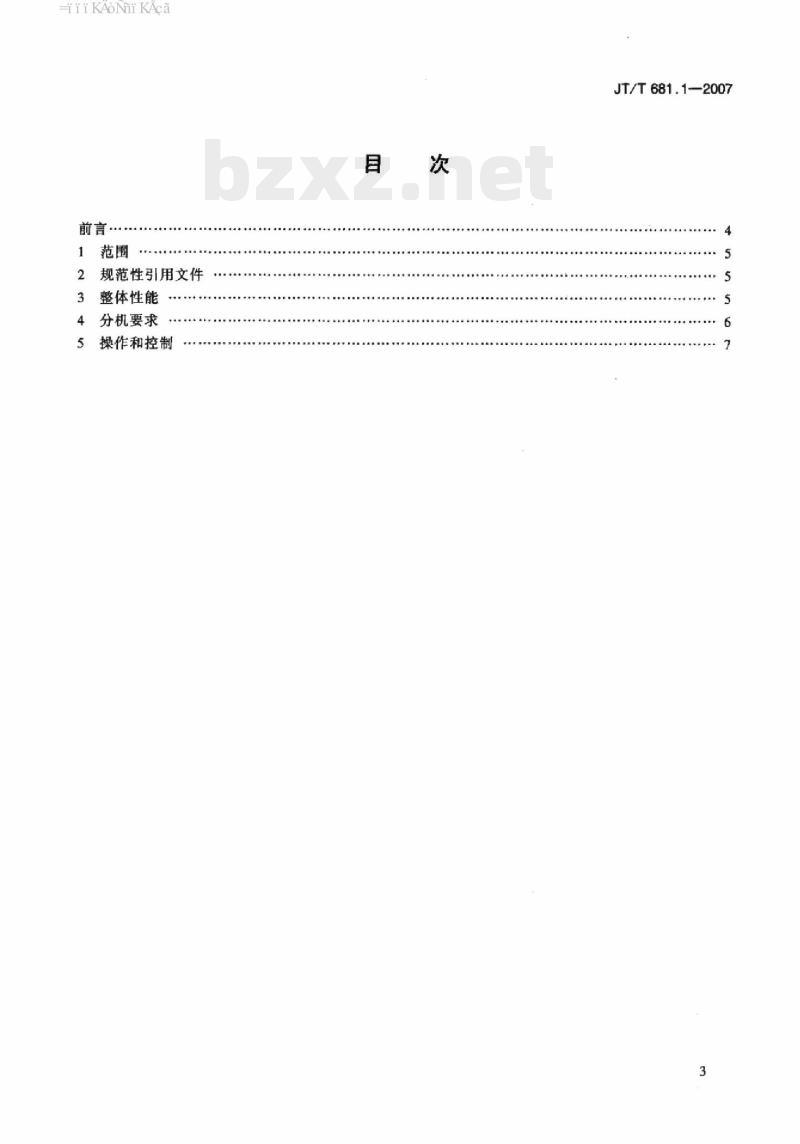

前言·
规范性引用文件
整体性能
分机要求
操作和控制
JT/T681.1—2007
iiKAoNiKAca
JT/T681.1—2007

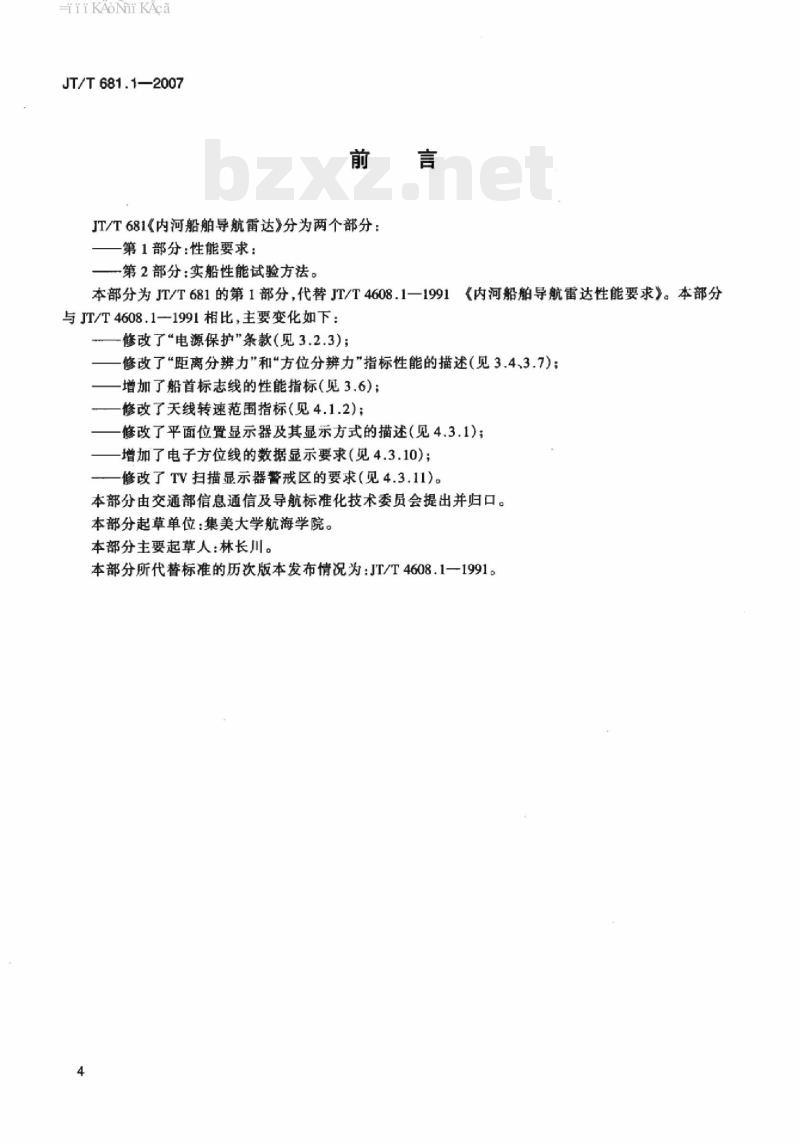

IT/T681《内河船舶导航雷达》分为两个部分：第1部分：性能要求：
-第2部分：实船性能试验方法。本部分为JT/T681的第1部分，代替JT/T4608.1一1991《内河船舶导航雷达性能要求》。本部分与JT/T4608.1一1991相比，主要变化如下：修改了电源保护”条款（见3.2.3）；修改了“距离分辨力”和\方位分辨力”指标性能的描述（见3.4、3.7)；增加了船首标志线的性能指标（见3.6)；修改了天线转速范围指标（见4.1.2)；修改了平面位置显示器及其显示方式的描述（见4.3.1)；增加了电子方位线的数据显示要求（见4.3.10)；修改了TV扫描显示器警戒区的要求（见4.3.11)。本部分由交通部信息通信及导航标准化技术委员会提出并归口。本部分起草单位：集美大学航海学院。本部分主要起草人：林长川。
本部分所代替标准的历次版本发布情况为：JT/T4608.1-1991。4
-iiKAoNi KAca
1范围
JT/T 681.1-2007
内河船导航雷达第1部分：性能要求本部分规定了内河船舶导航雷达整体性能、分机性能、操作和控制等要求。本部分适用于航行在内河干流内的客船（客货船）、货船、油船、拖船、航道工作船等各类船舶所配备的雷达。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2423电工电子产品环境试验GB/T5465.2电气设备用图形符号GB/T9391船用导航雷达技术要求、测试方法和要求的测试结果3整体性能
3.1工作环境条件
3.1.1雷达工作环境条件：
一环境温度-109℃～+55℃（露天部分在-259℃～+70℃）：一当环境温度为40℃，相对湿度不大于93%。3.1.2环境试验条件和方法应满足GB/T9391和CB/T2423有关部分所规定的等级和试验方法。3.2电源
3.2.1雷达应具有直流24V或36V电源接口和交流110V或220V电源接口。3.2.2在下列电源变化情况下，雷达应能正常工作：交流：220V，50Hz，偏离额定电压±10%，偏离额定频率±6%；直流：电网电源偏离额定电压-20%~+10%：蓄电池电源偏离额定电压-10%~+30%。3.2.3雷达应有防止过流、过压、过荷及电源极性瞬时或意外反接而不损坏的保护装置。3.3测距精度
在3km或小于3km的量程上，对500m~2000m范围内的灯船或相当于10㎡2反射面积的目标的测距精度应优于15mc
3.4距离分辨力
在0.5km~1km量程上，在所用量程50%~100%的范围内，对同一方位、相邻距离等于或大于18m的两个目标，应能分离显示。
3.5方位精度
在3km以下量程，对所在量程50%~100%范围内的目标，其测量方位精度应优于±1°。3.6船首线指零精度
在船首向上显示方式时，船首线指零误差应等于或小于±1°。3.7方位分辨力
在1km~2km量程上，在所用量程的50%~100%的范围内，对距离相同方位相邻1.5°的两个目标，5
HiiKAoNiKAca
JT/T681.1—2007
应能分离显示。
3.8最小作用距离
在1km~2km量程上，除量程选择外，不改变其他控制器的调整位置。在天线距水面高度为10m时，位于最小作用距离和1.5km之间的灯船自标或相当手于10m反射面积的小自标，备送显示器应能同时显示出来，最小作用距离不大于23m3.9岸吸现象
当船靠近岸线航行时，用活动距标测量岸线及中心亮区突出部分，其值应不大于10m。3.10雷达连续工作时间
3.10.1雷达工作在发射状态时，能连续工作的时间应不小于144h3.10.2雷达平均无故障工作间（MTBF)不小于1500ho3.11抗杂波干扰
雷达应具有抗海浪，雨雪、杂波及同频异步干扰的能力，其中，抗雨雪及抗海浪干扰功能应能连续可调。当不需要这些功能时，应能关闭。3.12性能检查
雷达应有主要电气性能检测装置，并在面板上应设有其相应的按钮。4分机要求
4.1天线
4.1.1长度应小于2m。
4.1.2转速范围为15r/min~50t/min。4.1.3应设有停止天线转动控制开关，雷达应具有船首线可调装置。4.1.4应设有接地装置。
4.1.5在风速为35m/s情况下不损坏：在风速为25m/s情况下能正常工作。4.2发射机与接收机
4.2.1发射频率工作在微波X波段。4.2.2接收机噪声系数应小于10dB。4.2.3收发机应能方便地拆装，并具有直接与显示器连接的接口。4.3显示器
4.3.1显示器为平面位置显示器，并应有船首向上显示方式。4.3.2显示器的TV显示有效屏幕不小于18cm。4.3.3显示器的有效直径是指雷达回波图像区域的直径，量程、固定距标、活动距标、电子方位等数据显示应在此区域之外。
4.3.4量程采用公里制或与海里制兼容。量程档次在1km，2km，4km，8km，16km，32km或0.75km，1.5km，3km，6km，12km，24km，48km任选-一组，也允许比0.75km更小的量程。4.3.5固定距标应满足在1km以下量程上应不少于2个，其他量程上应不少于4个。4.3.6活动距标应能覆盖最小(23m）至最大作用距离。4.3.7应提供数字式距离读数，TV扫描显示器应提供距离和方位数字显示及功能字符显示。4.3.8固定距标、活动距标、照明的亮度均可调，且能单独关闭。4.3.9船首向指示应用一条直线指示。船首线宽不大于0.5°，船首线应从扫描原点（本船位置）延伸到显示器边缘，应具有控制和暂时关闭船首线亮度的装置。应具有电子方位线及其数据显示。4.3.10
4.3.11TV扫描显示器应具有范围可以设置的警戒区，并当目标闯人时能以声光报警。6
-iiiKAoNhi KAca
操作和控制
雷达的收发机和天线应在显示器面板上操作与控制。5.1
5.2控制器操作键或旋钮应便于操作者辨认和使用。5.3控制器使用符号标记应符合GB/T5465.2的规定。JT/T681.1—2007
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
