JT/T 684-2007 钢构件镀锌层附着性能测定仪

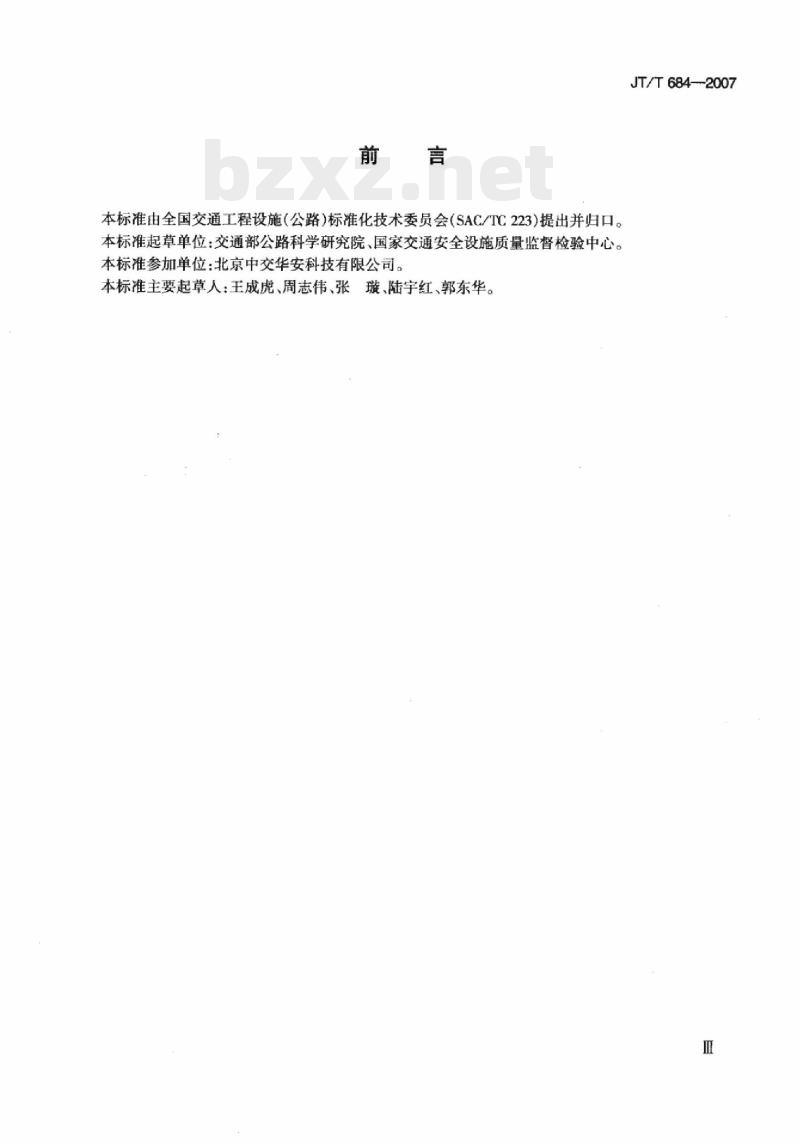

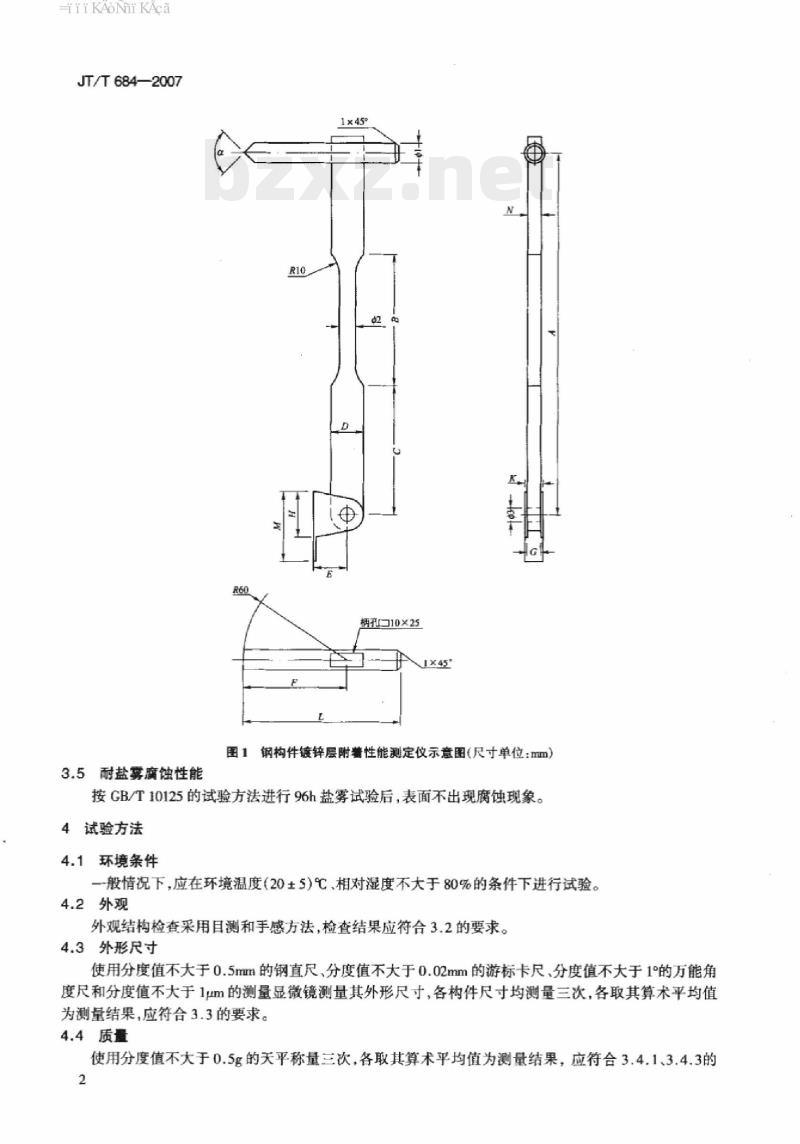

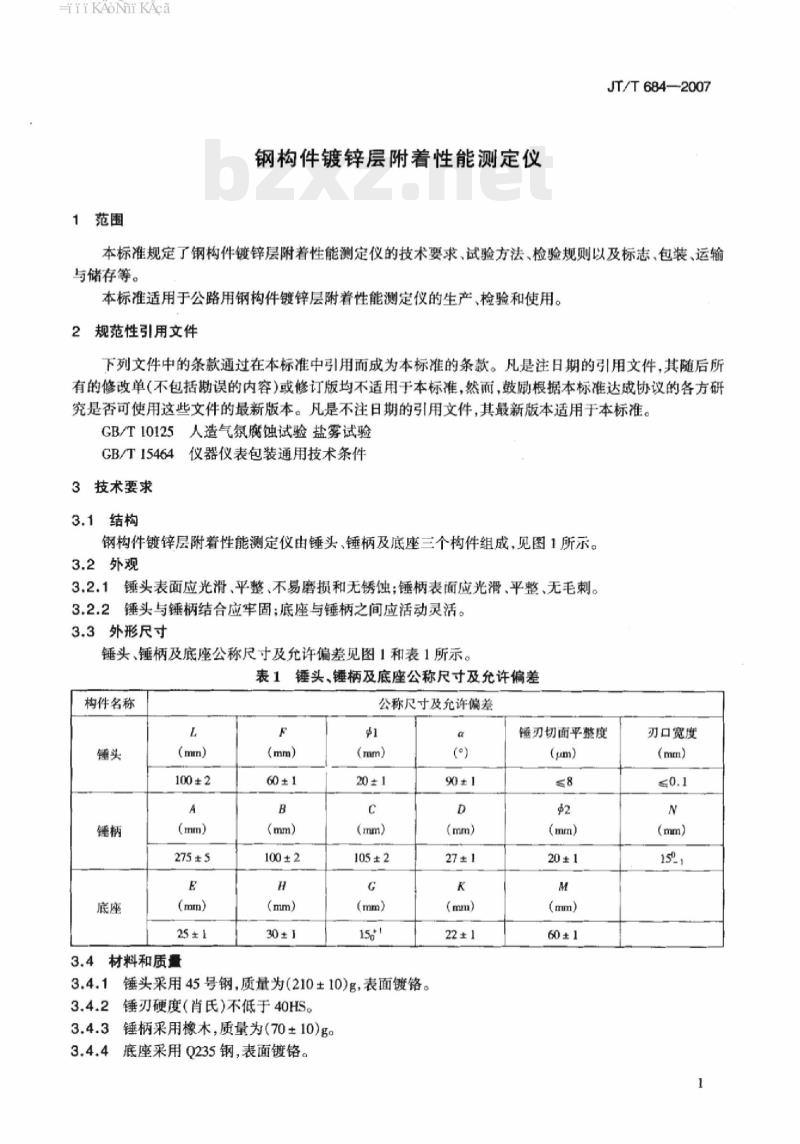

JT/T684—2007 钢构件镀锌层附着性能测定仪 前言 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加单位：北京中交华安科技有限公司。本标准主要起草人：王成虎、周志伟、张... 1 范围 本标准规定了钢构件镀锌层附着性能测定仪的技术要求、试验方法、检验规则以及标志、包装、运输与储存等。 本标准适用于公路用钢构件镀锌层附着性能测定仪的生产、检验和使用。 2 规范性引用文件 下列文件中的条款通过在本标准中引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T15464 仪器仪表包装通用技术条件 3 技术要求 3.1 结构 钢构件镀锌层附着性能测定仪由锤头、锤柄及底座三个构件组成。 3.2 外观 3.2.1 锤头表面应光滑、平整、不易磨损和无锈蚀；锤柄表面应光滑、平整、无毛刺。 3.2.2 锤头与锤柄结合应牢固；底座与锤柄之间应活动灵活。 3.3 外形尺寸 锤头、锤柄及底座公称尺寸及允许偏差见下表： 构件名称 | 尺寸参数(mm) | 允许偏差(mm) 锤头 | L=100, A=275, E=25, F=60 | L±2, A±5, E±1, F±1 锤柄 | B=100, H=30, D=27, K=22 | B±2, H±1, D±1, K±1 底座 | C=105, G=150, I=20, J=92, M=60, N=15, R60, R10 | C±2, G-, I±1, J-, M±1, N- 3.4 材料和质量 3.4.1 锤头采用45号钢，质量为 (210±10)g，表面镀铬。 3.4.2 锤刃硬度（肖氏）不低于40HS。锤柄采用橡木，质量为 (70±10)g。 3.4.3 底座采用Q235钢，表面镀铬。 3.4.4 锤刃切面平整度为 8μm，刃口宽度为 0.1mm。 3.5 耐盐雾腐蚀性能 按GB/T10125的试验方法进行96h盐雾试验后，表面不出现腐蚀现象。 4 试验方法 4.1 环境条件 一般情况下，应在环境温度 (20±5)℃、相对湿度不大于80%的条件下进行试验。 4.2 外观 外观结构检查采用目测和手感方法，检查结果应符合3.2的要求。 4.3 外形尺寸 使用分度值不大于0.5mm的钢直尺、分度值不大于0.02mm的游标卡尺、分度值不大于1°的万能角度尺和分度值不大于1μm的测量显微镜测量其外形尺寸，各构件尺寸均测量三次，各取其算术平均值为测量结果，应符合3.3的要求。 4.4 质量 使用分度值不大于0.5g的秤量三次，各取其算术平均值为测量结果，应符合3.4.1、3.4.3的要求。 4.5 锤刃硬度 使用分度值不大于0.2HS的肖氏硬度计在锤刃部位三个不同点各测量一次，取其最低值为测量结果，应符合3.4.2的要求。 4.6 耐盐雾腐蚀性能 性能试验应符合3.5的要求。 5 检验规则 5.1 钢构件镀锌层附着性能测定仪的检验分为出厂检验和型式检验。有下列情况之一时，应进行型式检验： a) 新产品定型鉴定时； b) 当设计、工艺、材料有重大改变时； c) 定型产品每两年至少检验一次； d) 国家质量监督机构提出进行型式检验的要求时。 出厂检验和型式检验项目见表2： 序号 | 项目 | 出厂检验 | 型式检验 1 | 外观结构 | + 2 | 外形尺寸 | + 3 | 质量 | + 4 | 锤刃硬度 | + 5 | 耐盐雾腐蚀性能 | - 注：“+”表示检验项目，“-”表示不检项目。 5.3 判定规则 若检验中出现任意一项不合格，即判定该测定仪不合格。 6 标志、包装、运输与储存 6.1 标志 铭牌标志应包含以下内容： a) 产品名称及型号； b) 制造厂名或商标； c) 产品执行标准号； d) 产品编号； e) 生产日期。 6.2 包装 包装应符合GB/T15464的规定。 6.3 运输 装车应整齐、平稳、牢固，搬运和放置按照运输箱上的标志及有关规定进行。 6.4 储存 6.4.1 应储存在温度为-30℃～+65℃，相对湿度不大于95%，无腐蚀性气体的库房内。 6.4.2 库房应有通风、排水等措施。
