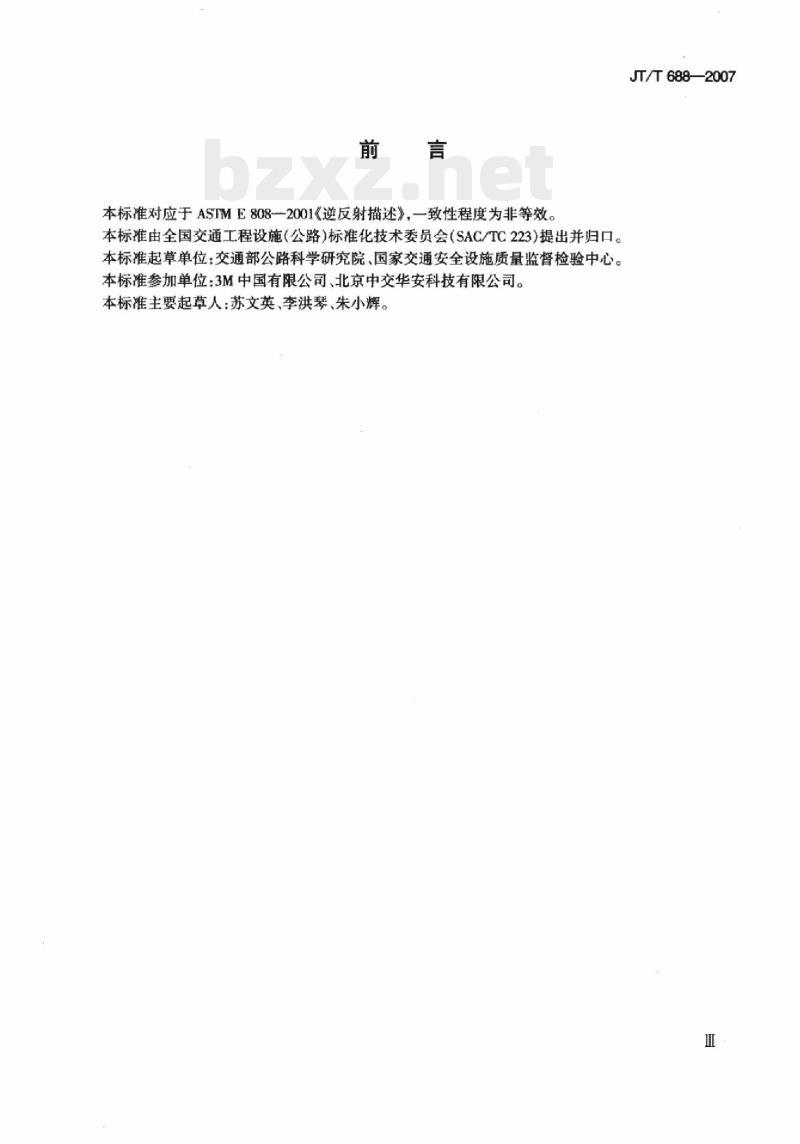

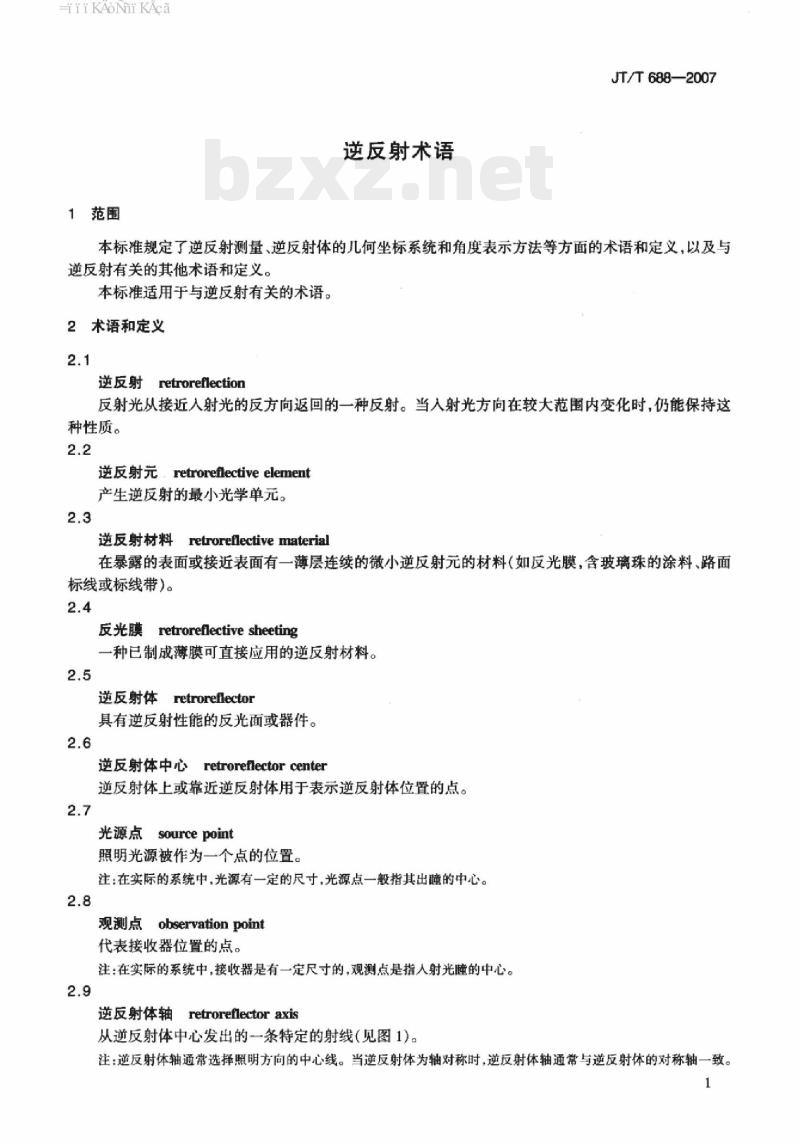

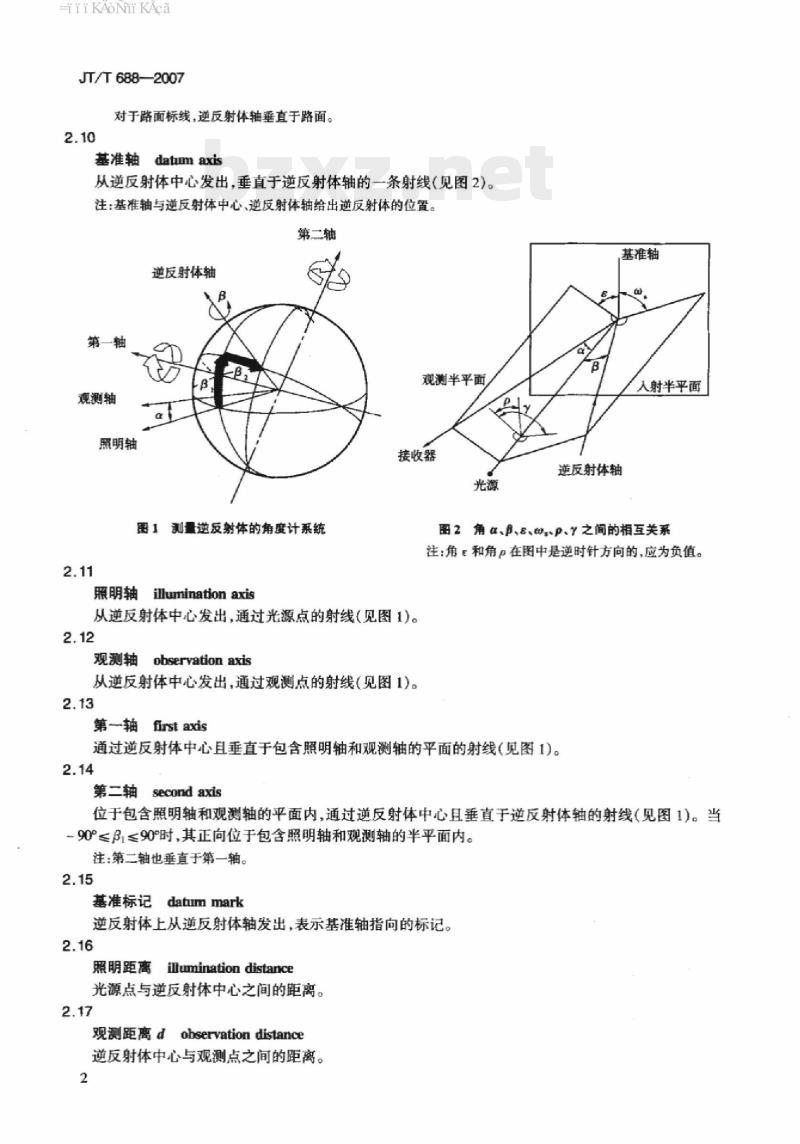

JT/T688-2007 逆反射术语 Retroreflection vocabulary 中华人民共和国交通部 2007-06-28发布 2007-10-01实施 前言 本标准对应于 ASTM E808-2001《Retroreflection Description》，一致性程度为非等效。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加单位：3M中国有限公司、北京中交华安科技有限公司。本标准主要起草人：苏文英、李洪琴、朱小辉。 1 范围 本标准规定了逆反射测量，逆反射体的坐标系统和角度表示方法等方面的术语和定义，以及与逆反射有关的其他术语和定义。本标准适用于与逆反射有关的术语。 2 术语和定义 2.1 逆反射 retroreflection 反射光从接近入射光的反方向返回的一种反射。当入射光方向在较大范围内变化时，仍能保持这种性质。 2.2 逆反射元 retroreflective element 产生逆反射的最小光学单元。 2.3 逆反射材料 retroreflective material 在暴露的表面或接近表面有一薄层连续的微小逆反射元的材料（如反光膜，含玻璃珠的涂料、路面标线或标线带）。 2.4 反光膜 retroreflective sheeting 一种已制成薄膜可直接应用的逆反射材料。 2.5 逆反射体 retroreflector 具有逆反射性能的反光面或器件。 2.6 逆反射体中心 retroreflector center 逆反射体上或靠近逆反射体用于表示逆反射体位置的点。 2.7 光源点 source point 照明光源被作为一个点的位置。注：在实际的系统中，光源有一定的尺寸，光源点一般指其出瞳的中心。 2.8 观测点 observation point 代表接收器位置的点。注：在实际的系统中，接收器是有一定尺寸的，观测点是指入射光瞳的中心。 2.9 逆反射体轴 retroreflector axis 从逆反射体中心发出的一条特定的射线。注：逆反射体轴通常选择照明方向的中心线。当逆反射体为轴对称时，逆反射体轴通常与逆反射体的对称轴一致。对于路面标线，逆反射体轴垂直于路面。 2.10 基准轴 datum axis 从逆反射体中心发出，垂直于逆反射体轴的一条射线。注：基准轴与逆反射体中心、逆反射体轴共同确定逆反射体的位置。 2.11 照明轴 illumination axis 从逆反射体中心发出，通过光源点的射线。 2.12 观测轴 observation axis 从逆反射体中心发出，通过观测点的射线。 2.13 第一轴 first axis 通过逆反射体中心且垂直于包含照明轴和观测轴的平面的射线。 2.14 第二轴 second axis 位于包含照明轴和观测轴的平面内，通过逆反射体中心且垂直于逆反射体轴的射线。当 -90° ≤ β1 ≤ 90° 时，其正向位于包含照明轴和观测轴的半平面内。注：第二轴也垂直于第一轴。 2.15 基准标记 datum mark 逆反射体上从逆反射体轴发出，表示基准轴指向的标记。 2.16 照明距离 illumination distance 光源点与逆反射体中心之间的距离。 2.17 观测距离 observation distance 逆反射体中心与观测点之间的距离。 2.18 基准半平面 datum half-plane 从逆反射体轴发出包含基准轴的半平面。 2.19 入射半平面 entrance half-plane 从照明轴发出包含逆反射体轴的半平面。 2.20 观测半平面 observation half-plane 从照明轴发出包含观测轴的半平面。 2.21 入射角 β entrance angle 照明轴与逆反射体轴之间的夹角。注：入射角通常不大于 90°，但考虑完整性将其规定为 0° ≤ β ≤ 180°。在角度计系统中 β 被分解为 β1 和 β2 两个分量。 2.22 入射角分量 β1 entrance angle component 照明轴与包含逆反射体轴和第一轴的平面之间的夹角。范围：-180° < β1 ≤ 180°。 2.23 入射角分量 β2 entrance angle component 观测半平面与逆反射体轴之间的夹角。范围：-90° ≤ β2 ≤ 90°。注：对于一些测试，范围扩展到 -180° < β2 ≤ 180°。 2.24 观测角 α observation angle 照明轴与观测轴之间的夹角。注：观测角不为负值，一般小于 10°，通常小于 2°。全部范围定义为 0 ≤ α < 180°。 2.25 视角 viewing angle 逆反射体轴和观测轴之间的夹角。注：在角度计系统中，cos(β1-α) = cos(β1)cos(α) + sin(β1)sin(α)（此处指几何关系）。当视角接近 90° 时，对于路面标线，一般情况下使用视角的余角，即余视角 α。 2.26 余入射角 eco-entrance angle 逆反射体轴与照明轴之间夹角的余角。注：e = 90° - β。0° < e ≤ 90°。对于路面标线，逆反射体轴垂直于路面，e 代表照明轴与道路表面的倾斜角。 2.27 余视角 aco-viewing angle 逆反射体轴与观测轴之间夹角的余角。注：a = 90° - α。0° < a < 90°。对于路面标线，逆反射体轴垂直于路面，a 代表观测轴与道路表面的倾斜角。 2.28 方位角 orientation angle 位于垂直于逆反射体轴的平面内，从光源观察点逆时针测量，从入射半平面到基准轴之间的夹角。注：-180° ≤ w ≤ 180°。 2.29 道路标线方位角 RM azimuthal angle 从逆反射体轴的观察点顺时针测量，入射半平面与从逆反射体轴发出包含观测轴的半平面之间的夹角。注：-180° ≤ β ≤ 180°。 2.30 道路标线方位角补角 RM supplemental azimuthal angle 从逆反射体轴的观察点顺时针测量，在垂直于逆反射体轴的平面上，基准轴与从逆反射体轴发出包含观测轴的半平面之间的夹角。注：角度范围为 -180° < d ≤ 180°。 2.31 显示角 presentation angle 从光源观察点逆时针测量，从入射半平面到观测半平面的二面角。注：-180° ≤ α ≤ 180°。 2.32 rho 角 prho angle 从光源观察点逆时针测量，观测半平面与从照明轴发出包含基准轴的半平面之间的二面角。 2.33 旋转角 rotation angle 从逆反射体轴上的观察点逆时针测量，在垂直于逆反射体轴的平面上，从观测半平面到基准轴的夹角。注1：-180° < θ ≤ 180°。注2：试样围绕逆反射体轴转动时，当光源和接收器在空间相对固定，方位角和旋转角的变化是相等的。 2.34 发光强度系数 R coefficient of luminous intensity 逆反射体在观测方向的发光强度 (I) 与逆反射体垂直于入射光方向的平面上的光照度 (E_L) 之比，以坎德拉每勒克斯表示 (cd·lx⁻¹)：R = I / E_L。注：R 取决于照明光谱。 2.35 逆反射系数 RA coefficient of retroreflection 发光强度系数 (R) 与逆反射体的表面积 (A) 之比，以坎德拉每勒克斯每平方米表示 (cd·lx⁻¹·m⁻²)：RA = R / A。 2.36 线逆反射系数 RM coefficient of linear retroreflection 发光强度系数 (R) 与逆反射体的长度 (l) 之比，以坎德拉每米表示 (cd·lx⁻¹·m⁻¹)：RM = R / l。 2.37 逆反射亮度系数 RL coefficient of retroreflected luminance 观测方向的亮度 (L) 与垂直于入射光方向的平面上的法向照度之比，以坎德拉每平方米每勒克斯表示 [(cd·m⁻²)·lx⁻¹)]：RL = L / E_L = R / (A cos β)。 注：用作表示路面标线的 R_L 单位通常为毫坎德拉每平方米每勒克斯 [(mcd·m⁻²)·lx⁻¹)]。
