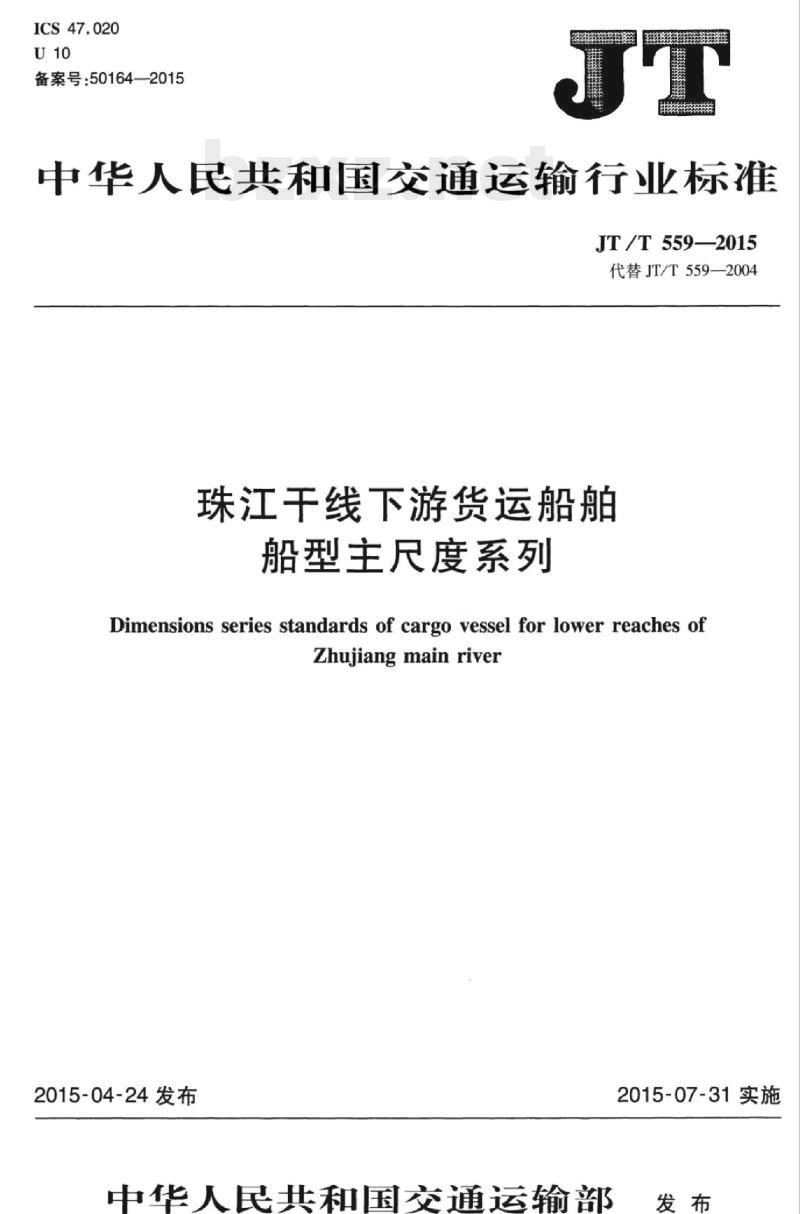

JT/T 559-2015 珠江干线下游货运船舶船型主尺度系列

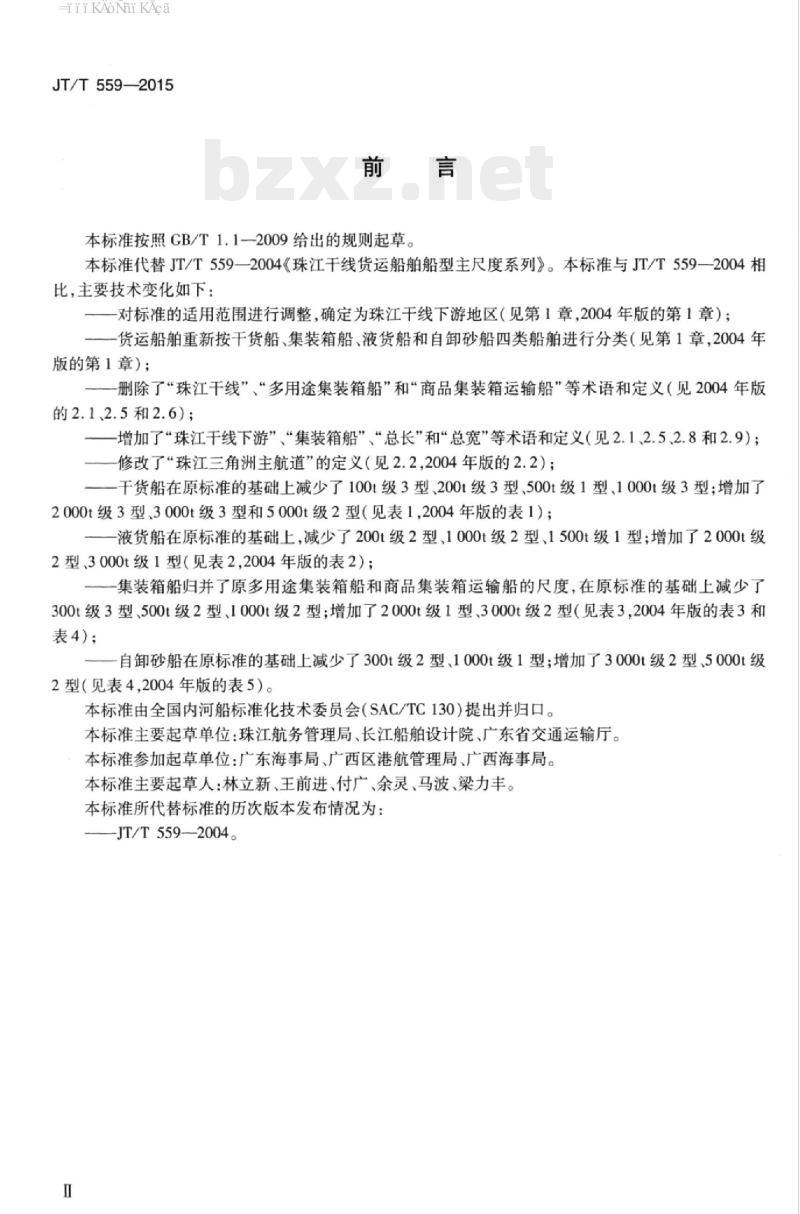

中华人民共和国交通运输行业标准 JT/T 559—2015 珠江干线下游货运船舶船型主尺度系列 Dimensions series standards of cargo vessel for lower reaches of Zhujiang main river 2015-04-24 发布 2015-07-31 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 JT/T 559—2004《珠江干线货运船舶船型主尺度系列》。本标准与 JT/T 559—2004 相比，主要技术变化如下： 1. 对标准的适用范围进行调整，确定为珠江干线下游地区（见第 1 章，2004 年版的第 1 章）； 2. 货运船舶重新按干货船、集装箱船、液货船和自卸砂船四类船舶进行分类（见第 1 章，2004 年版的第 1 章）； 3. 删除了“珠江干线”、“多用途集装箱船”和“商品集装箱运输船”等术语和定义（见 2004 年版的 2.12.5 和 2.6）； 4. 增加了“珠江干线下游”、“集装箱船”、“总长”和“总宽”等术语和定义（见 2.1、2.5、2.8 和 2.9）；修改了珠江三角洲主航道的定义（见 2.2，2004 年版的 2.2）； 5. 干货船在原标准的基础上减少了 100t 级 3 型、200t 级 3 型、500t 级 1 型、1000t 级 3 型；增加了 2000t 级 3 型、3000t 级 3 型和 5000t 级 2 型（见表 1，2004 年版的表 1）； 6. 液货船在原标准的基础上，减少了 200t 级 2 型、1000t 级 2 型、1500t 级 1 型；增加了 2000t 级 2 型、3000t 级 1 型（见表 2，2004 年版的表 2）； 7. 集装箱船归并广原多用途集装箱船和商品集装箱运输船的尺度，在原标准的基础上减少了 300t 级 3 型、500t 级 2 型、1000t 级 2 型；增加了 2000t 级 1 型、3000t 级 2 型（见表 3，2004 年版的表 3 和表 4）； 8. 自卸砂船在原标准的基础上减少了 300t 级 2 型、1000t 级 1 型；增加了 3000t 级 2 型、5000t 级 2 型（见表 4，2004 年版的表 5）。 本标准由全国内河船标准化技术委员会（SAC/TC130）提出并归口。本标准主要起草单位：珠江航务管理局、长江船舶设计院、广东省交通运输厅。本标准参加起草单位：广东海事局、广西区港航管理局、广西海事局。本标准主要起草人：林立新、王前进、付广、余灵、马波、梁力丰。 本标准所代替标准的历次版本发布情况为：JT/T 559—2004。 1 范围 本标准规定了珠江干线下游自航干货船、液货船、集装箱船和自卸砂船船型主尺度系列。本标准适用于珠江干线下游的货运船舶。 2 术语和定义 下列术语和定义适用于本文件。 2.1 珠江干线下游 (lower reaches of Zhujiang main river)：包括西江梧州长洲枢纽以下、北江韶关以下、东江河源以下及珠江三角洲主航道。 2.2 珠江三角洲主航道 (the main channel of Zhujiang delta)：《全国内河航道与港口布局规划》中珠江三角洲“三纵三横三线”939km 高等级航道。 2.3 干货船 (dry-cargo ship)：载运干燥货物为主的货船，是散货船和杂货船的统称。 2.4 液货船 (liquid cargo ship)：载运油类、化学品、液化气等液体货物的运输船舶。 2.5 集装箱船 (container ship)：以载运集装箱为主的运输船舶。 2.6 自卸砂船 (self-discharging sand ship)：具有自卸（或自吸）功能的载运散装砂石的运输船舶。 2.7 船舶吨级 (cargo weight in some limits)：船舶的载货量，及其接近标准载货吨的范围。 2.8 总长 (length overall, LoA)：船体（包括永久性固定结构在内的）最前端至最后端间垂直于水面方向量度的距离。 2.9 总宽 (beam overall, BoA)：从一舷到另一垂直于中线面方向量度（量至船壳外板、护航材或缘饰材的外侧）的最大距离。 3 船型主尺度系列 3.1 干货船船型主尺度系列应符合表 1 的规定。 表 1 干货船船型主尺度系列 船舶吨级(t) | 总长(m) | 总宽(m) | 吃水(m) 300 | 38.0 | 7.8 | 1.6~1.8 500 | 40.0 | 8.8 | 1.5~1.7 1000 | 42.0 | 9.0 | 2.0~2.4 1500 | 45.0 | 9.8 | 1.8~2.2 2000 | 49.9 | 10.5 | 2.2~2.6 3000 | 49.9 | 12.8 | 2.6~3.0 5000 | 49.9 | 14.3 | 2.6~2.8 注 1：总长可上下浮动 2%，总宽可上下浮动 2%，吃水为参考值。 注 2：总宽 12.8m 的 1000t 级北江过闸船舶总宽下浮不超过 2%，不能上浮。 3.2 液货船船型主尺度系列应符合表 2 的规定。 表 2 液货船船型主尺度系列 船舶吨级(t) | 总长(m) | 总宽(m) | 吃水(m) 300 | 38.8 | 8.2 | 1.6~1.9 500 | 43.0 | 7.8 | 1.6~1.9 1000 | 45.0 | 9.6 | 1.6~2.3 1500 | 49.0 | 9.2 | 1.6~2.4 2000 | 49.9 | 10.8 | 3.0~3.2 3000 | 59.8 | 11.2 | 2.8~3.1 注：总长可上下浮动 2%，总宽可上下浮动 2%，吃水为参考值。 3.3 集装箱船船型主尺度系列应符合表 3 的规定。 表 3 集装箱船船型主尺度系列 船舶吨级(t) | 总长(m) | 总宽(m) | 吃水(m) | 参考载箱量(TEU) 500 | 40.0 | 9.8 | 1.6~2.6 | 24~42 1000 | 49.9 | 9.8 | 1.8~2.4 | 24~30 1500 | 49.9 | 12.8 | 2.2~3.6 | 48~96 2000 | 56.0 | 14.0 | 2.8~3.0 | 48~96 3000 | 59.0 | 15.8 | 2.8~3.0 | 80~108 注 1：总长可上下浮动 2%，总宽可上下浮动 2%，吃水为参考值。 3.4 自卸砂船船型主尺度系列应符合表 4 的规定。 表 4 自卸砂船船型主尺度系列 船舶吨级(t) | 总长(m) | 总宽(m) | 吃水(m) 500 | 42.0 | 12.0 | 1.9~2.2 1000 | 49.0 | 11.5 | 2.0~2.4 1500 | 49.9 | 12.8 | 2.2~2.4 2000 | 52.0 | 11.5 | 2.5~2.9 3000 | 58.0 | 10.8 | 2.8~3.0 5000 | 59.0 | 13.0 | 3.1~3.6 注 1：总长可上下浮动 2%，总宽可上下浮动 2%，吃水为参考值。 参考文献 [1] 发改交运【2007】1370号《国家发展改革委、交通运输部关于印发〈全国内河航道与港口布局规划〉的通知》。
