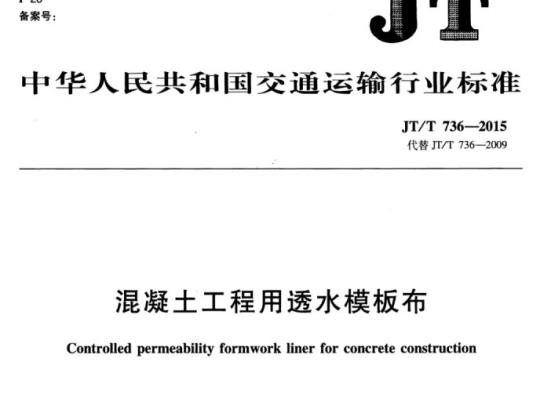

JT/T 736-2015 混凝土工程用透水模板布

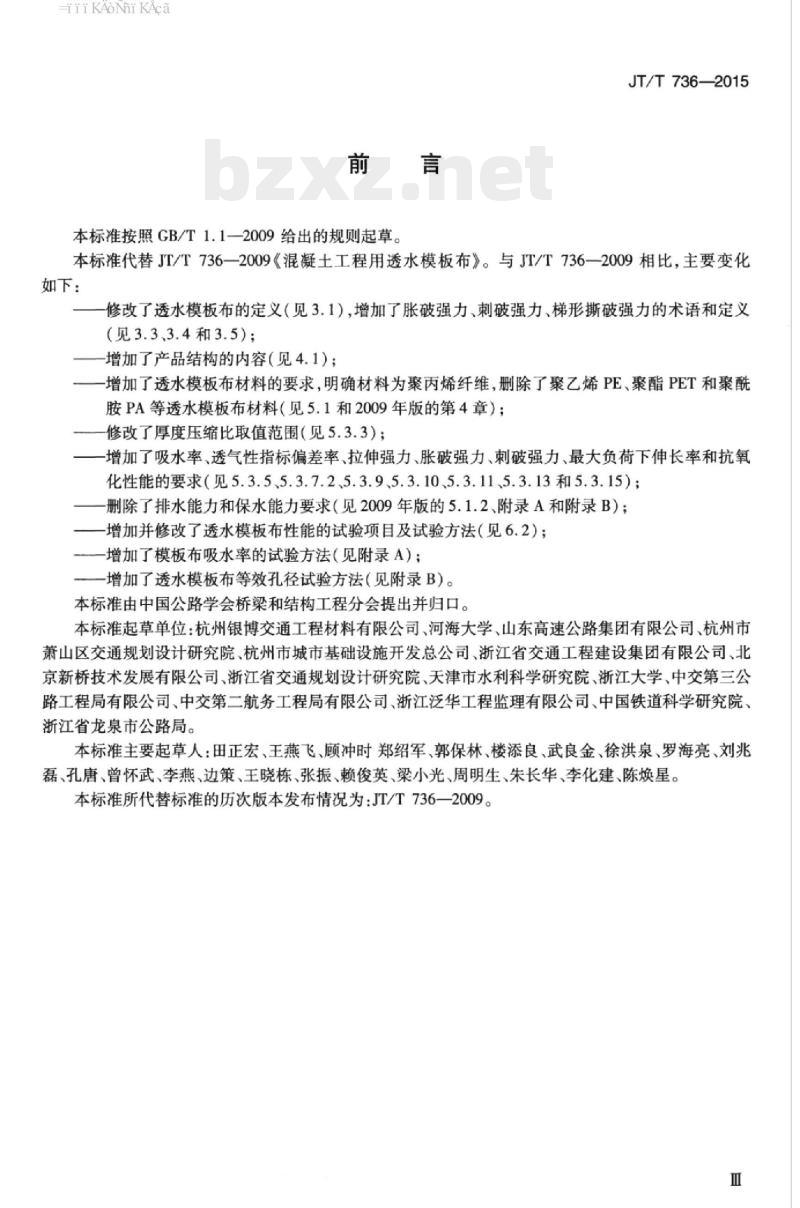

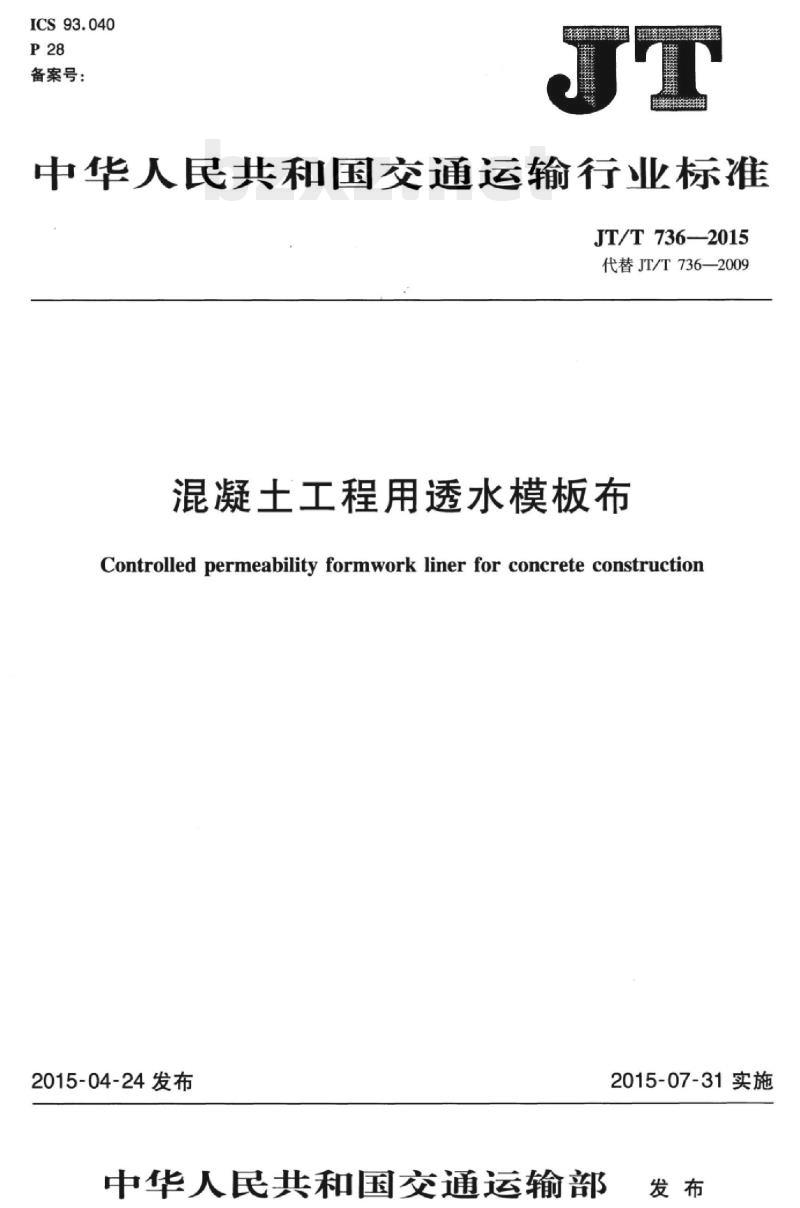

中华人民共和国交通运输行业标准 JT/T 736—2015 混凝土工程用透水模板布 Controlled permeability formwork liner for concrete construction 发布日期：2015-04-24 实施日期：2015-07-31 中华人民共和国交通运输部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。JT/T 736—2015 本标准代替 JT/T 736—2009《混凝土工程用透水模板布》。与 JT/T 736—2009 相比，主要变化如下： 1. 修改了透水模板布的定义（见3.1），增加了胀破强力、刺破强力、梯形撕破强力的术语和定义（见3.3、3.4和3.5）； 2. 增加了产品结构的内容（见4.1）； 3. 增加了透水模板布材料的要求，明确材料为聚丙烯纤维，删除了聚乙烯PE、聚酯PET和聚酰胺PA等透水模板布材料（见5.1和2009年版的第4章）； 4. 修改了厚度压缩比取值范围（见5.3.3）； 5. 增加了吸水率、透气性指标偏差率、拉伸强力、胀破强力、刺破强力、最大负荷下伸长率和抗氧化性能的要求（见5.3.5、5.3.7.2、5.3.9、5.3.10、5.3.11、5.3.13和5.3.15）； 6. 删除了排水能力和保水能力要求（见2009年版的5.1.2、附录A和附录B）； 7. 增加了并修改了透水模板布性能的试验项目及试验方法（见6.2）； 8. 增加了模板布吸水率的试验方法（见附录A）； 9. 增加了透水模板布等效孔径试验方法（见附录B）。 本标准由中国公路学会桥梁和结构工程分会提出并归口。 本标准起草单位：杭州银博交通工程材料有限公司、河海大学、山东高速公路集团有限公司、杭州市萧山区交通规划设计研究院、杭州市城市基础设施开发总公司、浙江省交通工程建设集团有限公司、北京新桥技术发展有限公司、浙江省交通规划设计研究院、天津市水利科学研究院、浙江大学、中交第三公路工程局有限公司、中交第二航务工程局有限公司、浙江泛华工程监理有限公司、中国铁道科学研究院、浙江省龙泉市公路局。 本标准主要起草人：田正宏、王燕飞、顾冲时、郑绍军、郭保林、楼添良、武良金、徐洪泉、罗海亮、刘兆磊、孔唐、曾怀武、李燕、边策、王晓栋、张振、赖俊英、梁小光、周明生、朱长华、李化建、陈焕星。 1 范围 本标准规定了混凝土工程用透水模板布产品型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等。 本标准适用于交通基础设施建设中浇筑混凝土用模板内衬处置时所采用的透水模板布，其他混凝土结构工程施工用透水模板布可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 5453 GB/T 7742.1 GB/T 13760 GB/T 13761.1 GB/T 13762 GB/T 13763 GB/T 15788 GB/T 15789 GB/T 16422.1 GB/T 17631 GB/T 17632 GB/T 23318 FZ/T 52003 JTGE50 3 术语和定义 下列术语和定义适用于本文件。 3.1 透水模板布 (Controlled Permeability Formwork Liner, CPFL)：由聚丙烯纤维加工制成，贴敷于模板内侧，用于排出混凝土拌和物表层多余水分和空气、截留拌和物表层颗粒、提高成型混凝土表观质量的一种纤维集合体，又称渗透可控混凝土模板衬垫。 3.2 名义单位面积质量（面密度）偏差：单位面积实际质量（实际面密度）与设计质量（设计面密度）的差值占单位面积设计质量（设计面密度）的百分数，即 n = |E1 - E2| / E2 × 100%。其中，n 为名义单位面积质量（面密度）偏差；E1 为每平方米实际克重（实际面密度, g/m²）；E2 为每平方米设计质量（设计面密度, g/m²)。 3.3 胀破强力 (Bursting strength)：织物在垂直织物平面的负荷作用下鼓起、扩张进而破裂的临界破坏荷载，单位为牛 (N)。 3.4 刺破强力 (Puncturing strength)：顶杆顶压试样直至破裂的过程中所测得的最大力，单位为牛 (N)。 3.5 梯形撕破强力 (Trapezoidal tearing strength)：撕破夹持器内的梯形试样所需最大力，单位为牛 (N)。 4 结构及产品型号 4.1 结构 透水模板布通过无纺针刺模压成型，一般由过滤层（光面）和透水层（毛面）复合而成。 结构示意：1——过滤层（接触混凝土侧）；2——透水层（敷贴模板侧）。 4.2 产品型号 产品型号表示方法：CPFL- [生产部门编号] - [纤维品种代号] - [名义单位面积质量] - [幅宽] 示例：CPFL-PP-280-1600 表示聚丙烯纤维透水模板布，名义单位面积质量 280g/m²，幅宽 1600mm。 5 技术要求 5.1 材料 透水模板布采用聚丙烯纤维（丙纶短纤维）原料，应符合 FZ/T 52003 的规定。主要指标如下： - 纤维长度：51 ±2 mm - 纤度 (dtex)：2.0~3.0 - 密度 (g/cm³)：0.91 ± 0.01 - 熔点 (℃)：>165 5.2 外观质量 5.2.1 透水模板布表面应洁净、平整、无污染。 5.2.2 外观疵点分为轻微缺陷和严重缺陷，要求如下： - 永久性折痕：轻微缺陷（长度 ≤ 100mm）；严重缺陷（长度 > 100mm） - 边不良：轻微缺陷（≤ 300mm，每 50m 计一处）；严重缺陷（> 300mm，每 50m 计一处） - 污染：轻微缺陷（≤ 10g/m²）；严重缺陷（> 10g/m²） 5.2.3 成卷包装的透水模板布不应有严重缺陷，轻微缺陷每 100m² 不应超过 10 个。 5.3 性能要求 5.3.1 单位面积质量（面密度）：常压下，实际单位面积质量（实际面密度）E 应满足 280g/m² ≤ E ≤ 380g/m²，每种型号名义单位面积质量（面密度）偏差应小于 10%。 5.3.2 厚度：在 2kPa 压应力作用下，平均厚度大于 1.0mm，厚度允许偏差小于 ±15%。 5.3.3 厚度压缩比：在 2kPa 和 200kPa 压应力作用下，厚度压缩比为 30%~50%。 5.3.4 幅宽偏差：整幅样品经调湿除去张力后，幅宽允许偏差宜小于 ±1.0%。 5.3.5 吸水率：在常压下，20℃±2℃ 的水中浸泡 12h 后，质量增加百分率应大于 90%。 5.3.6 等效孔径：等效孔径 d50 应小于 40μm。 5.3.7 透气性 5.3.7.1 透气性指标：在两侧压应力差 127Pa 情况下，透气量应满足 1.0×10⁻² m/s ≤ 透气量 ≤ 2.0×10⁻² m/s。 5.3.7.2 透气性指标偏差率：边缘试样（距样品幅宽边缘不大于 20cm）与中间试样（样品幅宽中心）透气性指标偏差率 Δ/I₁ × 100% 应小于 15%。 5.3.8 垂直渗透系数：在水温 20℃±2℃ 条件下，垂直渗透系数 K 应满足 1.0×10⁻⁴ cm/s ≤ K ≤ 1.0×10⁻³ cm/s。 5.3.9 拉伸强力：在 100mm/min 拉伸速率作用下（内容未完整）
