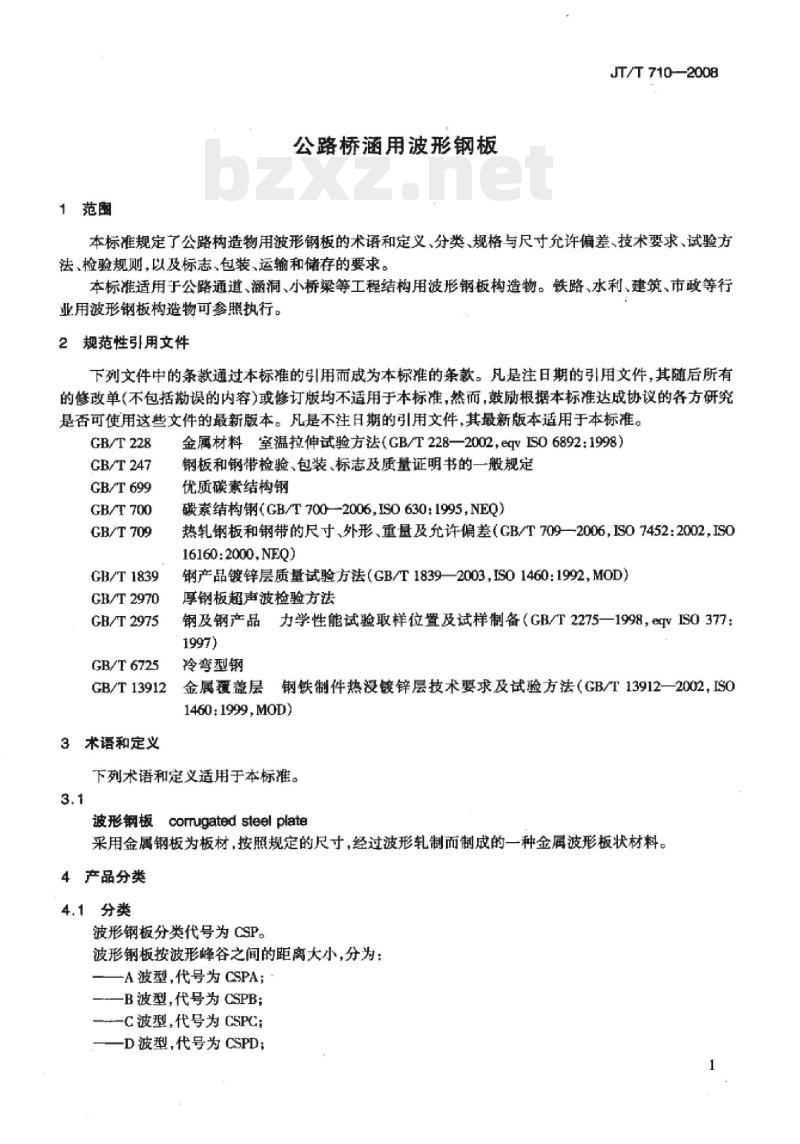

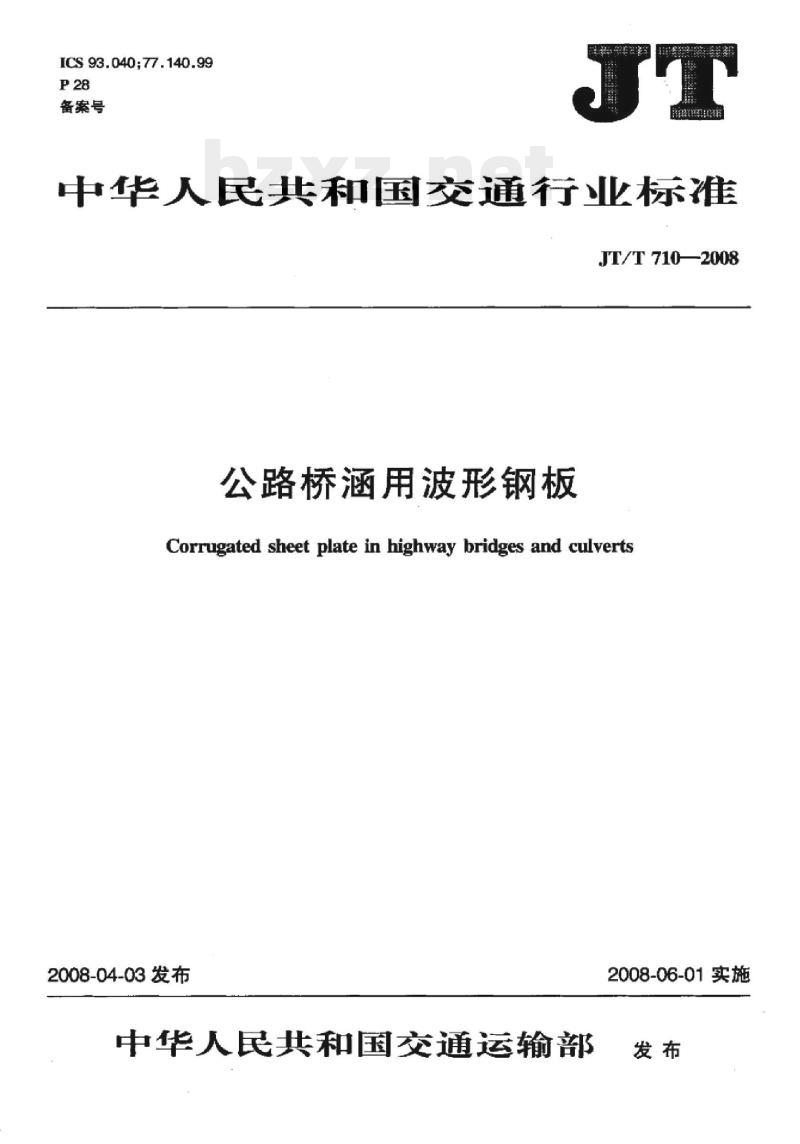

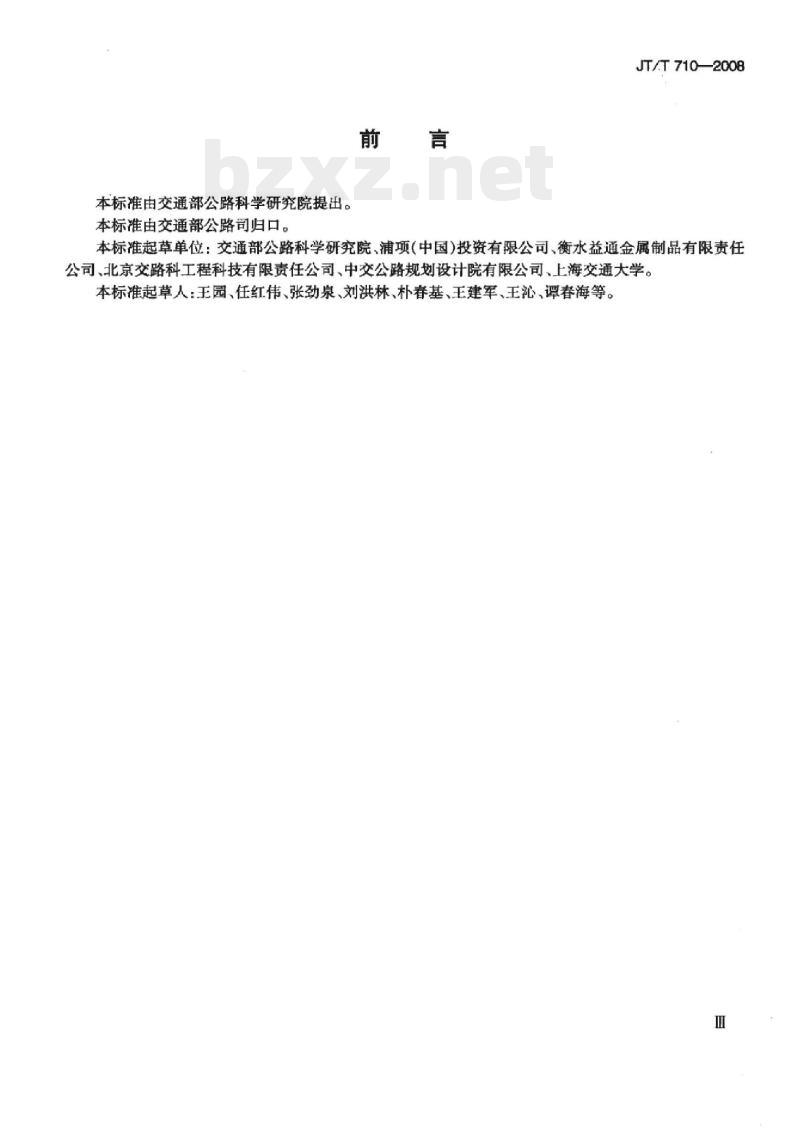

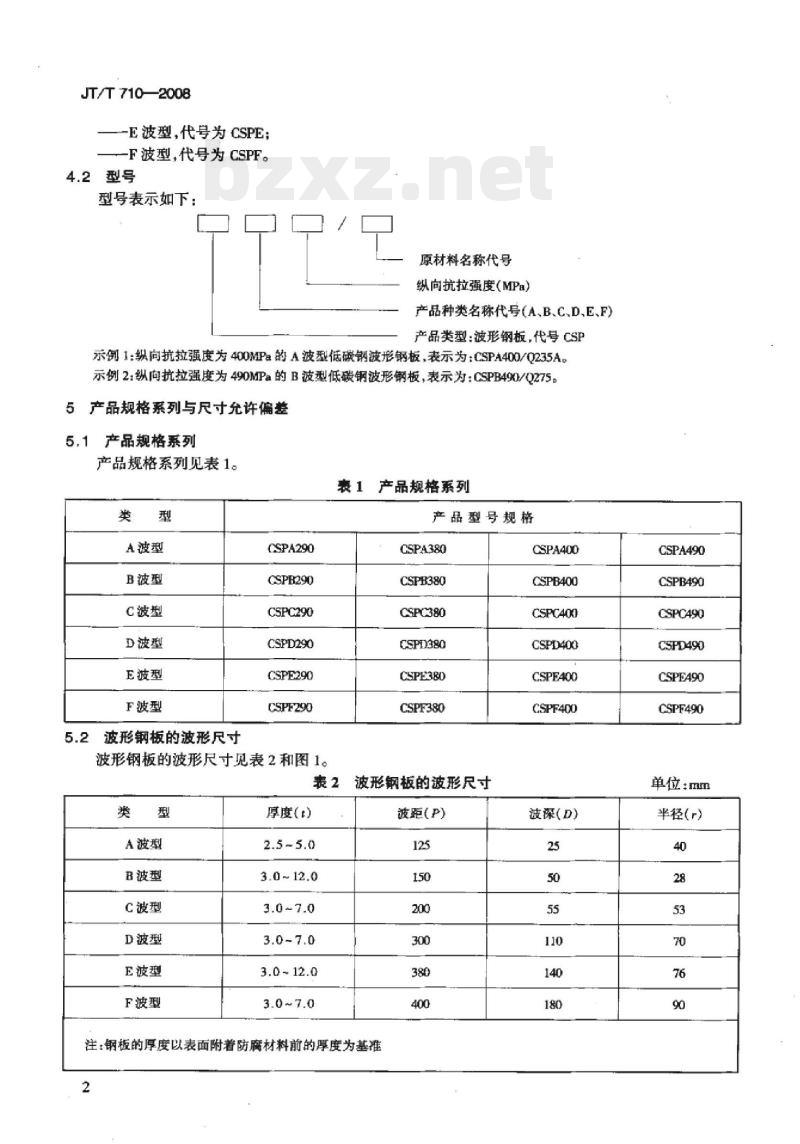

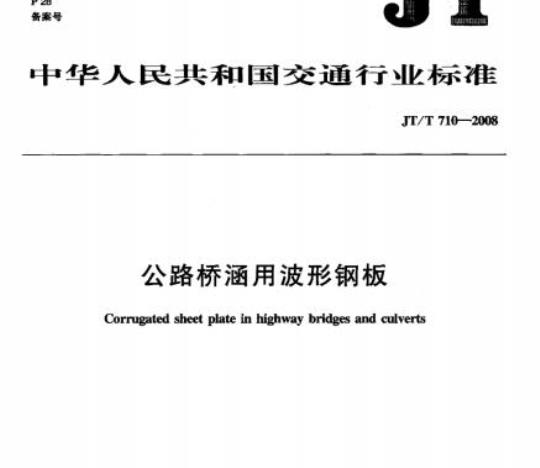

JT/T 710—2008 公路桥涵用波形钢板 Corrugated sheet plate in highway bridges and culverts 发布日期：2008-04-03 实施日期：2008-06-01 发布单位：中华人民共和国交通运输部 前言 本标准由交通部公路科学研究院提出。本标准由交通部公路司归口。 本标准起草单位：交通部公路科学研究院、浦项（中国）投资有限公司、衡水益通金属制品有限责任公司、北京交路科工程科技有限责任公司、中交公路规划设计院有限公司、上海交通大学。 本标准起草人：王园、任红伟、张劲泉、刘洪林、朴春基、王建军、王沁、谭春海等。 1 范围 本标准规定了公路构造物用波形钢板的术语和定义、分类、规格与尺寸允许偏差、技术要求、试验方法、检验规则，以及标志、包装、运输和储存的要求。本标准适用于公路通道、涵洞、小桥梁等工程结构用波形钢板构造物。铁路、水利、建筑、市政等行业用波形钢板构造物可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 228 金属材料室温拉伸试验方法 GB/T 247 标志 GB/T 699 碳素结构钢 GB/T 700 优质碳素结构钢 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 1839 钢产品镀锌层质量试验方法 GB/T 2970 钢及钢产品的化学成分 GB/T 2975 钢及钢产品的取样位置及试样制备 GB/T 6725 钢材外观缺陷 GB/T 13912 钢铁制件热浸镀锌层技术要求及试验方法 3 术语和定义 下列术语和定义适用于本标准。 3.1 波形钢板 (Corrugated steel plate)：采用金属钢板为板材，按照规定的尺寸，经过波形轧制而制成的一种金属波形板状材料。 4 产品分类 4.1 分类 波形钢板分类代号为CSP。波形钢板按波形峰谷之间的距离大小，分为： -A波型，代号为CSPA； -B波型，代号为CSPB； -C波型，代号为CSPC； -D波型，代号为CSPD； -E波型，代号为CSPE； -F波型，代号为CSPF。 4.2 型号 型号表示如下： 产品类型：波形钢板，代号为CSP 产品种类名称代号：A、B、C、D、E、F 原材料名称代号：根据抗拉强度确定 示例1：纵向抗拉强度为400MPa的A波型低碳钢波形钢板，表示为：CSPA400/Q235A。 示例2：纵向抗拉强度为490MPa的B波型低碳钢波形钢板，表示为：CSPB490/Q275。 5 产品规格系列与尺寸允许偏差 5.1 产品规格系列 波形钢板的波形尺寸见表2。 表2 产品规格系列及波形尺寸 类型 | A波型 | B波型 | C波型 | D波型 | E波型 | F波型 厚度(t) | 2.5~12.0mm | 3.0~12.0mm | 3.0~7.0mm | 3.0~7.0mm | 3.0~12.0mm | 3.0~7.0mm 波距(P) | 125mm | 150mm | 200mm | 300mm | 380mm | 400mm 波深(D) | 25mm | 50mm | 55mm | 110mm | 140mm | 180mm 半径(r) | 40mm | 28mm | 53mm | 70mm | 76mm | 90mm 注：钢板的厚度以表面附着防腐材料前的厚度为基准。 5.3 几何尺寸允许偏差 波形钢板的几何尺寸允许偏差应符合表3的规定。 表3 波形钢板的几何尺寸允许偏差 项目 | 厚度(%) | 波距(mm) | 波深(mm) 允许偏差 | ±1% | ±3 | ±3 6 技术要求 6.1 波形钢板原材料 波形钢板原材料采用低碳钢，应符合GB/T 699和GB/T 700的要求。 6.1.1 波形钢板原材料的化学成分应符合表4的规定，并应进行热浸镀锌（熔融镀锌）。 表4 波形钢板原材料的化学成分要求 项目 | 磷(P)含量(%) | 硫(S)含量(%) 要求 | ≤0.045 | ≤0.050 6.1.2 镀锌层厚度 镀锌层的厚度按钢板单面镀锌层厚度标准。附着其他防腐材料的，应不低于本标准镀锌层厚度所具有的防腐能力。 6.1.3 物理性能 波形钢板的物理性能应符合表5的规定。 表5 波形钢板的物理性能 项目 | 纵向抗拉强度 (MPa) | 纵向屈服强度 (MPa) | 纵向延伸率(%) (t≤5mm) CSPA380系列 | 380 | 275 | 21 CSPA400系列 | 400 | 285 | 19 CSPA490系列 | 490 | 285 | 17 注：设计时强度适用此数据。 6.2 外观质量 波形钢板的外观质量除应满足GB/T 6725外，还应符合表6的规定。 表6 波形钢板的外观质量要求 序号 | 项目 | 要求 1 | 切口 | 平直，无明显锯齿现象 2 | 颜色 | 表面色泽均匀、无明显缺损 3 | 外观 | 表面平整光滑、无损伤、无破裂、无孔洞 4 | 水渍、云雾和机械划痕 | 无明显划痕或影响外观 5 | 端面错位 | 满足规格要求 7 试验方法 7.1 试验取样应按GB/T 2975的规定进行。 7.2 波形钢板的厚度测定按GB/T 2970的规定进行。现场检测可采用质量法按GB/T 1839的规定进行。 7.3 波形钢板的波距、波深的测试应在室内使用标定的钢直尺进行。 7.4 波形钢板纵横向有效长度的测定按GB/T 709的规定进行。磷含量和硫含量的测试均应按GB/T 700的规定进行。 7.5 镀锌层厚度的测试按GB/T 13912的规定进行。 7.6 纵向抗拉强度、屈服强度和延伸率的测定按GB/T 228的规定进行。 8 检验规则 8.1 检验分类 8.1.1 产品检验分为出厂检验和型式检验。 8.1.2 产品出厂时应进行出厂检验。出厂检验项目为5.3、6.1、6.2的内容。产品需经检验合格，并附有质量检验合格证方可出厂。 8.1.3 有下列情况之一时，应进行型式检验： a) 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； b) 正常生产时，每半年进行一次型式检验； c) 产品停产超过三个月，恢复生产时； d) 出厂检验结果与上次型式检验有较大差异时； e) 国家及部级质量监督机构提出进行型式检验要求时。 型式检验的项目包括第5章和第6章中的各项内容。 8.2 组批与抽样 8.2.1 组批 产品以批为单位验收，同牌号的原料、同一规格、同一生产工艺并稳定连续生产的一定数量的产品为批。每批波形钢板的数量不少于1000块，不足1000块购以五日产量为一批。现场成品抽检以一个供货批量为一批。 8.2.2 抽样 产品检验以批为单位，从每批产品中随机抽取波形钢板一块进行检验。现场抽样以用量最大的规格型号的波形钢板作为抽检对象。 8.3 判定规则 8.3.1 外观质量的判定：样品外观质量应符合6.2的规定。 8.3.2 检验判定：若5.3和6.1.3全部合格，而5.2和6.2中只有一项不合格，则判为合格批；否则不合格。若5.3和6.1.3有一项不合格，而满足5.2和6.2的规定，则应在该批产品中重新抽取双倍样品进行复检，复检全部合格则判定为合格；若复检仍有不合格项目，则判为该批产品不合格。 9 标志、包装、运输和储存 9.1 标志、包装 标志、包装按GB/T 247的规定进行。 9.2 运输 产品在装卸运输过程中，不得抛掷、撞击或受损。
