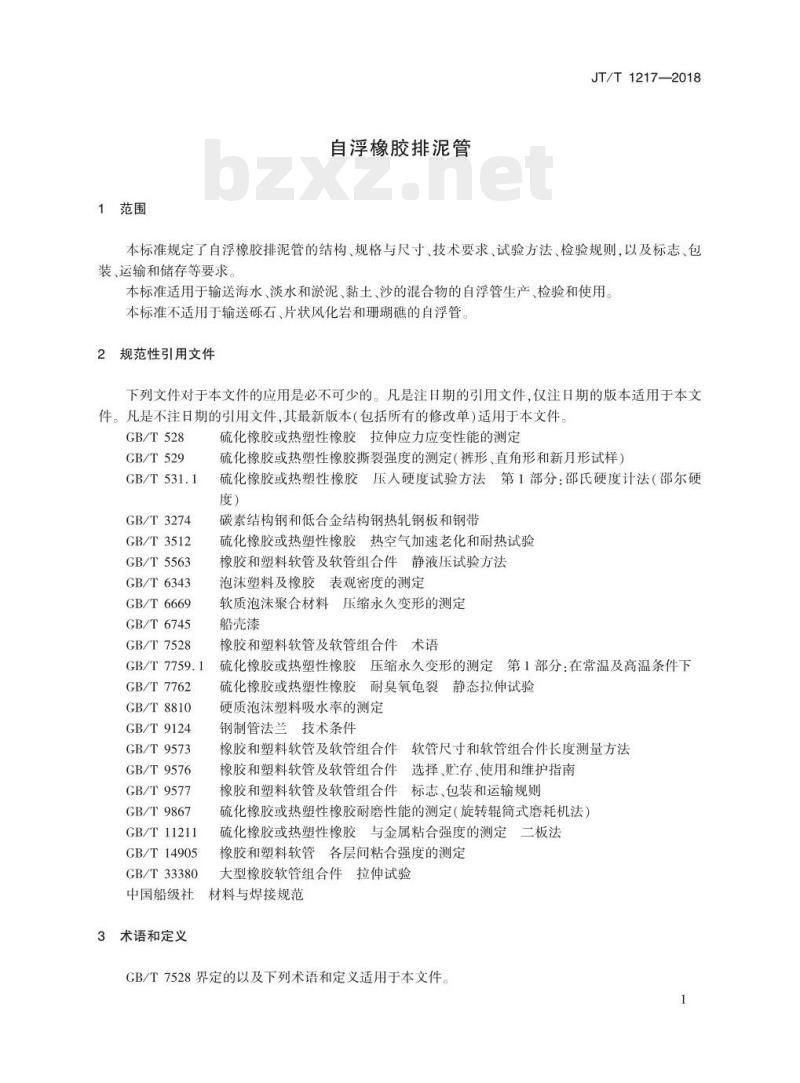

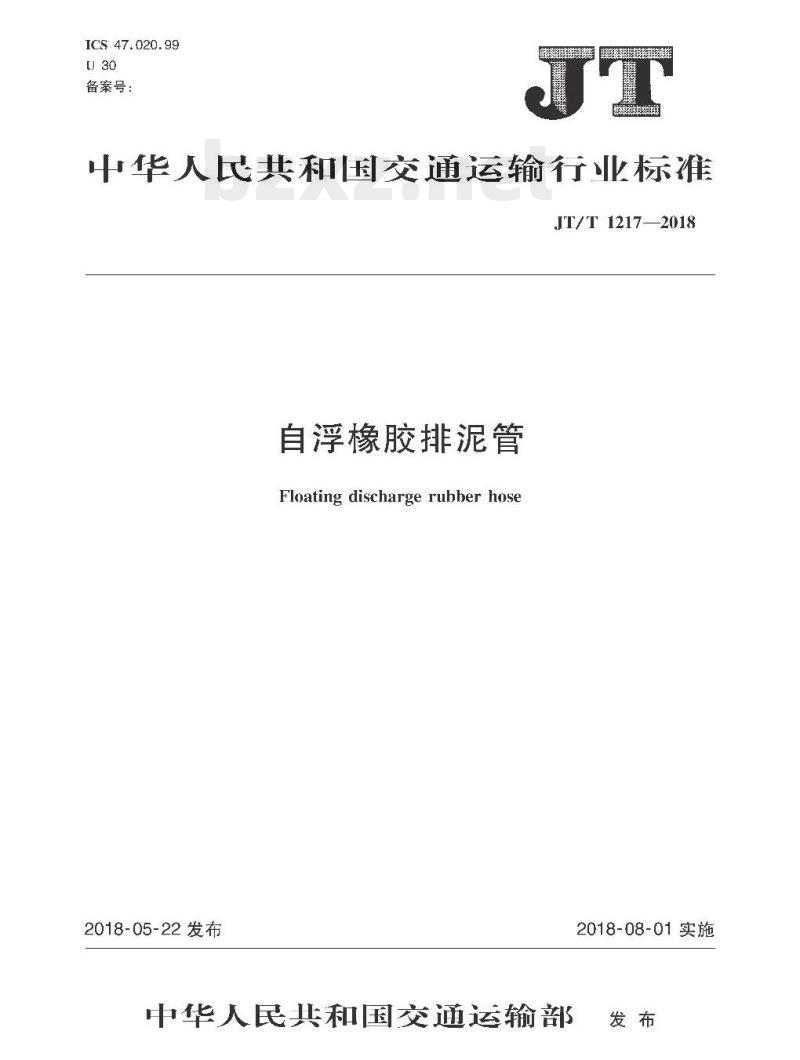

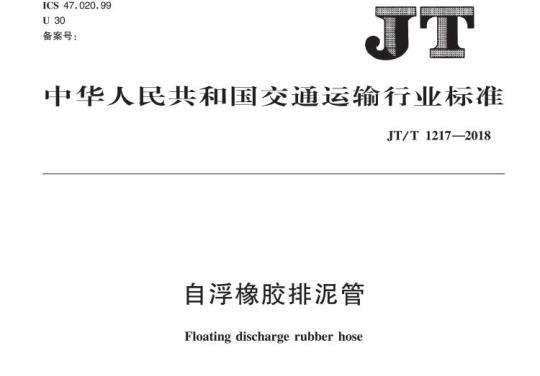

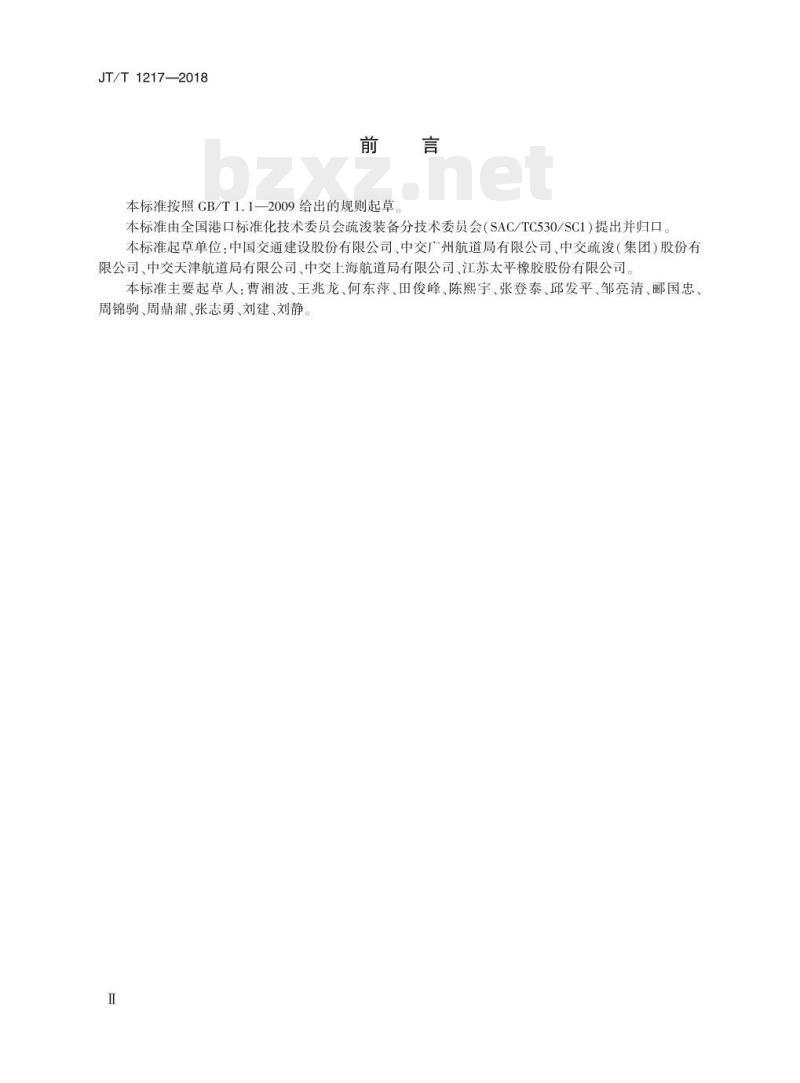

中华人民共和国交通运输行业标准 JT/T 1217-2018 自浮橡胶排泥管 (Floating discharge rubber hose) 发布日期：2018-05-22 实施日期：2018-08-01 发布单位：中华人民共和国交通运输部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国港口标准化技术委员会疏浚装备分技术委员会（SAC/TC530/SC1）提出并归口。 本标准起草单位：中国交通建设股份有限公司、中交广州航道局有限公司、中交疏浚（集团）股份有限公司、中交天津航道局有限公司、中交上海航道局有限公司、江苏太平橡胶股份有限公司。 本标准主要起草人：曹湘波、王兆龙、何东萍、田俊峰、陈熙宇、张登泰、邱发平、邹亮清、国忠、周锦驹、周鼎鼎、张志勇、刘建、刘静。 1 范围 本标准规定了自浮橡胶排泥管的结构、规格与尺寸、技术要求、试验方法、检验规则，以及标志、包装、运输和储存等要求。 本标准适用于输送海水、淡水和淤泥、黏土、沙的混合物的自浮管的生产、检验和使用。本标准不适用于输送砾石、片状风化岩和珊瑚礁的自浮管。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 CB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵尔硬度） GB/T 3274 碳素结构钢和低合金结构钢 GB/T 3512 热轧钢板和钢带 GB/T 5563 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 6343 橡胶和塑料软管及软管组合件静液压试验方法 GB/T 6669 泡沫塑料及橡胶表观密度的测定 GB/T 6745 软质泡沫聚合材料压缩永久变形的测定 GB/T 7528 船壳漆 GB/T 7759.1 橡胶和塑料软管及软管组合件术语 GB/T 7762 硫化橡胶或热塑性橡胶压缩永久变形的测定 第1部分：在常温及高温条件下 GB/T 8810 钢制管法兰技术条件 GB/T 9124 橡胶和塑料软管及软管组合件尺寸和软管组合件长度测量方法 GB/T 9573 橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南 GB/T 9576 橡胶和塑料软管及软管组合件标志、包装和运输规则 GB/T 9577 硫化橡胶或热塑性橡胶耐磨性能的测定（旋转筒式磨耗机法） GB/T 9867 硫化橡胶或热塑性橡胶与金属粘合强度的测定 二板法 GB/T 11211 橡胶和塑料软管各层间粘合强度的测定 CB/T 14905 天型橡胶软管组合件：拉伸试验材料与焊接规范 CB/T 7528 界定及下列术语和定义适用于本文件。 3 术语和定义 3.1 磨损警示标识 (color indication in wearing layers)：内衬层剩余厚度的彩色标记。由里到外分为绿色、黄色、红色三层。绿色表示轻度磨损，可以安全使用；黄色表示中度磨损，需要重点监视，必要时采取维护措施；红色表示重度磨损，应该作废换管。 3.2 容许弯曲角度 (allowable bending angle)：自浮橡胶排泥管在外力作用下弯曲时，内腔不会产生拱突现象的最大弯曲度。 3.3 储备浮力 (reserve buoyancy)：自浮橡胶排泥管内腔充满输送介质或水面拖带时，其露出水面部分的体积对应的浮力占水下部分体积对应的浮力的百分比。 4 结构、规格与尺寸 4.1 结构 4.1.1 自浮橡胶排泥管（以下简称自浮管）由内衬层（含磨损警示标识）、骨架层、漂浮层、外覆层和管接头组成。 4.1.2 管接头由钢质法兰和圆形筒体组成。 4.1.3 规格说明：自浮管规格以公称直径及额定压力表达。例如：公称直径400mm，额定压力0.5MPa的自浮管，规格表示为400-0.5。 4.2 规格与尺寸 4.2.1 规格：涵盖公称直径400mm至1200mm，额定压力0.5MPa至3.5MPa。 4.2.2 尺寸：自浮管的尺寸包括法兰厚度、筒体厚度、中心圆直径、螺孔个数、孔径、简体内衬层厚度、外覆层厚度及长度（L）。 5 技术要求 5.1 环境条件 自浮管工作时的环境条件应符合下表规定： - 环境温度：-20 ~ +45 ℃ - 水流速度：4 kN - 风速：20 m/s - 介质温度：+1 ~ +35 ℃ - 介质相对密度：1.0 ~ 2.0 5.2 材料 5.2.1 橡胶材料性能指标： - 内衬层胶料：硬度 65±5 (邵氏)，拉伸强度 ≥18 MPa，撕裂强度 ≥35 kN/m - 外覆层胶料：硬度 60±5 (邵氏)，拉伸强度 ≥14 MPa，撕裂强度 ≥20 kN/m - 管接头端面密封胶料：硬度 70±10 (邵氏)，拉伸强度 ≥15 MPa，撕裂强度 ≥18 kN/m
