JTG/T C21-02-2014
基本信息
标准号： JTG/T C21-02-2014
中文名称：公路工程卫星图像测绘技术规程
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2114692
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JTG/T C21-02-2014 Specifications of Satellite Imagery Mapping in Highway Engineering.
1总则
1.0.1为适 应我国公路建设需要，规范公路工程卫星图像测绘工作技术要求，制定本规程。
1.0.2 JTG/T C21-02适用于采用卫星图像测绘公路工程1:2000、1:5000、 1:10 000数字高.程模型、数字正射影像图、数字线划地形图。
1.0.3公路 工程卫星图像测绘的数学基础应符合下列规定:
1测绘成果坐标系统宜采用2000国家大地坐标系。当搜集2000国家大地坐标系的大地点有困难时，坐标系统可采用1980西安坐标系或1954年北京坐标系。
2测绘成果高程系统宜采用1985国家高程基准。当搜集1985国家高程基准的水准点有困难时，高程系统可采用1956年黄海高程系。
3投 影面的选择应使测区内投影长度变形值小于25mm/km。
1.0.4地形类别划分应符合表 1.0.4的规定。当地面坡度与相对高差有矛盾时，应以地面坡度划分为主。
3林区、阴影覆盖的困难地区，地物点平面位置中误差和等高线高程中误差应分别小于表1.0.6-1、表1.0.6-2规定值的1.5倍。
1. 0.7应采用中误差 作为评定精度的指标，两倍中误差为极限误差。
1.0.8公路工程卫星图像测绘除应符合本规程的规定外，尚应符合国家和行业现行有关标准的规定。
1总则
1.0.1为适 应我国公路建设需要，规范公路工程卫星图像测绘工作技术要求，制定本规程。
1.0.2 JTG/T C21-02适用于采用卫星图像测绘公路工程1:2000、1:5000、 1:10 000数字高.程模型、数字正射影像图、数字线划地形图。
1.0.3公路 工程卫星图像测绘的数学基础应符合下列规定:
1测绘成果坐标系统宜采用2000国家大地坐标系。当搜集2000国家大地坐标系的大地点有困难时，坐标系统可采用1980西安坐标系或1954年北京坐标系。
2测绘成果高程系统宜采用1985国家高程基准。当搜集1985国家高程基准的水准点有困难时，高程系统可采用1956年黄海高程系。
3投 影面的选择应使测区内投影长度变形值小于25mm/km。
1.0.4地形类别划分应符合表 1.0.4的规定。当地面坡度与相对高差有矛盾时，应以地面坡度划分为主。
3林区、阴影覆盖的困难地区，地物点平面位置中误差和等高线高程中误差应分别小于表1.0.6-1、表1.0.6-2规定值的1.5倍。
1. 0.7应采用中误差 作为评定精度的指标，两倍中误差为极限误差。
1.0.8公路工程卫星图像测绘除应符合本规程的规定外，尚应符合国家和行业现行有关标准的规定。
标准图片预览
标准内容

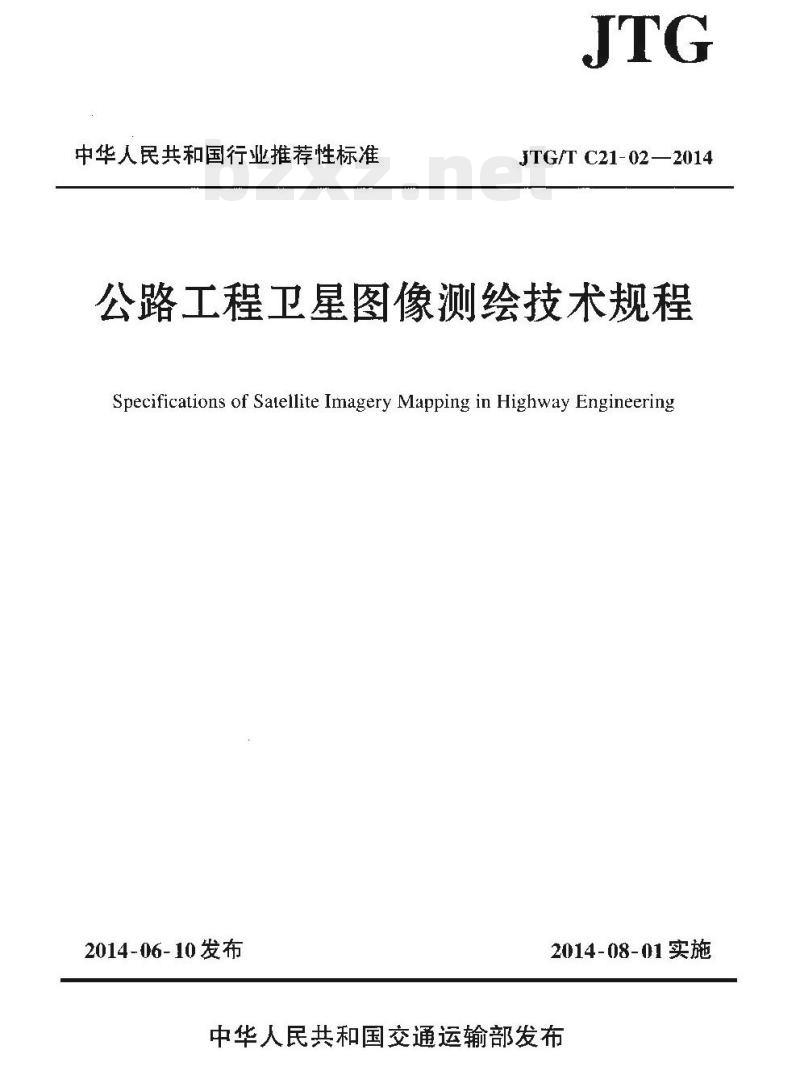

中华人民共和国行业推荐性标准JTG
JTG/T C21-02—2014
公路工程卫星图像测绘技术规程Specifications of Salellite Imagery Mapping in Highway Engineering2014-06-10发布
2014-08-01实施

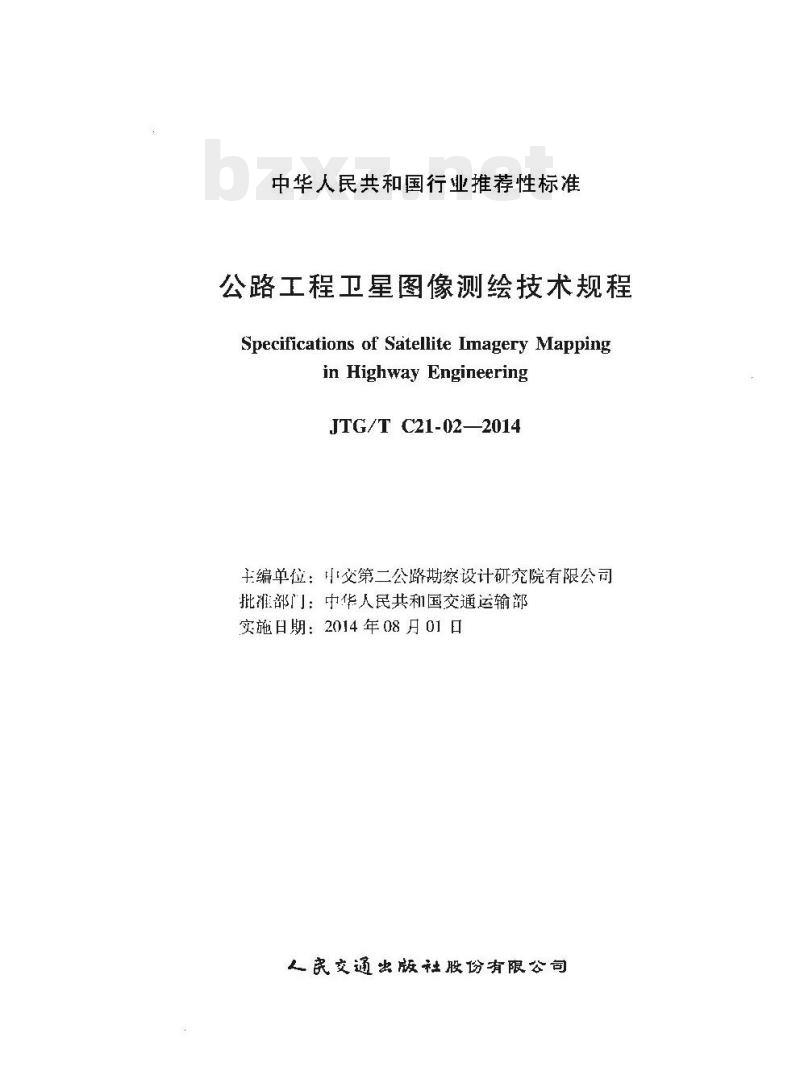

中华人民共和国交通运输部发布中华人民共和国行业推荐性标准公路工程卫星图像测绘技术规程Specifications of Satellite Imagery Mappingin HighwayEngineering
JTG/T C21-02—2014
主编单位：交第二公踏勘察设计研究院有限公司批雅部门：中华人民共和国交通运输部实施日期：2014年08月01日
人民交通出版社股份有限公司

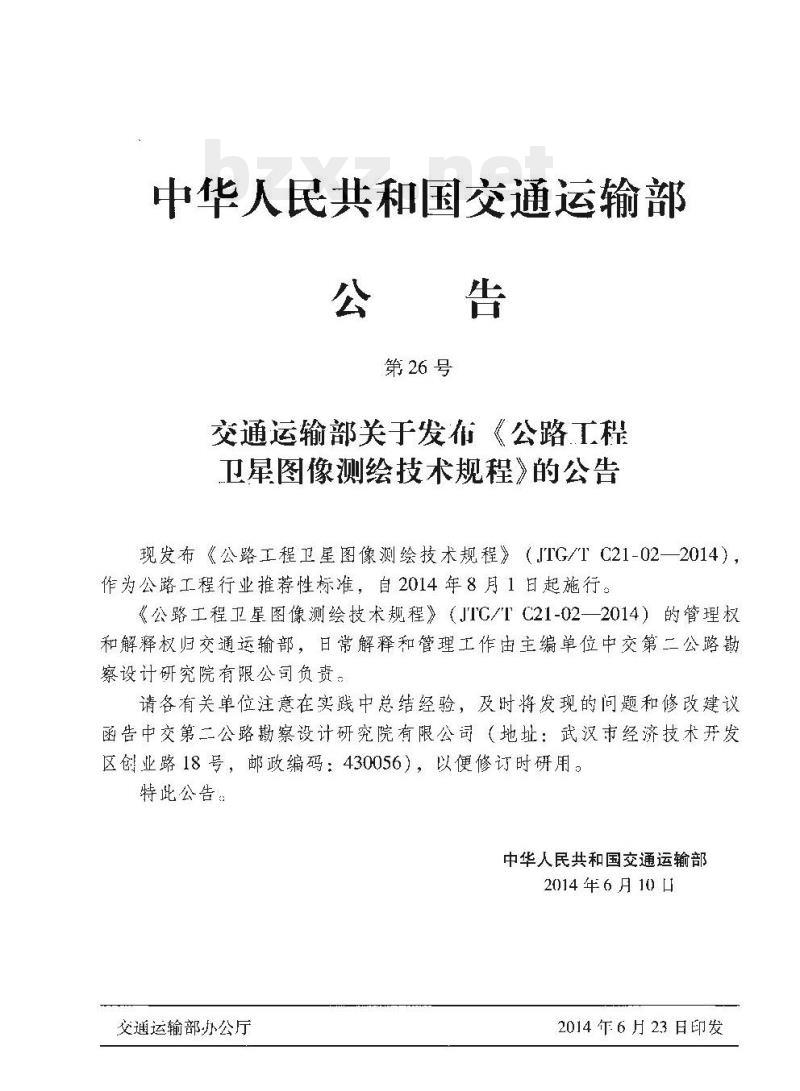

中华人民共和国交通运输部
第26号
交通运输部关于发布《公路工程卫星图像测绘技术规程》的公告现发布《公路工程卫星图像测绘技术规程》（JTG/TC21-02一2014）作为公路工程行业推荐性标准，自2014年8月1日起施行。《公路工程卫星图像测绘技术规程》（JTC/TC21-02一2014）的管理权和解释权归交通运输部，日常解释和管理工作由主编单位中交第二公路勘察设计研究院有限公司负责：
请各有关单位注意在实践中总结经验，及时将发现的问题和修改建议函告中交第二公路勘察设计研究院有限公司（地址：武汉市经济技术开发区创业路18号，邮政编码：430056），以便修订时研用。特此公告：
中华人民共和国交通运输部
2014年6月10口
交通运输部办公厅
2014年6月23日印发

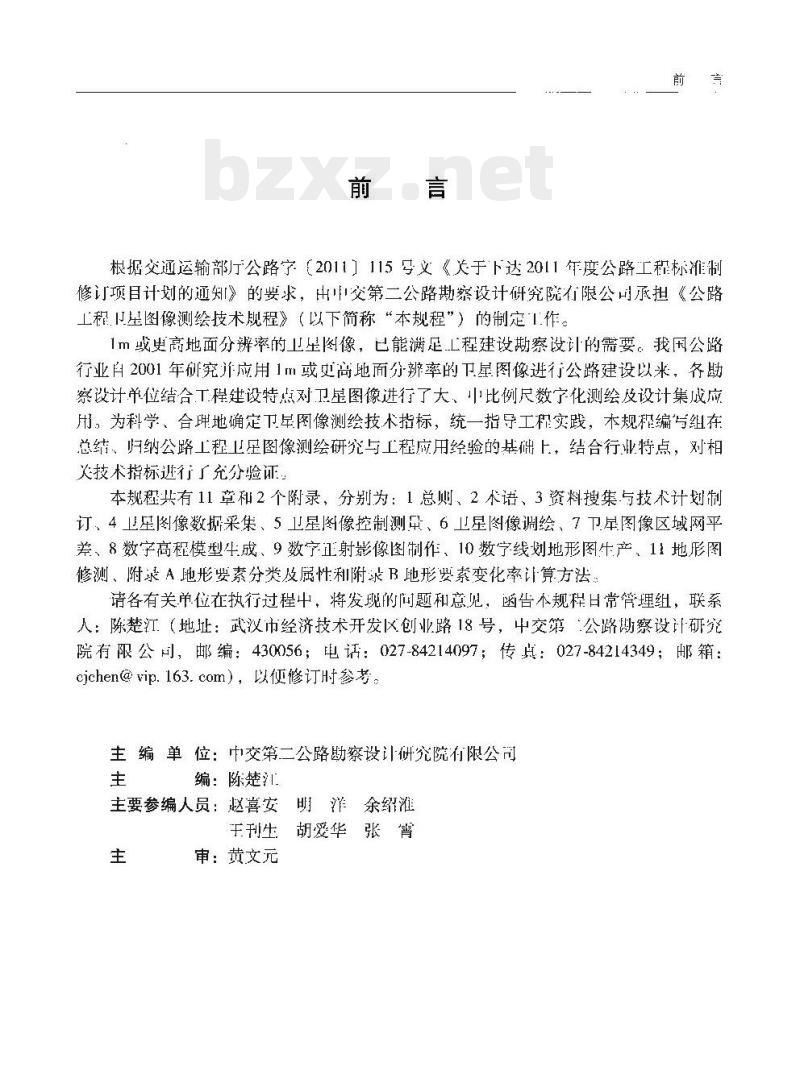

根据交通运输部厅公路字（20111115号文《关于下达2011年度公路工程标准制修订项目计划的通知》的要求，出交第二公路勘察设计研究院有限公叫承担《公路上程卫图像测绘技术舰程》（以下简称“本规程）的制定「作。1m或更高地面分辨率的卫星图像，已能满足L程建设勘察设计的需要。：我国公路行业自2001年研究开应用1m或史高地面分辨率的卫星图像进行公路建设以米，各勘察设计单位结合工程建设特点对卫星图像进行了大、比例尺数字化测绘及设计集成应片，为科学合地确定卫虽图像测绘技术指标，统一指导工程实践，本规程编与组在总结、归纳公路工程业星图像测绘研究与工程应用经验的基础上，结合行业特点，对相关技术指标进行广充分验证。
本规程共有11章和2个附录，分别为：1总则、2术语，、3资料搜集与技术计划制订、4卫图像数拆采集、5卫星图像控制测量、6卫星图像调绘、7卫星图像区域网平差、8数字高程模型牛成、9数正射影像图制作、10数字线划地形图牛产、11地形图修测、附录A地形要素分类及属性和附录B地形要素变化率计算方法：请各有关单位在执行过程中，将发现的间题和意见，函告本规程日常管埋组，联系人：陈楚江（地址：武汉市经济技术开发区创业路18号，中交第公路勘察设计研究院有限公司，邮编：430056；电话：027-84214097；传真：027-84214349；邮箱：cichen@ vip.163.com），以便修订时参考主编单，位：中交第二公路勘察设计研究院有限公司主
编：陈楚江
主要参编人员：赵喜安明余绍滩于刊生
胡愛华张霄
审：黄文元
2术语
3资料搜集与技术计划制订
3.1资料搜集
资料分析
技术设计编写
4卫星图像数据采集
-般规定
卫星图像地面分辨率选择
卫星图像采集
质量检查
资料提交
5卫星图像控制测量·
般规定
图像控制点布设
图像控制点测量bZxz.net
5.4资料提交··
6卫星图像调绘
·般规定·
调绘池围确定
6.3地物与地貌调绘
资料提交
7卫星图像区域网平差
7.1般规定·.·
卫足图像连接点选择
星图像坐标量测，
卫星图像区城网平差
7.5资料提交..
8数字高程模型生成
-般规定，
数据采集
公路1冠F呈图像测绘技术程(JTC/T C21-02 -2014)8.3数据处理.
8.4质量检查…
8.5资料提交
数字正射影像图制作
9.1—般规定·
9.2数据处聖·
9.3质量检查
9.4资料提交·
数字线划地形图生产
—·般规定
数据采集
数据编辑
质量检套
资料提交
地形图修测
附录A
附录B
般规定
数钢采集与编辑
质量检
资料提交
地形要素分类及属性
地形要素变化率计算方法
本规程用词用语说明
总 则
1.0.1为适应我国公路建设需要，规范公路工程卫星图像测绘工作技术要求，制定本规程。
1.0.2本规程适用于采用卫星图像测绘公路工程1:2000、1:5000、1:10000数字高程模型、数字正射影像图、数学线划地形图1.0.3公路1程卫星图像测绘的数学基础应符合下列规定：1测绘成果坐标系统宜采用2000国家人地坐标系：当搜集2000国家人地坐标系的大地点有困难时，坐标系统川采而1980凸安坐标系或1954年北京坐标系。2，测绘成果高程系统它采而1985国家高程基准：当授集1985困家高程基准的水准点有困难时，高程系统可采用1956年黄游高程系。3投影面的选择应使测区内投影长度变形傅小于25rmm/km。1.0.4地形类别划分应符合表1.0.4的规定。当地面坡度！相对商差有矛盾时，应以地面坡度划分为主。
表1.0.4地形类别划分
地形类别
地面坡度α（）
对高差h（m）
3≤10
1.0.5基本等高距应依据地形类别按表1.0.5确定，表1. 0.5
成图比例尺
1:2000
1:5000
1:10 00
1.0.6地形图精度应符合下列规定基本等高距（m）
10 ≤25
80≤350
1地物点平面位置中误差应小丁表1.0.6-1的规定值。山
公路工程卫星图像测绘技太规程（.ITG/TC21-02—2014）表 1. 0. 6-1
地物点平面位置中误差（图上mm）地形类别
平面位置中误差
平原、微
岸、山岭
2等高线高程中误差应小于表1.0.6-2的规定值。高程注记点的高程寸误差应小于表1.0.6-2规定值的0.7倍：
表1.0.6-2等高线高程中误差
成图比例尺
1:2 000
1:5 00
1:10(00
4.0（地形变换点）
7.0（地形变换点)
3林区、阴影覆盖的困难地区，地物点平面位置中误差和等高线高程中误差应分别小于表1.0.6-1、表1.0.6-2规定值的1.5倍1.0.7应采用中误差作为评定精度的指标，两倍中误差为极限误差。1.0.8公路工程卫星图像测绘除应符合本规程的规定外，尚应符合国家利行业现行行关标准的规定。
2术语
2.0.1卫星传感器
器satellilesensor
人造地球卫星上收集、探测、记录测量刘象的电磁波辐射，反射或散射特性的器件或装置
2.0.2 数学基础 mathcmatie hast为挠制地图地理要素分布位置和儿何精度，中一数学法则构成的基础，包括坐标系统、高程系统、投影、比例尺等：2.0.3卫星图像地面分辨率ground sampling distance指卫星图像像元大小对应的地面距离：2.0.4高分辩率卫星阁像high resolution satellite imagery指卫屈图像地而分辩率小了或等了1m的图像。2.0.5中分辨率卫星图像middlc rcsolution satellitc imagery指卫星图像地而分辨率大于【m仅小于或等于10m的图像。2.0. 6垂直偏离角tilt angle
卫星传感器主光轴与雍线的夹角：2.0.7元数据metadata
数据的内容、质量、状况和其他特性的描述性数据，2. 0.8有理函数模型rational funclion model（RFM)通过有理函数构建物方点与卫犀图像像方点的空问儿何关系的数学模型。2. 0. 9 有理多项式系数 ratiomnal molynomial coefficients(RPC）
有理幽数模型的系数，包括有理函数系数和规格化参数。2.0.10RPC 区域网平差RPC block adjustment3
公路三程卫星图像次绘技术规程（JTG/T (21-(2—2014)基于RPC的扫描条带或区城整体平差，修山卫星图像与探测目标之问的空间数学模型，并求解待定点的平面位置、高程的方法：2. 0. 11
卫星图像调绘salellile:imagery annotalion利用卫屋图像进行判读、调查和绘注！作的总称2.0. 12不规则一角网triangulated irregular network（TIN）巾不规则分布的数据点连成的一角网，是地長模型的，-种形式。2.0.13数字高程模型digital elevation model（DEM)以规则格网点的高程值表达地表起伏的数据集，2.0.14数字正射影像图digital orthophotomap经过正射投影正的影像。
(DOM）
2.0.15数字线划地形图digital line graphic（DLG）地形要紧及地理信息以数字形式表达的地形图：2.0.16地形图修测maprevision
按规修攻、删除或增补地形图内容的「作。2.0.17个面修测
lcompletelyrevision
对地形图全部地形要索及属性进行修测的作，3资料搜集与技术计划制订
3.1资料搜集
资粒搜集与技术计划制汀
3.1.1卫星图像测绘应搜集公路1.程方案、测区地形图、控制测毕成果和卫星图像等资料。
3.1.2公路工程方案资料搜集应符合下列规定：1「程可行性研究阶段，成搜集路线走廊带及互通枢纽、特大桥、特长隧道、服务区的工程方案。
2初测阶段，应搜集」程可行性研究路线走廊带及控制节点，以及拟定的路线、通枢红、大桥、特大桥、隧道利服务区的工程方案，3一次定测阶段，应搜集路线、桥梁、隧道、路线交叉的程方案。3.1.3测区地形图资料搜集应符合下列规定：1:E程可行性研究阶段搜集的地形图最小比例尺应不小于1:50000。2初测阶段或一次定测阶段搜集的地形图最小比例尺应不小1:10000。3
当测区有数学地形产品时，宜搜集相应比例尺的数字化产品及其儿数据：3.1.4控制测量成果资料成搜集测区内一级或一级以上平面控制点、五等或五等以上高程控制点资料，以及似大地水准面模型数据。3.1.5卫星图像资料应搜集测区内存挡卫星图像的相关资料，包括星传感器、卫星图像地所分辨率及采集时间等。3.2资料分析
应分析公路工程方案，并应确认卫望图像测绘范围。3,2. 1
3.2.2应分析地形资料的覆盖范围、牛产时间、平面坐标系统利高程系统。3.2.3
应分析控制点的分布位胃、精度等级、坐标系统和高程系统，以及似人地水公路二程.7呈图像测绘技术规（JTC/T C21-02-2014)准面模型精度。
3.2.4应分析存档卫星图像的采集模式、能达到的精度和现势性，以及多景单片卫星图像构成立体模型的可能性
3.3技术设计书编写
3.3.1、技术设计应包括作业依据、实施方案、质量检查、进度安排、资料提交等内容
3.3.2作业依据应包括星图像传感器、卫星图像地面分辩率选用的依据，以及引邢标准或其他技术文件等。
3.3.3实施方案应包括卫星图像测绘的技术流程、作业方法、软硬件配等。3.3.4质量检查应包括检查内容、检杏方法和抽检比例等。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
