JT/T 1063-2016
基本信息
标准号： JT/T 1063-2016
中文名称：桥梁用填充型环氧涂层钢绞线拉索
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：5038108
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 1063-2016.
1范围
JT/T 1063规定了桥梁用填充型环氧涂层钢绞线拉索的分类结构规格和型号、技术要求、试验方法、检验规则、标志、包装运输和储存。
JT/T 1063适用于公路及城市道路斜拉桥的拉索,其他工程结构的拉索亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 197普通螺纹公差
GB/T 228. 1金属材料拉伸试验第1部分:室温试验方法GB/T 230. 1金属材料洛氏硬度试验 第1 部分:试验方法(A、B.C、D、E、F、G.H、K、N.T标.尺)
CB/T 231. 1金属材料布氏硬度试验 第 1部分:试验方法
GB/T 264石油产品酸值测定法
GB/T 265石油产品运动粘度测定法和动力粘度计算法
GB/T 269润滑脂和石油脂锥人度测定法
GB/T 512润滑脂水分测定法
GB/T 528硫化橡胶或热塑性橡胶拉伸 应力应变性能的测定
GB/T 699优质碳素结构钢
GB/T 700碳素结构钢
GB/T 1804一般公差 未注公差的线性和角度尺寸的公差
GB/T 2361防锈油脂湿热试验法
GB/T 3077合金结构钢
GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验
GB/T 4162锻轧钢棒超声检测方法
GB/T 4929润滑脂滴点测定法
GB/T 4985石油蜡针人度测定法
1范围
JT/T 1063规定了桥梁用填充型环氧涂层钢绞线拉索的分类结构规格和型号、技术要求、试验方法、检验规则、标志、包装运输和储存。
JT/T 1063适用于公路及城市道路斜拉桥的拉索,其他工程结构的拉索亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 197普通螺纹公差
GB/T 228. 1金属材料拉伸试验第1部分:室温试验方法GB/T 230. 1金属材料洛氏硬度试验 第1 部分:试验方法(A、B.C、D、E、F、G.H、K、N.T标.尺)
CB/T 231. 1金属材料布氏硬度试验 第 1部分:试验方法
GB/T 264石油产品酸值测定法
GB/T 265石油产品运动粘度测定法和动力粘度计算法
GB/T 269润滑脂和石油脂锥人度测定法
GB/T 512润滑脂水分测定法
GB/T 528硫化橡胶或热塑性橡胶拉伸 应力应变性能的测定
GB/T 699优质碳素结构钢
GB/T 700碳素结构钢
GB/T 1804一般公差 未注公差的线性和角度尺寸的公差
GB/T 2361防锈油脂湿热试验法
GB/T 3077合金结构钢
GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验
GB/T 4162锻轧钢棒超声检测方法
GB/T 4929润滑脂滴点测定法
GB/T 4985石油蜡针人度测定法
标准图片预览

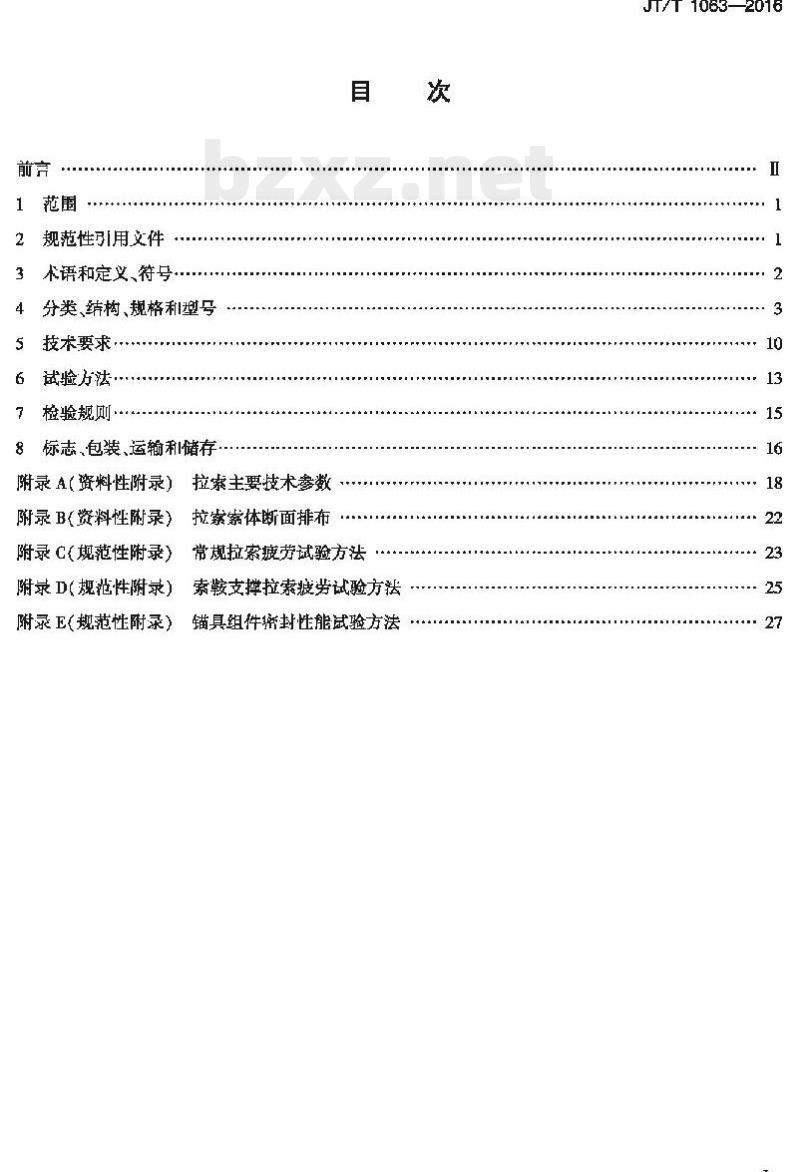

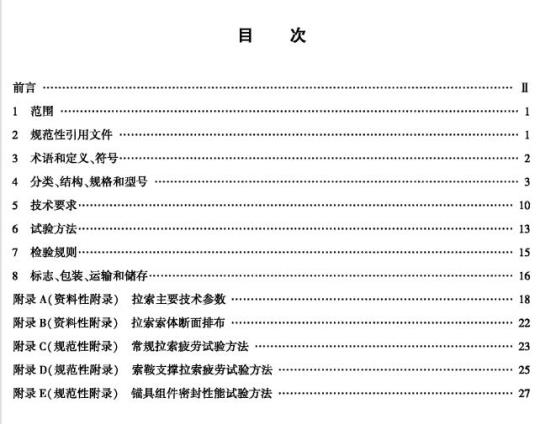

标准内容
规范性引用文件.
术语和定义、符号
分类、结构、规格和型号
技术要求
试验方法·…
检验规则·
标志，包装、运输和储存
附录A(资料性附录)
拉索主要技术参数
附录B（资料性附录）
拉案案体断面排布
附录C（现范性附录）
附录 D(规范性附录)
常规拉案疲劳试验方法
索鞍支撑拉索疲劳试验方法
附录E(规范性附录）
锚具组件封性能试验方法
JT/T 1063-2016
JT/T 10632016

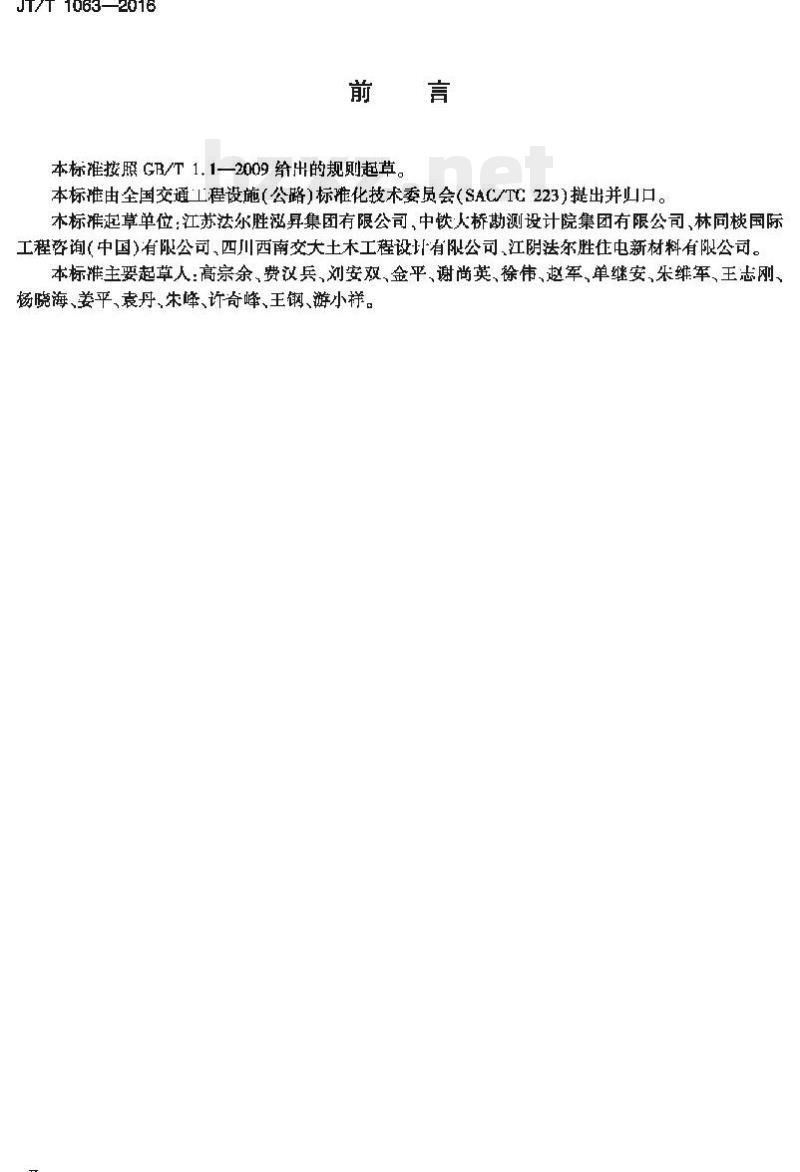

本棕准接照GB/1、1—2009给出的规则草。本标推由全国交通工程设施（公路）标推化技术委员会（SAC/TC223）提出并归口。本标准起草单位：江苏法尔胜涵昇集团有限公司，中铁人桥勘测设计院集团有限公司、林同榄国际工程容询（中国）有限公司、四川西南交大土木工程设计有限公司、江阴法尔胜电新材料有限公司。本标推主要起草人：高宗余、费汉兵、刘安双、金平、谢尚英、徐伟、赵军、单继安、朵维军、王志刚、杨晓海、姜平、袁丹、宋峰、许奇峰、王钢、游小。1范围

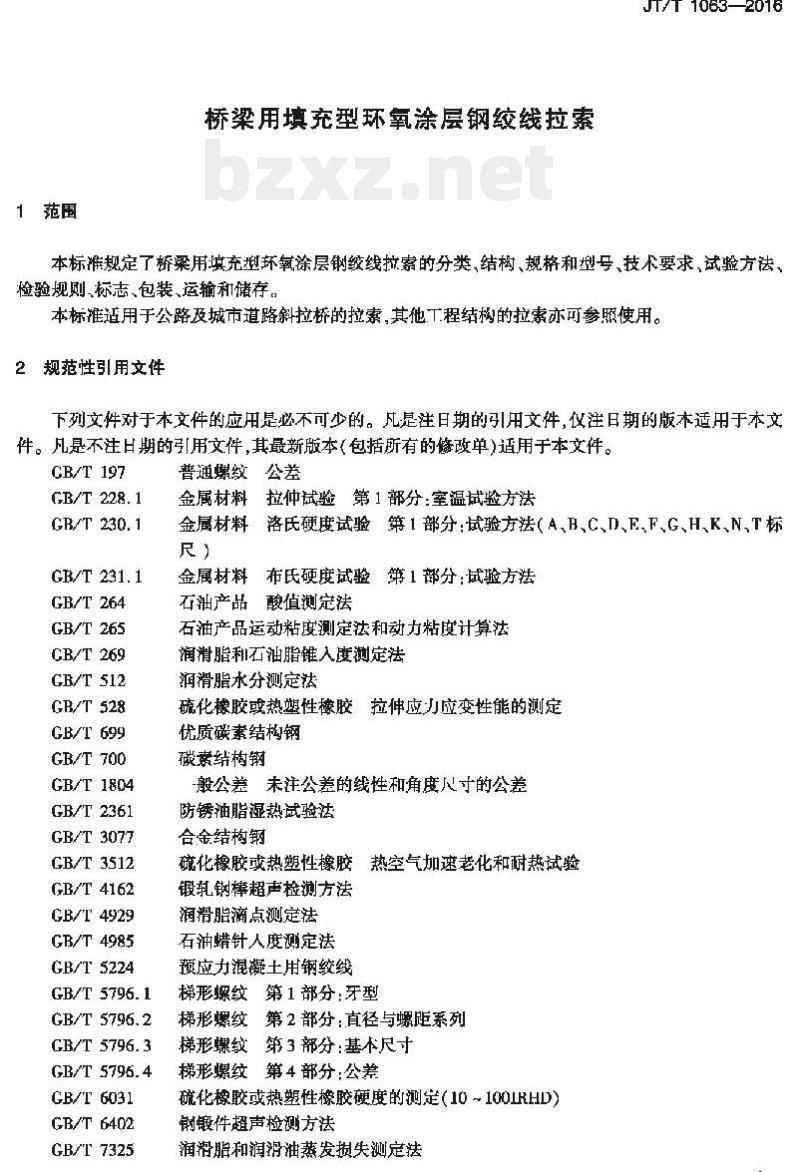

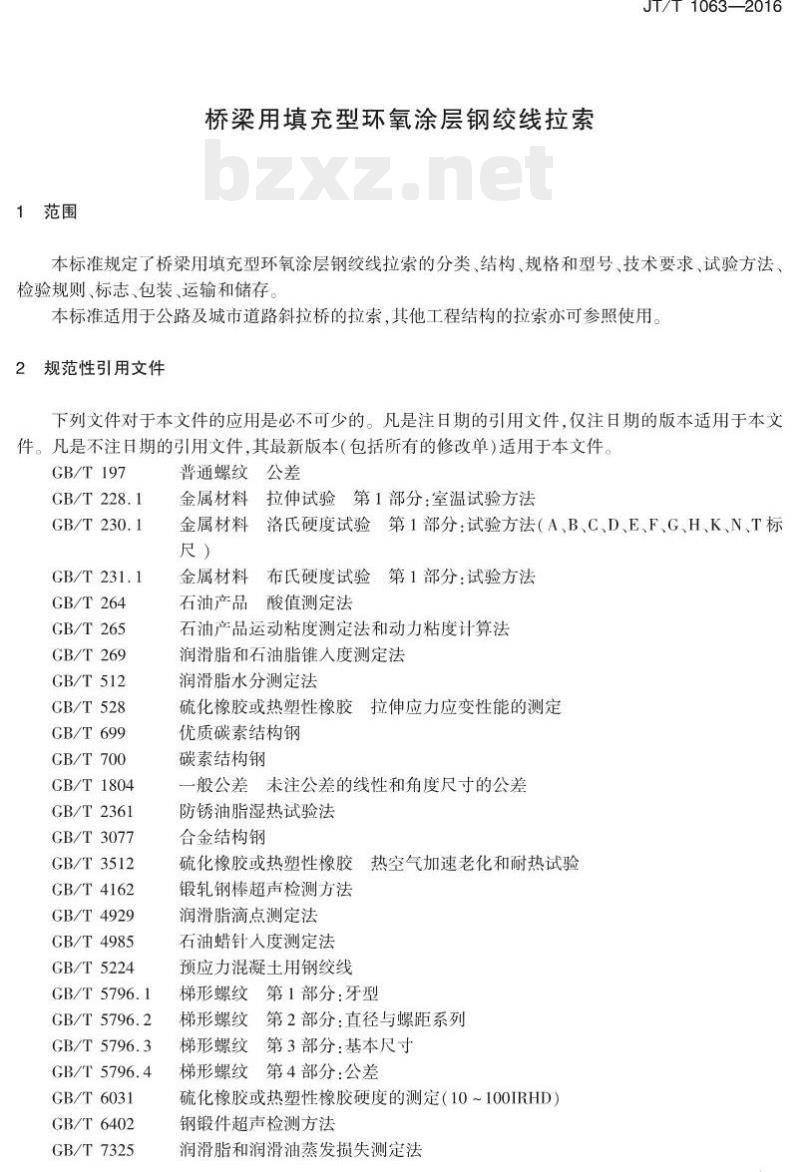

桥梁用填充型环氧涂层钢绞线拉索JT/T1063—2016
本标准规定了桥梁用填充型环氧涂层钢绞线拉索的分类、结构、规格和型号、技术要求、试验方法、检验规则、标志、包装、运输和储存本标准适用于公路及城市道路斜拉桥的拉索，其他工程结构的拉索亦可参照使用。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T197
GB/T228.1
GB/T230.1
CB/T231.1
GB/T 264
GB/T265
GB/T269
GB/T512
GB/T528
CB/T699
GB/T700
CB/T1804
GB/T2361
GB/T3077
GB/T3512
GB/T4162
GB/T4929
GB/T 4985
GB/T5224
GB/T 5796.1
GB/T 5796.2
GB/T 5796.3
GB/T 5796.4
GB/T6031
GB/T6402
GB/T7325
普通螺纹公差
金属材料拉伸试验第1部分：室温试验方法金属材料洛氏硬度试验第1部分：试验方法A、B、C、DE、F、G、H、K、N、T标尺）
金属材料布氏硬度试验第1部分：试验方法石油产品酸值测定法
石油产品运动粘度测定法和动力粘度计算法润滑脂和石油脂锥入度测定法
润滑脂水分测定法
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定优质碳素结构钢
碳素结构钢
一般公差未注公差的线性和角度尺寸的公差防锈油脂湿热试验法
合金结构钢
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验锻轧钢棒超声检测方法
润滑脂滴点测定法
石油蜡针人度测定法
预应力混凝土用钢绞线
梯形螺纹第1部分：牙型
梯形螺纹第2部分：直径与螺距系列梯形螺纹第3部分：基本尺寸
梯形螺纹第4部分：公差
硫化橡胶或热塑性橡胶硬度的测定（10~100IRHD）钢锻件超声检测方法
润滑脂和润滑油蒸发损失测定法1范围
桥梁用充型环氧涂层钢绞线拉索JT/T 1063-2016
本标推规定了桥梁用填充型环氧涂层钢绞线拉案的分类、结构、规格和型号、技术要求、试验方法、检验规则标志、包装运输和储存。本标推适用于公路及城市道路斜拉桥的拉索，其他T程结构的拉素亦可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。CB/T 197
GB/T 228. 1
GB/T 230.1
GB/T 231.1
GB/T 264
GB/T 265
CB/T 269
GB/T512
GR/T 528
GB/T 699
GB/T 700
GB/T 1804
GB/T 2361
GB/T 3077
GB/T 3512
GB/T 4162
GB/T 4929
GB/T 4985
GB/T 5224
GB/T 5796.1
GB/T 5796.2
GB/T 5796.3
GB/T 5796. 4
GB/T 6031
GB/T 6402
GB/T 7325
普通螺纹公差
金属材料拉仲试验第1部分：室温试验方法金属材料洛氏硬度试验第1部分;试验方法(A、B、C、D、E、F、G、H、K、N、T标尺)
金属材料布氏硬度试验第1部分：试验方法石油产品酸值测定法
石油产品运动粘度测定法和动力粘度计算法润滑脂和石油脂锥入度测定法
润滑脂水分测定法
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定优质碳素结构钢
碳素构钢
般公差未注公差的线性和角度寸的公差防锈油脂湿热试验法
合金结构钢
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验锻轧钢棒超声检测方法
润滑胎滴点测定法
石油蜡针人度测定法
预应力混凝土用钢绞线
梯形螺纹第1部分：牙型
梯形螺纹第2部分直径与螺距系列梯形螺致第3部分：基不尺寸
梯形螺纹第4部分·公差
硫化橡胶或热塑性橡胶硬度的测定（10～100LRHD）钢锻件超声检测方法
润滑脂和润滑油蒸发损失测定法1

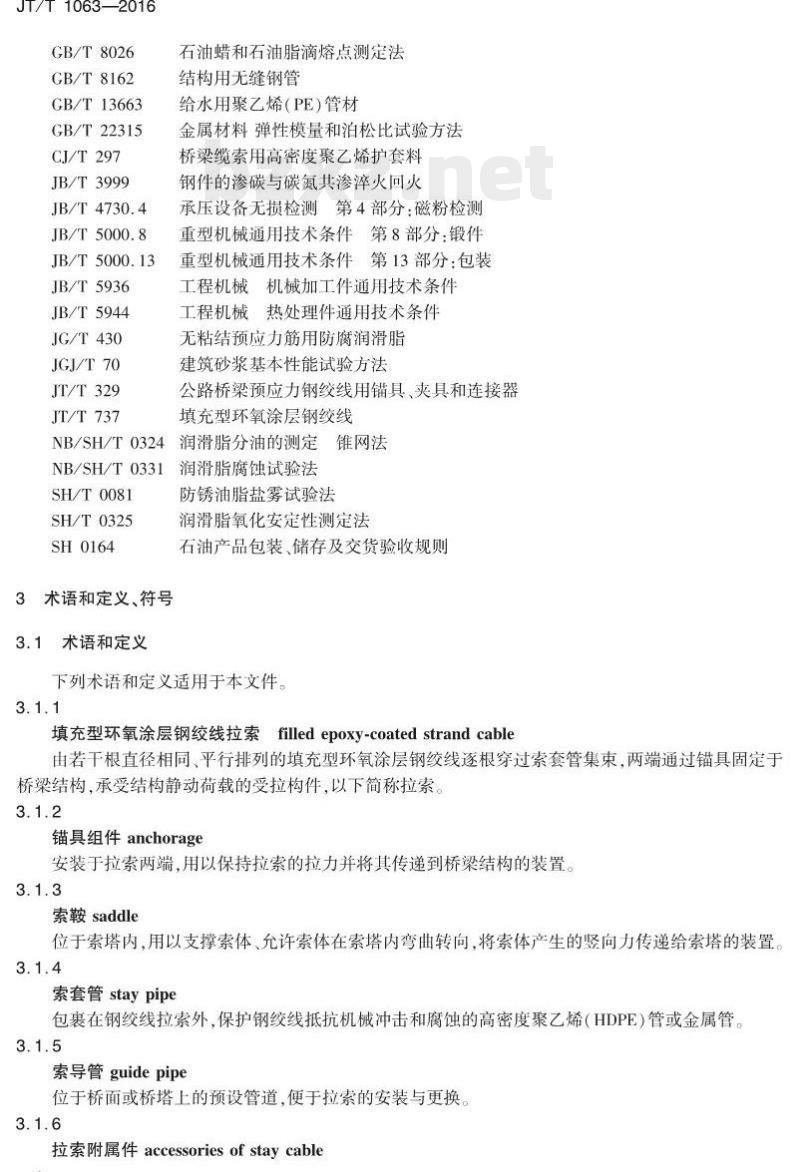

JT/T1063—2016
GB/T8026
GB/T 8162
GB/T13663
GB/T22315
CJ/T297
JB/T3999
JB/T4730.4
JB/T5000.8
JB/T5000.13
JB/T5936
JB/T5944
JG/T430
JGJ/T70
JT/T329
JT/T737
石油蜡和石油脂滴熔点测定法
结构用无缝钢管
给水用聚乙烯（PE）管材
金属材料弹性模量和泊松比试验方法桥梁缆索用高密度聚乙烯护套料钢件的渗碳与碳氮共渗萍火回火承压设备无损检测第4部分：磁粉检测重型机械通用技术条件第8部分：锻件重型机械通用技术条件第13部分：包装工程机械机械加工件通用技术条件工程机械热处理件通用技术条件无粘结预应力筋用防腐润滑脂
建筑砂浆基本性能试验方法
公路桥梁预应力钢绞线用锚具、夹具和连接器填充型环氧涂层钢绞线
NB/SH/T0324润滑脂分油的测定锥网法NB/SH/T0331润滑脂腐蚀试验法
SH/T0081
SH/T0325
SH0164
3：术语和定义、符号
3.1术语和定义
防锈油脂盐雾试验法
润滑脂氧化安定性测定法
石油产品包装、储存及交货验收规则下列术语和定义适用于本文件。3.1.1
填充型环氧涂层钢绞线拉索filledepoxy-coatedstrandcable由若干根直径相同、平行排列的填充型环氧涂层钢绞线逐根穿过索套管集束，两端通过锚具固定于桥梁结构，承受结构静动荷载的受拉构件，以下简称拉索。3.1.2
锚具组件anchorage
安装于拉索两端，用以保持拉索的拉力并将其传递到桥梁结构的装置。3.1.3
索鞍saddle
位于索塔内，用以支撑索体、允许索体在索塔内弯曲转向，将索体产生的竖向力传递给索塔的装置3.1.4
索套管staypipe
包裹在钢绞线拉索外，保护钢绞线抵抗机械冲击和腐蚀的高密度聚乙烯（HDPE）管或金属管。3.1.5
索导管guidepipe
位于桥面或桥塔上的预设管道，便于拉索的安装与更换。3.1.6
拉索附属件accessoriesofstaycable2
JT/T1063—2016
对拉索安装、防护起辅助作用的构件，包括保护罩、索箍、防水罩、索套管伸缩补偿装置等3.1.7
锚固段anchoragezone
与锚具连接，将索力传递给桥梁结构的拉索部分。3.1.8
过渡段transitionzone
导管入口到锚固段之间的拉索部分。3.1.9
自由段freelength
除锚固段、过渡段及索鞍段（如有）之外的拉索部分3.1.10
内置式减振器dampingdevice
安装于拉索过渡段内，控制和减缓拉索振动的装置，一般由定位、调节部件和橡胶减振块组成。3.1.11
防腐材料anti-corrosionmaterial填充于锚具组件内，对锚具内部和拉索两端外露部分钢绞线进行防护的材料。3.2符号
下列符号适用于本文件。
A单根填充型环氧涂层钢绞线的公称截面积，单位为平方毫米（mm2）；E-—填充型环氧涂层钢绞线的弹性模量，单位为兆帕（MPa)；钢绞线一锚具组件疲劳试验下限荷载，单位为千牛（kN）；F
-试验用填充型环氧涂层钢绞线（截面以A，计）实测极限抗拉强度平均值（不少于3根试f
件），单位为兆帕（MPa）；
fu——填充型环氧涂层钢绞线抗拉强度标准值，单位为兆帕（MPa)；一索鞍最小弯曲半径，单位为毫米（mm）；Rmn
-HDPE索套管外径与壁厚比值；
疲劳试验应力幅，单位为兆帕（MPa）。分类、结构、规格和型号
4.1分类
拉索按使用情况分为：
常规拉索，代号为XL；
b）索鞍支撑拉索，代号为AXL。拉索锚具组件按调节方式分为：4.1.2
a）可调锚具：
1）有支撑简可调锚具，代号为YM；2）无支撑筒可调锚具，代号为WM；b）固定锚具，代号为GM。
4.1.3拉索索鞍按结构组成分为：a）整束内外套管式索鞍，代号为ZSA；b）
分线导管式索鞍：
JT/T1063—2016
密集组合分线式索鞍，代号为FMA：箱型分线式索鞍.代号为FXA。
常规拉索
说明：
常规拉索由锚固段、过渡段和自由段组成，见图1。梁端锚固段
梁端过渡段；
自由段；
4.2.1.2锚固段
塔端过渡段：
塔端锚固段。
图1常规拉索结构示意图
按拉索调索方式，常规拉索锚固段可采用可调锚具或固定锚具。可调锚具，适用于需在主梁或索塔处进行整束调索的场合：a）
1）有支撑筒可调锚具（YM），其结构由锚具保护罩、防松装置、夹片、锚板、支撑筒、调节螺母、密封装置及防腐材料等组成，见图2；2)
无支撑筒可调锚具（WM），其结构由锚具保护罩、防松装置、夹片、锚板、调节螺母、密封装置及防腐材料等组成，见图3；
b）固定锚具（GM），适用于主梁或索塔处无需整束调索的场合，其结构由锚具保护罩、防松装置、夹片锚板、密封筒、密封装置、防腐材料等组成，见图4。4
说明：
保护罩：
防腐材料：
防松装置；
一夹片；
说明：
1保护罩：
一防腐材料：
一防松装置：
夹片；
锚板：
支撑筒：
调节螺母：
锚垫板：
-调节螺母：
锚垫板：
锚板：
索导管：
密封装置：
防腐材料：
填充型环氧涂层钢绞线：
一索导管。
有支撑筒可调锚具（YM）结构示意图11
9—密封装置：
10—防腐材料；
一填充型环氧涂层钢绞线
图3无支撑筒可调锚具（WM）结构示意图12
JT/T1063—2016
JT/T1063—2016
说明：
1—保护罩：
一防腐材料；
一防松装置：
夹片：
一锚板：
锚垫板：
密封装置：
防腐材料：
4.2.1.3过渡段和自由段
9—索导管：
填充型环氧涂层钢绞线。
图4固定锚具（GM）结构示意图
过渡段和自由段，其结构由填充型环氧涂层钢绞线、内置式减振器、索套管和附件（索箍、防水罩和索套管伸缩补偿装置）等组成，见图5。b
说明：
梁端过渡段；
自由段；
塔端过渡段：Www.bzxZ.net
梁端索导管：
内置式减振器：
索箍：
防水罩；
填充型环氧涂层钢绞线：
索套管：
索套管伸缩补偿装置：
塔端索导管
图5拉索过渡段和自由段结构示意图4.2.2
索鞍支撑拉索
说明：
索鞍支撑拉索，其结构由锚固段、过渡段、自由段及索鞍段组成，见图6。a
梁端锚固段：
梁端过渡段：
自由段；
4.2.2.2锚固段
塔端过渡段；
1/2索鞍段。
图6索鞍支撑拉索结构示意图
锚固段采用无支撑简可调锚具（WM），其结构见4.2.1.24.2.2.3过渡段和自由段
过渡段和自由段结构见4.2.1.3。4.2.2.4索鞍段
JT/T1063—2016
索鞍结构有两种形式，即：整束内外套管式索鞍厂见图7a）1和分线导管式索鞍，其中分线导管式索鞍又分为密集组合分线式索鞍[见图7b)]和箱型分线式索鞍[见图7c)]。7
JT/T1063—2016
说明：
一剪力键；
钢绞线：
内套管：
外套管：
锚垫板：
a)整束内外套管式索鞍结构示意图B
b)密集组合分线式索鞍结构示意图Ba
c)箱型分线式索鞍结构示意图
钢分线管：
钢箍：
分线管：
分线板：
-填充料；
钢箱。
图7索鞍结构示意图
4.3规格
4.3.1拉索主要技术参数参见附录A。4.3.2拉索索体截面排布参见附录B。4.4型号
拉索型号
拉索型号表示方法见图8
企业代号(需要时标)：
绞线根数：
钢绞线公称直检，单位为毫米(mm)：拉索分类代号，见4.1.1。
示例1：巾55根g15.20mm填充型坏氧涂层钢绞线组成的常规拉索，标记为：XL15.2-55。JT/T1063—2016
示例2：山31根15.70mm填充型坏涂层钢绞线组成的索鞍支撑拉索，际记为：A×T.15.7-31。图8拉索型号表示方法
4.4.2拉索锚具组件型号
拉索锚具组件型号表示方法见图9企业代号(需要时标注)：
例绞线根数；
钢绞线公称直径，单位为宅米(mm)；储具分类代号，见4.1.2。
示例1：错固55根15.20mm填充型环氧涂层纲绞线的有支摔筒可调错具，标记为：YM15.2-55，示例2：铺固31根钟15.7mm填充型环氧涂层钢绞线的固定销息，标记：【M15.7-31图9拉索锚具组件型号表示方法
4.4.3拉索索鞍型号
拉索索鞍型号表示方法见图10
全业代号（需要时标注）；
钢绞线报数：
钢绞线公称直轻，单位为毫米（mm）索鞍分类代号，见4.1.3。
示例1：支撑55根中15.20mm填充型环氧涂尺钢绞线的整束内外套管式案胺，标记为：7SA15.2-55示例2：支撑31枢15.70mm填充型环氧涂层钢绞线的密集红合分线式紧鞍，标记为：FMA15.7-31。图10索鞍型号表示方法
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
