JT/T 1131-2017 钢桥面铺装冷拌树脂沥青

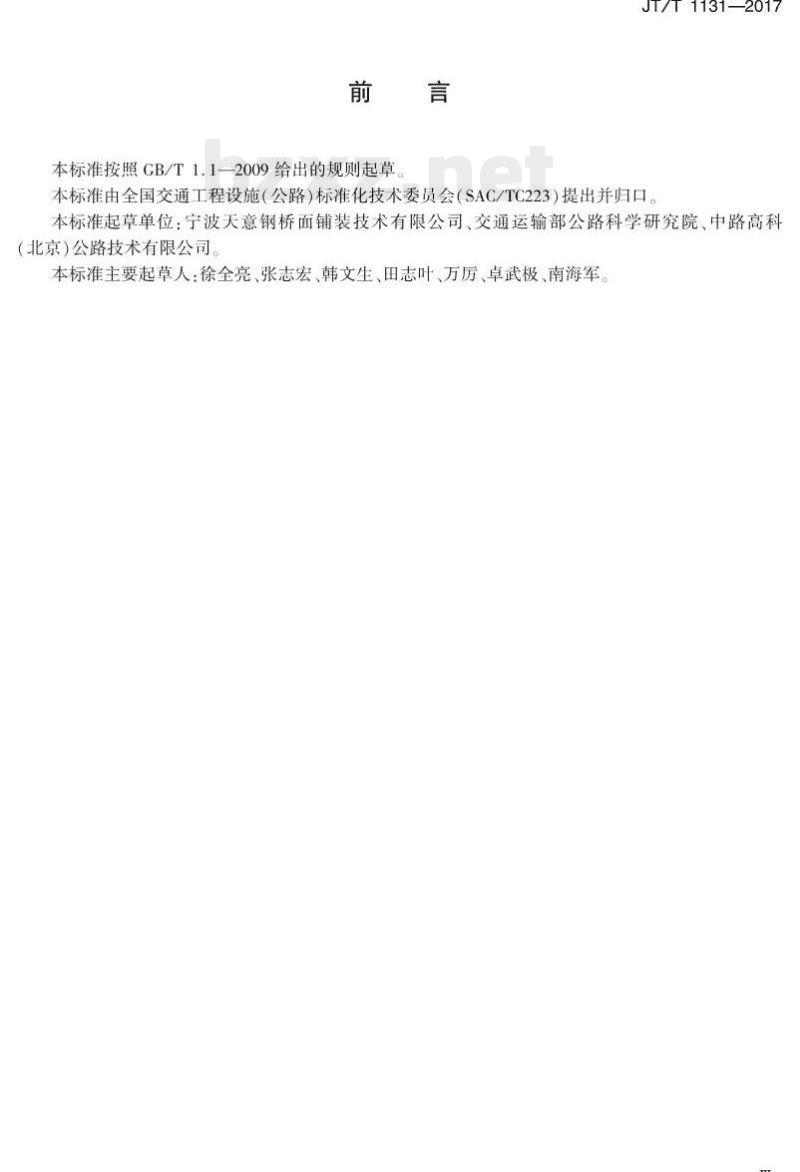

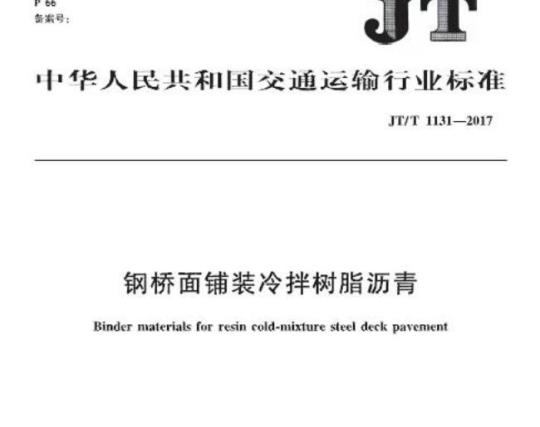

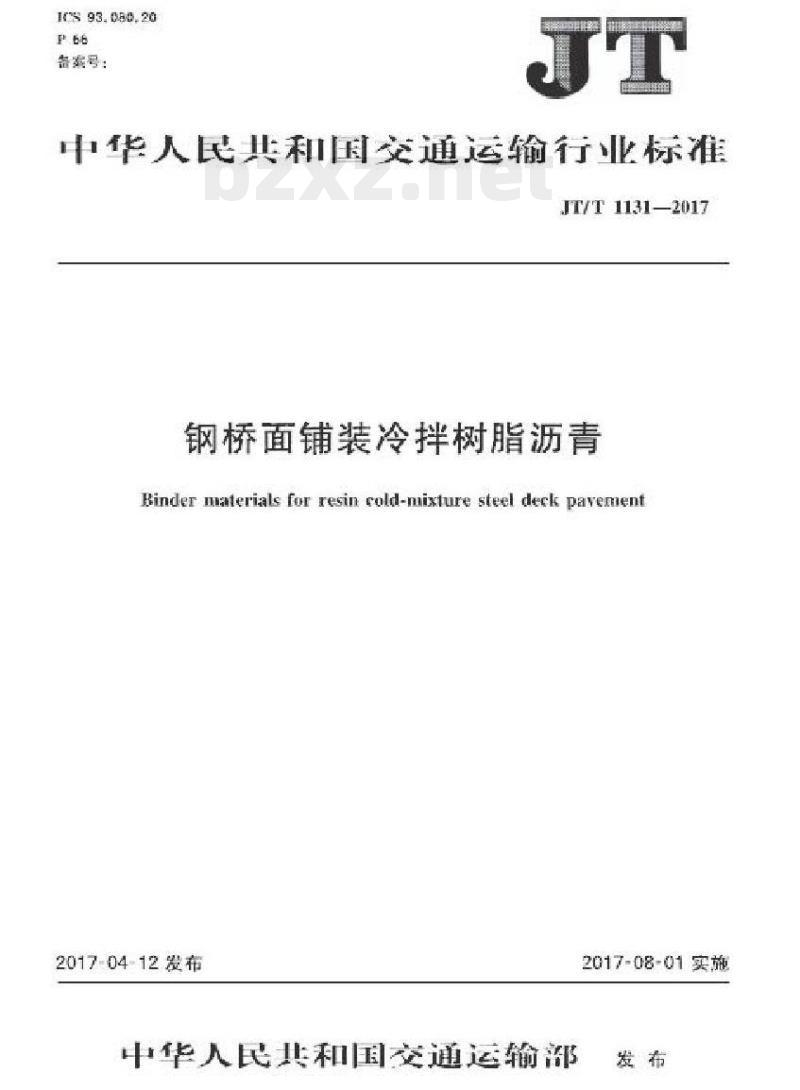

中华人民共和国交通运输行业标准 JT/T 1131-2017 钢桥面铺装冷拌树脂沥青 Binder materials for resin cold-mixture steel deck pavement 发布日期：2017-04-12 实施日期：2017-08-01 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：宁波天意钢桥面铺装技术有限公司、交通运输部公路科学研究院、中路高科（北京）公路技术有限公司。 本标准主要起草人：徐全亮、张志宏、韩文生、田志叶、万厉、卓武极、南海军。 1 范围 本标准规定了钢桥面铺装冷拌树脂沥青的分类、技术要求、试验方法、检验规则，以及包装、标志、运输和储存要求。 本标准适用于钢桥面铺装用冷拌树脂沥青的生产检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本部分。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 325.3 GB/T 528 GB/T 13252 GB/T 16422 JT/T 620 3 术语和定义 下列术语和定义适用于本文件。 3.1 冷拌树脂沥青 (resins asphalt)：由环氧树脂、固化剂、石油沥青等组成，可在常温下使用的树脂沥青。由 A、B 两个组分构成，其中 A 组分是环氧树脂与石油沥青等的混合物，B 组分是常温固化剂和石油沥青等的混合物。 3.2 钢桥面铺装冷拌树脂沥青 (resin asphalt for steel deck pavement)：专用于钢桥面铺装的冷拌树脂沥青。 3.3 树脂沥青高温稳定性 (high temperature stability of resin asphalt)：树脂沥青在 180℃ 温度下抵抗物理外观变化及质量损失的性能。 4 分类 冷拌树脂沥青按使用功能的不同分为界面黏结用树脂沥青（简称 EBCL 树脂沥青）和混合料拌和用树脂沥青（简称 RA 树脂沥青）两类。 5 技术要求 5.1 EBCL 树脂沥青 5.1.1 EBCL 树脂沥青不应含甲苯、二甲苯等有害挥发性溶剂，不得有刺鼻异味。 5.1.2 EBCL 树脂沥青的技术要求应符合表 1 的规定： 【表 1 EBCL 树脂沥青技术要求】 项目 | 70℃ 拉拔强度 (MPa) | 25℃ 拉拔强度 (MPa) | 70℃ 剪切强度 (MPa) | 25℃ 剪切强度 (MPa) | 指干时间 (25℃) (h) | 固化时间 (25℃) (h) | 断裂强度 (25℃) (MPa) | 断裂伸长率 (25℃) (%) | 高温稳定性 (180℃, 1h) (质量损失 %) | 流动性 (25℃) | 流动性 (-10℃) | 外观 | 紫外老化后断裂强度 (25℃) (MPa) 技术要求 | ≥10 | ≥12 | ≥8 | ≥5 | 1~3 | ≤72 | ≥20 | >2 | ≤1.5 | 目测不流淌 | 无气孔、鼓包、分解、变质现象 | >5 5.2 RA 树脂沥青 5.2.1 RA 树脂沥青不应含甲苯或二甲苯等有毒有害物质或挥发性溶剂。 5.2.2 RA 树脂沥青的技术要求应满足表 2 的规定： 【表 2 RA 树脂沥青技术要求】 项目 | 黏度 (25℃) (Pa·s) | 指干时间 (25℃) (h) | 固化时间 (25℃) (h) | 断裂伸长率 (25℃) (%) | 断裂强度 (25℃) (MPa) | 高温稳定性 (180℃, 1h) (质量损失 %) | 外观 | 紫外老化后断裂强度 (25℃) (MPa) 技术要求 | ≥10 | ≥6 | ≤72 | >50 | ≥20 | ≤7 | 无气孔、鼓包、分解、变质现象 | ≥8 6 试验方法 6.1 拉拔强度试验：按附录 A 的规定进行。 6.2 剪切强度试验：按附录 B 的规定进行。 6.3 指干时间试验：按附录 C 的规定进行。 6.4 固化时间试验：按附录 D 的规定进行。 6.5 断裂强度及断裂伸长率试验：按附录 E 的规定进行。 6.6 树脂沥青高温稳定性试验：按附录 F 的规定进行。 6.7 黏度试验：按附录 G 的规定进行。 6.8 紫外老化试验：按附录 H 的规定进行。 7 检验规则 7.1 检验分类与检验项目 7.1.1 树脂沥青的检验分为型式检验和出厂检验。检验项目见表 3 和表 4。 EBCL 树脂沥青检验项目： - 型式检验：拉拔强度（70℃）、拉拔强度（25℃）、剪切强度、指干时间、固化时间、断裂伸长率（25℃）、断裂伸长率（-10℃）、断裂强度（25℃）、断裂强度（-10℃）、流动性、高温稳定性、外观、质量损失、紫外荧光老化后断裂强度（25℃）、黏度。 - 出厂检验：拉拔强度（70℃）、拉拔强度（25℃）、剪切强度、指干时间、固化时间、断裂伸长率（25℃）、断裂伸长率（-10℃）、断裂强度（25℃）、断裂强度（-10℃）、流动性、高温稳定性、外观、质量损失、紫外荧光老化后断裂强度（25℃）。 RA 树脂沥青检验项目： - 型式检验：黏度、指干时间、固化时间、断裂伸长率（25℃）、断裂伸长率（-10℃）、断裂强度（25℃）、断裂强度（-10℃）、高温稳定性、外观、质量损失、紫外荧光老化后断裂强度（25℃）。 - 出厂检验：黏度、指干时间、固化时间、断裂伸长率（25℃）、断裂伸长率（-10℃）、断裂强度（25℃）、断裂强度（-10℃）、高温稳定性、外观、质量损失、紫外荧光老化后断裂强度（25℃）。 7.1.2 有下列情况之一时，应进行型式检验： a) 产品更新换代，改变配方； b) 生产胶结料的原材料更换厂家或货源； c) 生产工艺和流程发生明显改变； d) 长期停产后，恢复生产； e) 出厂检验结果与型式检验的结果出现较大差异； f) 发生了其他可能影响胶结料品质的情况。 7.2 组批与抽样 7.2.1 EBCL 树脂沥青以同品种同标号的产品 10t 为一批，生产量小于 10t 的为一批。在每批 EBCL 树脂沥青中，可任意抽取 A、B 组分各 3 桶作为检测取样样品，打开 A、B 组分桶盖，应采用电动搅拌机将 A、B 组分分别搅拌不少于 3min，搅拌后每桶取样不少于 3kg。 7.2.2 RA 树脂沥青以同品种同标号的产品 30t 为一批，生产量小于 30t 的为一批。在每批 RA 树脂沥青中，可任意抽取 A、B 组分各 3 桶作为检测取样样品，打开 A、B 组分桶盖，必须用电动搅拌机将 A、B 组分分别搅拌不少于 3min，搅拌后每桶取样不少于 3kg。 7.3 判定规则 a) 应对 3 组样品分别进行检验。若 3 组样品的检验结果全部符合相对应表 3 或表 4 的技术要求，则判定该批产品为合格产品，否则为不合格产品。 b) 使用单位有权按本标准规定对收到的树脂沥青进行检验，如检验结果不符合本标准规定的可以提出第三方复检要求，复验的结果将作为产品合格与不合格依据。 8 标志、包装、运输和储存 8.1 标志 产品出厂发货时，包装桶上应附有生产标签，标明生产厂家，生产日期和批号，A、B 组分掺配比例，产品自检合格证等必要信息。生产厂家还应提供树脂沥青性能的自检报告供用户参考。 8.2 包装 8.2.1 包装技术和方法：EBCL 树脂沥青每桶 20L，RA 树脂沥青每桶 20L 或每桶 200L，实际装填体积不宜超过 95%。树脂沥青 A、B 组分应分别包装，包装桶在外观上应有明确标识，便于区分。 8.2.2 包装材料和要求：包装材料采用金属提篮桶进行包装和存放，金属提篮桶应符合 GB/T 13252 的相关规定。钢桶的质量应符合 GB/T 325.3 的相关规定。 8.3 运输 8.3.1 运输方式：树脂沥青运输方式为货车或船舶。 8.3.2 运输条件：胶结料堆桶应被固定、覆盖。 8.3.3 运输中注意事项：运输过程中应防止冲撞挤压，防止外力造成包装破损。运输过程中应采取防护措施，避免雨淋，防止松散跌落遗失。
