JTG/T D65-05-2015 Specifications for Design of Highway Suspension Bridge.
1总则
1.0.1为规范和指 导公路悬索桥的设计,按照安全、耐久、适用、环保、经济和美观的原则，制定本规范。
1.0.2JTG/T D65-05适用于新建和改建各级公路跨径在200m以下的地锚式悬索桥设计。
条文说明
本规范是在吸收国内外悬索桥建设经验的基础上编制的。1998 年建成的日本明石海峡大桥为主跨1 991m的钢桁架悬索桥; 2009年建成的我国舟山连岛工程西端门大桥为主跨1 650m的钢箱梁悬索桥;规划建设的意大利墨西拿海峽大桥主跨3 300m，目前已完成初步设计。浙江省地方标准《特大跨径钢箱梁悬索桥设计指南》(DB33/T 856- 2012)
适用于跨径1 500 -200m的双塔钢箱梁悬索桥。综合考虑各方面的技术成熟性，确定本规范适用范围为跨径在2000m以下的地锚式公路悬索桥。
1.0.3本规范采 用以分项系数表达的极限状态设计方法。
1.0.4公路悬索 桥设计使用年限应为100年。
条文说明
《公路工程技术标准》(JTG B01- -2014)规定，特大桥、大桥、高速公路和一级公路上的中桥的设计使用年限为100年。根据桥涵结构分类及公路悬索桥建设的实际情况，公路悬索桥均为特大桥，其设计使用年限为100年。
1.0.5公路悬索 桥应采用全寿命设计理念。
条文说明
桥梁全寿命设计是针对规划、设计、施工、运营、管养、拆除或回收再利用的全过程实现桥梁总体性能最优的设计，包括结构设计、满足“可达、可检、可修”要求的附属设施设计，也包括环境保护设计、耐久性设计、景观设计、风险评估等专项设计,另外还包括设计中需考虑的节能减排，设计对施工及监控、运营期安全监测等的要求。
1总则
1.0.1为规范和指 导公路悬索桥的设计,按照安全、耐久、适用、环保、经济和美观的原则，制定本规范。
1.0.2JTG/T D65-05适用于新建和改建各级公路跨径在200m以下的地锚式悬索桥设计。
条文说明
本规范是在吸收国内外悬索桥建设经验的基础上编制的。1998 年建成的日本明石海峡大桥为主跨1 991m的钢桁架悬索桥; 2009年建成的我国舟山连岛工程西端门大桥为主跨1 650m的钢箱梁悬索桥;规划建设的意大利墨西拿海峽大桥主跨3 300m，目前已完成初步设计。浙江省地方标准《特大跨径钢箱梁悬索桥设计指南》(DB33/T 856- 2012)
适用于跨径1 500 -200m的双塔钢箱梁悬索桥。综合考虑各方面的技术成熟性，确定本规范适用范围为跨径在2000m以下的地锚式公路悬索桥。
1.0.3本规范采 用以分项系数表达的极限状态设计方法。
1.0.4公路悬索 桥设计使用年限应为100年。
条文说明
《公路工程技术标准》(JTG B01- -2014)规定，特大桥、大桥、高速公路和一级公路上的中桥的设计使用年限为100年。根据桥涵结构分类及公路悬索桥建设的实际情况，公路悬索桥均为特大桥，其设计使用年限为100年。
1.0.5公路悬索 桥应采用全寿命设计理念。
条文说明
桥梁全寿命设计是针对规划、设计、施工、运营、管养、拆除或回收再利用的全过程实现桥梁总体性能最优的设计，包括结构设计、满足“可达、可检、可修”要求的附属设施设计，也包括环境保护设计、耐久性设计、景观设计、风险评估等专项设计,另外还包括设计中需考虑的节能减排，设计对施工及监控、运营期安全监测等的要求。
标准图片预览
标准内容

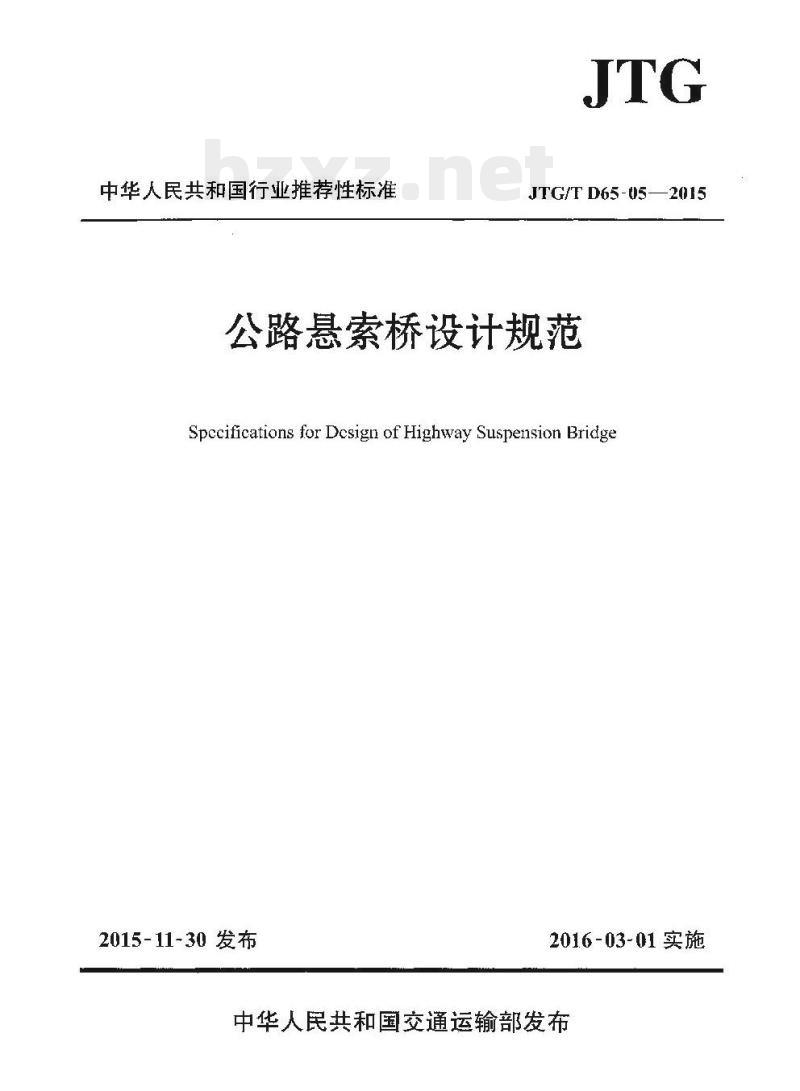

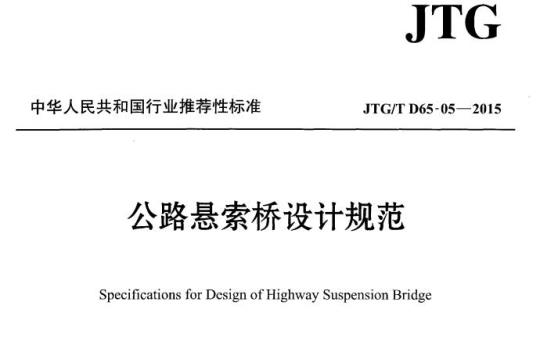

中华人民共和国行业推荐性标准JTG
JTG/T D65-052015
公路悬索桥设计规范
Spccifications for Dcsign of Highway Suspension Bridge2015-11-30发布
2016-03-01实施

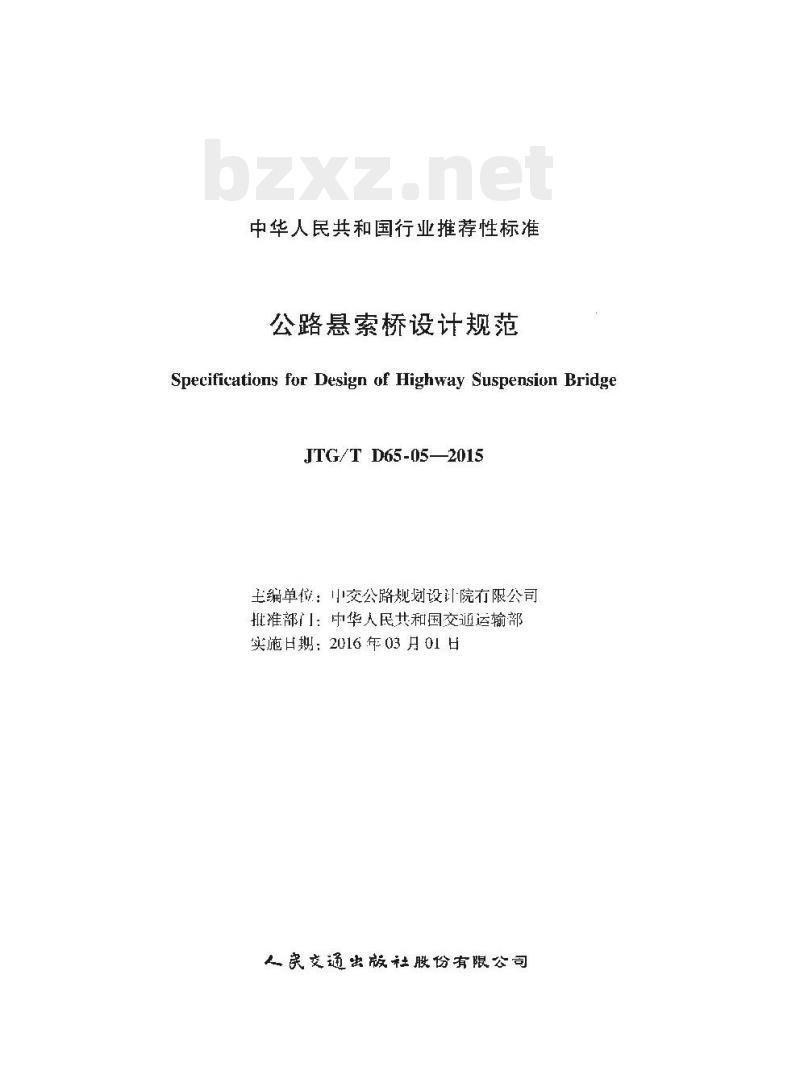

中华人民共和国交通运输部发布中华人民共和国行业推荐性标准公路悬索桥设计规范
Specifications for Design of Highway Suspension BridgeJTG/T D65-05—2015
主编单位：小交公路规谢设计院有限公司批推部门：中华人民共和国交道运输部实施日期：2016年03月01日
一民交通出版社股份有限公司

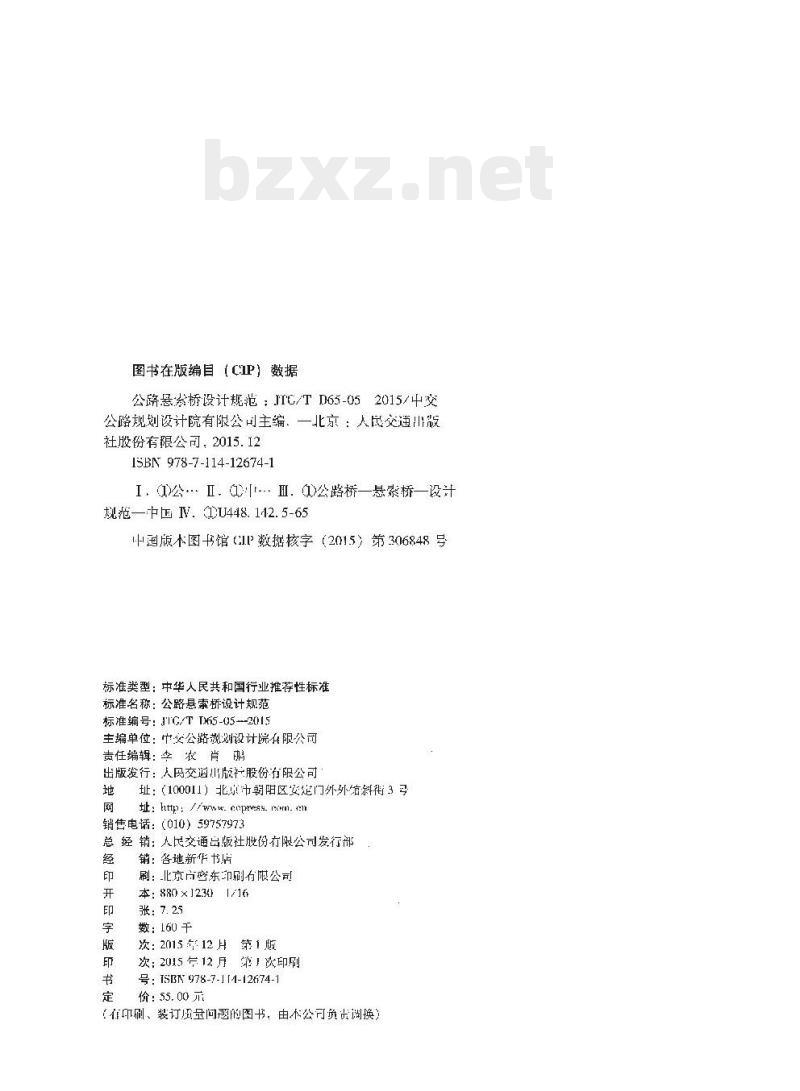

图书在版编目（CIP）数据
公路悬券桥设计规范：JTC/TD65-052015/中交
公路规划设计院有限公司主编、一北京：人民交通山版社股份有限公司：2015.12
ISBN 978-7-114-12674-1
I公Ⅱ．)Ⅱ．)公路桥—悬索桥—设斗规范—国 IW. (U448.142.5-65
中国版本图书馆（IP数据核字（2015）第306848号标准类型：中华人民共和国行业推荐性标准标准名称：公路悬索桥设计规范标准编号: JTC/T T65-05--20115主编单位：中交公路规划设计院有限公司责任编辑：李妆肖鹏
出版发行：人民交通山版社股份行限公司址：（100011）北京市朝阳区安定门外外信斜街3号地
址：http：//cepress.rpom.em销售电话：（010）59757973
总经销：人民交通出版社股份有限公司发行部经
销：各地新华书店
刷：北京亢密东印刷有限公司
本：880 ×12301/16
张：7.25
数：160千
次：2015年12月
第1版
次：2015气12月第」次印刷
号 : ISBn 978-7-1[1-12674-1
价：55.00元
（有印刷、装订质量问题的图书：由不公可负责调换）中华人民共和国交通运输部
第49号

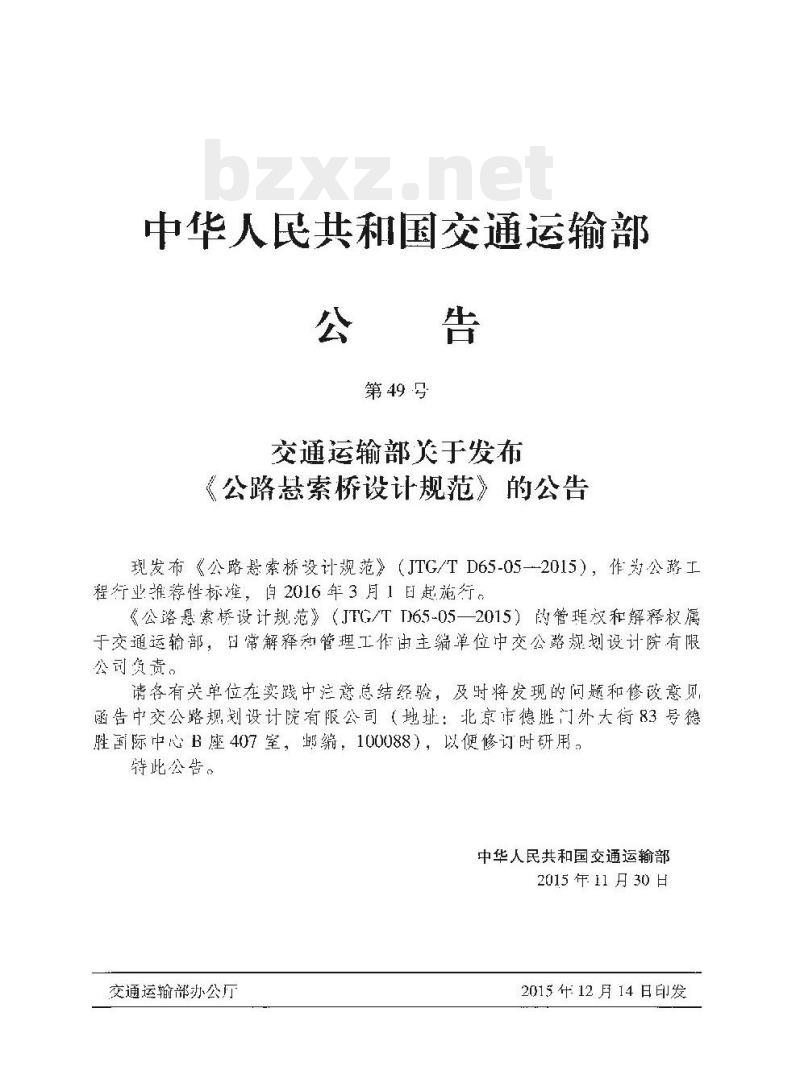

交通运输部关于发布
《公路悬索桥设计规范》的公告现发布《公路悬索桥设计规范》（JTG/TD65-05—-2015），作为公路工程行业推荐性标准，自2016年3月1日起施行。《公路悬索桥设计规范》（JTG/TT65-05—2015）的管理和解释权属于交通运输部，日常解释和管理工作由主網单位中交公璐规设计院有限公司负责。
请有关单位在实践中注意总结经验，及时将发现的问题和修改意见函告中交公路规划设计院有限公司（地址：北京市德胜门外大83号德胜国际中心B座407室，邮，100088），以便修订时研用。特此公告。
中华人民共和国交通运输部
2015 年11月30日
交通运输部办公厅
2015年12月14日印发

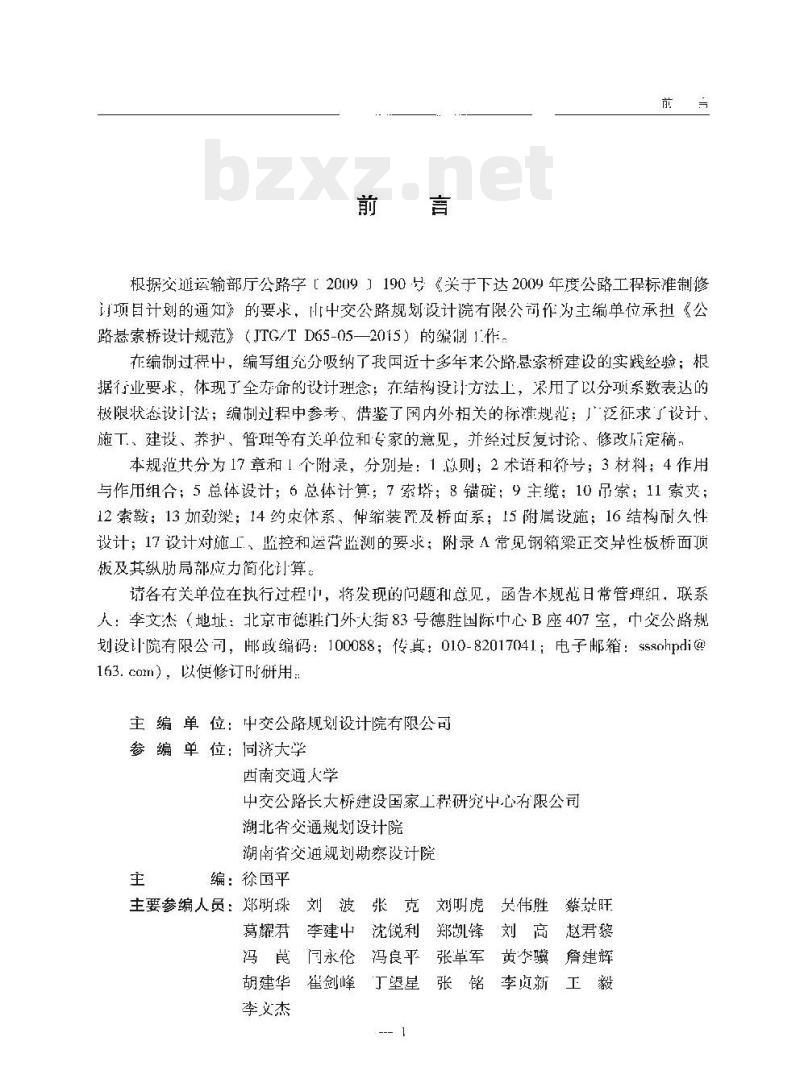

根据交迹运输部厅公路字［2009］190号《送于下达2009年度公路工程标准制修闻项自计划的通知》的要求，而中交公路规划设计院有限公司作为主编单位承担《公路悬索桥设计规范》（JTG/TD65-05—2015）的继1.作，在编制过程中，编写组充分吸纳了我国近多年来公路悬索桥建设的实践经验；根据行业要求，体现了全寿命的设计理念在结构设讲方法上，裹用了以分顾系数表达的极限状态设计法；编制过程中参考，借鉴了国内外相关的标准规范；广泛征求了设计、施工、建设、养护、管理等有关单位和专家的意见，并经过反复讨论、修改质定稿，本规范共分为17章和1个附录，分别是：1总则：2术语和符号；3材料：4作用与作用组合：5总体设计：6总体计算；7索塔；8锚碰；9主缆；10吊索：11索夹；12索鼓；13如劲染：14约束休系、伸缩装置及桥面系；15附属设施：16结构耐久性设计；17设计对施工、监控和运营监测的要求；随录A常见钢箱粱正交异性板桥面顶板及其纵肋局部励力简化订算。请各右关单位在执行过程中，将发现的问题和意见，函告术规范日常管理组，联系大：李文杰（地址：北京市德胜门外人街83号德胜国际中心B座407空，中交公路规划设院有限公司，邮歧编码：100088；传真：010-82017041：电子邮箱：[email protected]）：以使修订时研用：
