JTG/T D32-2012
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JTG/T D32-2012 Technical Specifications for Application of Geosyothetics in Highway.
1总则
1.0.1为规范土工合 成材料在公路工程中的应用,满足工程安全可靠、经济合理的要求,制定本规范。
1.0.2 JTG/T D32适用于 各等级公路工程。
1.0.3应用土工 合成材料的公路工程,应遵循因地制宜.合理取材.有利施工.方便养护的设计原则，根据公路等级及所处地质、水文.气便等条件进行方案比选,做到安全环保、经济适用。
1.0.4用于公路工程的土 工合成材料应符合国家和行业有关产品标准及环境保护的要求,根据应用自的.工程特性.所处的环境条件和材料性能进行材料选择。
1.0.5应加强土工合 成材料在运输.工地储存.施工中的管理。施工中,应合理选择施
工机具,减少施工对土工合成材料的损伤;用于隐蔽工程的土工合成材料,铺设后应及时
2术语
2.0.1土工合成材料 geosynlhetics
工程建设中应用的以人工合成或天然聚合物为原料制成的工程材料的总称,其主要品种有土工织物.土工膜、土工复合材料、土工特种材料等。
条文说明
土工合成材料品种多,选用基材复杂,制造方式也千差万别,因此,很难从某一角度
(如基材种类、制作方法、组成形式或作用等)给土工合成材料下一确切定义,其分类也存在同样困难。本定义是参照《土工合成材料应用技术规范》(GB 50290- 98)做 出的。
2.0.2土工织物geotextile
透水性的平面土工合成材料(又称土工布)。主要包括无纺(非织造non-woven)土工织物、有纺(织造woven)土工织物。
1总则
1.0.1为规范土工合 成材料在公路工程中的应用,满足工程安全可靠、经济合理的要求,制定本规范。
1.0.2 JTG/T D32适用于 各等级公路工程。
1.0.3应用土工 合成材料的公路工程,应遵循因地制宜.合理取材.有利施工.方便养护的设计原则，根据公路等级及所处地质、水文.气便等条件进行方案比选,做到安全环保、经济适用。
1.0.4用于公路工程的土 工合成材料应符合国家和行业有关产品标准及环境保护的要求,根据应用自的.工程特性.所处的环境条件和材料性能进行材料选择。
1.0.5应加强土工合 成材料在运输.工地储存.施工中的管理。施工中,应合理选择施
工机具,减少施工对土工合成材料的损伤;用于隐蔽工程的土工合成材料,铺设后应及时
2术语
2.0.1土工合成材料 geosynlhetics
工程建设中应用的以人工合成或天然聚合物为原料制成的工程材料的总称,其主要品种有土工织物.土工膜、土工复合材料、土工特种材料等。
条文说明
土工合成材料品种多,选用基材复杂,制造方式也千差万别,因此,很难从某一角度
(如基材种类、制作方法、组成形式或作用等)给土工合成材料下一确切定义,其分类也存在同样困难。本定义是参照《土工合成材料应用技术规范》(GB 50290- 98)做 出的。
2.0.2土工织物geotextile
透水性的平面土工合成材料(又称土工布)。主要包括无纺(非织造non-woven)土工织物、有纺(织造woven)土工织物。
标准图片预览
标准内容

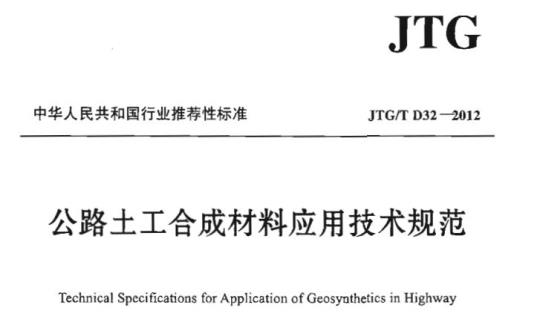

中华人民共和国行业推荐性标准JTG
JTG/T D32-2012
公路土工合成材料应用技术规范Technical Specifications for Application of Geosynthetics in Highwaydocin.com
2012-06-05发布
2012-08-01实施
中华人民共和国交通运输部发布.
docin.com
中华人民共和国交通运输部
2012年第17号
关于公布公路土工合成材料
应用技术规范的公告
现公布《公路土工合成材料应用技术规范》（JTG/TD32一2012），旬2012年8月1日起施行，原《公路土工合成材料应用技术规范》（JTJ/T019-98）同时废止。
该规范的管理权和解释权归交通运输部，日常解释和管理工作由主编单位重庆交通科研设计院有限公司负责。请各有关单位在实践中注意总结经验，及时将发现的问题和修改意见函告重庆交通科研设计院有限公司（地址：重庆市南岸区学府大道33号，邮政编码：400067），以便修订时参考。特此公告。
中华人民共和国交通运输部
二〇一二年六月五日
主题词：公路土工合成材料规范公告交通运输部办公厅
2012年6月6日印发
docin.com
《公路土工合成材料应用技术规范》（JTJ/T019-98）（简称“原规范\）于1999年初作为行业推荐性标准颁布实施，原规范自实施以来，积极地推动和指导了十工合成材料的应用，解决了众多工程技术难题，对保证工程质量起到了积极作用，也促进了土工合成材料的发展。土工合成材料已成为继水泥、钢材、沥青后的第四公路建筑材料。这些年来，无论是士工合成材料的品质和品种规格，还是土工合成材料的工程应用都有了很大的发展，原规范已难以满足下程建设与养护的需要，需求与技术标准之间的家盾日渐突出。为此，交通运输部于2009年下发了《关于下达2009年度公路工程标准制修订项口计划的通知》（厅公路字【2009】190号），下达了《公路土工合成材料应用技术规范》的修订红务。招商局重庆交通科研设计院有限公司作为主编单位编制完成了《公路七T合成材料应用技术规范》（JTG/TD32—2012)（简称\本规范”）。在修订过程中，编写组收集了有关标准，指南，手册.广泛借整了国内外的先进技术与经验，特别是2000年以来西部交通建设科技项日的有关科研成果，以及我国公路部门在公路路基，路面、地基处理等工程中应用土工合成材料进行加筋、排水，防护等方面的成功经验，在广泛征求意见和听取各方面建议的基础上，几经修改补充，完成了规范的修订任务。
本次规范修订工作可概括为调整完善和补充两大方面。与原规范相比，本规范进一步完善了路堤加筋的稳定性计算方法、加筋材料的安全系数、坡面防护结构形式及要求土工合成材料在路面裂缝防治中的应用条件、材料与施工要求，土工合成材料应用的质量管理及检查验收：补充了新的防排水材料及其相关的材料要求，工程应用、应用形式，上工格宰、植生袋、土工格栅喷射混凝上坡面防护措施：新增了路基不均勾沉降防治、防沙固沙、膨胀工路基处治盐渍上路基处治等章节。本规范分12章和1个附录，主要包含路基加筋、路基防排水、路基防护、路基不均匀沉降防治、防沙固沙、膨胀土路基处治、盐渍土路基处治与构筑物表面防腐、路面裂缝防治，以及土工合成材料应用的质量管理及检查验收等内容，对士工合成材料应用于公路工程的设计、施工、质量管理与验收等都作了较为具体的规定。对其他规范已经涉及，并阐述得比较清楚的内容，本规范不再涉及，如公路隧道设计规范》（JTGD70一2004）涉及的些防排水材料等。应用时，可参考相关规范。为使本规范更好地适应土工合成材料应用技术发展的需要，尚需结合各地实际情况，不断积累资料、总结经验，使之日臻完善，请各单位将使用中发现的问题和建议及时函告招商局重庆交通科研设计院有限公司（地址：重庆市南区学府大道33号，电话：023一62653085，邮编：400067），以便下次修订时参考。公路土工合成材料应用技术规范【JTG/TD32—2012】主编单位：招商局重庆交通科研设计院有限公司参编单位：长沙理工大学
中交第二公路勘察设计研究院有限公函湖南省交通科学研究院
同济大学
主要起草人：邓卫东郑健龙吴万苹郑治李志勇薛明严秋荣邹维列刘昭晖陈芳
阮艳彬冯守中邹静蓉
docin.com
3土工合成材料及其工程应用
3.1一般规定
3.2工程应用
3.3材料选择
4路基加筋·
一般规定
材料选择与设计参数
4.3结构形式
4.4设计计算
施工要点
5路基防排水·
5. 1一般规定..
5.2过滤设计·
5.3排水设计．·.
5.4防渗设计
5.5施工要点
6路基防护
6.1一般规定
6.2坡面防护
6.3路基冲刷防护
7路基不均匀沉降防治
7.1一般规定
7.2材料选择与设计参数
7.3结构形式与计算
7.4施工要点
8防沙固沙，
一般规定
8.2沙漠路基整体稳定
边坡稳定与防护：
公路土工合成材科应用技术规范（JTG/TD92—2012)8.4线外固沙·
8.5施工要点
9膨胀土路基处治
9.［一般规定.
9.2材料选择与设计参数
9.3结构形式·
9.4设计计算此内容来自标准下载网
9.5施工要点
10盐渍土路基处治与构筑物表面防脑10.1-般规定
10.2路基隔离与防排水
10.3公路构筑物表面防腐
11路面裂缝防治
一般规定
11.2材料选择与设计参数
11.3加铺设计
施工要点
12质量管理及检查验收
12.1一股规定
12.2材料验收与存储
12.3试验路段
12.4检查验收
12.5质量管理
附录A侧向浸水加州承载比（MCBR）试验方法本规范用词用语说明
1总则
1.0.1为规范士工合成材料在公路工程中的应用，满足工程安全可靠、经济合理的要求，制定本规范。
1.0.2本规范适用下各等级公路工程1.0.3应用土工合成材料的公路工程，应遵循地制宜、合理取材、有利施工、方便养护的设计原则，根据公路等级及所处地质，水文、气候等件进行方案比选，做到安全环保、经济适用。
1.0.4用于公路工程的土工合成材料应符合国家和行业有关产品标准及环境保护的要求，根据应用自的、工程特性、所处的环境条件和材料性能逊行材料选择。1.0.5应加强上丁合成材料在运输、工地储存、施工中的管理。施工中，应合理选择施工机具，减少施工对土工合成材料的损伤：用于隐蔽工程的土工合成材料，铺设后应及时回填、覆盖。
条文说明
不同的碾压机具对土工合成材料的损伤不同，光面压路机对土工合成材料损伤较小，羊足碾、冲击式碾等压路机可能造成土工合成材料较严重的损伤。因此，在施工中应注意施工机具的选择，减少对上工合成材料的损伤。用于隐蔽工程的土工合成材料大部分为聚乙烯和聚丙烯类等高分子材料，紫外线照射下易老化、因此，对于加筋、防排水、特殊路基处治等隐蔽工程，要求铺设土工合成材料后应及时回填、覆盖。
1.0.6应用土工合成材料的公路丁程，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
公路土工合成材料应用技术规范(JTG/TD32—2012)2术语
2.0,1土工合成材料geasynthetics工程建设中应用的以人工合成或天然聚合物为原料制成的工程材料的总称，其主要品有织物、士工模，土复合材料、士工特种材料等。条文说明
土工合成材料品种多，选用基材复杂，制造方式也千差万别，因此，很难从某一角度（如基材种类、制作方法、组成形式或作用等）给土工合成材料下一确切定义，其分类也存在同样围难。本定义是参照《土工合成材料应用技术规范（GB50290一98）做出的。2.0.2土工织物geotextile
透水性的平面土工合成材料（又称土工布）。主要包无纺（非织造non-woven）土工织物、有纺（织造woven）土工织物。无纺十工织物是由短纤维或长丝按定向排列或非定向排列结合在一起的织物。ww.ccc.com
2.0.3土工膜geomembrare
由聚合物制成的一种相对不透水的薄膜。2.0.4排水板（带）drainboard
白不同凹凸截面形状，具有连续排水通道的合成材料芯材，外包无纺土工织物构成的复合排水材料。宽度大于100mm 的称为排水板,小于或等于100rum的称为排水带,条文说明
对板、带的划分主要参了“公路工程土工合成材料系列标准”中的《公路工程土工合成材料塑料排水板（带）》（JT/T521—2004），2.0.5长丝热粘排水体drainage of hot aggluinaled thread出高分子聚合物长丝经热粘堆缠成不同形状的排水芯材，外包士工织物构成的复命排水材料，又称速排龙或塑料排水盲沟。—2
2.0.6透水软管osmasiswaterhosepipe术语
以经防腐处理、外覆高分子聚含物的弹簧钢丝或其他高强材料丝为骨架，外包十工织物构成的复合排水材料，又称软式透水馆2.0.7透水硬管osruosiswaterrigidpipo以高分子聚合物或其他材料制成的多孔管材为芯材，外包土工织物构成的复合排水材料，又称硬式透水管。
2.0.8缠绕式排水管wound drainagcpipe聚乙烯或其他高分了材料挤出的带材，或在其中加人其他材料的带材，经缠统焊接制成的排水管材。
2.0.9土工格栅geogrid
具有较高强度，其开礼可容周围士、石或其他土工材料穿人，用于加筋的平面材料。包括塑料拉伸土工格椰、经编土工格椰、粘结或焊接十工栅等。2.0.10七带 geobell
经挤压拉伸或再加筋制成的条带抗拉材料，包招塑料土工带，钢塑土工带等。2.0.11土工格室geocell
由长条形塑料片材或在其中加入钢丝、玻璃纤维、碳纤维的片材，通过焊接、插件或扭件等方法连接、展开后构咸蜂窝状或网格状的立体结构材料。CO2.0.12土 L网geonet
高分子聚合物经挤出制成的网状材料或其他材料经编织形成的网状材料。包括塑料平面土工网、经编平面土工网、塑料三维十工网、经编三维土工网等。2.0.13上工模袋genfahriform
双层聚合化纤织物制成的连绒或单独的袋状材料。可用高乐泵将混凝土或砂浆灌人其中,形成板状或其他形状的防护结构。2.0.14泡沫聚苯乙烯板块expandedpolystyrenesheel(EpS）由聚苯乙烯加人发泡剂膨胀经模塑或挤压制成的轻型板块。2.0.15植生袋sacks containing secds采用孔隙率为70%~99.5%的多功能过滤毯状红继，运用针刺法和喷胶法生产出的，内含草种、灌木种、培养料.保水剂和肥料等绿化辅料的袋状材料。3
公路土工合成材料应用技术规范IJTG/TD32—2012】2.0.16土工织物润土垫geosynthetic clay liner(GCL)十工织物或十工膜间包人膨润上或其他低透水性材料，并通过针刺、缝接或化学黏结制成的一种防水材。
2.0.17等效孔径equivalent opening size用于表示织物型十工合成材料孔隙大小的指标，又称表观孔径，系指织物孔径分布曲线中小于某一百分数对应的孔径。条文说明
等效孔径是土工织物的一个特有溉念，在关国也称为“表观孔径AOs(apparenlopen+ingsize）\，常以Ous表示，系指在织物的孔径分布曲线中（图2-1），对应于95%的那个孔径。也就是说、在织物大小不同的孔隙中,有95%的孔径小于该孔径。100
图2-1典型的孔径分布尚线（无纺织物)（Atmatzidis et al，2006）确定05值的方法有间接法（如干筛法、湿筛法）和直接法（如水银压入法、图像分析法等），用不同测试方法求得的孔原分布曲线，有时可能差别很大。据试验，采用干筛法求得的等效孔径比避筛法略大，可大25%左老。2.0.18特征粒径indicativograin size与某一筛余率对应的土粒径，用于表示土颗粒大小的指标。2.0.19极限抗拉强度ultimate tensile strength材料抵抗拉伸破坏的极限能力，义称断裂强度。数值上等于试样受单轴拉伸时，单位宽度的最人拉力。
2.0.20延伸率rate of elongalian材料试样受单轴拉伸时的伸长量与原长度的比值。4
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
