JT/T 770-2009 公路工程高强页岩陶粒轻骨料

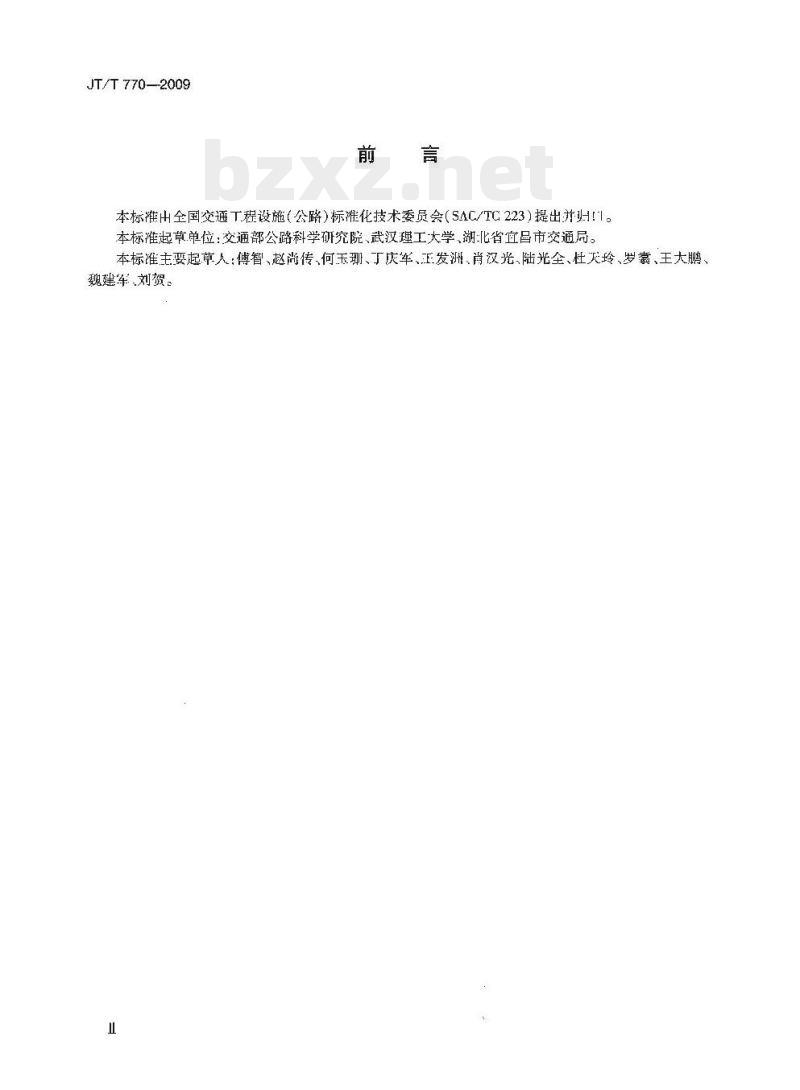

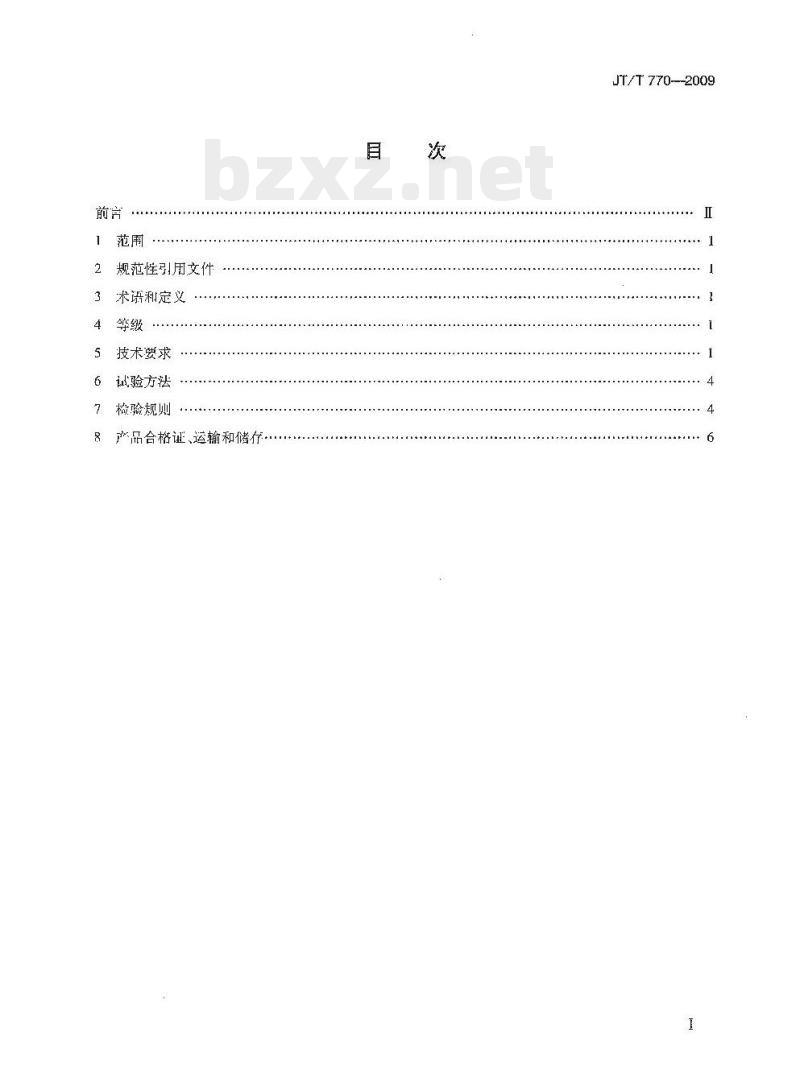

JT/T 770—2009 公路工程 高强页岩陶粒轻骨料 High strength shale ceramsite lightweight aggregate for Highway engineering 发布日期：2009-12-23 实施日期：2010-04-01 发布单位：中华人民共和国交通运输部 前言 本标准由全国交通运输设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通部公路科学研究院、武汉理工大学、湖北省宜昌市交通局。本标准主要起草人：傅智、赵尚传、何玉珊、丁庆军、正发洲、肖汉光、陆光全、杜天玲、罗翥、王大鹏、魏建军、刘贺。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 等缀 5 技术要求 6 试验方法 7 检验规则 8 产品合格证、运输和储存 1 范围 本标准规定了高强页岩陶粒轻骨料的定义、分类、技术要求、试验方法、检验规则以及产品合格证、运输和储存等。 本标准适用于公路工程水泥混凝土用页岩陶粒。沥青混凝土用页岩陶粒可参照使用。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的用文件，引用的日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 6566 建筑材料放射性核素限量 GB/T 14684 建筑用轻骨料 GB/T 17431.2 轻集料及其试验方法 第2部分：轻集料试验方法 JGJ 51 轻骨料混凝土技术规程 JTG E42 公路工程集料试验规程 3 术语和定义 下列术语和定义适用于本标准。 3.1 轻骨料 (lightweight aggregate)：堆积密度不大于 1000 kg/m³ 的粗、细骨料的总称。 3.2 页岩陶粒 (shale ceramsite)：由黏土、泥岩等为主要原料经破碎、筛分或粉磨制粒，烧结而成的人造轻骨料。 3.3 高强轻骨料 (high strength lightweight aggregate)：强度等级不小于 30 MPa 的页岩陶粒轻粗骨料。 4 分级 按技术指标分为： a) 优等品 (A)； b) 等品 (B)。 5 技术要求 5.1 颗粒级配和细度模数 5.1.1 轻骨料的颗粒级配应符合表1的要求，轻粗骨料的最大粒径不应大于 16.0mm。 5.1.2 轻细骨料的细度模数宜在 2.3~4.0 范围内。 [颗粒级配表数据摘要] 轻粗骨料：连续级配范围覆盖 0-16mm； 轻细骨料：粒径范围 0-5mm，细度模数 2.3-4.0。 5.2 密度等级 轻骨料密度等级按堆积密度划分，并应符合表2的规定：轻骨料的质量指标，以堆积密度的变异系数计，不应大于 0.10。 表2 密度等级： 密度等级：700, 800, 900, 1000 kg/m³。 5.3 单轴压力强度与强度等级 不同密度等级高强轻骨料的单轴压力强度和强度等级均应不低于表3的规定。 表3 高强轻骨料的单轴压力强度和强度等级： 密度等级：700, 800, 900, 1000 kg/m³； 单轴压力强度 (MPa)：5.0, 6.0, 6.5, 7.0； 强度等级：30, 35, 40, 45。 5.4 吸水率与软化系数 5.4.1 不同密度等级轻粗骨料的 1h 吸水率应不大于表4的规定。 表4 轻粗骨料的吸水率： 密度等级 700~900 kg/m³：吸水率 $le$ 7.0%； 密度等级 900~1000 kg/m³：吸水率 $le$ 5.0%。 5.4.2 轻粗骨料的软化系数应不小于 0.8。轻细骨料的吸水率和软化系数不作规定。 5.5 粒型系数 不同粒型轻粗骨料的粒型系数应符合表5的规定。粒型分为圆球型和碎石型。 5.6 压碎值、磨耗值、磨光值、黏附性 公路工程用轻粗骨料的压碎值、磨耗值、磨光值、黏附性指标应符合表6的规定。 表6 公路工程用轻粗骨料指标： 优等品：压碎值 $le$ 26.0%，磨耗值 $le$ 28.0%； 等品：压碎值 $le$ 30.0%，磨耗值 $le$ 35.0%。 注1：磨耗值、磨光值主要用于路面、桥面等耐磨结构； 注2：黏附性适用于沥青混合料。 5.7 有害物质 轻骨料有害物质应符合表7的规定： 表7 有害物质规定： 1. 烧失量：$ge$ 42.0%， 2. 1h 吸水率：$le$ 7.0% (粗骨料), 3. 烹煮物质损失：$le$ 3.0%， 4. 硫化物和硫酸盐含量：$le$ 1.0%， 5. 含泥量：$le$ 1.0%， 6. 氯化物含量：$le$ 1.0%， 7. 有机物含量：$le$ 0.02%， 8. 放射性：不高于标准色。 6 试验方法 轻骨料各项性能试验方法应按表8的规定执行。 表8 轻骨料性能试验方法： 序号： 1. 粒级配：GB/T 17431.2 2. 细度模数：GB/T 17431.2 3. 堆积密度：GB/T 17431.2 4. 强度等级：GB/T 17431.2 5. 单轴压力强度：GB/T 17431.2 6. 吸水率：GB/T 17431.2 7. 软化系数：GB/T 17431.2 8. 烹煮物质损失：GB/T 17431.2 9. 烧失量：GB/T 17431.2 10. 硫化物和硫酸盐含量：JTG E42 11. 含泥量：JTG E42 12. 氯化物含量：JTG E42 13. 有机物含量：JTG E42 14. 放射性：GB/T 14684 7 检验规则 7.1 检验分类 7.1.1 检验分为出厂检验和型式检验。检验项目应按表9的规定执行。 7.1.2 有下列情况之一者，进行型式检验： a) 新产品投产或老产品转产时； b) 生产工艺变化时； c) 停产半年以上，恢复生产时； d) 国家质量监督机构要求检验时。 7.2 组批规则 轻骨料按品种、种类、密度等级和质量等级分批检验与验收，每 500 m³ 为一批，不足 500 m³ 亦以一批论。 7.3 抽样规则 样品的抽样按 GB/T 17431.2 和 GB 6566、GB/T 14684、JTG E42 的相关规定进行。 7.4 判定规则 检验（含复查）后，各项性能指标都符合本标准相应的等级规定时，可判定该批产品合格。
