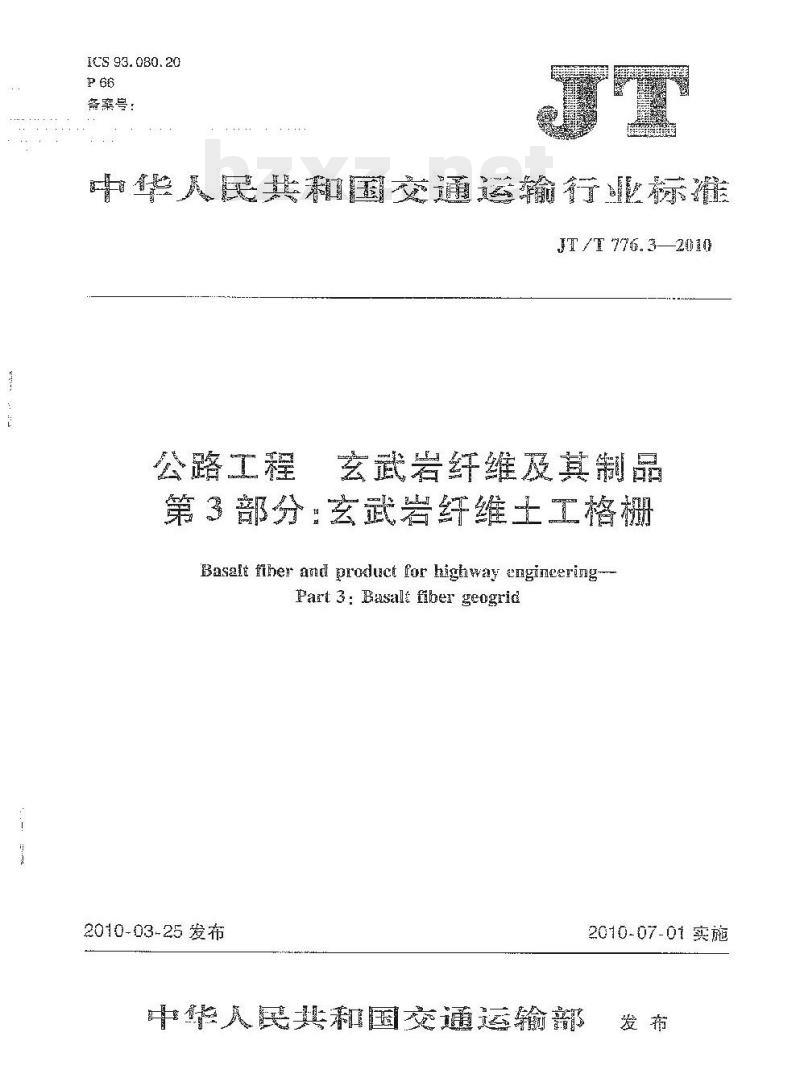

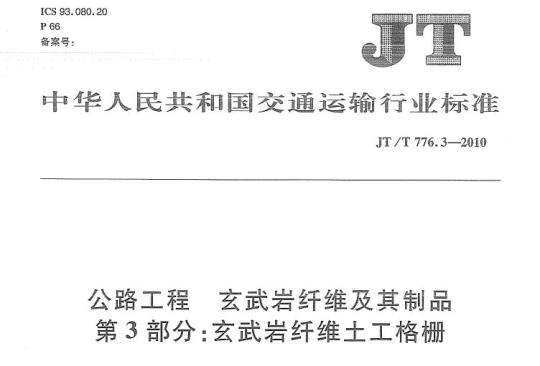

JT/T 776.3-2010 公路工程玄武岩纤维及其制品第3部分:玄武岩纤维土工格栅

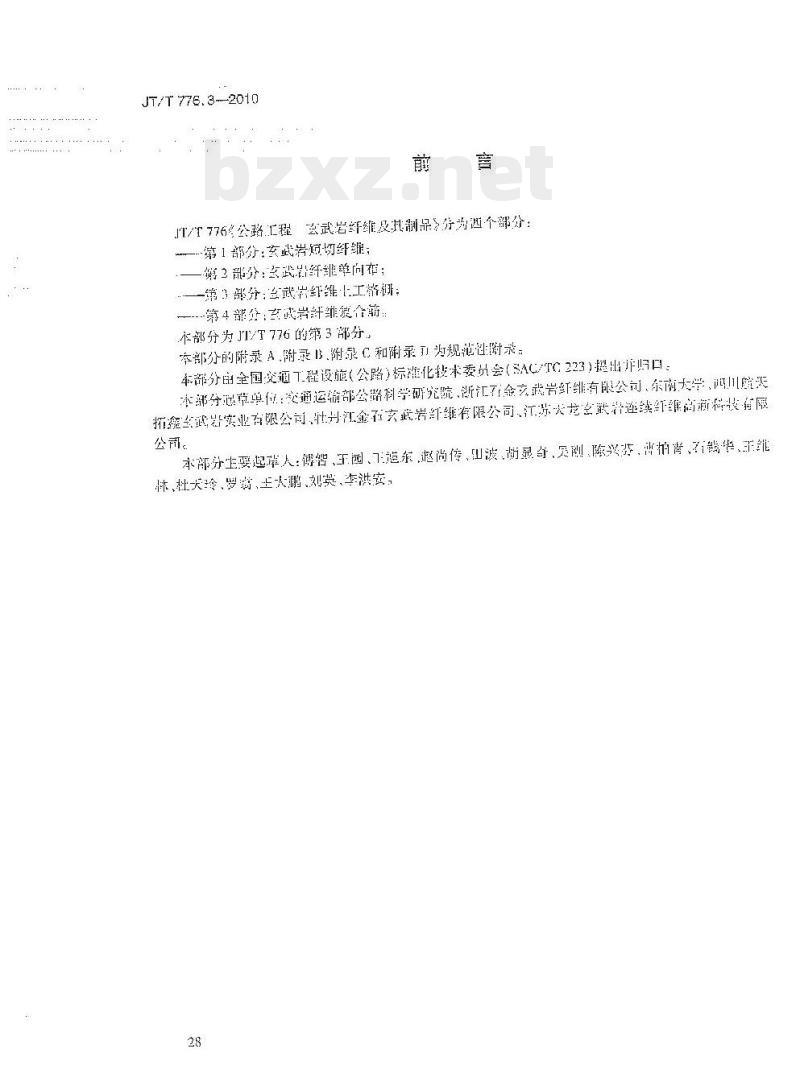

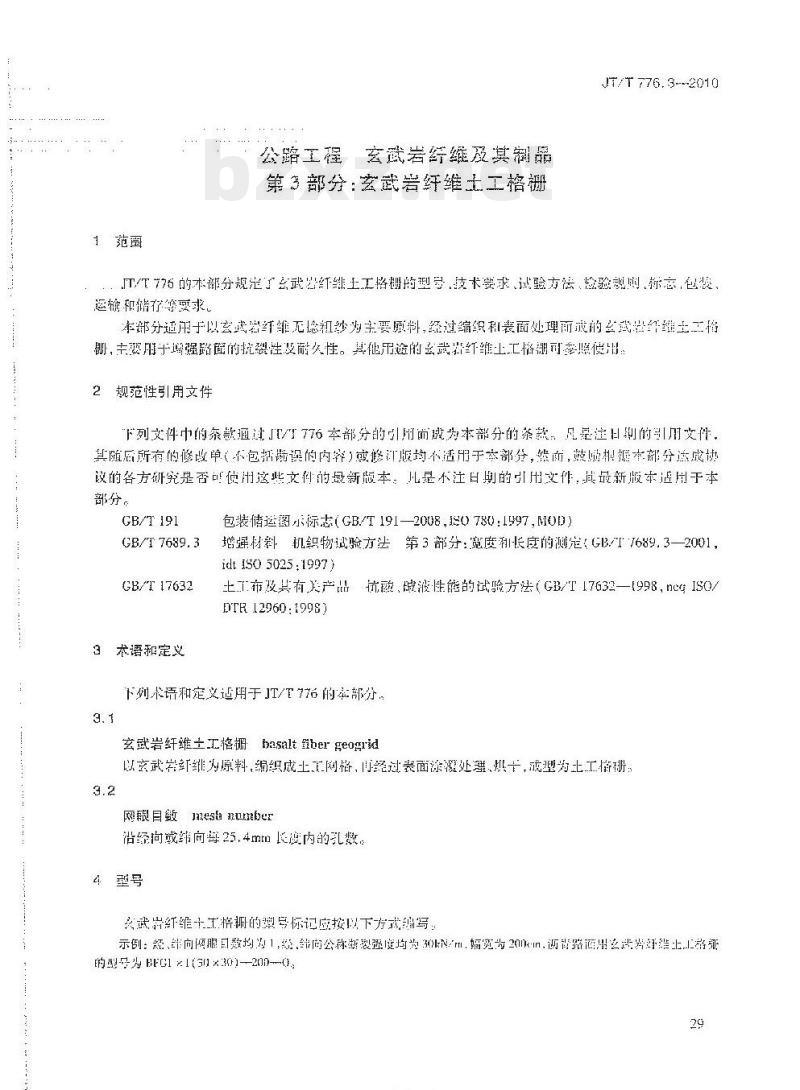

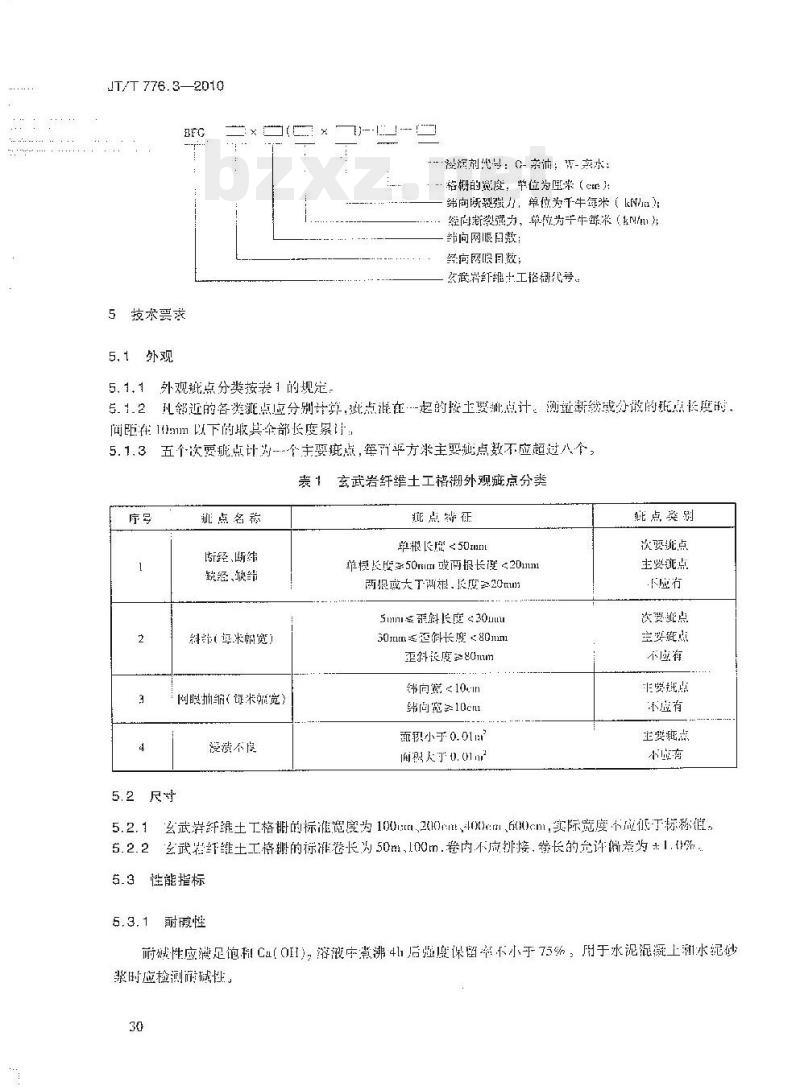

JT/T 776.3—2010 公路工程 玄武岩纤维及其制品 第3部分：玄武岩纤维土工格栅 Basalt fiber and products for highway engineering-Part 3: Basalt fiber geogrid 发布日期：2010-03-25 实施日期：2010-07-01 发布单位：中华人民共和国交通运输部 前言 JT/T 776系列《公路工程：玄武岩纤维及其制品》分为四个部分： 第1部分：玄武岩短切纤维； 第2部分：玄武岩纤维单向布； 第3部分：玄武岩纤维土工格栅； 第4部分：玄武岩纤维复合材料。 本部分为 JT/T 776 的第3部分。 本部分的附录A、附录B、附录C和附录D为规范性附录。 本部分由全国交通基础设施（公路）标准化技术委员会（SAC/TC 223）提出并归口。参与制定的单位包括：交通运输部公路科学研究院、浙江玄武岩纤维有限公司、东南大学、江西玄武岩纤维有限公司、江东大龙玄武岩纤维有限公司、江东大龙新材料科技有限公司等。 1 范围 JT/T 776.3—2010 本部分规定了玄武岩纤维土工格栅的型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等要求。 本部分适用于以玄武岩纤维为主要原料，经过编织和表面涂覆处理后的玄武岩纤维土工格栅，主要用于增强路基的抗裂性及耐久性。其他用途的玄武岩纤维土工格栅可参照执行。 2 规范性引用文件 下列文件中的条款通过 JT/T 776 本部分的引用而成为本部分的条款，且是注日期的引用文件，其随后的所有修改单（不包括错误修正的修订版）均不适用于本部分，然而，鼓励机构与本部分签订协议的各方研究是否有必要使用这些文件的最新版本；是不注日期的引用文件，其最新版本适用于本部分。 GB/T 191 包装储运图示标志 GB/T 7689.3 增强材料机织物试验方法 第3部分：宽度和长度的测定 GB/T 17632 编织布及其制品抗酸、抗碱性能的试验方法 3 术语和定义 下列术语和定义适用于 JT/T 776 本部分： 3.1 玄武岩纤维土工格栅 (basalt fiber geogrid)：以玄武岩纤维为原料，编织成土工网格，再经过表面涂覆处理，烘干成型为土工格栅。 3.2 网眼目数：沿经向或纬向每 25.4mm 长度内的孔数。 3.3 型号：玄武岩纤维土工格栅的型号标记应按以下方式写。示例：经向和纬向目数均为 1，经向和纬向公称断裂强度均为 30kN/m，幅宽 20m，型号为 HC1 ×1(30 × 30)-200-029。 5 技术要求 5.1 外观 5.1.1 外观质量缺陷按表1的规定进行等级划分。 表1 玄武岩纤维土工格栅外观质量缺陷分类 序号 | 缺陷名称 | 缺陷特征 | 判定级别 1 | 断经、断纬 | 单根长度 ≤ 50mm | 次要缺陷 2 | 皱经、缺纬 | 长度 ≤ 50m 或两根总长度 ≤ 20m | 主要缺陷 3 | 斜纹宽度 | 斜长 ≤ 30mm | 次要缺陷 4 | 网眼缩径 | 幅宽范围内的偏差 | 次要缺陷 5 | 没渍 | 面积 < 0.01㎡ | 次要缺陷 6 | 其它 | 面积 < 0.01㎡ | 次要缺陷 5.2 尺寸 5.2.1 宽度：玄武岩纤维土工格栅的标准宽度为 100mm、200mm、400mm、600mm，实际宽度不应低于标称值。 5.2.2 长度：玄武岩纤维土工格栅的标准长度为 50m、100m，卷内不应排接，长度允许偏差为 ±1%。 5.3 性能指标 5.3.1 耐碱性 应满足 C (0) 溶液，0.5M NaOH 溶液沸腾 48h 后，其强力保留率不小于 75%。用于水泥基材料时，应检测耐碱性。 5.3.2 网眼目数、断裂强力和断裂伸长率（见表2） 表2 网眼目数、断裂强力和断裂伸长率规格 规格 | 网眼目数(经间/纬间) | 断裂强力 (kN/m) | 断裂伸长率 (%) BFG1x1(10x10) | 1 ± 0.15 / 1 ± 0.15 | 40 | 4.0 ± 0.5 BFG1x1(40x40) | 1 ± 0.15 / 1 ± 0.15 | 60 | 4.0 ± 0.5 BFG1x1(60x60) | 1 ± 0.15 / 1 ± 0.15 | 70 | 4.0 ± 0.5 BFG1x1(90x90) | 1 ± 0.15 / 1 ± 0.15 | 90 | 4.0 ± 0.5 ... (其他规格依约) 注：其他规格由供需双方商定。 5.3.3 耐温性能 5.3.3.1 耐高温：经 170°C 处理 1h 后，其经向和纬向拉伸断裂强力保留率不应小于 90%。 5.3.3.2 低温：经 -40°C 放置后，其经向和纬向拉伸断裂强力保留率不应小于 80%。 5.3.3.3 用于沥青混凝土及沥青砂浆时，应检测耐温性能。 6 试验方法 6.1 外观质量：在标准光照度下，距离 0.3m 处进行检验。 6.2 宽度和长度：应按 GB/T 7689.3 的方法进行测定。 6.3 耐碱性：按 GB/T 17632 的方法进行试验。 6.4 网眼目数、6.5 断裂强力和断裂伸长率、6.6 耐温性能：应按照附录中规定的方法进行试验。 7 检验规则 7.1 检验分类和检验项目 7.1.1 出厂检验：产品出厂时，应进行出厂检验。出厂检验项目应包括 5.1、5.2 和 5.3.2 的要求。 7.1.2 型式检验：对本部分第 5 章规定的全部技术指标进行检验；正常生产时，每年至少进行一次。有下列情况时，应进行型式检验： a) 新产品设计时； b) 原材料或生产工艺有较大的改变时； c) 停产时间超过一个月，复产时； d) 出厂检验结果与上次型式检验有较大差异时； e) 供需双方合同有要求时； f) 国家质量监督机构提出型式检验要求时； g) 停产时间超过 18 个月时。 7.2 组批规则 7.2.1 组批：同一规格品种，同一质量等级，同一生产工艺稳定连续生产的 100m 长度产品为一检批次，每次出厂应检验一次，每次随机抽取 2.5m 为一个样本，先进行外观检验，合格后进行性能检验。 7.2.2 抽样：按表 3 的规定从检查批次中随机抽取样本数。
