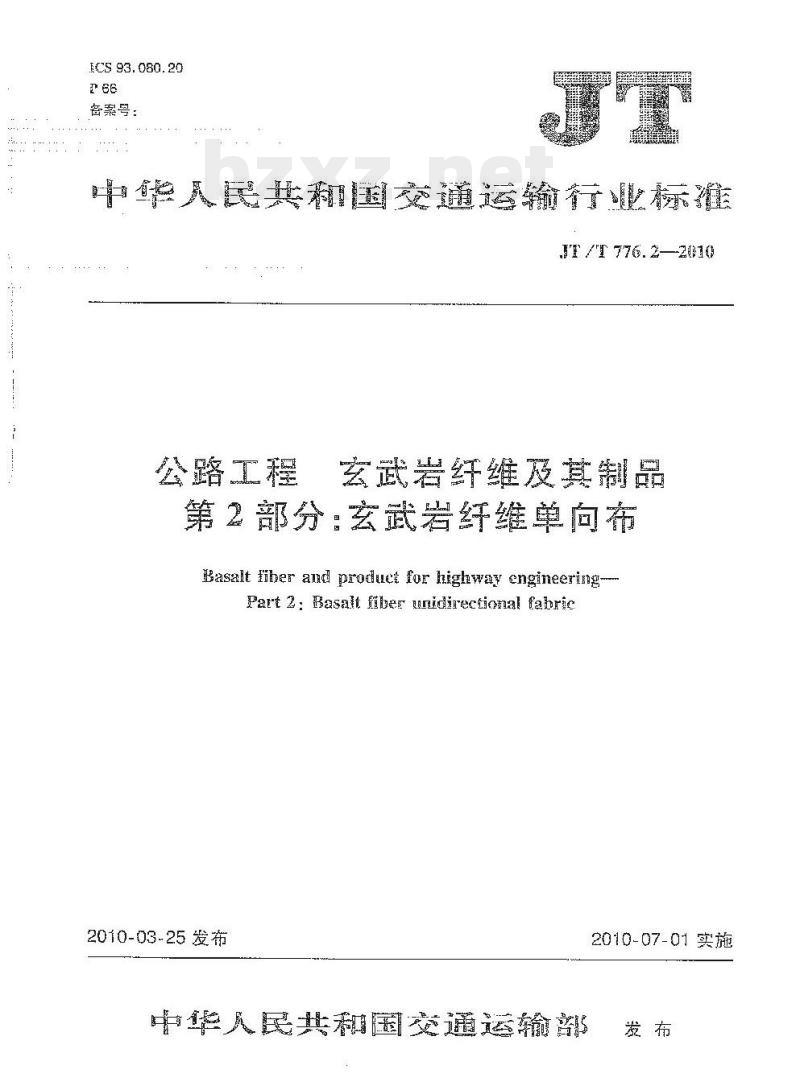

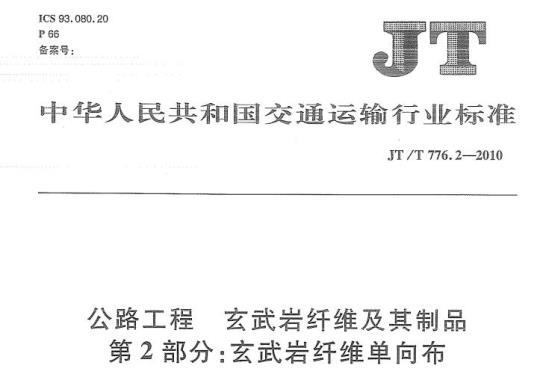

JT/T 776.2-2010 公路工程玄武岩纤维及其制品第2部分:玄武岩纤维单向布

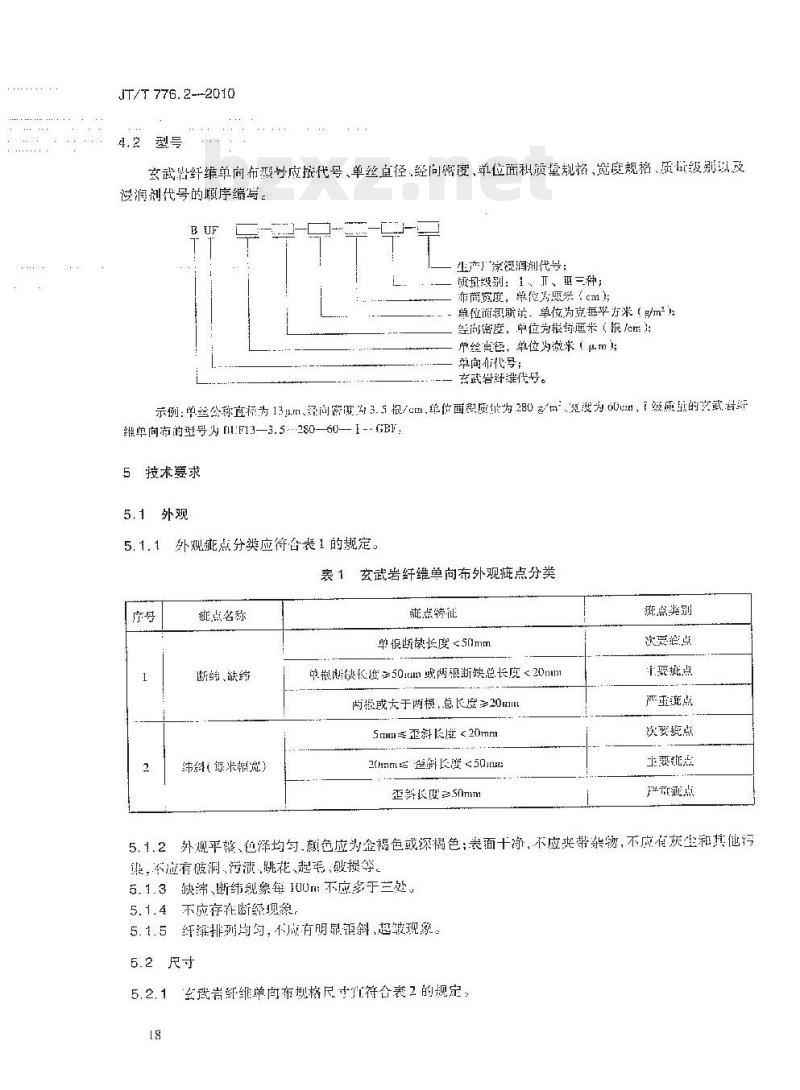

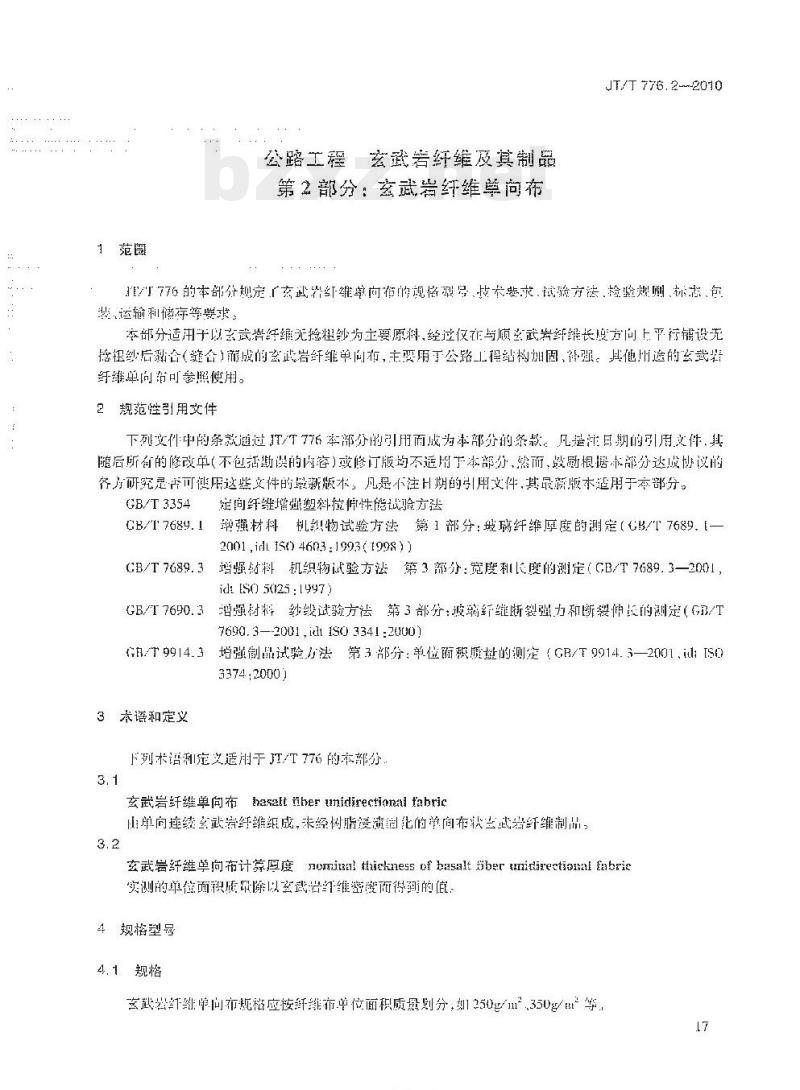

JT/T 776.2—2010 公路工程 玄武岩纤维及其制品 第2部分：玄武岩纤维单向布 2010-03-25发布 2010-07-01实施 1 范围 本部分规定了玄武岩纤维单向布的规格型号、技术要求、试验方法、检验规则、标志、包装、运输和储存等要求。 本部分适用于以玄武岩纤维无捻粗纱为主要原料，经拉伸在与经向长度方向上平行铺设，先捻单丝后编织而成的玄武岩纤维单向布。主要用于公路工程结构加固，其他用途的玄武岩纤维单向布可参照使用。 2 规范性引用文件 下列文件中的条款通过本部分的引用成为本部分的条款： GB/T 3354 增强纤维增强塑料拉伸性能试验方法 GB/T 7689.1 增强材料织物试验方法 第1部分：厚度的测定 GB/T 7689.3 增强材料织物试验方法 第3部分：宽度与长度的测定 GB/T 7690.3 增强材料纱线试验方法 第3部分：断裂强力和断裂伸长的测定 GB/T 9914.3 增强材料试验方法 第3部分：单位面积质量的测定 3 术语和定义 3.1 玄武岩纤维单向布 (Basalt fiber unidirectional fabric)：由单向连续玄武岩纤维组成，未经树脂浸渍固化的单向布材质。 3.2 玄武岩纤维单向布单位面积质量：实测的单位面积质量除以玄武岩纤维密度而得到的数值。 4 规格型号 4.1 规格 玄武岩纤维单向布按单位面积质量划分。 4.2 型号 玄武岩纤维单向布型号应按代号、单丝点径、经向密度、单位面积质量规格、宽度、质量级以及浸润剂代号的顺序编写。 示例：F13—3.5...280—60—1... 5 技术要求 5.1 外观 外观疵点分类及要求如下： (1) 断经、断纬、缺纱：单根断缺长度 < 50mm；单根断缺长度 = 50mm 或两根断缺总长度 < 20mm；两根或多根断缺总长度 > 20mm。 (2) 歪斜：歪斜长度 20mm < 50mm；歪斜长度 = 50mm。 (3) 要求：外观平整、色泽均匀，色应为金褐色或深褐色；表面干净，不应带有杂物、灰尘、污垢、浸润剂、跳花、起毛、破损等。缺经、断纬现象在100m内不应多于3处；不应存在断经现象。纤维排列均匀，无明显歪斜、起皱现象。 5.2 尺寸 玄武岩纤维单向布规格尺寸应符合规定： (1) 单位面积质量不应小于产品说明中的数值。 (2) 尺寸偏差应符合GB/T 7689.3的规定。 5.3 物理力学性能 玄武岩纤维单向布物理力学性能应符合下表规定： 项 | Ⅱ级 | Ⅰ级 拉伸强度 (MPa) | 2000 | 2300 拉伸弹性模量 (MPa) | 39.3 × 10^3 | 37.5 × 10^3 破坏伸长率 (%) | 2.15 | 2.75 耐碱性 (拉伸强度保留率 %) | 75 | 85 6 试验方法 6.1 外观：在正常照度下，距离0.5m采用目测法检测。 6.2 尺寸偏差：应按GB/T 7689.3的规定执行。 6.3 单位面积质量：按GB/T 9914.3的规定执行。 6.4 拉伸性能：拉伸强度、拉伸弹性模量和破坏伸长率按GB/T 3354的方法进行试验。 6.5 耐碱性：将样本浸泡于NaOH溶液中煮沸4h后，按GB/T 7690.3规定的方法检测，计算耐碱性拉伸强度保留率。 6.6 经向密实度：将单向布摊平，沿宽度方向分别在边缘和中间处定义3个方块，测量经线根数并取平均值。 7 检验规则 7.1 检验分类 玄武岩纤维单向布检验分为出厂检验和型式检验两类。 7.1.1 出厂检验：生产厂按规定在型式检验合格的基础上，应逐批进行出厂检验。 7.1.2 型式检验：应对第5条规定的全部技术指标进行检验。出现下列情况应进行型式检验：新产品或老产品转厂生产时；工艺有较大变化时；产品停产半年以上恢复生产时；合同有规定时；监管机构提出要求时；储存时间超过18个月时。每10万m进行一次型式检验。 7.2 组批与抽样 7.2.1 组批：以连续生产的同一品种为一批，每批不超过100m。 7.2.2 抽样：尺寸和外观采用一次抽样法，样本数为6件单位产品；单位面积质量采用一次抽样法，样本数为6件单位产品；物理力学性能采用二次抽样法，样本数为3件单位产品。 7.3 判定规则 7.3.1 外观：在0.5mm内有疵点视为不合格。若样本中不合格品全部合格或仅有一个不合格，则判为合格；否则判为不合格。若有一个不合格品时，可进行复检。两次检验的不合格品总数不超过2个，则判为合格；否则判为不合格。
