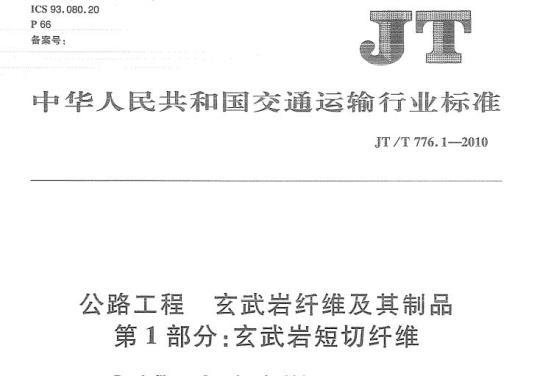

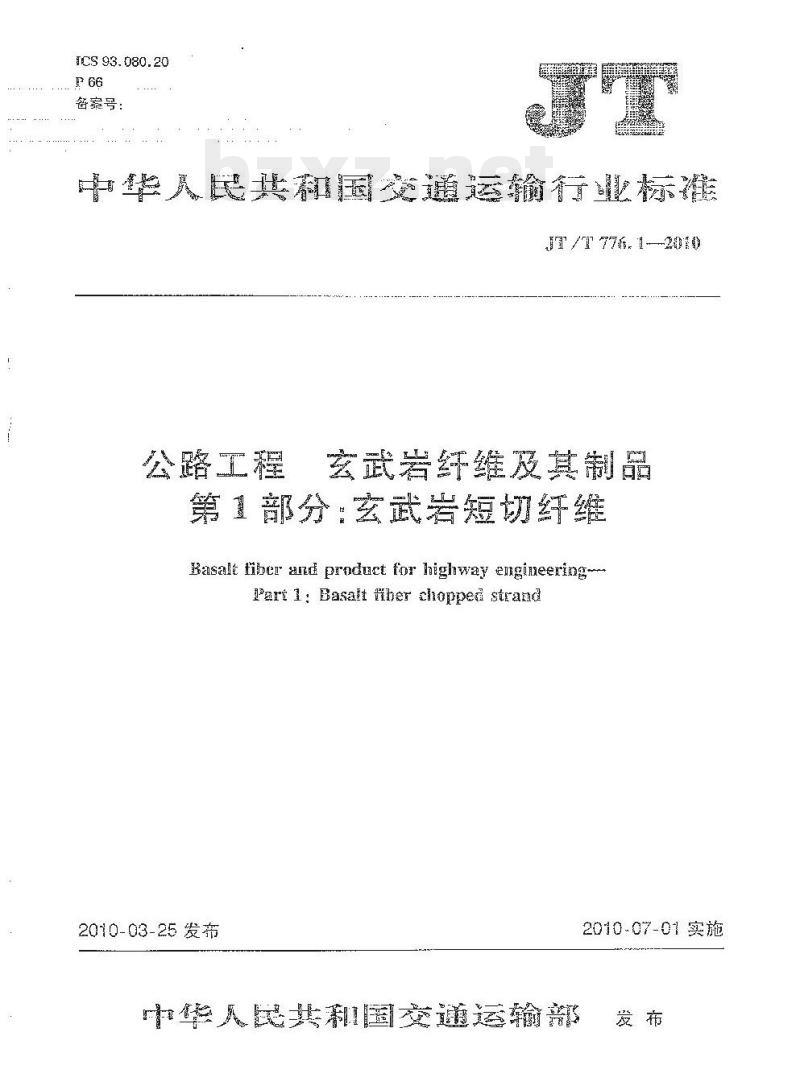

JT/T 776.1-2010 公路工程玄 武岩纤维及其制品第1部分:玄武岩短切纤维

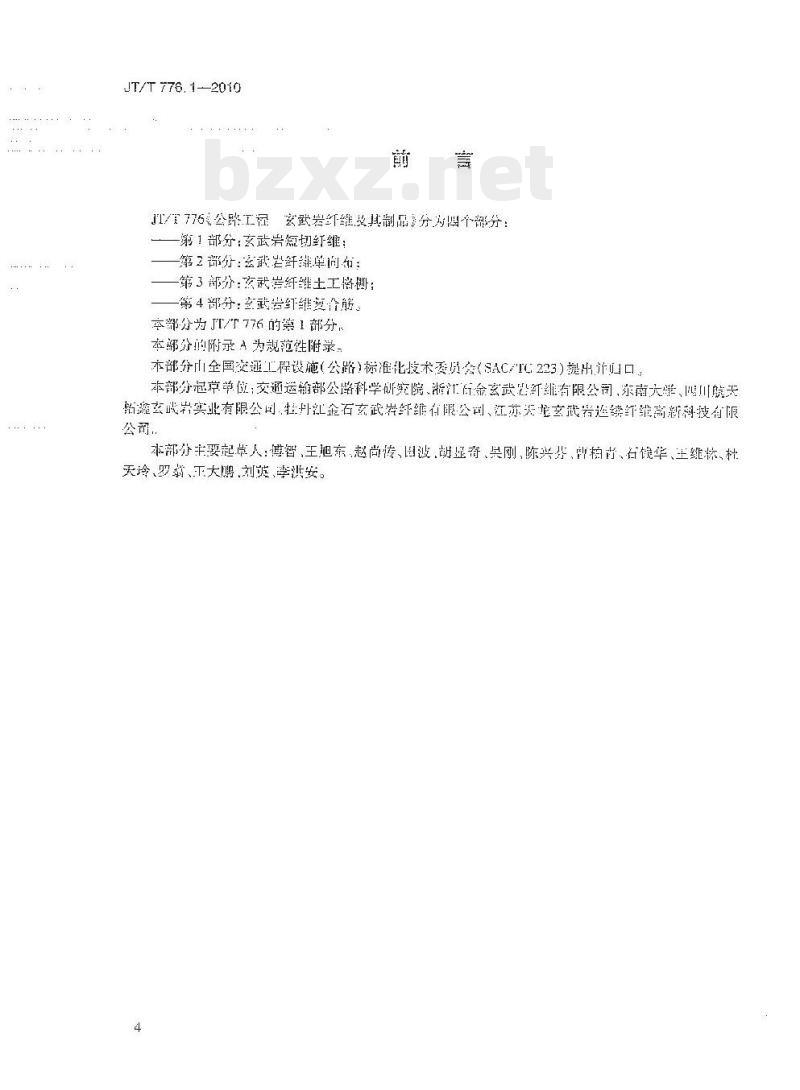

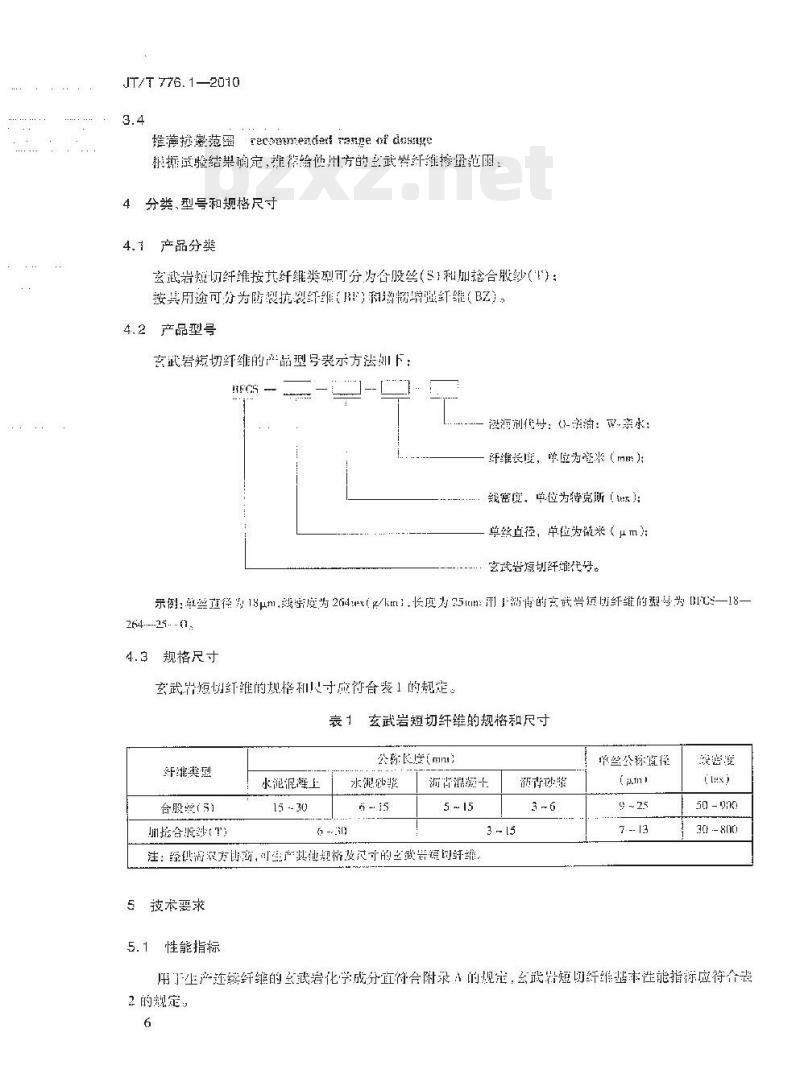

JT/T 776.1—2010 公路工程 玄武岩纤维及其制品 第1部分：玄武岩短切纤维 中华人民共和国交通运输部 2010.07.01 实施 前言 JT/T 776《公路工程 玄武岩纤维及其制品》分为四个部分： 第1部分：玄武岩短切纤维； 第2部分：玄武岩纤维单丝布； 第3部分：玄武岩纤维土工格室； 第4部分：玄武岩纤维网。 本部分为JT/T 776的第1部分，本部分的附录A为规范性附录。 本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本部分起草单位：交通运输部公路科学研究院、浙江交通集团玄武岩纤维有限公司、东南大学、四川皖天维玄武岩实业有限公司、湖北金石玄武岩纤维有限公司、江苏天龙玄武岩连续纤维高新科技有限公司。 本部主要起草人：丁智，王旭东，赵尚传，国波，胡显奇，兴刚，陈兴权，评柏青，石镜华，生维栋，谢天玲，翁平，大鹏，刘英，李洪安。 1 范围 本部分规定了玄武岩短切纤维的分类、技术要求、试验方法、检验规则、标志、包装、运输和保存等。 本部分适用于以连续玄武岩纤维为主要原料，经过切断机将连续玄武岩纤维通过切断而成的，主要用于增强水泥混凝土、水泥砂浆、沥青混凝土、路面砂浆的玄武岩短切纤维。其他用途的玄武岩短切纤维可参照本标准。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款，是本部分的必要条件，其随后的所有修改单（不包括勘误的内容）及修订版均不适用本部分，然而，鼓励各方研究是否可使用这些文件的最新版本。 GB/T 7690.1 增强材料纱线试验方法 第1部分：线密度的测定 GB/T 7690.3 增强材料纱线试验方法 第3部分：玻璃纤维断裂强力和断裂伸长长的测定 GB/T 7690.5 增强材料纱线试验方法 第5部分：玻璃纤维单丝直径的测定 GB/T 9914.1 增强制品试验方法 第1部分：含水率的测定 GB/T 9914.2 增强制品试验方法 第2部分：玻璃纤维可燃物含量的测定 3 术语和定义 下列术语和定义适用于 JT/T 776 的本部分。 3.1 玄武岩短切纤维 (basalt fiber chopped strand)：由连续玄武岩纤维基材按规定长度切断生产的短纤维。 3.2 分散性 (dispersibility)：玄武岩短切纤维在水泥混凝土、水泥砂浆或沥青混凝土、路面砂浆中均能分散、不结团的性能。 3.3 玄武岩纤维掺量 (dosage of basalt fiber)：玄武岩短切纤维在水泥混凝土、水泥砂浆或沥青混凝土、路面砂浆中所占的质量百分数或体积分数。 3.4 推荐掺量范围 (recommended dosage range) 4 分类、型号和规格尺寸 4.1 产品分类 玄武岩短切纤维按其纤维形态可分为单股丝（≤1）和多股丝（>1）；按其用途可分为防裂抗裂纤维（R）和增韧增强纤维（BZ）。 4.2 产品型号 玄武岩短切纤维的产品型号表示方法如下：HFGS- [形态] - [直径] - [长度] - [线密度] 其中： 形态：1代表单股丝，2代表多股丝； 直径：单位为mm； 长度：单位为mm； 线密度：单位为g/km。 示例：单股丝，直径为18mm，长度为25mm，线密度为264g/km，其产品型号为 HFGS-1-18-25-264。 4.3 规格尺寸 玄武岩短切纤维的规格和尺寸应符合表1的规定。 表1 玄武岩短切纤维的规格和尺寸 1. 单股丝 - 水泥混凝土：公称长度 15~30 mm - 水泥砂浆：公称长度 5~15 mm - 沥青混凝土：公称长度 3~15 mm 2. 多股丝 - 水泥混凝土：公称长度 9~25 mm - 水泥砂浆：公称长度 7~13 mm 注：经供需双方协商，可定制其规格及用途。 5 技术要求 5.1 性能指标 用于生产连续纤维的玄武岩化学成分宜符合附录A的规定，玄武岩短切纤维的基本性能指标应符合表2的规定。 表2 玄武岩短切纤维基本性能指标 - 直径 (μm)：50~80 - 长度 (mm)：25~280 - 抗拉强度 (MPa)：1200~2200 - 断裂伸长率 (%)：2.4~3.1 - 含水率 (%)：0.1~1.0 - 耐热性 (强度保留率, %)：38.5 - 耐碱性 (强度保留率, %)：75 5.2 物理力学性能 5.2.1 用于抗裂及增韧增强的水泥混凝土与水泥砂浆的玄武岩短切纤维的物理力学性能应符合表3的技术指标要求。 表3 用于水泥混凝土与水泥砂浆的玄武岩短切纤维性能指标 1. 防裂抗裂纤维 (R)： - 抗拉强度 (MPa) ≥ 7.5 imes 10^2 - 断裂伸长率 (%) ≤ 3.1 2. 增韧增强纤维 (BZ)： - 抗拉强度 (MPa) ≥ 1500 - 断裂伸长率 (%) ≤ 8.0 5.2.2 用于抗裂及增韧增强的沥青混凝土与沥青砂浆的玄武岩短切纤维的物理力学性能应符合表4的技术指标要求。 表4 用于沥青混凝土与沥青砂浆的玄武岩短切纤维性能指标 1. 防裂抗裂纤维 (R)： - 抗拉强度 (MPa) ≥ 2000 - 断裂伸长率 (%) ≤ 3.5 2. 增韧增强纤维 (BZ)： - 抗拉强度 (MPa) ≥ 500 - 断裂伸长率 (%) ≤ 7.0 - 耐热性 (断裂强度保留率, %)：85 - 耐碱性 (断裂强度保留率, %)：明火不燃 6 标志 6.1 外观：玄武岩短切纤维外观应均匀，为金褐色或深褐色，表面无污染。 6.2 规格：玄武岩短切纤维的公称长度和线密度偏差应在生产厂所控制的量的±10%之内。 6.3 外观合格占百分比应不小于95%。 7 试验方法 6.1 纤维长度：在样品中随机取30根，用0.1mm的尺测定每根的长度，取平均值作为测定值。 6.2 纤维直径：按GB/T 7690.5的规定测定单丝纤维公称直径。 6.3 线密度：按GB/T 7690.1的规定测定线密度，每个样本测定2次，以样本测定的平均值作为测定结果。 6.4 抗拉强度、弹性模量、断裂伸长率：按GB/T 7690.3规定的方法与设备进行检测。 6.5 含水率：按GB/T 9914.1的规定进行测定，每个样本测定2次，以测定值的平均值作为测定结果。 6.6 可燃物含量：按GB/T 9914.2的规定进行测定，每个样本测定3次，以测定值的平均数作为测定结果。 6.7 可燃性：点燃玄武岩纤维时，玄武岩纤维尖端不燃烧明火。 6.8 耐热性：将样品置125℃烘箱内加热4小时，按GB/T 7690.3规定的方法检测断裂强度，计算耐热性断裂强度保留率：耐热性断裂强度保留率 = (加热后断裂强度 / 加热前断裂强度) imes 100%。 6.9 耐碱性：将玄武岩纤维浸泡于NaOH溶液中煮沸4小时，按GB/T 7690.3规定的方法检测断裂强度，计算耐碱性断裂强度保留率：耐碱性断裂强度保留率 = (耐碱后断裂强度 / 断裂强度) imes 100%。 6.10 吸油率：称取5g纤维没入煤油中不少于5mm，取出后用0.5mm筛网做成的筛子进行振动，持续10分钟，除去未被纤维所吸附的煤油。称纤维及其所吸附煤油的总质量，计算吸油率 = (吸附煤油质量 / 纤维干重) imes 100%。 6.11 外观：在正常光照下，距离0.5m，用目视法检验。
