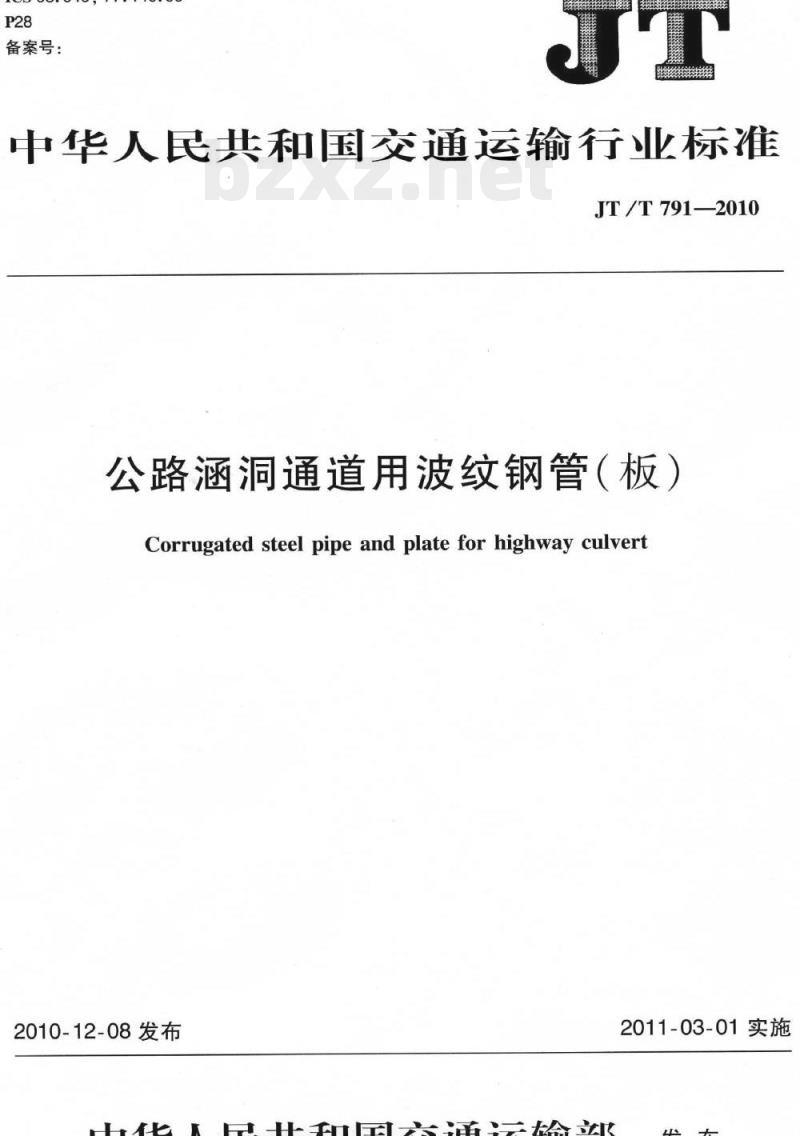

JT/T 791-2010 公路涵洞通道用波纹钢管(板)

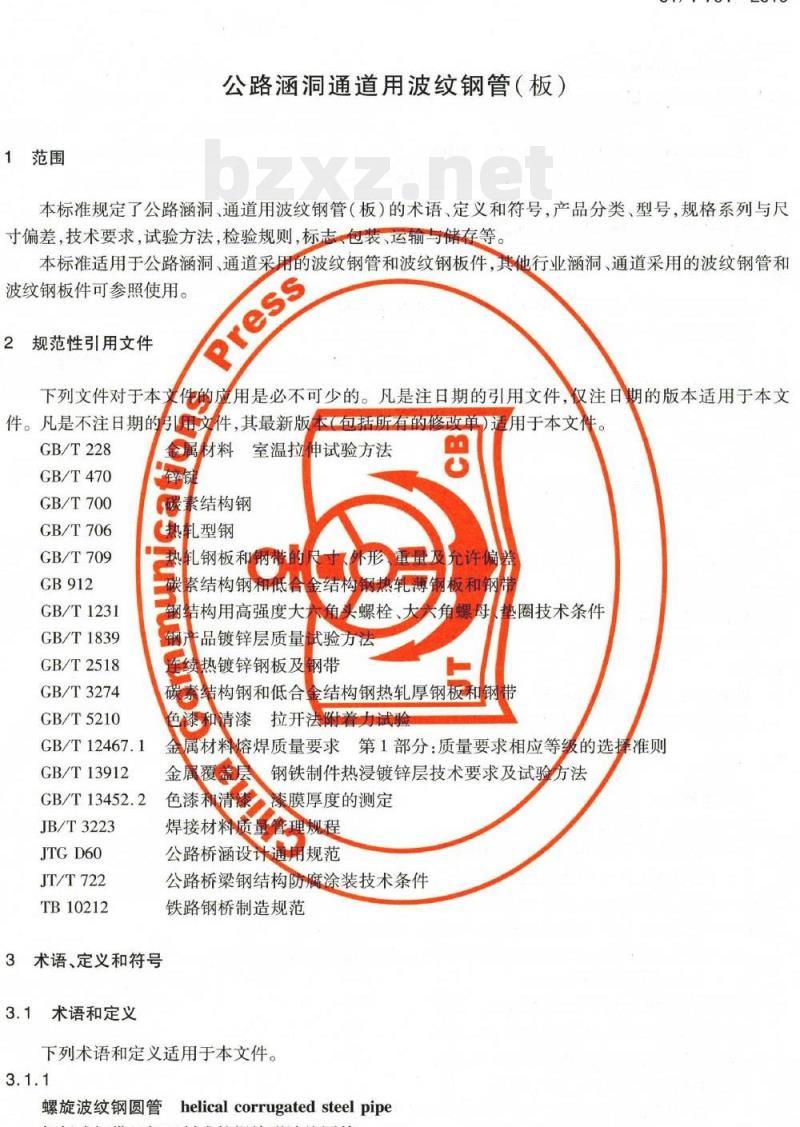

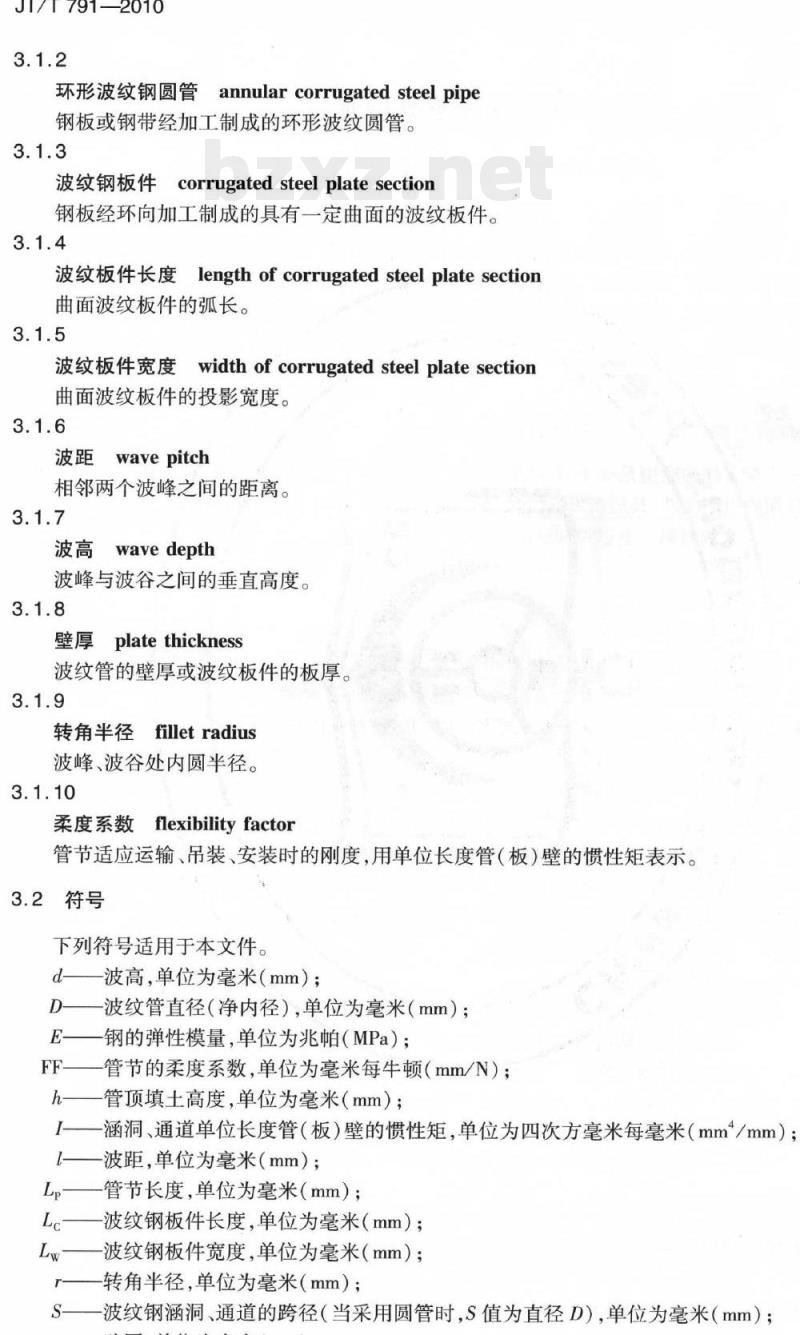

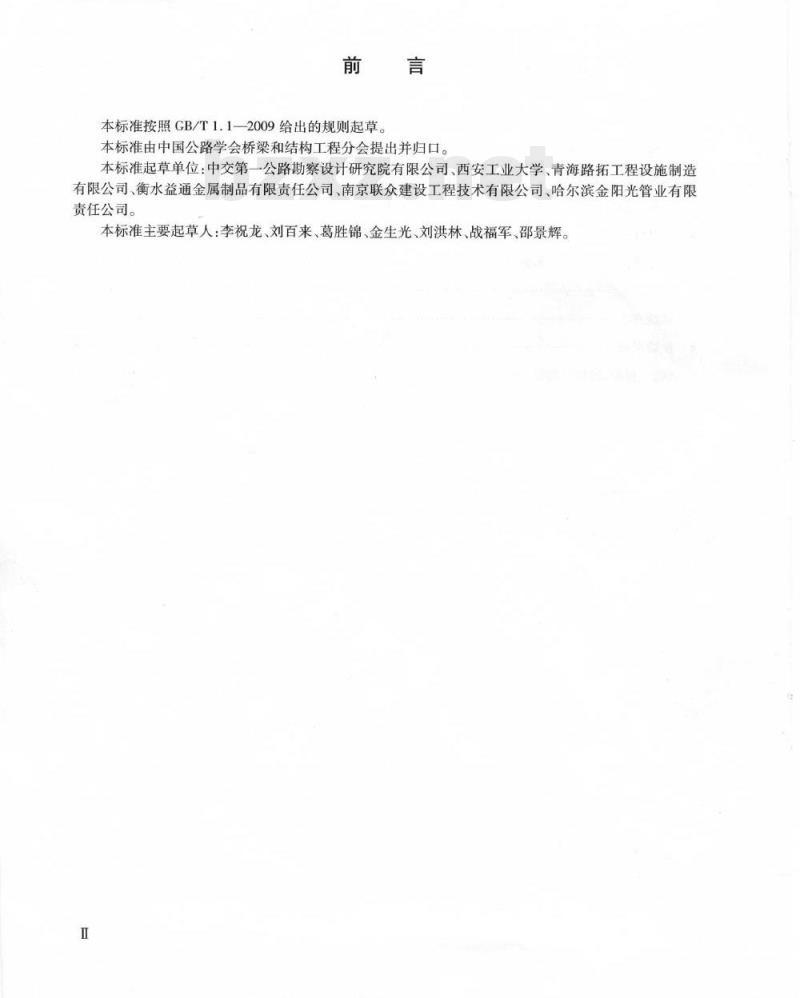

中华人民共和国交通运输行业标准 JT/T791—2010 公路涵洞通道用波纹钢管（板）Corrugated steel pipe and plate for highway culvert 发布日期：2010-12-08 实施日期：2011-03-01 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位：中交第一公路勘察设计研究院有限公司、西安工业大学、青海路拓工程设施制造有限公司、衡水益通金属制品有限责任公司、南京联众建设工程技术有限公司、哈尔滨金阳光管业有限责任公司。本标准主要起草人：李祝龙、刘百来、葛胜锦、金生光、刘洪林、战福军、邵景辉。 1 范围 本标准规定了公路涵洞、通道用波纹钢管（板）的术语、定义和符号，产品分类、型号，规格系列与尺寸偏差，技术要求，试验方法，检验规则，标志、包装、运输与储存等。 本标准适用于公路涵洞、通道采用的波纹钢管和波纹钢板件，其他行业涵洞、通道采用的波纹钢管和波纹钢板件可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的另用文件，其最新版本适用于本文件。 GB/T 228 金属材料 GB/T 470 碳素结构钢 GB/T 700 碳素结构钢 GB/T 706 轧制钢板和钢带的外形、尺寸及重量 GB/T 709 钢带的外形、尺寸及重量 GB/T 912 金属覆盖 GB/T 1231 螺栓、螺母技术条件 GB/T 1839 拉开法附着力试验 GB/T 2518 热镀锌钢板及钢带的镀锌层质量 GB/T 3274 结构用高强度钢 GB/T 5210 金属覆盖层 GB/T 12467.1 焊接材料质量管理规程第1部分：质量要求 GB/T 13912 钢结构用高强度螺栓 GB/T 13452.2 色漆和清漆 JB/T 3223 钢铁制件热浸镀锌层技术要求及试验方法 JT/GD 60 公路桥涵设计通用规范 JT/T 722 公路桥梁钢结构防腐涂装技术条件 TB/T 10212 铁路钢桥制造规范 3 术语、定义和符号 3.1 术语和定义 3.1.1 螺旋波纹钢圆管 (helical corrugated steel pipe)：钢板或钢带经加工制成的螺旋形波纹圆管。 3.1.2 环形波纹钢圆管 (annular corrugated steel pipe)：钢板或钢带经加工制成的环形波纹圆管。 3.1.3 波纹钢板件 (corrugated steel plate section)：钢板经环向加工制成的具有一定曲面的波纹板件。 3.1.4 波纹板件长度 (length of corrugated steel plate section)：曲面波纹板件的弧长。 3.1.5 波纹板件宽度 (width of corrugated steel plate section)：曲面波纹板件的投影宽度。 3.1.6 波距 (wave pitch)：相邻两个波峰之间的距离。 3.1.7 波高 (wave depth)：波峰与波谷之间的垂直高度。 3.1.8 壁厚 (plate thickness)：波纹管的壁厚或波纹板件的板厚。 3.1.9 转角半径 (fillet radius)：波峰、波谷处内圆半径。 3.1.10 柔度系数 (flexibility factor)：管节适应运输、吊装、安装时的刚度，用单位长度管（板）壁的惯性矩表示。 3.2 符号 d —— 波高，单位为毫米（mm) D —— 波纹管直径（净内径），单位为毫米（mm) E —— 钢的弹性模量，单位为兆帕（MPa) F —— 管节的柔度系数，单位为毫米每牛顿（mm/N) h —— 管顶填土高度，单位为毫米（mm) L —— 涵洞、通道单位长度管（板）壁的惯性矩，单位为$mm^4/mm$ p —— 波距，单位为毫米（mm) Lp —— 管节长度，单位为毫米（mm) Lc —— 波纹钢板件长度，单位为毫米（mm) Lw —— 波纹钢板件宽度，单位为毫米（mm) S —— 波纹钢涵洞、通道的跨径（当采用圆管时，S值为直径D），单位为毫米（mm) t —— 壁厚，单位为毫米（mm) 4 产品分类、型号 4.1 分类 公路涵洞、通道用波纹钢构件可分为螺旋波纹钢圆管、环形波纹钢圆管和用波纹钢板件拼装成的圆形或拱形结构。 4.2 型号 型号表示方式如下： - 螺旋波纹钢圆管：产品代号为HCSP，后接波形代号（A～F）及内径D。示例1：内径1000mm、波形代号为A的螺旋波纹钢圆管，表示为HCSPA1000。 - 环形波纹钢圆管：产品代号为ACSP，后接波形代号（A～F）及内径D。示例2：内径2000mm、波形代号为C的环形波纹钢圆管，表示为ACSPC2000。 - 波纹钢板件：产品代号为CSP，后接波形代号（A～F）及跨径S。示例3：跨径6000mm、波形代号为E的波纹钢板件，表示为CSPSE6000。 5 产品规格系列与尺寸偏差 5.1 螺旋波纹钢圆管、环形波纹钢圆管、波纹钢板件的波形尺寸规格应符合下表规定： | 波形代号 | 波距 (mm) | 波高 (mm) | 壁厚 (mm) | |---|---|---|---| | A | 168 | 13 | 2.0~4.0 | | B | 75 | 25 | 2.0~5.0 | | C | 125 | 25 | 2.0~5.0 | | D | 125 | 50 | 2.0~6.5 | | E | 125 | 55 | 3.0~6.5 | | F | 150 | 68 | 2.0~5.0 | 5.2 尺寸允许偏差 波纹钢圆管、波纹钢板件的尺寸允许偏差应符合相关标准规定。 6 技术要求 6.1 材料 6.1.1 主体结构材料 6.1.1.1 螺旋波纹钢圆管、环形波纹钢圆管、波纹钢板件采用碳素结构钢时，其性能应符合GB/T700要求，抗拉强度不小于350MPa。 6.1.1.2 螺旋波纹钢圆管、环形波纹钢圆管及波纹钢板件所用的钢板、钢带应符合GB/T912或GB/T3274的规定，其尺寸、外形、重量及允许偏差应符合GB/T709的规定。 6.1.1.3 采用连续热镀锌钢板及钢带加工时，其性能、尺寸、外形、重量及允许偏差应符合GB/T2518规定，抗拉强度不小于350MPa。 6.1.2 连接件 6.1.2.1 连接件采用扭剪型高强度螺栓、螺母，强度等级不低于8.8级，其性能指标应符合GB/T1231的要求。 6.1.2.2 高强度螺栓、螺母规格为M12、M16、M20，螺栓长度宜为30mm~60mm。结构用高强度垫圈应符合GB/T1231的规定。 6.1.2.3 管箍、法兰盘的材料采用碳素结构钢，其性能应符合GB/T700要求，抗拉强度不小于350MPa。其允许偏差应符合GB/T706的规定。
