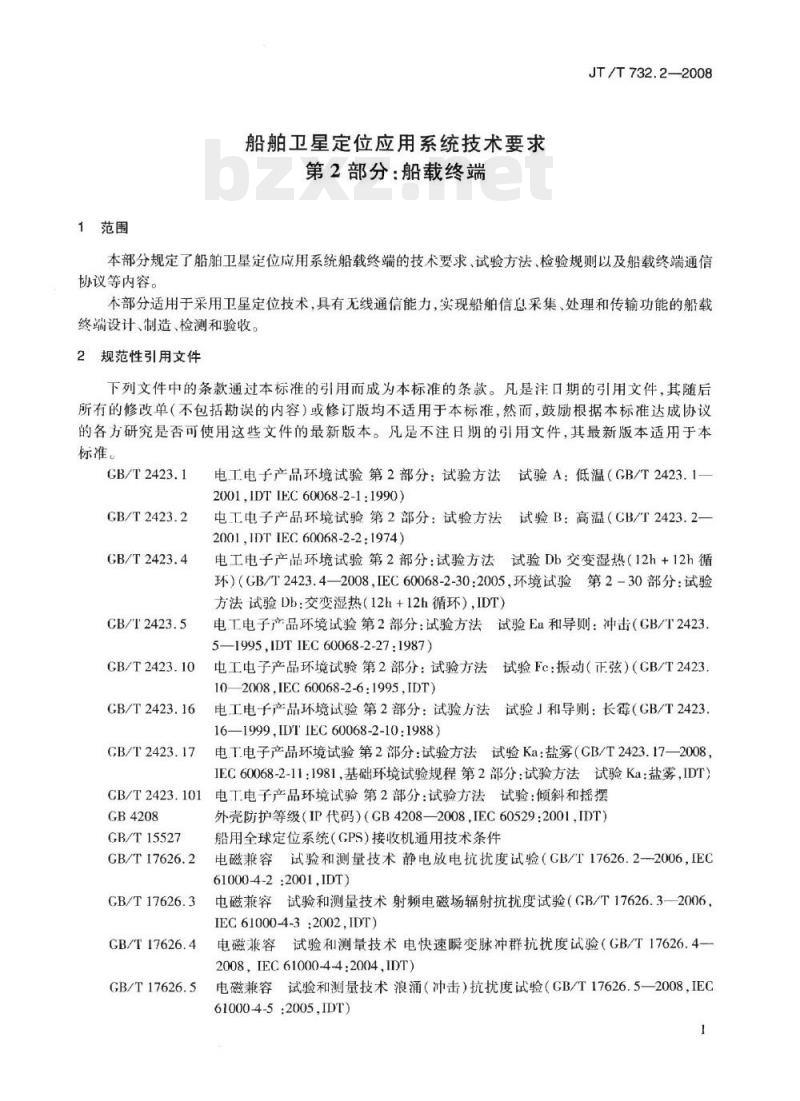

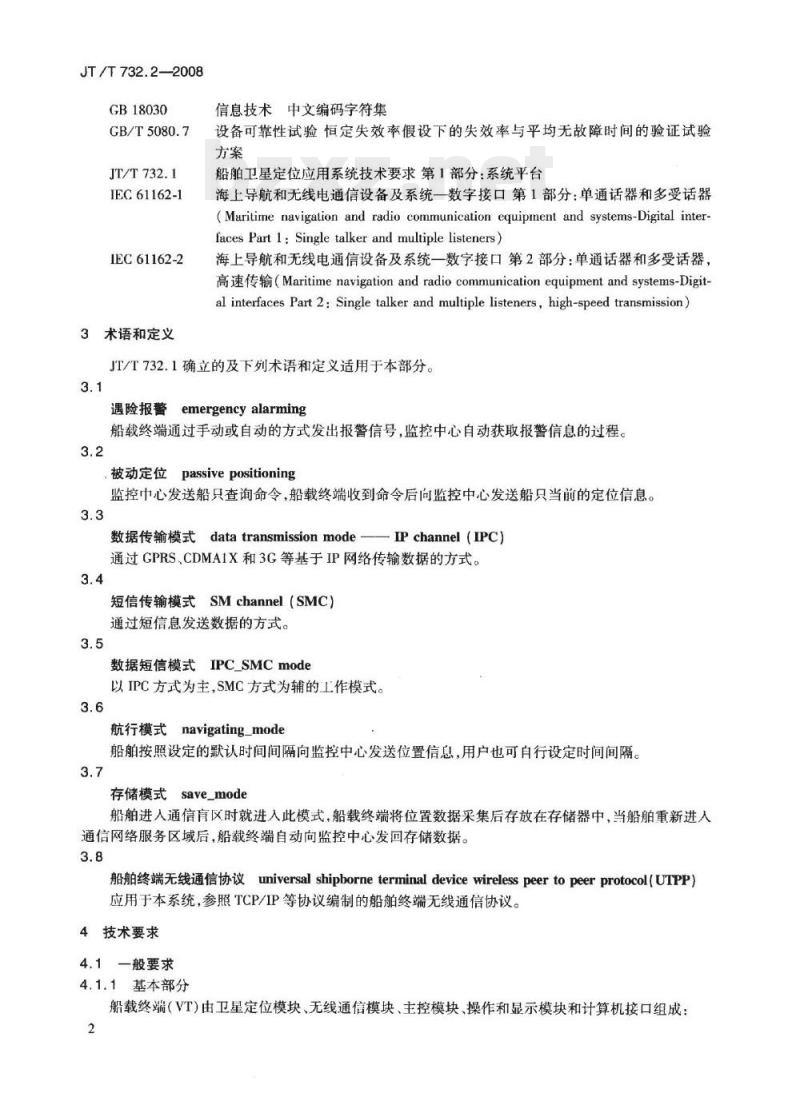

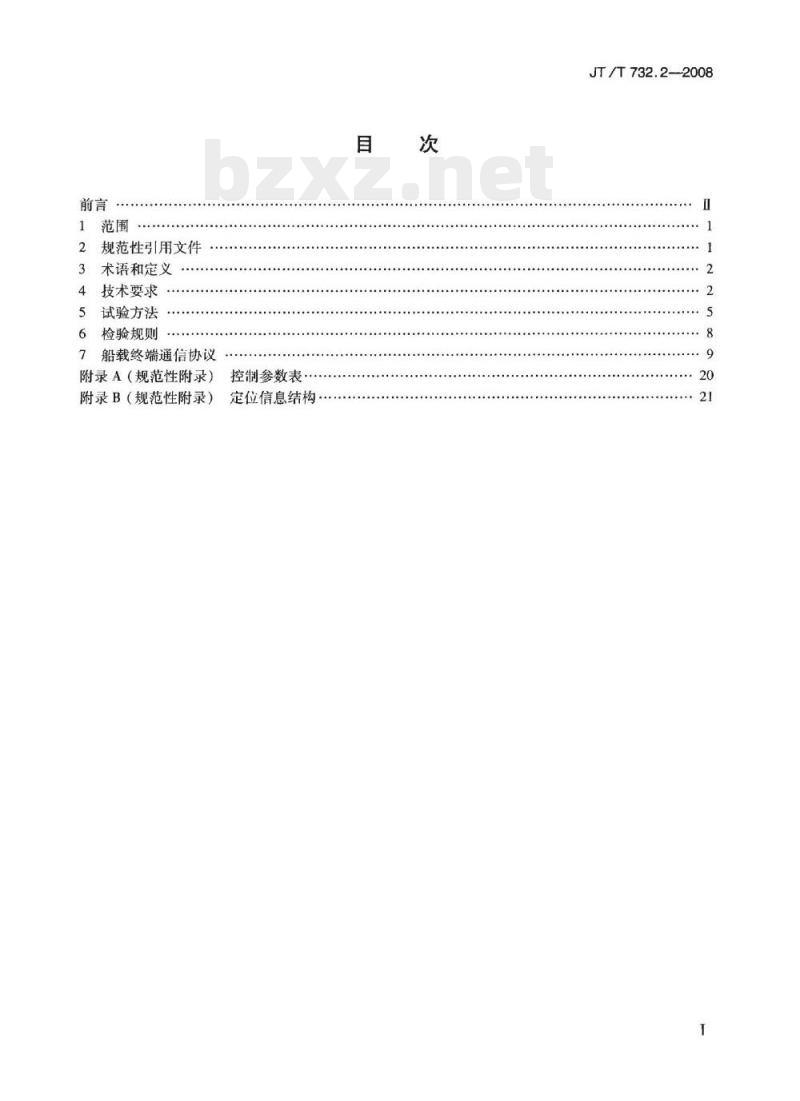

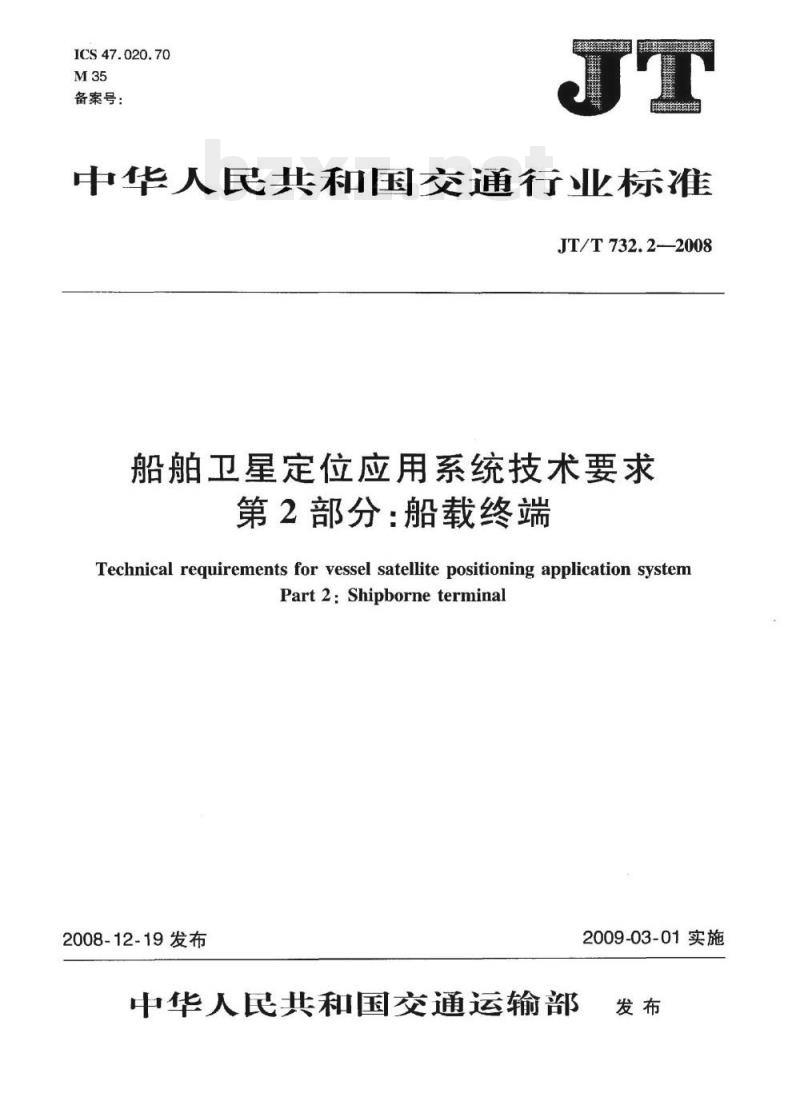

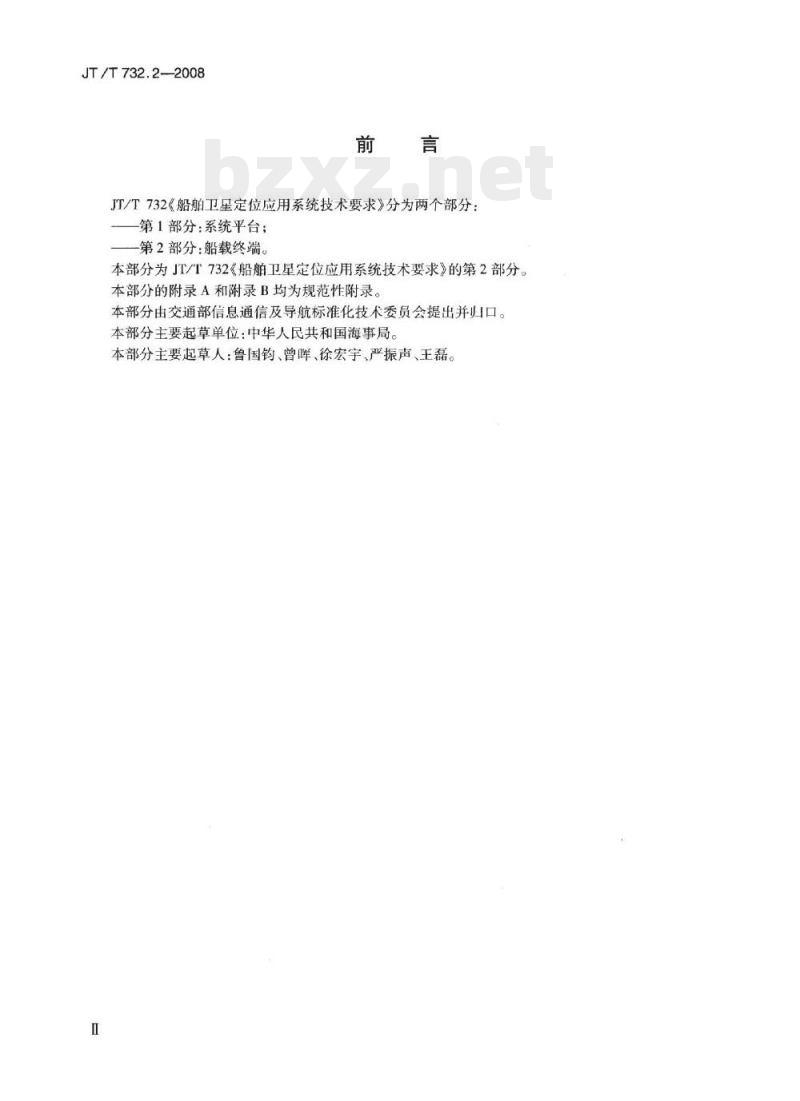

中华人民共和国交通行业标准 JT/T 732.2—2008 船舶卫星定位应用系统技术要求 第2部分：船载终端 Technical requirements for vessel satellite positioning application system Part 2: Shipborne terminal 发布日期：2008-12-19 实施日期：2009-03-01 发布单位：中华人民共和国交通运输部 前言 JT/T 732《船舶卫星定位应用系统技术要求》分为两个部分：第1部分为系统平台；第2部分为船载终端。本部分为JT/T 732《船舶卫星定位应用系统技术要求》的第2部分。本部分的附录A和附录B均为规范性附录。本部分由交通部信息通信及导航标准化技术委员会提出并归口。本部分主要起草单位：中华人民共和国海事局。本部分主要起草人：鲁国钧、曾晖、徐宏宇、严振声、王磊。 1 范围 本部分规定了船舶卫星定位应用系统船载终端的技术要求、试验方法、检验规则以及船载终端通信协议等内容。本部分适用于采用卫星定位技术，具有无线通信能力，实现船舶信息采集、处理和传输功能的船载终端设计、制造、检测和验收。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 环境试验类： - GB/T 2423.1 电工电子产品环境试验第2部分：试验方法 试验A：低温 - GB/T 2423.2 电工电子产品环境试验第2部分：试验方法 试验B：高温 - GB/T 2423.4 电工电子产品环境试验第2部分：试验方法 试验Db：交变湿热（12h+12h循环） - GB/T 2423.5 电工电子产品环境试验第2部分：试验方法 试验Ea和导则：冲击 - GB/T 2423.10 电工电子产品环境试验第2部分：试验方法 试验Fc：振动（正弦） - GB/T 2423.16 电工电子产品环境试验第2部分：试验方法 试验J和导则：长霉 - GB/T 2423.17 电工电子产品环境试验第2部分：试验方法 试验Ka：盐雾 - GB/T 4208 外壳防护等级（IP代码） 设备性能与电磁兼容类： - GB/T 15527 船用全球定位系统（GPS）接收机通用技术条件 - GB/T 17626.2 电磁兼容试验和测量技术：静电放电抗扰度试验 - GB/T 17626.3 电磁兼容试验和测量技术：射频电磁场辐射抗扰度试验 - GB/T 17626.4 电磁兼容试验和测量技术：电快速瞬变脉冲群抗扰度试验 - GB/T 17626.5 电磁兼容试验和测量技术：浪涌（冲击）抗扰度试验 - GB/T 5080.7 设备可靠性试验：恒定失效率假设下的失效率与平均无故障时间的验证试验方案 通信与接口类： - GB 18030 信息技术中文编码字符集 - JT/T 732.1 船舶卫星定位应用系统技术要求 第1部分：系统平台 - IEC 61162-1 海上导航和无线电通信设备及系统—数字接口 第1部分：单通话器和多受话器 - IEC 61162-2 海上导航和无线电通信设备及系统—数字接口 第2部分：单通话器和多受话器，高速传输 3 术语和定义 JT/T 732.1 中确立的及下列术语和定义适用于本部分。 3.1 遇险报警 (emergency alarming)：船载终端通过手动或自动的方式发出报警信号，监控中心自动获取报警信息的过程。 3.2 被动定位 (passive positioning)：监控中心发送船只查询命令，船载终端收到命令后向监控中心发送船只当前的定位信息。 3.3 数据传输模式 IP信道 (IPC)：通过GPRS、CDMA/3G等基于IP网络传输数据的方式。 3.4 短信传输模式 SMC信道 (SMC)：通过短信息发送数据的方式。 3.5 数据短信模式 IPC/SMC模式 (IPC/SMC mode)：以IPC方式为主，SMC方式为辅的工作模式。 3.6 航行模式 (navigating_mode)：船舶按照设定的默认时间间隔向监控中心发送位置信息，用户也可自行设定时间间隔。 3.7 存储模式 (save_mode)：船舶进入通信盲区时进入此模式，船载终端将位置数据采集后存放在存储器中，当船舶重新进入通信网络服务区域后，自动向监控中心发回存储数据。 3.8 船舶终端无线通信协议 (UTPP)：应用于本系统，参照TCP/IP等协议编制的船舶终端无线通信协议。 4 技术要求 4.1 一般要求 4.1.1 基本部分 船载终端（VT）由卫星定位模块、无线通信模块、主控模块、操作和显示模块和计算机接口组成： a) 卫星定位模块：VT中具有卫星定位功能的模块，给出包括位置、速度和时间在内的定位信息。该模块包括卫星定位接收机和内部接口及协议。 b) 无线通信模块：VT中实现VT与监控中心之间数据通信的功能模块。该模块包括无线通信收发器、通信网接口和协议、内部接口和协议。 c) 主控模块：VT中完成VT各功能控制的中央处理模块。该模块包括中央处理器和应用程序。 d) 操作和显示模块：VT中可提供显示模块、键盘控制模块等，通过文本、图形图像及语音等向船舶操纵人员提供信息，通过键盘、触摸开关和语音等向VT发布指令。 e) 计算机接口：用于向其他的船用设备提供位置信息，可以是RS232接口、USB接口等。 4.1.2 扩展部分 扩展模块可以根据用户的需求进行定义。 4.1.3 文件要求 VT应向使用者提供以下文件： a) 技术说明书：描述VT组成、工作原理、功能说明、性能指标、接口定义； b) 安装、使用、维护说明书：描述VT安装步骤及检测，说明VT使用方法和限制、保护措施及常见问题处理； c) 设备清单：包括主机、部件及配套件名称、型号及数量； d) 出厂合格证。 4.2 功能要求 4.2.1 位置信息报告 VT应具有接收和确认一个或多个监控中心的监控和定位请求，并按规程采集位置信息和进行位置信息报告（包括移动通信中断时）的功能。VT应支持系统的实时监控、条件定位、多个监控中心监控和盲区补传等功能。 为了有效地反映船舶的当前位置信息，当船舶的航行速度不同时，定位信息的上传速率与传输方式也不同，见表1。 表1 定位信息上传时间间隔与航速对应表 | 船舶航行速度 (kn) | 两次定位信息上传的时间间隔 (min) | 传输方式 | | :--- | :--- | :--- | | < 3 | 5 | TCP | | 3 ≤ 航速 ≤ 7 | 2 | TCP | | > 7 | 0.5 | UDP | 当船舶处于IPC通信盲区时，VT与监控中心的通信应自动切换到SMC通信方式。 4.2.2 参数配置和修改 VT应具有参数修改的功能，支持本地和远程两种修改方式。 4.2.3 遇险报警 VT应具有自动和人工按规程向监控中心进行报警的功能。VT应支持系统的报警处理。
