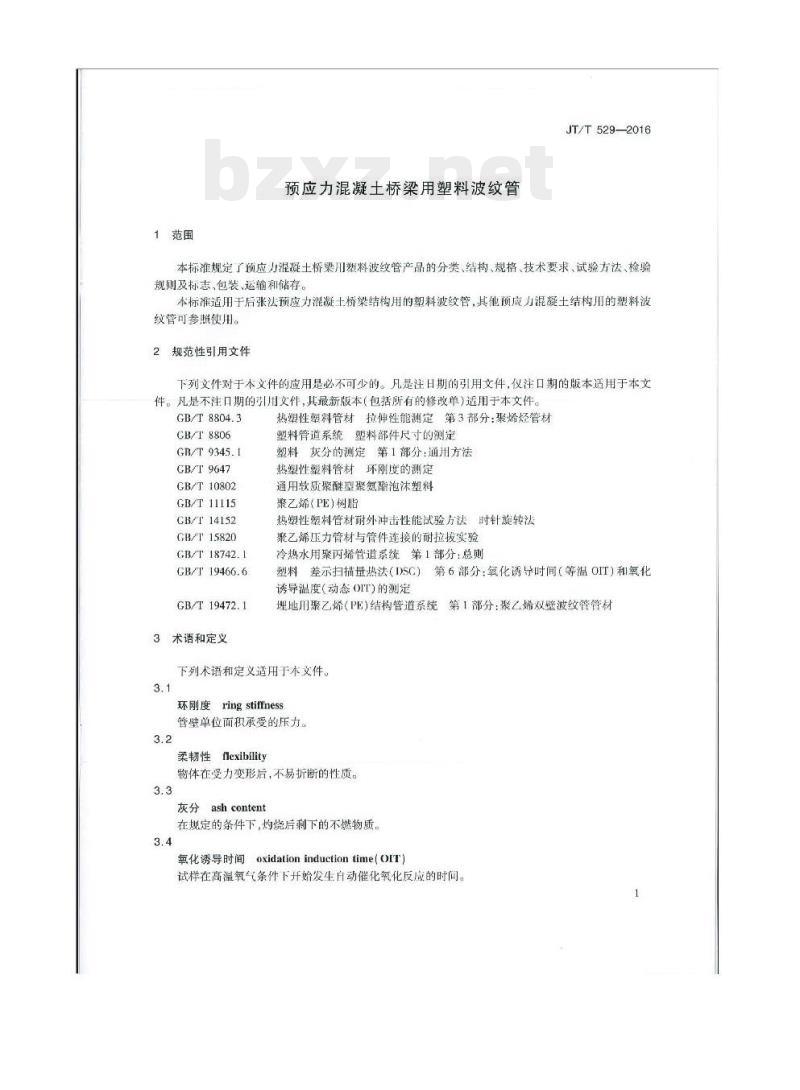

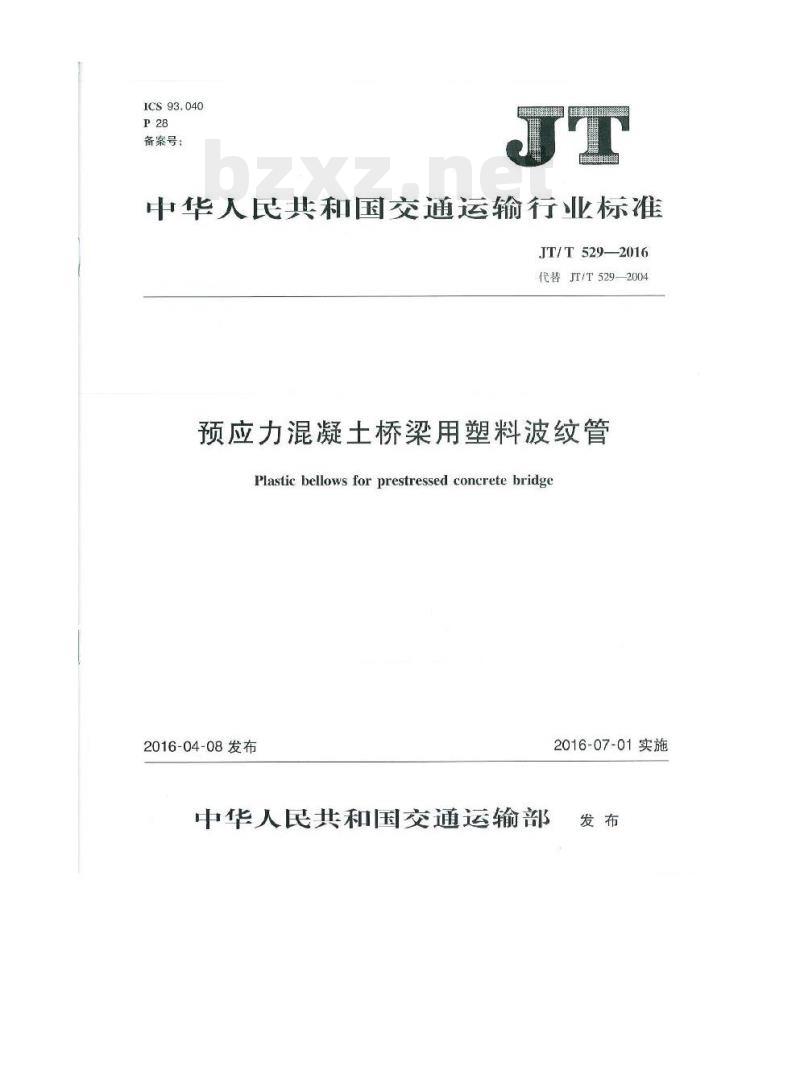

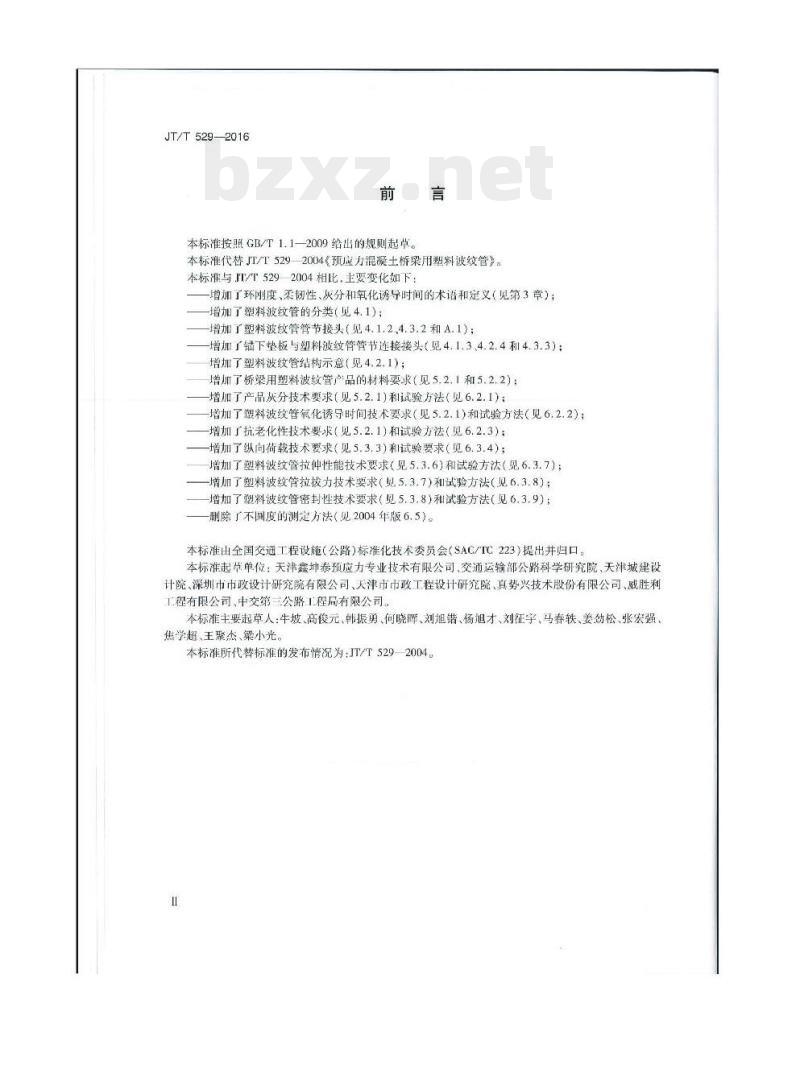

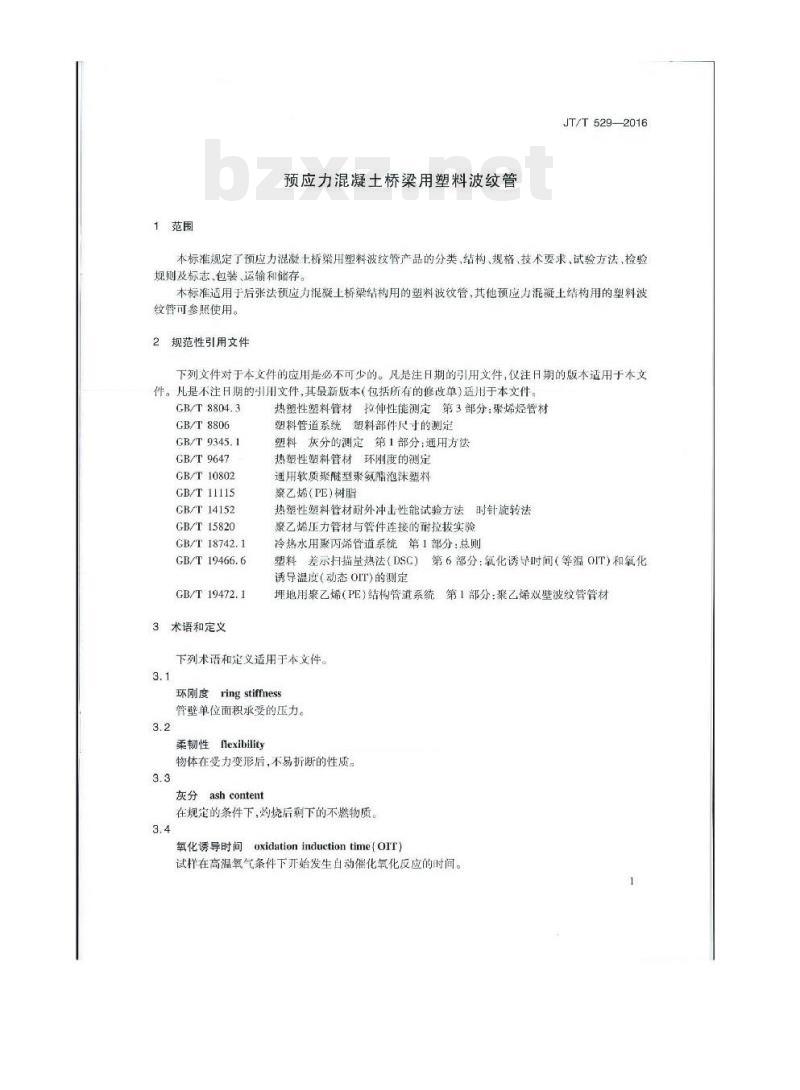

中华人民共和国交通运输行业标准 JT/T529—2016 预应力混凝土桥梁用塑料波纹管 Plastic bellows for prestressed concrete bridge 发布日期：2016-04-08 实施日期：2016-07-01 中华人民共和国交通运输部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 JT/T 529—2004《预应力混凝土桥梁用塑料波纹管》。 本标准与 JT/T 529—2004 相比，主要变化如下： 增加了环刚度、柔韧性、灰分和氧化诱导时间的术语和定义（见第3章）； 增加了塑料波纹管的分类（见4.1）； 增加了塑料波纹管管节接头（见4.1.2、4.3.2和A.1）； 增加了锚下垫板与塑料波纹管管节连接接头（见4.1.3、4.3.2和4.3.3）； 增加了塑料波纹管结构示意（见4.2.1）； 增加了桥梁用塑料波纹管产品的材料要求（见5.2.1和5.2.2）； 增加了产品灰分技术要求（见5.2.1）和试验方法（见6.2.1）； 增加了塑料波纹管氧化诱导时间技术要求（见5.2.1）和试验方法（见6.2.2）； 增加了抗老化性技术要求（见5.2.1）和试验方法（见6.2.3）； 增加了纵向荷载技术要求（见5.3.3）和试验要求（见6.3.4）； 增加了塑料波纹管拉伸性能技术要求（见5.3.6）和试验方法（见6.3.7）； 增加了塑料波纹管拉拔力技术要求（见5.3.7）和试验方法（见6.3.8）； 增加了塑料波纹管密封性技术要求（见5.3.8）和试验方法（见6.3.9）； 删除了不圆度的测定方法（见2004年版6.5）。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：天津鑫坤泰预应力专业技术有限公司、交通运输部公路科学研究院、天津城建设计院、深圳市市政设计研究院有限公司、天津市市政工程设计研究院、真势兴技术股份有限公司、威胜利工程有限公司、中交第三公路工程局有限公司。 本标准主要起草人：牛坡、高俊元、韩振勇、何晓晖、刘旭、杨旭才、刘征宇、马春轶、姜劲松、张宏强、焦学超、王聚杰、梁小光。 1 范围 本标准规定了预应力混凝土桥梁用塑料波纹管产品的分类、结构、规格、技术要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于后张法预应力混凝土桥梁结构用的塑料波纹管，其他预应力混凝土结构用的塑料波纹管可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 8804.3 热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材 GB/T 8806 塑料管道系统塑料部件尺寸的测定 GB/T 9345.1 塑料灰分的测定第1部分：通用方法 GB/T 9647 热塑性塑料管材环刚度的测定 GB/T 10802 通用软质聚醚型聚氨酯泡沫塑料 GB/T 11115 聚乙烯（PE）树脂 GB/T 14152 热塑性塑料管材耐外冲击性能试验方法时针旋转法 GB/T 15820 聚乙烯压力管材与管件连接的耐拉拔实验 GB/T 18742.1 冷热水用聚丙烯管道系统第1部分：总则 GB/T 19466.6 塑料差示扫描量热法（DSC） GB/T 19472.1 第6部分：氧化诱导时间（等温OIT）和氧化诱导温度（动态OIT）的测定 3 术语和定义 下列术语和定义适用于本文件。 3.1 环刚度 ring stiffness：管壁单位面积承受的压力。 3.2 柔韧性 flexibility：物体在受力变形后，不易折断的性质。 3.3 灰分 ash content：在规定的条件下，灼烧后剩下的不燃物质。 3.4 氧化诱导时间 oxidation induction time (OIT)：试样在高温氧气条件下开始发生自动催化氧化反应的时间。 3.5 真实冲击率 true impact rate：冲击破坏数与冲击总数的比值，以百分数表示。 4 分类、结构、规格 4.1 分类 4.1.1 按塑料波纹管管节截面形状分为： a) 圆形管节，代号 C； b) 扁形管节，代号 F。 4.1.2 按塑料波纹管管节接头分为： a) 圆形管节接头： 1) 有排气孔，代号 CH； 2) 无排气孔，代号 CHN； b) 扁形管节接头： 1) 有排气孔，代号 FH； 2) 无排气孔，代号 FN。 4.1.3 按锚下垫板与塑料波纹管管节连接接头分为： a) 塑料喇叭管，用于锚下垫板与圆形塑料波纹管管节连接，代号 PT； b) 热塑套管，用于锚下垫板与扁形塑料波纹管管节连接，代号 HP。 4.2 结构 4.2.1 塑料波纹管 塑料波纹管由塑料波纹管管节、管节接头、连接接头（塑料喇叭管或热塑套管）组成。 4.2.2 塑料波纹管管节 塑料波纹管管节分为圆形管节和扇形管节，管节波峰 S=4mm~5mm；波距 L=30mm~60mm。其外表面凸起环形螺纹应垂直于管节中心线。圆形管节如图2a所示，扇形管节如图2b所示。 4.2.3 塑料波纹管管节接头 4.2.3.1 圆形管节接头 圆形管节接头由两个半圆瓣组成，卡槽内嵌入密封圈，两个半圆卡腰对拼后，在卡槽中插入锁紧楔形插板，使之形成紧密封闭的圆形管节接头。圆形有排气孔管节接头如图3a所示；圆形无排气孔管节接头如图3b所示。 4.2.3.2 扁形管节接头 扁形管节接头由扁形三通（扁形直通）和两个扁形卡箍组成，两个扇形卡箍分别连接在两侧扁形波纹管管节上，使之形成密封扁形管节接头。扁形有排气孔管节接头如图4a所示；扁形无排气孔管节接头如图4b所示。 4.2.4 锚下垫板与塑料波纹管管节连接接头 4.2.4.1 塑料喇叭管 塑料喇叭管设大端和小端，大端有两个对称定位件，小端凸起波峰与波纹管管节波峰一致，外表面设4条对称纵向加强筋，如图5a所示。 4.2.4.2 热塑套管 热塑套管设大端和小端，如图5b所示。
