JT/T 765.4-2009 Developing standard for digital hydrographic chart of the Changjiang River Part 4 : Validation checks.
1范围
JT/T 765.4规定了长江电子航道图数据的制作和传输规则,包括数据模型、数据结构、物标目录和产品规范等内容。
JT/T 765.4适用于长江电子航道图制作.系统开发、设计和应用,其他内河航道图系统也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB/T 15273.1信息处理 八位单字 节编码图形字符集第 -部分:拉丁字母一( ISO 8859-1-87,IDT)
JT/T 765. 1长江电子航道图制作规范第1 部分:术语
JT/T 765.2长江电子航道图制作规范第2 部分:数据传输
JT/T 765.3长江电子航道图制作规范第 3部分:显示准则
ISO/IEC 8211信息技术信息交换用数据描述 文件规范
ISO 8601数据存储和交换形式信息交换 日 期和时间的表示方法
3术语和定义
JT/T 765. 1确立的术语和定义适用干本部分。
4电子航道图数据有 效性检验列表
4.1有效性检验非- 致性结果分类
有效性检验是检查电子航道图( ENC)数据与JT/T 765.2的一致性,对不一致的检验结果分为错误和警告两类。错误用E表示,警告用W表示。
1范围
JT/T 765.4规定了长江电子航道图数据的制作和传输规则,包括数据模型、数据结构、物标目录和产品规范等内容。
JT/T 765.4适用于长江电子航道图制作.系统开发、设计和应用,其他内河航道图系统也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB/T 15273.1信息处理 八位单字 节编码图形字符集第 -部分:拉丁字母一( ISO 8859-1-87,IDT)
JT/T 765. 1长江电子航道图制作规范第1 部分:术语
JT/T 765.2长江电子航道图制作规范第2 部分:数据传输
JT/T 765.3长江电子航道图制作规范第 3部分:显示准则
ISO/IEC 8211信息技术信息交换用数据描述 文件规范
ISO 8601数据存储和交换形式信息交换 日 期和时间的表示方法
3术语和定义
JT/T 765. 1确立的术语和定义适用干本部分。
4电子航道图数据有 效性检验列表
4.1有效性检验非- 致性结果分类
有效性检验是检查电子航道图( ENC)数据与JT/T 765.2的一致性,对不一致的检验结果分为错误和警告两类。错误用E表示,警告用W表示。
标准图片预览
标准内容

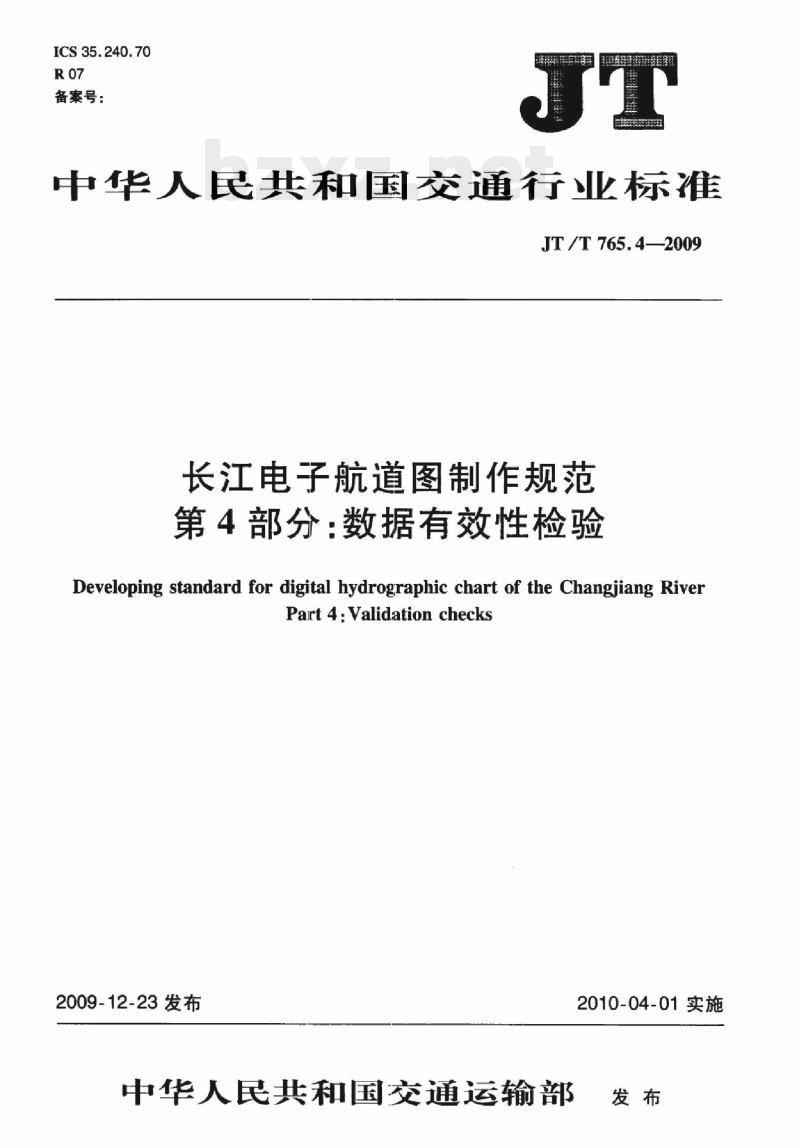

ICS35.240.70
备案号：
中华人民共和国交通行业标准
JTT765.4—2009
长江电子航道图制作规范
第4部分：数据有效性检验
Developing standard for digital hydrographic chart of the Changjiang RiverPart4:Validationchecks
2009-12-23发布
2010-04-01实施
中华人民共和国交通运输部

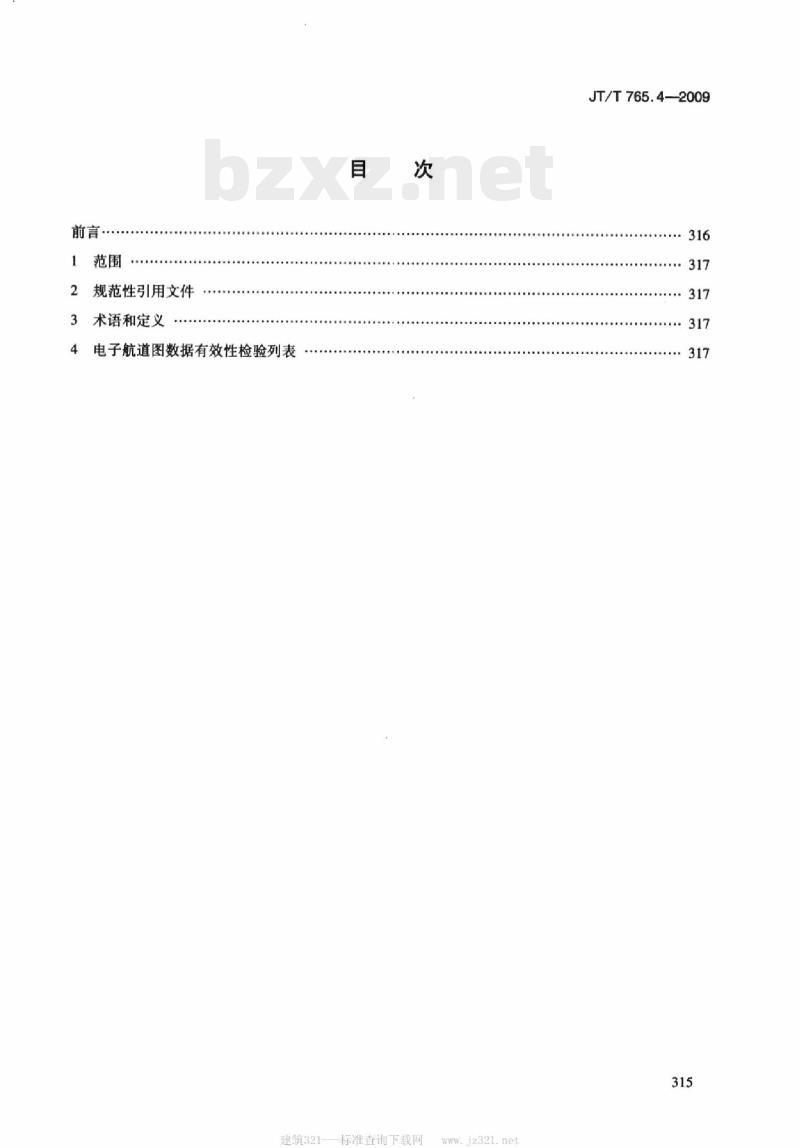

2规范性引用文件
3术语和定义
电子航道图数据有效性检验列表4
建筑321—
-标准查询下载网
..E手.电4
......
JT/T765.4—2009
.........
JT/T765.4—2009

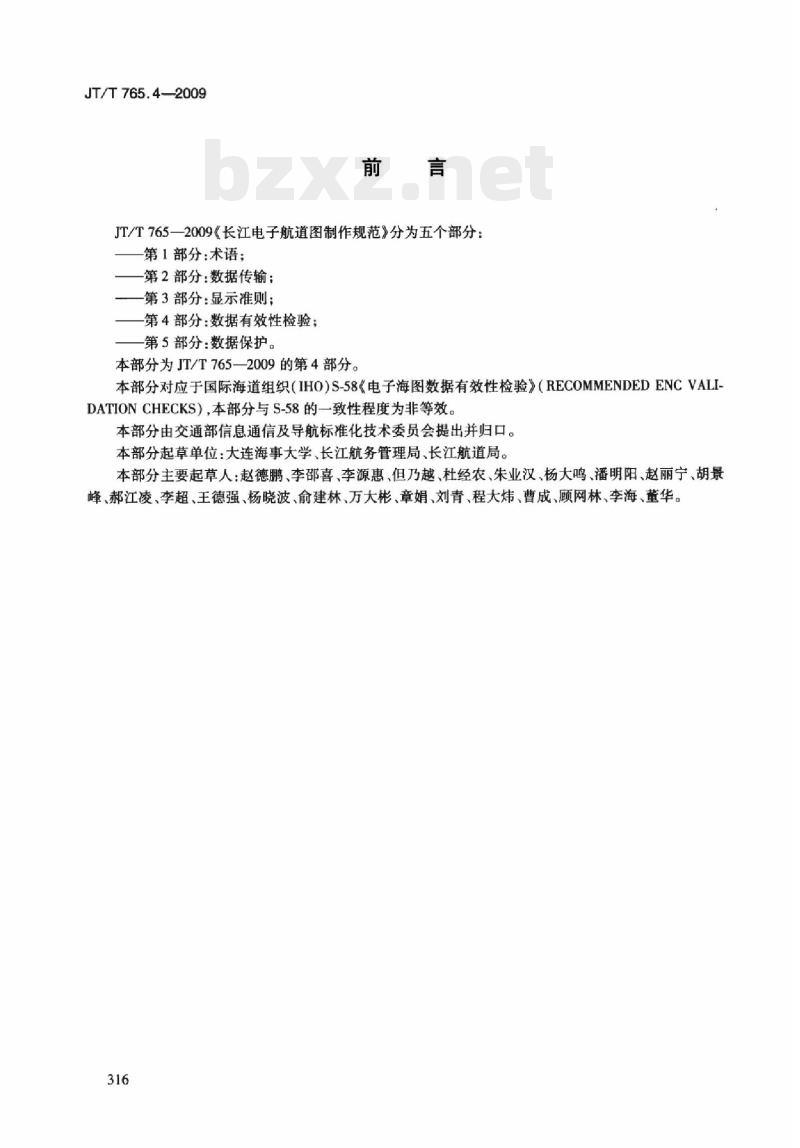

JT/T765—2009《长江电子航道图制作规范》分为五个部分：第1部分：术语；
第2部分：数据传输；
第3部分：显示准则；
第4部分：数据有效性检验；
第5部分：数据保护。
本部分为JT/T765—2009的第4部分。本部分对应于国际海道组织（IHO)S-58《电子海图数据有效性检验》（RECOMMENDEDENCVALI-DATIONCHECKS），本部分与S-58的一致性程度为非等效。本部分由交通部信息通信及导航标准化技术委员会提出并归口。本部分起草单位：大连海事大学、长江航务管理局、长江航道局。本部分主要起草人：赵德鹏、李邵喜、李源惠、但乃越、杜经农、朱业汉、杨大鸣、潘明阳、赵丽宁、胡景峰、郝江凌、李超、王德强、杨晓波、俞建林、万大彬、章娟、刘青、程大炜、曹成、顾网林、李海、董华。316

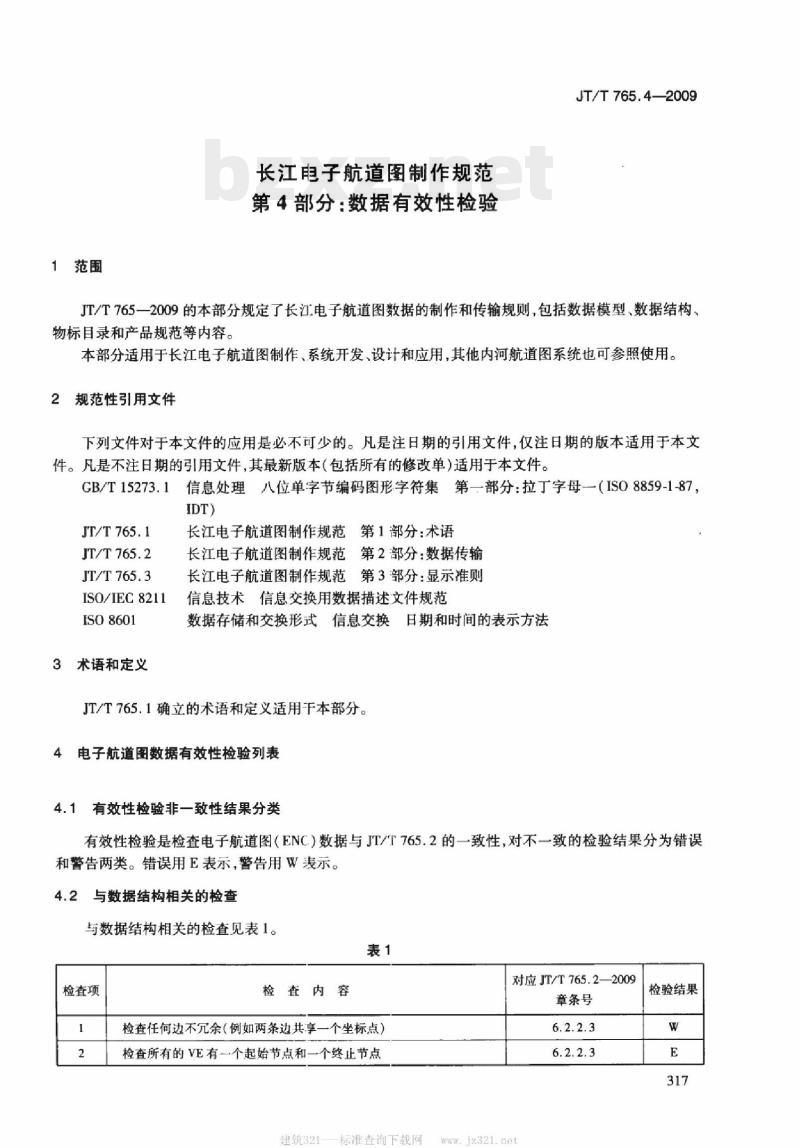

1范围
长江电子航道图制作规范
第4部分：数据有效性检验
JT/T765.4—2009
JT/T765一2009的本部分规定了长江电子航道图数据的制作和传输规则，包括数据模型、数据结构、物标目录和产品规范等内容。
本部分适用于长江电子航道图制作、系统开发、设计和应用，其他内河航道图系统也可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T15273.1信息处理八位单字节编码图形字符集第一部分：拉丁字母一（ISO8859-1-87，IDT)
JT/T765.1
JT/T765.2
JT/T765.3
ISO/IEC 8211
IS08601
3术语和定义
长江电子航道图制作规范第1部分：术语长江电子航道图制作规范第2部分：数据传输长江电子航道图制作规范第3部分：显示准则信息技术信息交换用数据描述文件规范数据存储和交换形式信息交换日期和时间的表示方法JT/T765.1确立的术语和定义适用F本部分。4电子航道图数据有效性检验列表4.1有效性检验非一致性结果分类有效性检验是检查电子航道图（ENC）数据与JT/T765.2的一致性，对不一致的检验结果分为错误和警告两类。错误用E表示，警告用W麦示。4.2与数据结构相关的检查
与数据结构相关的检查见表1。
检查项
检查内容
检查任何边不允余（例如两条边共享一个坐标点）检查所有的VE有个起始节点和一个终止节点建筑321
标准查询下载网
对应JT/T765.2—2009
章条号
检验结果
JT/T765.4—2009
检查项

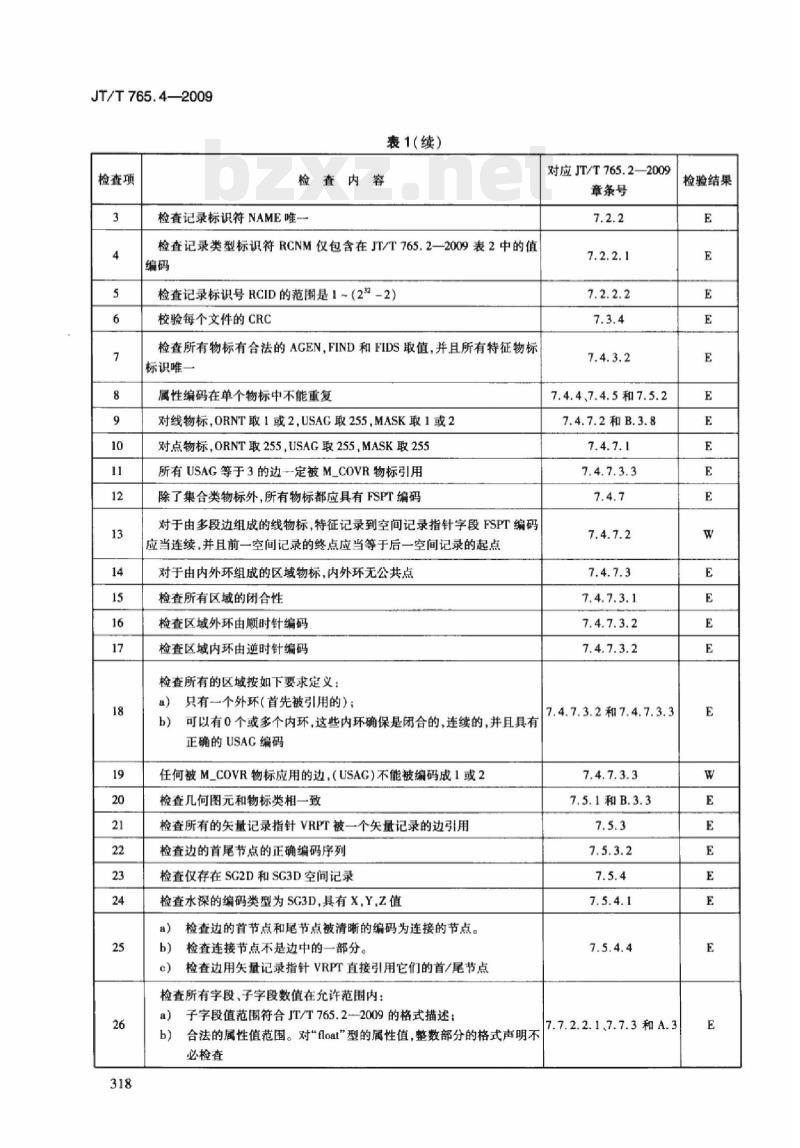

表1(续）
检查内容
检查记录标识符NAME唯
检查记录类型标识符RCNM仅包含在JT/T765.2—2009表2中的值编码
检查记录标识号RCID的范围是1~（232-2）校验每个文件的CRC
检查所有物标有合法的AGEN,FIND和FIDS取值，并且所有特征物标标识唯一
属性编码在单个物标中不能重复对线物标，ORNT取1或2.USAG取255，MASK取1或2对点物标，ORNT取255，USAG取255，MASK取255所有USAG等于3的边一定被M_COVR物标引用除了集合类物标外，所有物标都应具有FSPT编码对于由多段边组成的线物标，特征记录到空间记录指针字段FSPT编码应当连续，并且前一空间记录的终点应当等于后一空间记录的起点对于由内外环组成的区域物标，内外环无公共点检查所有区域的闭合性
检查区域外环由顺时针编码
检查区域内环由逆时针编码
检查所有的区域按如下要求定义：只有-一个外环（首先被引用的）；a）
b）可以有0个或多个内环，这些内环确保是闭合的，连续的，并且具有正确的USAG编码
任何被M_COVR物标应用的边，（USAG)不能被编码成1或2检查几何图元和物标类相一致
检查所有的失量记录指针VRPT被一个矢量记录的边引用检查边的首尾节点的正确编码序列检查仅存在SG2D和SG3D空间记录检查水深的编码类型为SG3D,具有X，Y，Z值检查边的首节点和尾节点被清晰的编码为连接的节点。b)
检查连接节点不是边中的一部分。检查边用失量记录指针VRPT直接引用它们的首/尾节点检查所有字段、子字段数值在允许范围内：a)
子字段值范围符合JT/T765.2-2009的格式描述；合法的属性值范围。对“float”型的属性值，整数部分的格式声明不必检查
对应JT/T765.2—2009
章条号
7.4.4、7.4.5和7.5.2
7.4.7.2和B.3.8
7.4.7.3.3
7.4.7.3.1
7.4.7.3.2
7.4.7.3.2
7.4.7.3.2和7.4.7.3.3
7.4.7.3.3
7.5.1和B.3.3
7.7.2.2.1 7.7.3 和A.3
检验结果
检查项
表1(续）
检套内容
检查所有字段、子字段具有正确的格式编码检查DSSI内的记录数描述的正确性检查用来更新FFPC-NFPT，FSPC-NSPT，SGCG-CCINC，VRPC-NVPT的子字段编码的索引位置是否有效
检查用来更新FFPC-FFIX，FSPC-FSIX，SGCG-CCIX，VRPC-VPIX的子字段编码的索引位置是否有效
对于所有的边，检查所有的SG2D坐标均不同于起点和终点坐标检查所有的更新记录引用有效的记录标识NAME记录检查任一属性更新都引用有效的NAME记录和属性标签检查所有的指针索引更新引用有效的NAME记录并且索引应在FFPT，FSPT和VRPT指针字段内
检查更新文件中，记录版本RVER是否与被修改记录版本连续对于物标和矢量记录更新的记录，检查是否：a）DELETE：记录不包含更多的字段；b）MODLFY/INSERT：记录应当包含更多的更新信息检查更新和基础数据在同一词级JT/T765.4—2009
对应JT/T765.2—2009
章条号
7.7.2.2.2
7.7.3.1.2
7.7.6.5、7.7.6.7、
7.7.7.1.3和7.7.7.1.5
7.7.7.1.57.7.6.5、
7.7.6.7和7.7.7.1.3
7.7.7.1.6
7.8.4.2.1和7.8.4.3.1
7.8.4.2.2和7.8.4.3.1
7.8.4.2.2a)
检查一项更新纪录只包含一个FFPC字段和一个VRPC字段；一个FSPC7.8.4.2.3、7.8.4.3.2b)、字段和一个SGCC范围
检查边更新后空间线的连续性
满足下列条件的两个线物标可以合并在一起：两个物标以同一类编码且属性值相同；a）
用于线物标中的空间边具有湘同的空间属性：b)
两个线物标具有一个或两个共用连接节点，并且共用节点是该线物标的开始节点或结束节点：
共用节点不被满足上述3条的第三个物标共用检查所有的区域都是闭合的
被组1物标应用的边，具有下列之一特征：被2个组1物标引用，并且在两个物标编码中具有不同的ORNT值；a
被一个具有属性CATCOV等于1的M_COVE物标引用b)
检查所有的DEPCNT物标引用空间与组1物标相关，除非该物标位于在UNSARE或DRGARE物标覆盖范围之内除了最深和最浅区域外，所有DEPARE物标中属性DRVAL1和DRVAL2的值也是DEPCNT物标中属性VALDCO的值建筑321
标准查询下载网
7.8.4.2.4和7.8.4.3.3
7.8.4.3.3
逻辑一致
逻辑一致
逻辑一致
逻辑一致
检验结果
JT/T765.4—2009
检查项
表1(续）
检查内容
检查没有边同时被两个或多个同类线物标引用，除了下面所列中的一些45
物标，这些物标在儿何上有接触但有不同属性值：BERTHS，CBLOHD，CBLSUR,CONVYR,DWRTCL,FERYRT,FSWFAM,MORFAC,NAVLNE,RCRTCL,RECTRC
任何具有DATEND和DATSTA的物标属性编码时DATEND等于或晚于DATSTA
检查编译的物标类LIGHTS和RTPBCN如果具有属性SECTR1的编码，就一定要具有取不同值的属性SECTR2的编码，反之亦然检查任何具有SCVALI和SCVAL2属性编码的M_SREL物标，其SCVALI值比SCVAL2大（比如SCVALI的属性值比SCVAL2的小）检查任何具有DRVALI和DRVAL2属性编码的物标，其DRVAL1值小于或等于DRVAL2
检查组成物标类RECTRC或NAVLNE的空间节点都应在一条直线上检查任何边不得被下列状况下的物标同时引用：a）被物标类BNKLNE引用。
b）被具有属性WATLEV等于2或未设定的物标类SLCONS引用任何LNDELV物标（点或线）应当被区域状LNDARE物标所覆盖，应当位于线状LNDARE物标空间上，应当与点状LNDARE物标共享空间。除非LNDELV物标被定义在具有属性WATLEV等于1（高水位时部分淹没）或2（总是干出）的区域状WRECKS物标上检查任何SLOCRD物标被区域状LNDARE物标所覆盖；检查任何SLOTOP物标位于区域状LNDARE物标之内或位于其边上检查任何CRANES，BUISGL，FORSTC，LNDMRK或SILTNK物标类，以及在主从关系中不是从物标的DAYMAR物标类：a）如果是区域状物标，检查它是否被区域状LNDARE物标所覆盖；b）如果是点类型，那么检查：
1）它是否位于区域状LNDARE物标内；2)
与点状物标NDARE，PONTON，PILPNT，PYLONSOFRPLFSLCONS，UWTROC相一致；
位于线状物标BNKLNE，DAMCON，BRIDGE，LNDARE，PONTON或SLCONS之上
检查没有线或点状LNDARE物标位于另一个区域状LNDARE物标之内，当其被LAKARE，RIVERS，DOCARE，LOKBSK或CANALS物标所覆盖的情况除外
检查任何BUAARE物标被区域状LNDARE物标所覆盖对应JT/T765.2—2009
章条号
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
C.4.7.2、C.4.7.4、
C.6.1.1和C.6.2.1
C.4.7.4、C.4.7.5和
逻辑一致
逻辑一致
逻辑一致
检验结果
检查项
表1(续）
检查内容
对于任何不与LNDARE物标或具有属性CONDTNI等于1/3/5的SLCONS物标共享空间的BNKLNE物标，检查它没有位于LNDARE物标之内或它的两边均没有LNDARE物标
检查没有线状RBDARE物标作为区域状RBDARE物标的边界检查没有线状OBSTRN物标作为区域状OBSTRN物标的边界检查没有CBLSUR物标位于区域状LNDARE物标之内对于属性VATLEV等于3的任何标，有以下几科情形：a）线状或区域状物标，分为：
1）它不位于潮间区（指DRVAL2小于2的等深区）之内或与之重叠：
它不在区域状LNDARE之内。
b）点状物标，分为：
它不在间潮区之内；
它不在区域状LNDARE之内；
3）它不与点状LNDARE一致：
4）它不在线状LNDARE之上
检查任何区域状PONTON，HULKES或FLODOC物标类，不与物标类BNKLNE或SLCONS共享空间，除非这条边也与区域状LNDARE物标共享检查没有RECTRC物标重叠或与线状/区域状LNDARE，PONTON，HULKES，FLODOC,SLCONS物标相交检查没有点状或区域状ACHARE物标（除了CATACH值=8外）位于另个包含RESTRN属性值为1的物标其中或与之重叠检查同一空间的LIGHTS物标，它们相互重叠，至少有以下属性中的项编码值不同：CATLIT，EXCLIT，LITCHR，SIGPER或SIGGRP。这项检查不能用于STATUS值至少含4,6.11中的一个的LIGHTS物标检查没有物标完全相同（相同类型，相同属性描述和相同几何描述）检查物标更新中是否包含对应的文档/图形文件检查所有线状DEPARE物标与组1物标边界一致检查没有区域状物标的边都隐藏（除所有边的US4G等于3的物标外）。检查没有线状物标的边隐藏（或MASK等于1）检查物标的主从关系中没有回路（例如没有主物标是它自己的从物标的从物标)
检查文本类型的属性值前后不应包含空格检查任何浮动的DEPCNT物标（例如没有和组1的物标共享边界）这些物标在DEPARE物标水域中：DRVAL2>VALDCO>DRVALI。说明：这项检查仅用于DEPARE物标的DRVALI和DRVAL2被明确编码的情况
建筑321-
标准查询下载网
JT/T765.4—2009
对应JT/T765.2-2009
章条号
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
数据结构
逻辑一致
逻辑一致
逻辑一致
逻辑一致
逻辑一致
检验结果
JT/T765.4—2009
检查项
表1(续）
检查内容
检查任何浮动的DEPCNT物标（例如没有和组1的物标共享边界）这些73
物标在DRGARE物标水域中：VALDCO>DRVALI。说明：这项检查只用于DRGARE物标的DRVALI属性值被编码的情况检查没有DEPCNT物标在FLODOC，HULKES，LNDARE或PONTON类物标水域内
检查没有DEPCNT物标与另-个DEPCNT物标相交检查任何区域物标的边界不自交检查任何线物标的空间不自交
检查区域物标空间正确嵌套。比如，至少可检测下列情况之一：a）内环的边界完全在内环之内；b)
内环的边界在外环之外：
c）外环的边界在内环之内
检查没有一个水深点和另外一个水深点完全相同（相同的位置或不同的深度）
检查没有线状物标或区域状物标不止一次引用相同的边检查没有一个点与另一个点相同（连接节点或孤立节点）检查没有物理上孤立节点被标记为是连接节点（反之亦然）检查ER文件中所有的AGEN子字段值（在DSID和FOID区域）和在EN文件中的AGEN子字段值是相同的检查任何点状物标（包括水深记录）只引用一个矢量记录检查退化的边（边只引用一个空间位置）对区域物标属性，确认ORNT等于1或2，USAG等于1、2或3，MASK等于12或255
检查任何主物标不引用相同的从物标检查DDR正确性（在目录文件，它只包含目录文件结构的描述。在EN文件，它只包含基础单元文件结构的描述；在ER文件，它只包含改正单元文件结构的描述）
检查所有属性值的类型是浮点型的，该数字整数部分的值小于或等于在格式声明中给出的数字值（例如Xx.x）检查任何ER文件中，对于FRID字段中修改标识RUIN等于3的记录，其FOID字段在EN和ER文件中应当相同4.3与ENC电子航道图产品规范相关的检查与ENC电子航道产品规范相关检查见表2。322
对应JT/T765.2—2009
章条号
逻辑一致
逻辑一致
逻辑一致
拓扑结构
拓扑结构
拓扑结构
拓扑结构
拓扑结构
拓扑结构
7.4.3.1和7.7.3.1.1
7.7和ISO/IEC8211
7.7.2.2.17.3和A.3
检验结果
检查项
检查内容
检查所有的数据在航道图单元限制内检查航道图单元是否为矩形
检查数据集文件不超过5兆字节的数据检查所有的物标有唯--的FOID
检查所有ENC禁止物标类
检查所有规定的必备的元物标类表2
检查EN和ER文件中强制的字段是否定义数据（例如ATTF字段ATVL字段可能丢失属性值）
检查所有强制属性
检查对于具有一种以上COLOUF编码的物标（除了LIGHTS）应定义COLPAT。
检查任何具有COLPAT属性的物标不能只定义一个COLOUR检查下列物标及其强制属性是否定义：ARCSLN:NATION
ASLXIS:NATION
DEPARE:DAVALI和DRVAL2
DRGARE:DAVALI
NEWOBJ:CLSDEF和CLSNAM
SWPARE:DAVALI
DEPCNT:VALDCO
LNDELV:ELEVAT
MAGVAR:VALMAG
CUSZNE:NATION
FSHZNE:NATION
STSLNE:NATION
TESARE:NATION
M_COVR:CATCOV
M_CSCL:CSCALE
M_QUAL:CATZOC
M_SDAT:VERDAT
M_VDAT:VERDAT
DWRTPT:ORIENT
DWRTCL:ORIENT
M_NSYS:MARSYS或ORIENT
RCTLPT:ORIENT
如果上述物标的所列强制属性没有值将无任何意义检查属性HORDAT仅出现在物标类MHOPA中检查被禁止的属性（DUNITSHUNITS，RECDAT，FECIND，SCAMAX，PUNITS，CATQUA）没有被使用
建筑321
标准查询下载网
JT/T765.42009
对应JT/T765.2—2009
章条号
7.2.1和B.3.5.1
B.3.5.2和逻辑一致
检验结果
JT/T765.4—2009
检查项
表2（续）
检查内容
检查数字的属性值（如Float类型或Integer类型）是否使用了非重要数值0
检查每个独立物标的属性值和由元物标定义的通用值具有相同的值检查所有用USAG等于3的边是否MASK等于255检查所有主从关系是否有效：
a）如果是点状主物标，检查从物标与主物标引用相同的空间点。b）如果是线状主物标，检查从物标与主物标引用相同的空间。c）如果是区域状主物标，检查从物标是否位于主物标物标空间内或边框上。
应将物标BRIDCE，CRANES，FLODOC,FORSTCFSHFAC，HULKES.OBSTRN，PONTON，PYLONS，SILTNK和WRECKS考虑为可能的结构物标，其他的物标在JT/T765.2—2009C.12.1.1给出对于集合类的特征记录：
a）检查是否引用至少两种以上的特征物标。b）检查没有引用它自身。
e）检查PRIM=255。
d）检查每个集合类物标中是由一个主物标，其他都是从物标。检查如果是对等关系，所有其集合中的物标关系都是对等的检查所有特征物标都归属于正确的组a】检查所有组1的物标都是区域状物标，其[FRID]中子字段[GRUP]设置成1。Www.bzxZ.net
b】检查所有组的特征物标，其[FRID]中子字段[GRUP]设置成2检查组1的覆盖性和连续性
检查国际字符集的使用符合ENC产品规范：a
检查在ATTF字段中的通用文本的词汇级别是0或1,用合适的DSSI-NATF进行编码。
检查在NATF字段中的通用文本的词汇级别是0或1或2用合适的DSSI-NATF进行编码。
如果属性NINFOM和NPLDST包含数据，检查相应的INFORM和PILDST是否含有数据，如没有则报告错误。如果在NATF以外的地方使用词汇级别（2），报告错误。报告应该包含一个说明和调用次序，如果国际字符集被使用，这样我们可以检查使用的语言。
检查国际字符的使用和DSSI-AALL/NALL的编码之间的一致性。检查对UT和FT的编码使用了对该字段的指定文字标准。检查所有本国语言属性被编码在属性记录国家属性NATF字段内。检查所有的特征物标属性（无国家的）被编码在特征记录属性AT-TF字段内
对应JT/T765.2—2009
章条号
B.3.9、C.12.1.1和
B.3.9和7.6.2
B.3.11和B.3.5.5
检验结果
检查项
表2（续）
检查内容
检查任何物标的OBJNAM和NOBJINM的值是不同的检查NOBJNM如果被编码，那么OBJNAM也应该被编码检查HDAT=2（WCS84）
检查DUNI=1(米）
检查PUNI=1(米）
检查Coun=1（纬度/经度）
检查所有TXTDSC,NTXTDS和PICREP属性引用的文件存在检查目录文件是否存在
检查卷名是否和ENC产品规范一澈检查目录结构是否和ENC产品规范一致。ENC的ENC_ROOT目录应存在于第一卷中
检查文件名是否和ENC产品规范一致检查在新版或再版时文本和图表文件名是否是唯-的，并且具有扩展名（如.TXT或.TIF）
检查DSID-UADT子字段不用在ER文件中检查刷除的航道图消息中只含有DSID字段，并耳EDTN=0检查接受文件中计算出来的CRC直是否和传送文件的CRC值一致检查仅有允许重复的字段才能被重复编码检查目录文件格式是否正确
检查CADT-IMPL=BIN
检查DSID-PROF子字段值不是1（EN）就是2（ER）检查ER和EN文件的强制记录，字段和子字段被定义并包含相关数据。被禁止的记录、区域、数据没被使用检查每个物标都含有一个有效的物标类编码，该编码被定义在物标类目中
检查每个属性都含有一个有效的履性类编码，该编码被定义在物标类目检查没有物标定义的属性类超出它允许定义的属生列表范用检查M_COVR元物标提供了整个航道图中无重叠的覆盖检查所有的DEPARE和DRGARE物标被没有间隙和交叠的M_QUAL物标覆盖
检查含有或部分被DEPCNT，OBSTRN，SOUNDG，UWTROC，WRECKS物标覆盖的UNSARE物标一定被M_QUAL物标没有间隙和重叠的覆盖检查文本属性值没有使用受限格式字符CO（GB/T15273.1），检查删除字符只能在更新机制中使用（在RUIN=3的记录中建筑321一-标准查询下载网
JT/T765.4—2009
对应JT/T765.2—2009
章条号
B.5.4.1和B.5.6.4
B.5.6.1、B.5.6.2和
B.6.3、B.6.4和
7.7.3.1.1
B.6.3和B.6.4
检验结果
