JT/T 1078-2016 道路运输车辆卫星定位系统视频通信协议

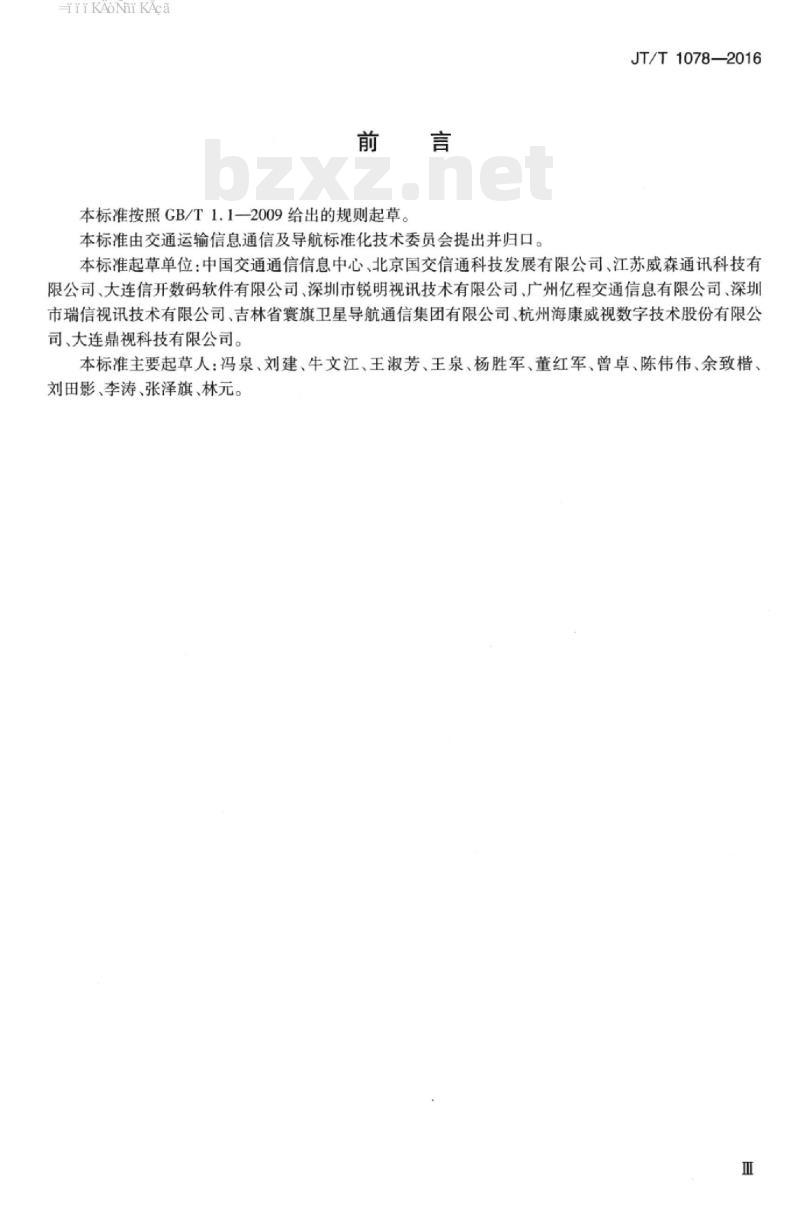

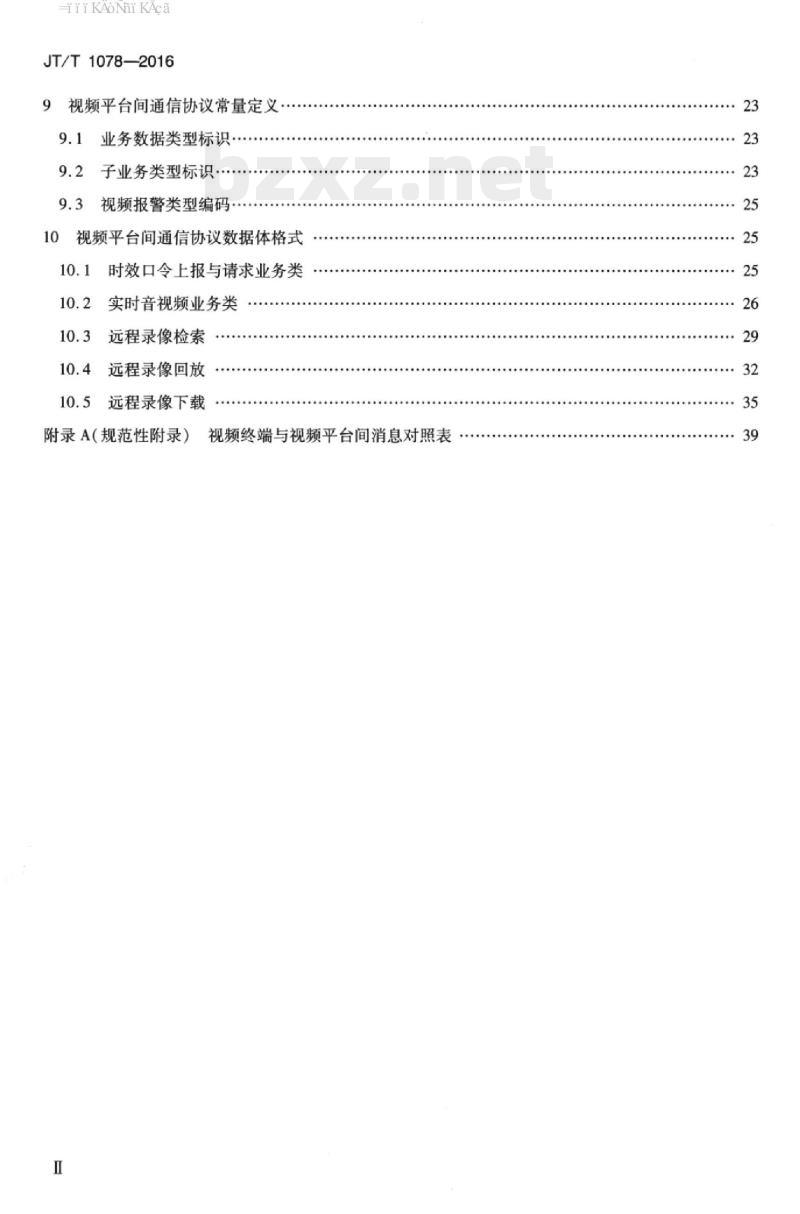

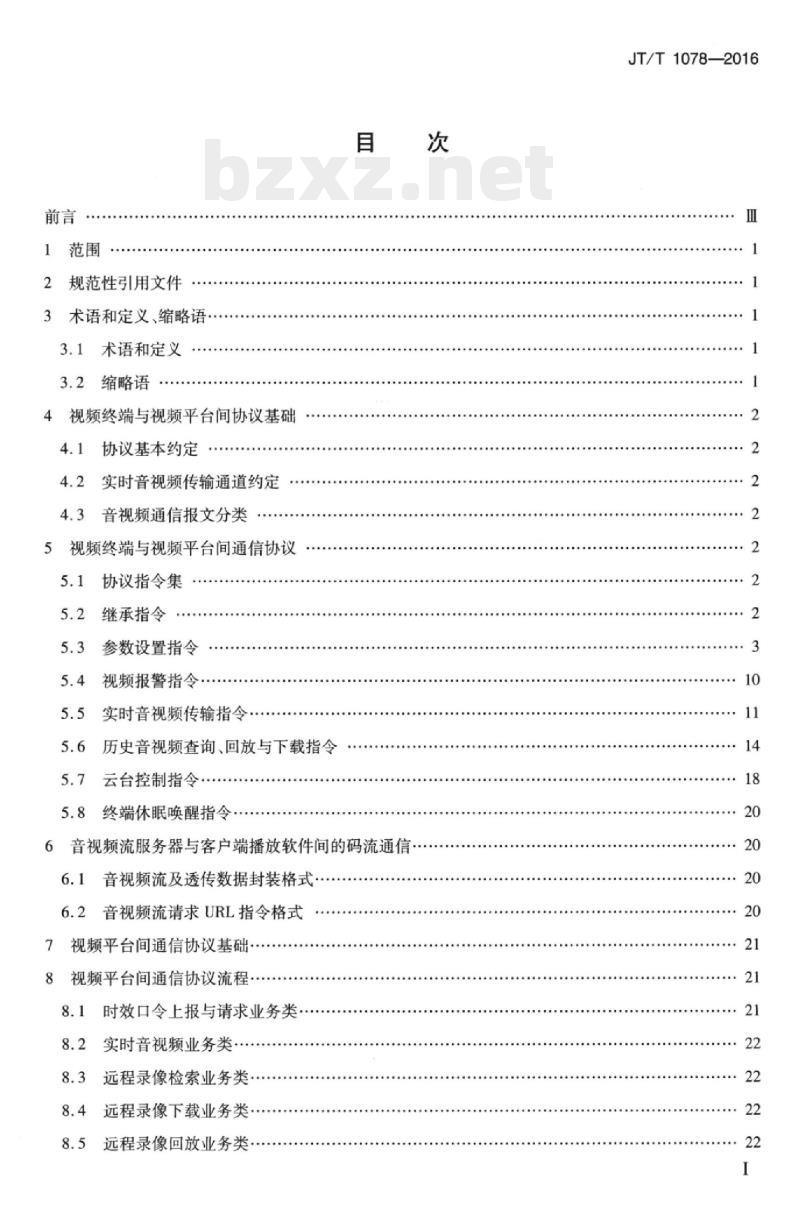

中华人民共和国交通运输行业标准 JT/T1078—2016 道路运输车辆卫星定位系统 视频通信协议 发布日期：2016-10-21 实施日期：2017-01-01 中华人民共和国交通运输部 【目录】 1 范围 2 规范性引用文件 3 术语和定义、缩略语 3.1 术语和定义 3.2 缩略语 4 视频终端与视频平台间协议基础 4.1 协议基本约定 4.2 实时音视频传输通道约定 4.3 音视频通信报文分类 5 视频终端与视频平台间通信协议 5.1 协议指令集 5.2 继承指令 5.3 参数设置指令 5.4 视频报警指令 5.5 实时音视频传输指令 5.6 历史音视频查询、回放与下载指令 5.7 云台控制指令 5.8 终端休眠唤醒指令 6 音视频流服务器与客户端播放软件间的码流通信 6.1 音视频流及透传数据封装格式 6.2 音视频流请求URL指令格式 7 视频平台间通信协议基础 8 视频平台间通信协议流程 8.1 时效口令上报与请求业务类 8.2 实时音视频业务类 8.3 远程录像检索业务类 8.4 远程录像下载业务类 8.5 远程录像回放业务类 9 视频平台间通信协议常量定义 9.1 业务数据类型标识 9.2 子业务类型标识 9.3 视频报警类型编码 10 视频平台间通信协议数据体格式 10.1 时效口令上报与请求业务类 10.2 实时音视频业务类 10.3 远程录像检索 10.4 远程录像回放 10.5 远程录像下载 附录A（规范性附录）视频终端与视频平台间消息对照表 【前言】 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由交通运输信息通信及导航标准化技术委员会提出并归口。 本标准起草单位：中国交通通信信息中心、北京国交信通科技发展有限公司、江苏威森通讯科技有限公司、大连信开数码软件有限公司、深圳市锐明视讯技术有限公司、广州亿程交通信息有限公司、深圳市瑞信视讯技术有限公司、吉林省寰旗卫星导航通信集团有限公司、杭州海康威视数字技术股份有限公司、大连鼎视科技有限公司。 本标准主要起草人：冯泉、刘建、牛文江、王淑芳、王泉、杨胜军、董红军、曾卓、陈伟伟、余致楷、刘田影、李涛、张泽旗、林元。 1 范围 本标准规定了道路运输车辆卫星定位系统中，车载视频终端与视频平台间的协议基础和通信协议，音视频流服务器与客户端播放软件间的码流通信，以及视频平台间的通信协议基础、通信协议流程、常量定义及协议数据体格式。 本标准适用于道路运输车辆卫星定位系统车载视频终端与企业视频监控平台间传输音视频数据，以及不同视频平台之间交换和共享音视频资源。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 JT/T 808—2011 道路运输车辆卫星定位系统终端通讯协议及数据格式 JT/T 809—2011 道路运输车辆卫星定位系统平台数据交换 JT/T 1076—2016 道路运输车辆卫星定位系统车载视频终端技术要求 JT/T 415—2006 道路运输电子政务平台编目编码规则 IETF RFC 3550 RTP 实时传输协议（Real-time Transport Protocol） IETF RFC 2854 文本/超文本标记语言的多媒体类型（The Text/HTML MediaType） 3 术语和定义 3.1 术语和定义 下列术语和定义适用于本文件。 3.1.1 码率 (bit rate)：数据传输时单位时间传送的数据位数，常用单位为千位每秒（kbps）。 3.1.2 帧率 (frame rate)：表示图形处理器处理帧时每秒钟能够更新的次数，用于测量显示帧数的量度，测量单位为每秒显示帧数（Frame per Second, FPS）。 3.2 缩略语 AAC：高级音频编码（Advanced Audio Coding） MPEG：运动图像专家组（Moving Pictures Experts Group） RTP：实时传输协议（Real-time Transport Protocol） TCP：传输控制协议（Transmission Control Protocol） UDP：用户数据报协议（User Datagram Protocol） URL：统一资源定位器（Uniform Resource Locator） UTF-8：万国码（8-bit Unicode Transformation Format） FTP：文件传输协议（File Transfer Protocol） 4 视频终端与视频平台间协议基础 4.1 协议基本约定 协议的通信方式，数据类型，传输规则和消息组成按照 JT/T 808—2011 中第4章的要求。协议中信令数据报文的通信连接方式按照 JT/T 808—2011 中第5章的要求。协议中信令数据报文的消息处理机制按照 JT/T 808—2011 中第6章的要求。协议中信令数据报文的加密机制按照 JT/T 808—2011 中第7章的要求。 协议中对平台和终端通信各方，应符合以下要求： — 除明确约定外，所有消息均应给予应答； — 对于未明确指定专用应答消息的，应采用通用应答回复； — 对于存在分包的消息，应答方应对每一个分包消息进行逐包应答。 4.2 实时音视频传输通道约定 一路实时音视频传输通道可传输一路视频信息或一路音频信息，也可传输一路视频信息和一路音频信息。实时音视频传输通道约定有如下两种： — 采用 TCP 方式时，每个 TCP 连接可承载多路音视频通道。如果设定的超时时间内没有任何数据传输，终端和监控中心均可主动关闭用于音视频数据传输的 TCP 连接。 — 采用 UDP 方式时，每个 UDP 端口可承载多路音视频通道。 4.3 音视频通信报文分类 音视频数据报文划分为以下两类： — 信令数据报文：数据格式应符合 JT/T 808—2011 的规定，并在其协议格式的基础上添加新的协议指令及数据格式。报文通信应使用车载视频终端和企业视频监控平台之间已建立的、用于传输定位信息的链路，不应新建链路。 — 码流数据报文：用于网络实时音视频传输、网络录像回放、语音对话、语音监听、语音广播等。报文通信应新建链路，而不使用传输定位信息的链路。 5 视频终端与视频平台间通信协议 5.1 协议指令集 视频终端与视频平台间指令消息对照表见附录A。 5.2 继承指令 继承使用 JT/T 808—2011 中除消息 ID 为 0x8804（录音开始命令）外的其他指令。此外，JT/T 808—2011 中 0x0800（多媒体事件消息上传）、0x0801（多媒体数据上传）、0x8802（存储多媒体数据检索）、0x0802（存储多媒体数据检索应答）、0x8803（存储多媒体数据上传）共五条指令中多媒体类型字段，在本标准中应只包含图片类型，音频和视频类型的数据应按照 5.4 和 5.5 的要求进行传输。 5.3 参数设置指令 终端音视频参数设置 终端音视频参数设置消息采用 JT/T 808—2011 中 8.8 定义的 0x8103 消息，并增加以下音视频参数设置： 参数 ID | 起始字节 | 数据类型 | 描述及要求 ---|---|---|--- 0x0075 | 0 | DWORD | 实时流编码模式：0:CBR(固定码率)；1:VBR(可变码率)；2:ABR(平均码率)；100~127:自定义 0x0076 | 1 | BYTE | 实时流分辨率：0:QCIF；1:CIF；2:WCIF；3:D1；4:WD1；5:720P；6:1080P；100~127:自定义 0x0077 | 2 | BYTE | 实时流关键帧间隔：范围(1~1000)帧 0x0079 | 4 | WORD | 实时流目标帧率：范围(1~120)帧/s 0x007A | 5 | BYTE | 实时流目标码率：单位为kbps 0x007B | 6 | DWORD | 存储流编码模式：0:CBR(固定码率)；1:VBR(可变码率)；2:ABR(平均码率)；100~127:自定义 0x007C | 7 | BYTE | 单独视频通道参数设置 (注：部分内容因原始文本缺失未能完整还原)
