JT/T 1090-2016 Filled epoxy-coated strand cable with swaging anchorage for bridge.
1范围
JT/T 1090规定了桥梁用填充型环氧涂层钢绞线挤压锚固拉索产品的分类、结构规格及型号、技术要求.试验方法、检验规则,以及标志、包装、运输和储存。
JT/T 1090适用于斜拉桥拉索、悬索桥和拱桥吊索,其他建筑结构工程用拉索和防腐要求高的岩土锚固
预应力拉索可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 196 普通螺纹基本尺寸
GB/T 197普通螺纹公差
GB/T 230. 1.金属材料洛氏硬度试验 第1 部分:试验方法(A、B、C、D、E、F、G、H、K、N.T标尺)
GB/T 231.1金属材料布氏硬度试验 第1 部分:试验方法
GB/T 528硫化橡胶或热塑性橡胶拉伸应 力应变性能的测定
GB/T 699优质碳素结构钢
GB/T 700碳素结构钢
GB/T 1804一般公差未注公差的线性 和角度尺寸的公差
GB/T 2951.11电缆和光缆绝缘护套材料通用试验方法第 11部分:通用试验方法一-厚度 和外形尺寸测量一机械性能试验
CB/T 3077合金结构钢
GB/T 3512硫化橡胶或热塑性橡胶热空 气加速老化和耐热试验
GB/T 4162锻轧钢棒超声检验方法
GB/T 4956磁性基体上非磁性覆盖层覆 盖层厚度测量磁性法
GB/T 5224预应力混凝土用钢绞线

ICS93.040
备案号：

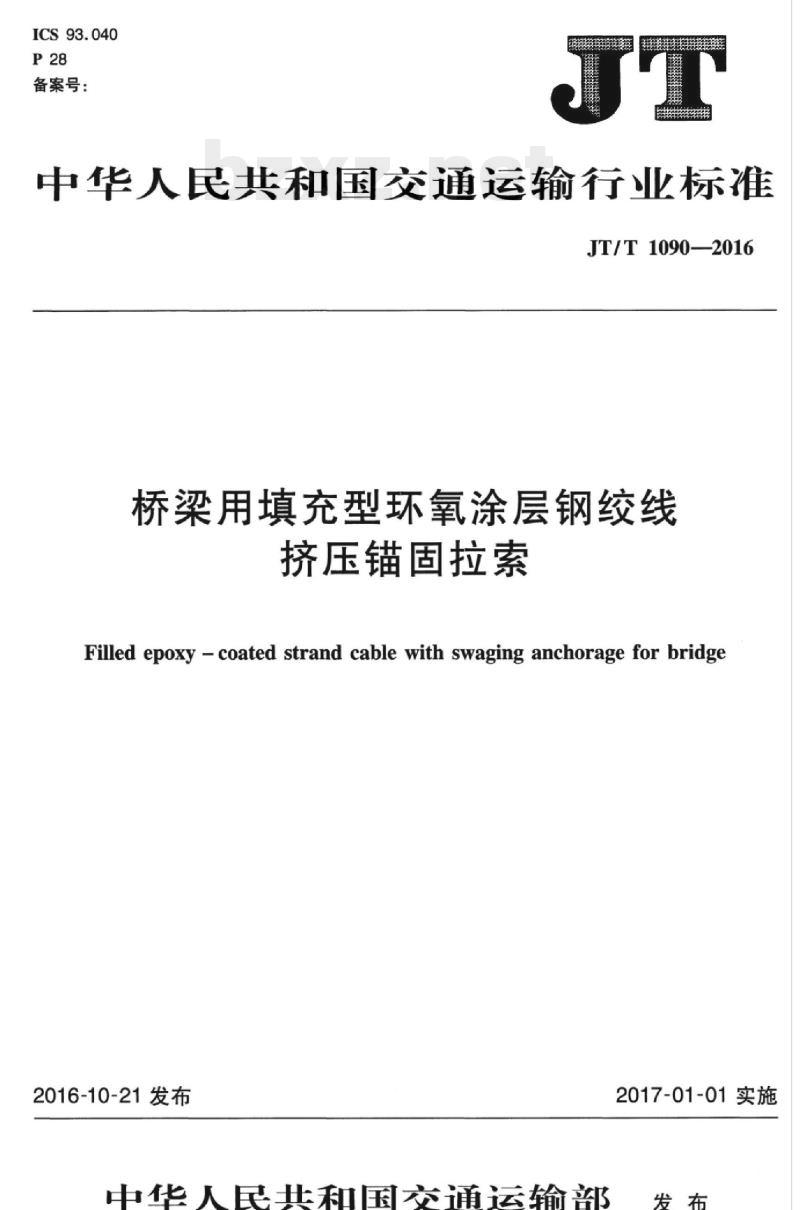

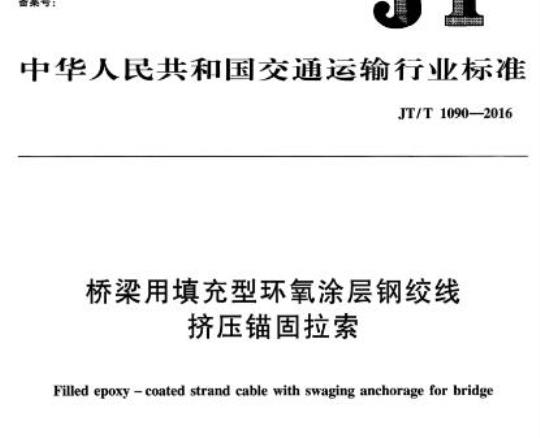

中华人民共和国交通运输行业标准JT/T1090—2016
桥梁用填充型环氧涂层钢绞线
挤压锚固拉索
Filled epoxy - coated strand cable with swaging anchorage for bridge2016-10-21发布
中华人民共和国交通运输部
2017-01-01实施

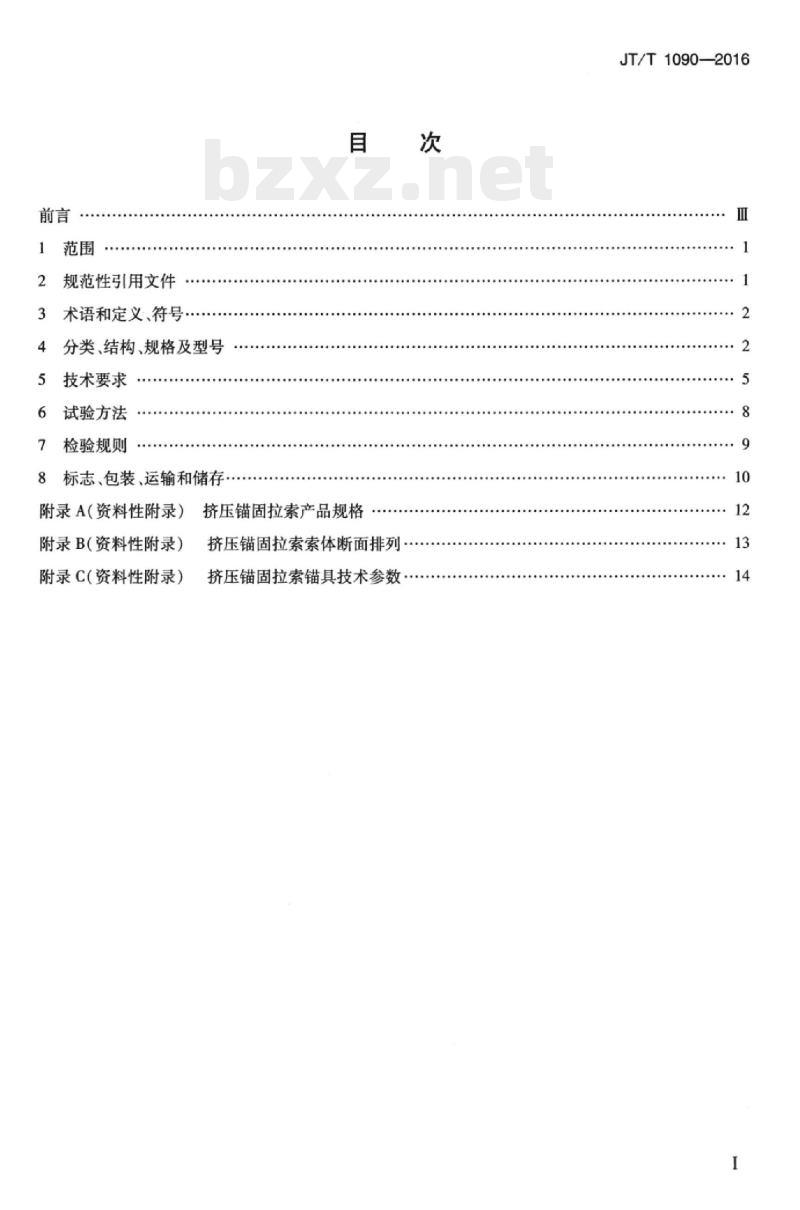

规范性引用文件
术语和定义、符号
分类、结构、规格及型号
技术要求
试验方法
检验规则
标志、包装、运输和储存·
附录A（资料性附录）挤压锚固拉索产品规格附录B（资料性附录）
附录C(资料性附录）
挤压锚固拉索索体断面排列
挤压锚固拉索锚具技术参数
JT/T1090—2016
iiKAoNi KAca
FiiiKAoNiKAca

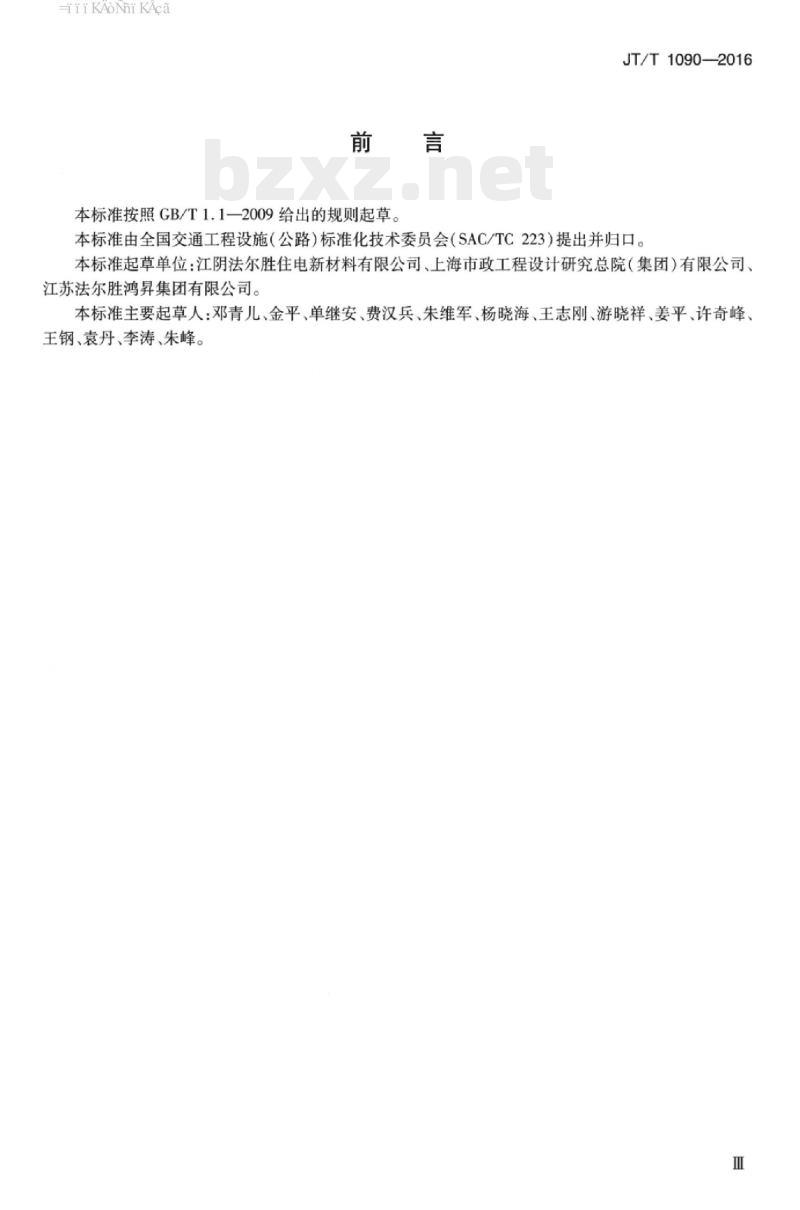

本标准按照GB/T1.1—2009给出的规则起草。JT/T1090—2016
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：江阴法尔胜住电新材料有限公司、上海市政工程设计研究总院（集团）有限公司、江苏法尔胜鸿昇集团有限公司。本标准主要起草人：邓青儿、金平、单继安、费汉兵、朱维军、杨晓海、王志刚、游晓祥、姜平、许奇峰、王钢、袁丹、李涛、朱峰。
iiKAoNi KAca
HiiKAoNniKAca
1范围
JT/T1090—2016
桥梁用填充型环氧涂层钢绞线挤压锚固拉索本标准规定了桥梁用填充型环氧涂层钢绞线挤压锚固拉索产品的分类，结构、规格及型号，技术要求，试验方法，检验规则，以及标志，包装，运输和储存。本标准适用于斜拉桥拉索、悬索桥和拱桥吊索，其他建筑结构工程用拉索和防腐要求高的岩土锚固预应力拉索可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T196
GB/T197
GB/T230.1
GB/T231.1
GB/T528
GB/T699
GB/T700
GB/T1804
GB/T2951.11
GB/T3077
GB/T3512
GB/T4162
GB/T4956
GB/T5224
GB/T5796（所有部分）
GB/T6031
GB/T7753
GB/T14370
GB/T16924
GB/T18365
GB/T21073
CJ/T297
JB/T4730.4
JB/T5000.8
JB/T5000.9
普通螺纹基本尺寸
普通螺纹公差
金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）
金属材料布氏硬度试验第1部分：试验方法硫化橡胶或热塑性橡胶拉伸应力应变性能的测定优质碳素结构钢
碳素结构钢
一般公差未注公差的线性和角度尺寸的公差电缆和光缆绝缘护套材料通用试验方法第11部分：通用试验方法—一厚度和外形尺寸测量—一机械性能试验合金结构钢
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验锻轧钢棒超声检验方法
磁性基体上非磁性覆盖层覆盖层厚度测量磁性法预应力混凝土用钢绞线
梯形螺纹
硫化橡胶或热塑性橡胶硬度的测定（10~100IRHD)压敏胶粘带拉伸性能试验方法
预应力筋用锚具、夹具和连接器钢件的淬火和回火
斜拉桥热挤聚乙烯高强钢丝拉索技术条件环氧涂层七丝预应力钢绞线
桥梁缆索用高密度聚乙烯护套料承压设备无损检测第4部分：磁粉检测重型机械通用技术条件第8部分：锻件重型机械通用技术条件第9部分：切削加工件iiKAoNiKAca
JT/T1090—2016
JB/T6396
JT/T737
3术语和定义、符号
3.1术语和定义
大型合金结构钢锻件技术条件
填充型环氧涂层钢绞线
下列术语和定义适用于本文件。3.1.1
填充型环氧涂层钢绞线索体filledepoxy-coatedstrandcable按照预定长度及规格要求，将一定数量的填充型环氧涂层钢绞线紧密排列、集束同心左向扭绞，并缠包纤维增强聚酯带，再热挤高密度聚乙烯（HDPE）护套的钢绞线束，简称索体。3.1.2
挤压锚固拉索strandcablewith swaginganchorage在索体两端采用挤压锚固的方式与锚具连接而成的拉索构件。3.1.3
公称破断力nominalbreakingload of thecable钢绞线抗拉强度标准值与钢绞线索体钢丝截面总面积的乘积。3.2符号
下列符号适用于本文件。
Apk—单根填充型环氧涂层钢绞线的公称截面积，单位为平方毫米（mm2）。A，一填充型环氧涂层钢绞线索体钢丝截面总面积，单位为平方毫米（mm2）。fprk—钢绞线抗拉强度标准值，单位为兆帕（MPa）。F——填充型环氧涂层钢绞线挤压锚固拉索（以下简称挤压锚固拉索）的公称破断力，单位为千牛(kN)。
fm——试验所用钢绞线（截面以A计）的实测极限抗拉强度平均值，单位为兆帕（MPa）。Lo一挤压锚固拉索设计基准温度下无应力长度，单位为米（m）。L一一挤压锚固拉索长度允许误差，单位为米（m）。ma
挤压锚固拉索试件静载试验测得的锚具效率系数。挤压锚固拉索试件达到实测极限拉力时钢绞线索的总应变。Eapu
分类、结构、规格及型号
4.1分类
挤压锚固拉索按锚具构造分为：a）可调式（A型）锚具；
b）固定式(B型）)叉耳锚具。
iiKAoNiKAca
4.2结构
4.2.1挤压锚固拉索
挤压锚固拉索由索体、锚头、密封筒、螺母或叉耳等结构组成，见图1。说明：
1——锚头；
螺母；
4.2.1.2索体
3一密封筒：
-填充型环氧涂层钢绞线索体。
图1挤压锚固拉索结构示意图
JT/T1090—2016
索体由多根填充型环氧涂层钢绞线经集束、扭绞、缠包纤维增强聚酯带、热挤高密度聚乙烯（HDPE）护套而成，索体断面见图2。热挤HDPE护套一般为双层，内层为黑色，外层为彩色。说明：bZxz.net
一外层HDPE护套；
2——内层HDPE护套；
4.1.2.3锚头
3——纤维增强聚酯带；
4——填充型环氧涂层钢绞线
图2索体断面示意图
锚头由挤压锚固件、锚固套、锚罩和密封筒等结构组成，见图3。6
15电816585362135554
说明：
锚罩；
锚固套：
一挤压锚固件：
锚固填料：
5——密封筒；
一填充型环氧涂层钢绞线。
图3挤压锚固锚头结构示意图
iiKAoNiKAca
JT/T1090—2016
4.2.2锚具
说明：
可调式（A型）锚具组件由锚头、螺母、球形垫板、减振体和锚具保护罩等结构组成，见图4。锚具保护罩；
锚头；
螺母：
一球形垫板；
5——预埋垫板；
6—预埋钢管；
一减振体；
—索体。
图4可调式（A型）锚具结构示意图4.2.2.2固定式（B型）叉耳锚具组件由锚头、叉耳连接件和销轴等结构组成，见图5。说明：
一销轴：
一叉耳连接件：
4.3规格
一锚头：
一索体。
图5固定式（B型）叉耳锚具结构示意图挤压锚固拉索的产品规格参见附录A。4.3.1
挤压锚固拉索的索体断面排列参见附录B。4.3.3
挤压锚固拉索的锚具技术参数参见附录C。4
4.4型号
挤压锚固拉索的型号表示方法见图6。IGJ
企业体系代号（需要时标注)：
锚具结构类型代号：A、B：
钢绞线根数：
钢绞线直径，单位为毫米(mm)；JT/T1090—2016
填充型环氧涂层钢绞线挤压锚固拉索代号。图6挤压锚固拉索的型号表示方法示例1：
19根Φ15.2mm填充型环氧涂层钢绞线组成索体，两端锚具为可调式（A型）的挤压锚固拉索标记为：TGJ15-19AA。示例2：
19根Φ15.2mm填充型环氧涂层钢绞线组成索体，两端锚具分别为可调式（A型）和固定式（B型）的挤压锚固拉索标记为：TGJ15-19AB。
5技术要求
5.1外观和尺寸
填充型环氧涂层钢绞线外观
填充型环氧涂层钢绞线表面应光滑，无破损，裂纹和机械损伤。5.1.2索体外观
索体护套外表面应无破损，护套外表面不应有凹陷大于1.0mm、面积大于100mm的表面缺陷。5.1.3锚具外观
锚具螺纹连接副应能自由旋合，螺纹不应有任何损伤，外表面镀层不应有可视损伤。5.1.4索体外径
沿索体全长的HDPE护套外径和厚度应均匀一致，外径偏差在-1mm～+2mm之间。5.1.5拉索长度
挤压锚固拉索索长（Lo）充许偏差（）应符合以下要求：a）L≤100m≤0.020m
b）L>100m,≤Lg/5000。
JT/T1090—2016
5.2材料
5.2.1填充型环氧涂层钢绞线
5.2.1.1用于制作填充型环氧涂层钢绞线的光面钢绞线，宜采用直径Φ15.2mm，1860MPa的钢绞线，应符合GB/T5224的规定。
5.2.1.2填充型环氧涂层钢绞线应符合CB/T21073或JT/T737的规定。5.2.2高强聚酯纤维带
高强聚酯纤维带采用纤维增强的聚酯压敏胶带或两层聚酯带内夹纤维丝的增强复合带，带宽为30mm~50mm，厚度不小于0.1mm，强度不小于250N/10mm。5.2.3高密度聚乙烯（HDPE）护套料索体防护用高密度聚乙烯（HDPE）护套料性能应符合CJ/T297的规定。5.2.4锚具
锚固套、螺母、销轴和叉耳主要受力构件应选用合金结构钢，材料性能应符合GB/T3077的规定，其他组件材料应符合GB/T699或GB/T700的规定。锻件应符合JB/T5000.8或JB/T6396的规定。5.2.5锚固填料
5.2.5.1锚固填料由钢丸、环氧树脂、固化剂、增韧剂、稀释剂和填充料等组成。5.2.5.2锚固填料试件在23℃±5℃范围内，抗压强度不应小于100MPa。5.2.6减振体
减振体材料宜采用丁基橡胶，其性能应符合表1的要求。表1减振体丁基橡胶性能
硬度（IRHD）
拉伸强度（MPa）
扯断伸长率（%）
阻尼比
热空气老化试验
（试验条件70℃×96h）
5.3工艺性能
5.3.1锚具组件
拉伸强度变化率（%）
扯断伸长率变化率（%）
性能指标
55 ±5
≥450
试验方法
GB/T6031
GB/T528
GB/T528
单向压缩法
GB/T3512
5.3.1.1锚具组件机械加工应符合JB/T5000.9的规定，未注尺寸公差不应低于GB/T1804中C级的规定，需进行热处理的部件其工艺应符合GB/T16924的规定。5.3.1.2锚固套、螺母、销轴和叉耳应逐件进行超声波和磁粉探伤的无损检测，并应达到GB/T4162中B级和JB/T4730.4中Ⅱ级质量的规定。6
