标准内容
ICS93.080.10
备案号：
中华人民共和国交通运输行业标准JT/T1124.1—2017
公路工程土工合成材料
防水材料
第1部分：塑料止水带
Geosynthetics in the highway engineerings-waterproof materialsPart1:Plasticwaterstop
2017-04-12发布
中华人民出和国交通运输都
2017-08-01实施

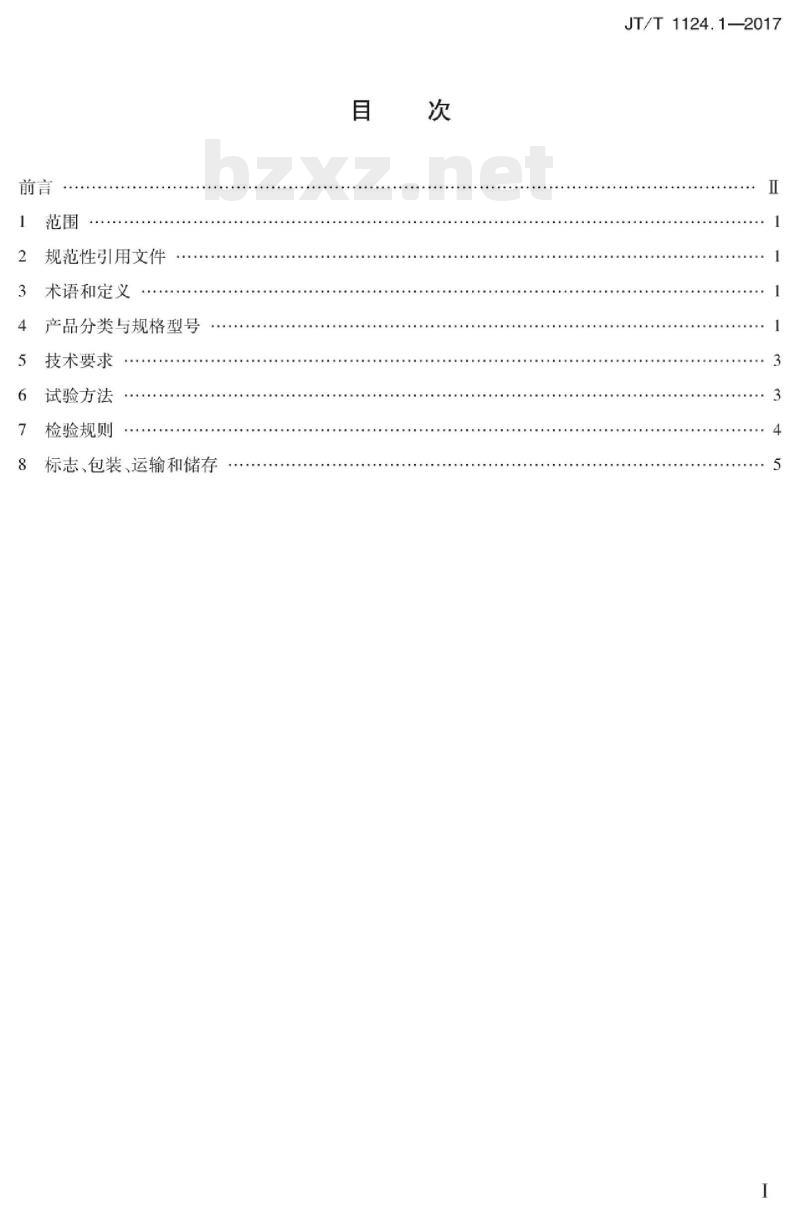

规范性引用文件
术语和定义
产品分类与规格型号
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T1124.1—2017
JT/T1124.1—2017
JT/T1124《公路工程土工合成材料防水材料》分为3个部分：
一第1部分：塑料止水带
第2部分：橡胶止水带
第3部分：防水板（卷材）
本部分是JT/T1124的第1部分。
本部分按照CB/T1.1一2009给出的规则起草。本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、广西交通科学研究院、宏祥新材料股份有限公司、内蒙古大学、锡林郭勒盟交通运输局、中交一公局第一工程有限公司、广东罗阳高速公路有限公司、上海勘测设计研究院有限公司、天津市雍阳公路工程集团有限公司。本部分主要起草人：刘英、谭华、崔占明、王健、崔树华、王小龙、洪柏钧、方远远、靳庆霞。1范围
公路工程土工合成材料防水材料第1部分：塑料正水带
JT/T1124.1—2017

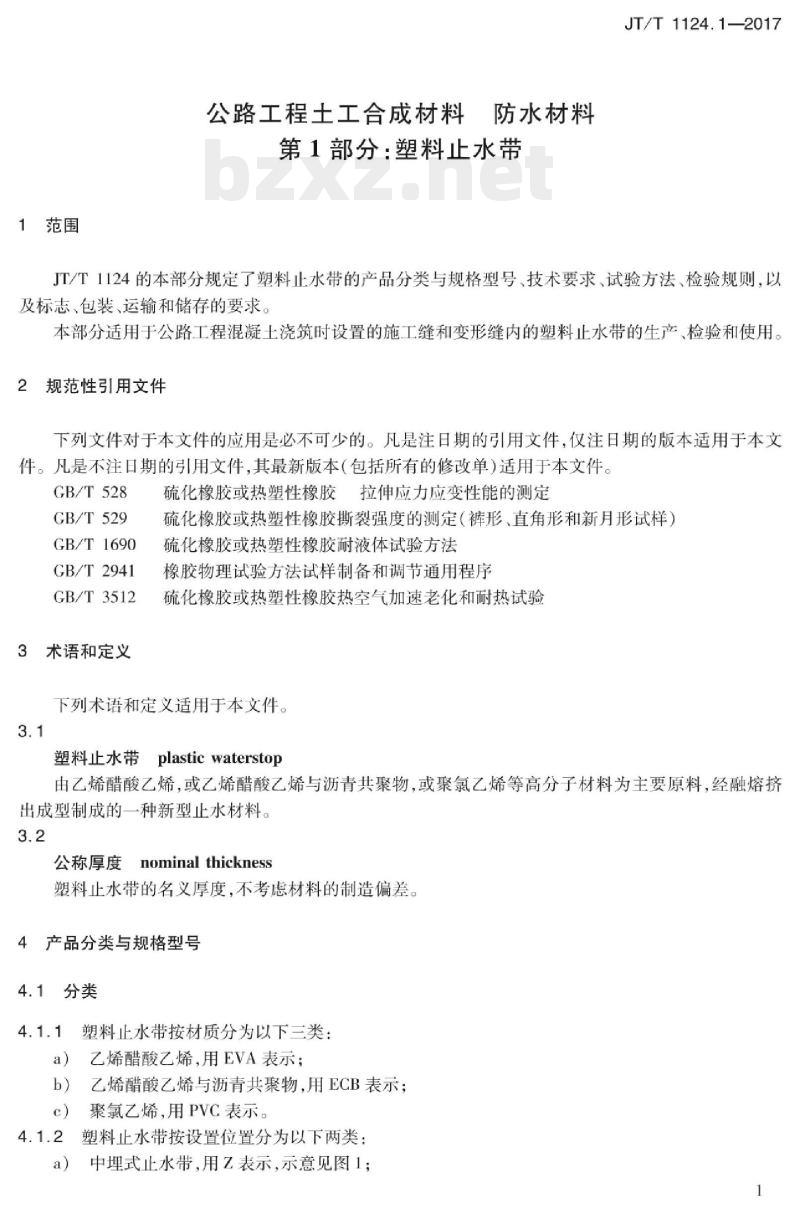

JT/T1124的本部分规定了塑料止水带的产品分类与规格型号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存的要求，本部分适用于公路工程混凝土浇筑时设置的施工缝和变形缝内的塑料止水带的生产、检验和使用2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T528
GB/T529
GB/T 1690
GB/T2941
GB/T3512
3术语和定义
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）硫化橡胶或热塑性橡胶耐液体试验方法橡胶物理试验方法试样制备和调节通用程序硫化橡胶或热塑性橡胶热空气加速老化和耐热试验下列术语和定义适用于本文件。3.1
塑料止水带plasticwaterstop
由乙烯醋酸乙烯，或乙烯醋酸乙烯与沥青共聚物，或聚氯乙烯等高分子材料为主要原料，经融熔挤出成型制成的一种新型止水材料。3.2
公称厚度nominalthickness
塑料止水带的名义厚度，不考虑材料的制造偏差。4产品分类与规格型号
4.1分类
4.1.1塑料止水带按材质分为以下三类：a）乙烯醋酸乙烯，用EVA表示；b）乙烯醋酸乙烯与沥青共聚物，用ECB表示；c）聚氯乙烯，用PVC表示。

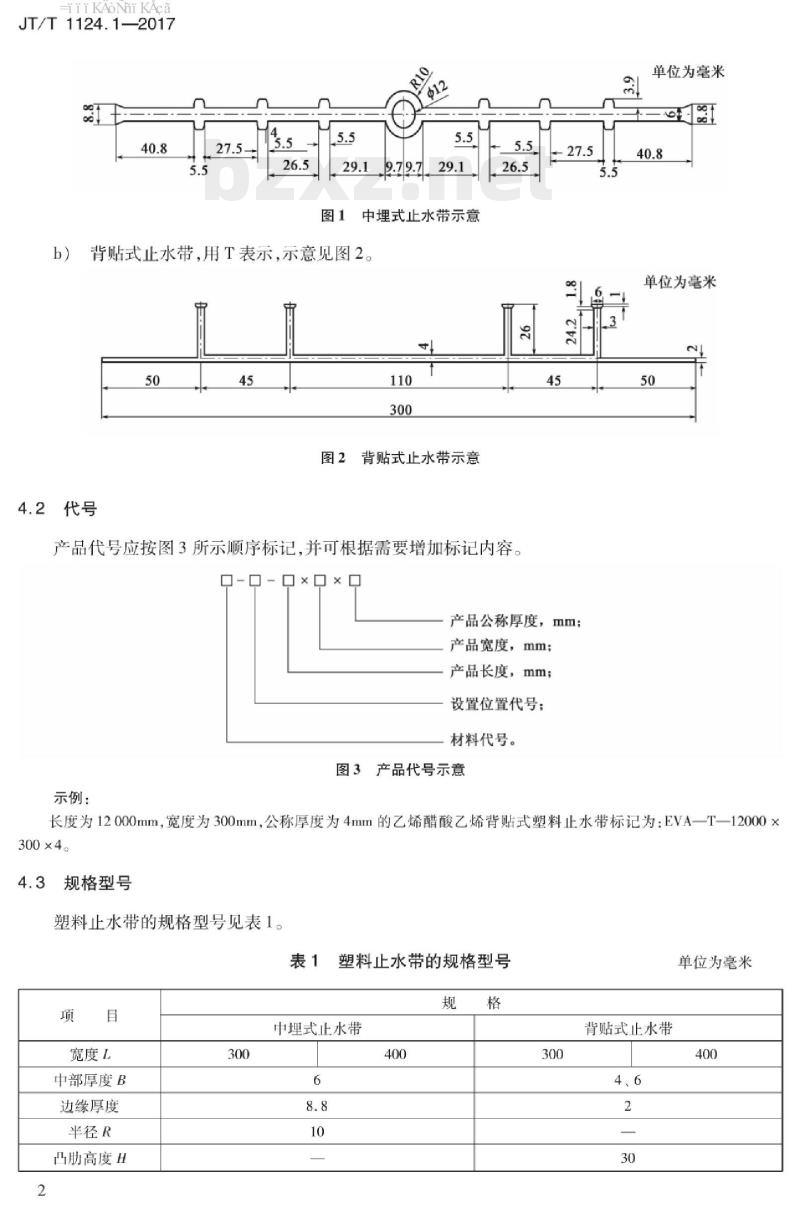

4.1.2塑料止水带按设置位置分为以下两类：a）中埋式止水带，用乙表示，示意见图1；1
HiiKAoiKAca
JT/T1124.1—2017
中埋式止水带示意
背贴式止水带，用T表示，示意见图2。b)
4.2代号
背贴式止水带示意
产品代号应按图3所示顺序标记，并可根据需要增加标记内容。--x×0
产品公称厚度，mm；
产品宽度，mm；
产品长度，mm；
设置位置代号：
材料代号。
图3产品代号示意
示例：
单位为毫米
单位为毫米
长度为12000mm，宽度为300mm，公称厚度为4mm的乙烯醋酸乙烯背贴式塑料止水带标记为：EVA一T一12000x300×4
4.3规格型号
塑料止水带的规格型号见表1。
表1塑料止水带的规格型号
宽度L
中部厚度B
边缘厚度
半径R
凸肋高度H
中埋式止水带
背贴式止水带
单位为毫米
iKAoNi KAca
技术要求
缺陷。
JT/T1124.1—2017
塑料止水带表面应平整，无裂纹、机械损伤、折痕、孔洞、气泡、异常黏着部分等影响使用的塑料止水带在规格长度内不允许有接头。尺寸偏差
塑料止水带的尺寸偏差应符合表2的规定。表2
宽度L
中部厚度B
边缘厚度
半径R
凸肋高度H
物理力学性能
塑料止水带的尺寸偏差
允许偏差
0~+1mm
中心孔偏心不超过厚度的1/3
塑料止水带的物理力学性能应符合表3的规定表3
塑料止水带的物理力学性能
拉伸强度（MPa）
扯断伸长率（%）
撕裂强度（kN/m）
低温弯折性
热空气老化
(80℃×168h)
耐碱性Ca(OH）
饱和溶液（168h）
试验方法
试样制备
外观（100%伸长率）
拉伸强度保持率（%）
扯断伸长率保持率（%）
拉伸强度保持率（%）
扯断伸长率保持率（%）
≥550
-35℃无裂纹
性能指标
≥500
-35℃无裂纹
无裂纹
≥200
-25℃无裂纹
从规格尺寸检验合格的制品上裁取试验所需的足够长度试样，按GB/T2941的规定制备试样，并在标准状态下静置24h。
HiiKAoiKAca
JT/T1124.1—2017
6.2外观
在自然光线下距产品0.5m用肉眼观察。6.3尺寸偏差
试样尺寸用相应量具测量，宽度精确到1mm，厚度精确到0.05mm，试样表面对称部位取4点进行测量，取平均值。
6.4拉伸强度、扯断伸长率
按GB/T528的规定进行，用I型哑铃试样，拉伸速度（250±50）mm/min，初始标距25mm。6.5撕裂强度
按GB/T529中的规定进行，采用无割口直角形试样，拉伸速度（250±50）mm/min。6.6低温弯折性
6.6.1试样要求
试样尺寸为120mm×50mm，试样数量为2个。6.6.2试验仪器
低温箱的温度调节范围-40℃~0℃，误差±2℃，且能使试样在被操作过程中保持恒定温度。弯折板由金属平板、转轴和调距螺丝组成，平板间距可任意调节。6.6.3试验步骤
试验步骤如下：
将试样弯曲180°，使50mm宽的边缘重合、齐平，并用定位夹或10mm宽的胶布将边缘固定，保a)
证其在试验中不发生错位。将弯折仪上下平板距离调节为塑料止水带厚度的3倍；将弯折板上平板翻开，将厚度相同的两块试样平放在下平板上，重合的一边朝向转轴，且距离b)
转轴20mm；
c）在设定温度下将弯折仪与试件一起放入低温箱中，达到规定温度后，在此温度下保持1h，之后迅速压下上平板，达到所调间距位置，保持1s后将试样取出；d）待恢复到室温后观察弯折处是否断裂，或用8倍放大镜观察试件弯折处受拉面有无裂纹。以两个试样均无裂纹为合格。
6.7热空气老化
按GB/T3512的规定进行。
6.8耐碱性
按GB/T1690的规定进行。
7检验规则
7.1检验分类和检验项目
7.1.1出厂检验
产品需经检验合格并附有质量检验合格证方可出厂。产品出厂时必须进行出厂检验，出厂检验项4
iiKAoiKAca
目见表4。
尺寸偏差
拉伸强度
扯断伸长率
撕裂强度
低温弯折性
热空气老化
耐碱性
出厂检验和型式检验项目
技术要求
注：“V”表示检验项目，“×”表示不检项目。7.1.2
型式检验
有下列情况之一时，应进行型式检验：新产品投产时；
原材料或生产工艺有较大的改变时；停产时间超过3个月，恢复生产时；正常生产时，每年至少进行一次；试验方法
出厂检验结果与上次型式检验有较大差异时：供需双方合同有要求时；
国家质量监督机构提出型式检验要求时。型式检验应对标准中规定的全部技术要求进行检验，见表4。7.2组批
JT/T1124.1—2017
出厂检验
型式检验
以同一产品规格同一生产批号的产品每5000m为一批进行检验，不足5000m的也可为一批。7.3抽样
每批产品中随机抽取3件进行外观及尺寸偏差检查，在上述检查合格的样品中再随机抽取1件裁取1m长的试样，进行物理性能测试。7.4合格判定
若第5章各项技术要求全部合格，则判该批产品为合格批。若第5章各项技术要求有一项不合格则应在该批产品中重新抽取双倍样品制作试样，对不合格项目进行复检，复检全部合格，该批为合格：检测如果仍有一项不合格，则判该批为不合格。检验结果作为最终判定依据。8标志、包装、运输和储存
8.1标志Www.bzxZ.net
每卷产品应有独立的合格标志，内容包括：5
iiKAoNiKAca
JT/T1124.1—2017
产品名称、产品代号、本标准号；生产厂名称和地址；
生产日期、生产批号；
净质量、尺寸；
质量等级、检验员章。
止水带应用不影响其质量的适宜物品进行包装。确保在储存与运输过程中避免受潮和损坏。包装外表面除应有8.1规定的标志外，还应有防雨、防潮、防日晒等标志。3运输
应采用干燥遮篷工具运输。
8.4储存
应放置在干燥、通风、阴凉的场所储存。6
