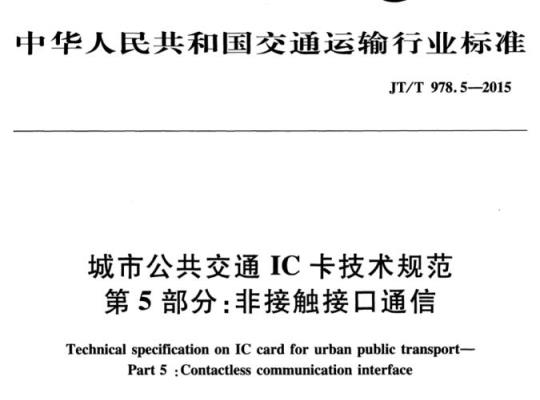

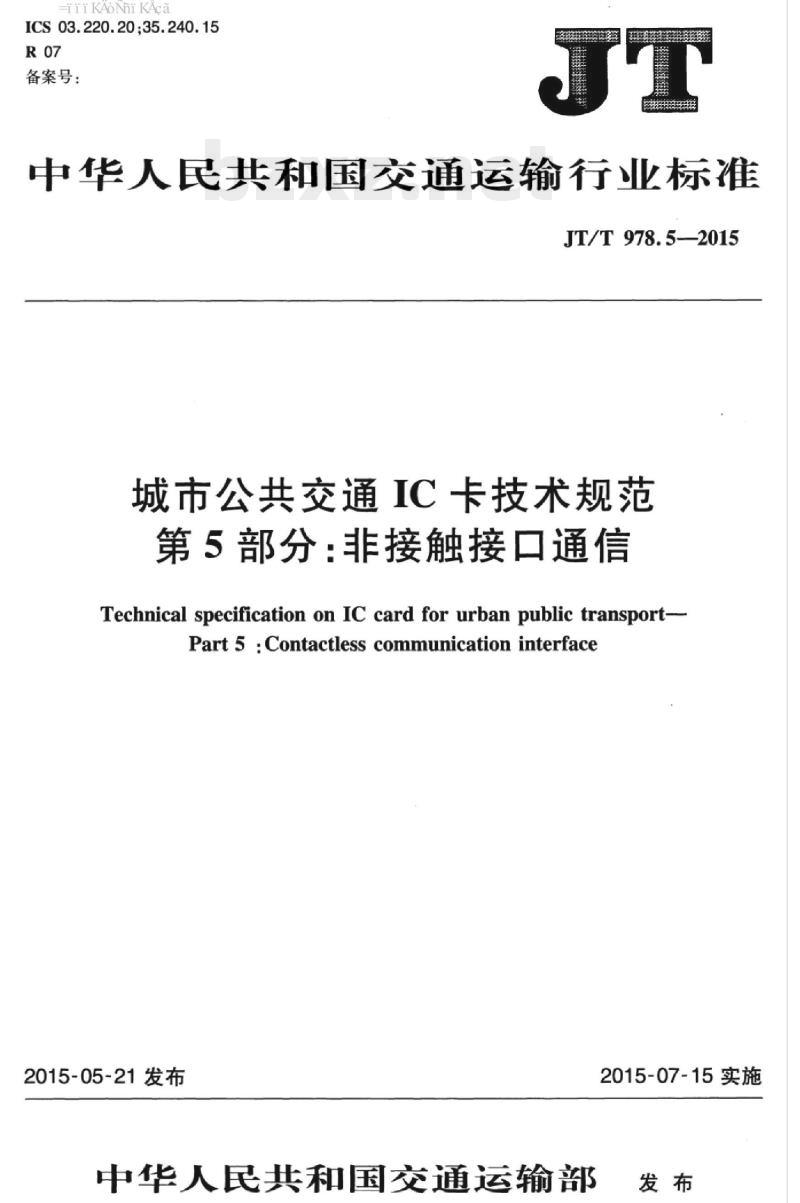

JT/T 978.5-2015 城市公共交通IC卡技术规范第5部分:非接触接口通信

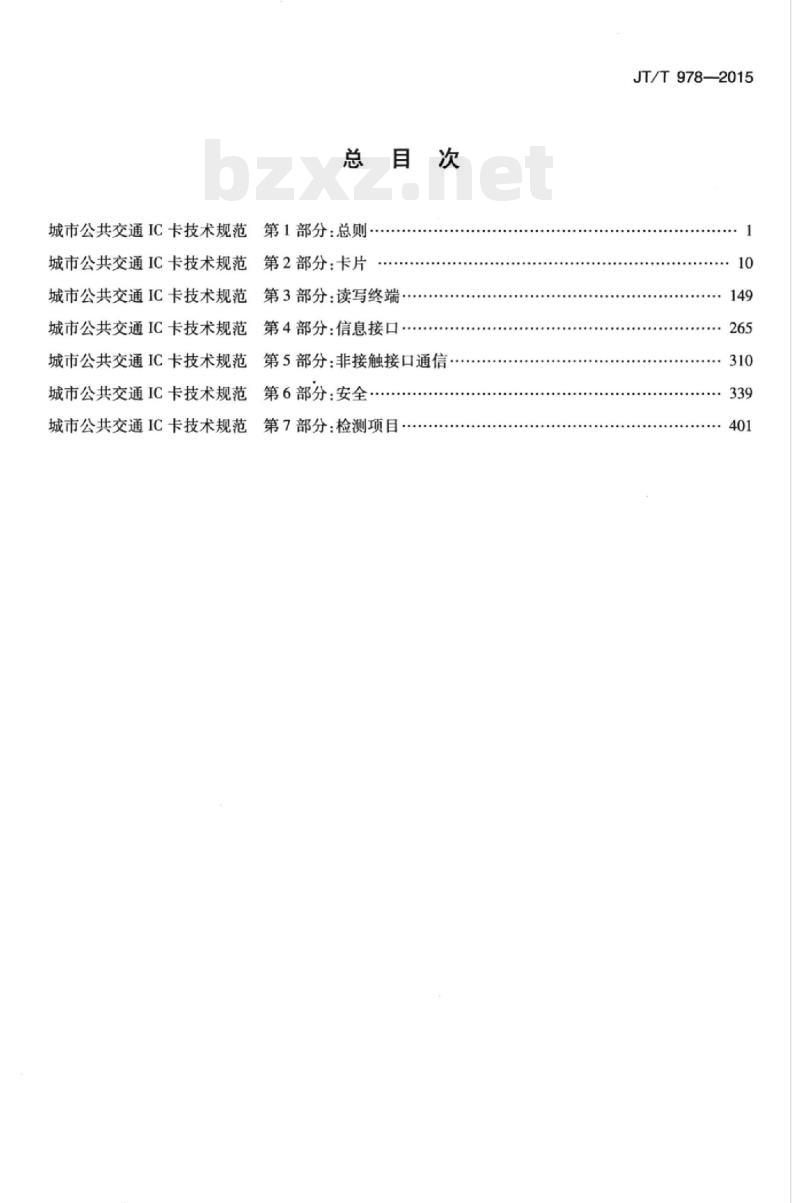

中华人民共和国交通运输行业标准 JT/T 978—2015 城市公共交通IC卡技术规范 第5部分：非接触接口通信 Technical specification on IC card for urban public transport-Part 5: Contactless communication interface 前言 JT/T 978《城市公共交通IC卡技术规范》由7个部分组成：第1部分：总则；第2部分：卡片；第3部分：读写终端；第4部分：信息接口；第5部分：非接触接口通信；第6部分：安全；第7部分：检测项目。 本部分为JT/T 978的第5部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。本部分由中华人民共和国交通运输部运输服务司提出。本部分由全国城市客运标准化技术委员会（SAC/TC 529）归口。本部分起草单位：中国交通通信信息中心、交通运输部公路科学研究院、交通运输部科学研究院，南京市市民卡有限公司、武汉城市一卡通有限公司、广东岭南通股份有限公司、银行卡检测中心、中国道路运输协会城市客运分会、上海华虹集成电路有限公司、北京同方微电子有限公司、大唐微电子技术有限公司、上海复旦微电子集团股份有限公司、中钞信用卡产业发展有限公司、北京华大智宝电子系统有限公司、恩智浦（中国）管理有限公司、捷德（中国）信息科技有限公司、中卡盈通科技（北京）有限公司、北京握奇数据系统有限公司。 本部分主要起草人：汪宏宇、唐猛、邢国敬、沈伟彬、杨蕴、王刚、谷云辉、张永军、肖震宇、熊剑、徐锋、张永峰、陈宇、雷雨、夏成君、孟庆云、程跃、陈安新、高峰、陈跃、畅江、丁晓明、康雪。 1 范围 JT/T 978的本部分规定了城市公共交通IC卡非接触接口通信相关的物理特性、射频功率和信号接口、初始化和防冲突及传输协议。本部分适用于城市公共交通IC卡卡片与读写终端间通信传输协议的设计与开发。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 7421 信息技术系统间远程通信和信息交换高级数据链路控制（HDLC）规程 GB/T 14916 识别卡物理特性 GB/T 16649.1 识别卡带触点的集成电路卡 第1部分：物理特性 GB/T 16649.3 识别卡带触点的集成电路卡 第3部分：电信号和传输协议 GB/T 16649.5 识别卡带触点的集成电路卡 第5部分：应用标识符的国家编号体系和注册规程 GB/T 16649.6 识别卡带触点的集成电路卡 第6部分：行业间数据元 GB/T 17554.1 识别卡测试方法 第1部分：一般特性测试 JR/T 0025.8 中国金融集成电路（IC）卡规范 第8部分：与应用无关的非接触式规范 JT/T 978.1 城市公共交通IC卡技术规范 第1部分：总则 3 术语和定义 JT/T 978.1 界定的以及下列术语和定义适用于本文件。 3.1 非接触 contactless 采用不直接接触的方式传送功率和信号。 3.2 接近式IC卡 proximity card (PICC) 非接触集成电路卡，其供电和通信是通过与接近式耦合设备的电感耦合完成的。 3.3 接近式耦合设备 proximity coupling device (PCD) 用电感耦合向PICC提供能量并控制与PICC交换数据的读/写设备。 3.4 位持续时间 jbit duration 确定一逻辑状态的时间，在这段时间结束时，一个新的位将开始。 3.5 二进制移相键控 binary phase shift keying 移相为180°的移相键控，从而导致两个可能的相位状态。 3.6 调制系数 modulation index 定义为[a-b]/[a+b]，其中，a、b分别是信号幅度的峰值和最小值。 3.7 不归零电平 non-return to zero (NRZ-L) 位编码的方式，位持续期间的物理状态不用回归到零电平。 3.8 副载波 subcarrier 以频率对频率的载波进行调制而产生的调制信号。 3.9 冲突 collision 在同一PCD的工作场中，两张或两张以上的PICC同时传输数据时，PCD无法辨别数据是从哪一张PICC发出的。 3.10 防冲突环 anticollision loop 在PCD工作场中，PCD准备与几张PICC中的一张或多张进行通信所使用的算法。 3.11 位冲突检测协议 bit collision detection protocol 检测冲突所发生的位置的防冲突方法，PCD使用该方法可识别出所有PICC的UID。 3.12 基本时间单元 elementary time unit (etu) 一个时间常数。注：1 etu = 128/f，其中，f 为PCD工作场的载波频率。 3.13 帧 frame 序列数据位和可选差错检测位的组合，在开始和结束处有定界符。 3.14 时间槽协议 time slot protocol PCD与一张或多张PICC建立逻辑通道时，对于PICC响应使用时间槽定位的一种协议。 3.15 唯一识别符 unique identifier (UID) Type A抗冲突算法所需的一个编号。 3.16 块 block 包含有效协议数据格式的一种特殊类型的顿。 4 符号和缩略语 下列符号和缩略语表示适用于本文件。 ACK — 肯定确认 (positive Acknowledgement) ADC — Type B的应用数据编码 (Application Data Coding, Type B) AFI — Type B的应用族识别符 (Application Family Identifier, Type B) APf — 在REQB/WUPB中使用的防冲突前缀 (Type B) APn — 在Slot-MARKER命令中使用的防冲突前缀 (Type B) ASK — 移幅键控 (Amplitude Shift Keying) ATQ — 请求应答 (Answer to Request) ATQA — Type A的请求应答 (Answer to Request, Type A) ATRB — Type B的请求应答 (Answer to Request, Type B) ATS — 选择应答 (Answer to Select) ATTRIB — Type B的PICC选择命令 (PICC Selection Command, Type B) BPSK — 二进制移相键控 (Binary Phase Shift Keying) CID — 卡标识符 (Card Identifier) CLn — Type A的串联级 (Cascade Level n) CRC — 循环冗余校验 (Cyclic Redundancy Check)
