JT/T 978.4-2015
基本信息
标准号： JT/T 978.4-2015
中文名称：城市公共交通IC卡技术规范第4部分:信息接口
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：13379921
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 978.4-2015 Technical specification on IC card for urban public transport-Part 4 : Information interface.
1范围
JT/T 978.4规定了城市公共交通IC卡的清分结算机构与人网机构间的信息接口框架、文件接口要求、文件存取方式及通信要求。
JT/T 978.4适用于城市公共交通IC卡系统的设计与开发。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
JT/T 978. 1城市公共交通IC卡技术规范第1 部分:总则
JT/T 978.2城市公共交通IC卡技术规范第2 部分:卡片
JR/T 0025.7- -2013 中国金融集成电路(IC)卡规范第7部分:借记/贷记应用安全规范
3术语和定义
JT/T 9781.1界定的以及下列术语和定义适用于本文件。
3.1发送方sender
信息交流中,信息输出方为发送方。.
3.2接收方accepter
信息交流中,信息输人方为接收方。
3.3短连接short connection
数据传送过程中，当需要发送数据时,才建立连接,数据发送完成后,则断开此连接。
4缩胳语
下列缩略语适用于本文件。
DES--数据加密标准( Data Encryption Standard)
1范围
JT/T 978.4规定了城市公共交通IC卡的清分结算机构与人网机构间的信息接口框架、文件接口要求、文件存取方式及通信要求。
JT/T 978.4适用于城市公共交通IC卡系统的设计与开发。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
JT/T 978. 1城市公共交通IC卡技术规范第1 部分:总则
JT/T 978.2城市公共交通IC卡技术规范第2 部分:卡片
JR/T 0025.7- -2013 中国金融集成电路(IC)卡规范第7部分:借记/贷记应用安全规范
3术语和定义
JT/T 9781.1界定的以及下列术语和定义适用于本文件。
3.1发送方sender
信息交流中,信息输出方为发送方。.
3.2接收方accepter
信息交流中,信息输人方为接收方。
3.3短连接short connection
数据传送过程中，当需要发送数据时,才建立连接,数据发送完成后,则断开此连接。
4缩胳语
下列缩略语适用于本文件。
DES--数据加密标准( Data Encryption Standard)
标准图片预览
标准内容

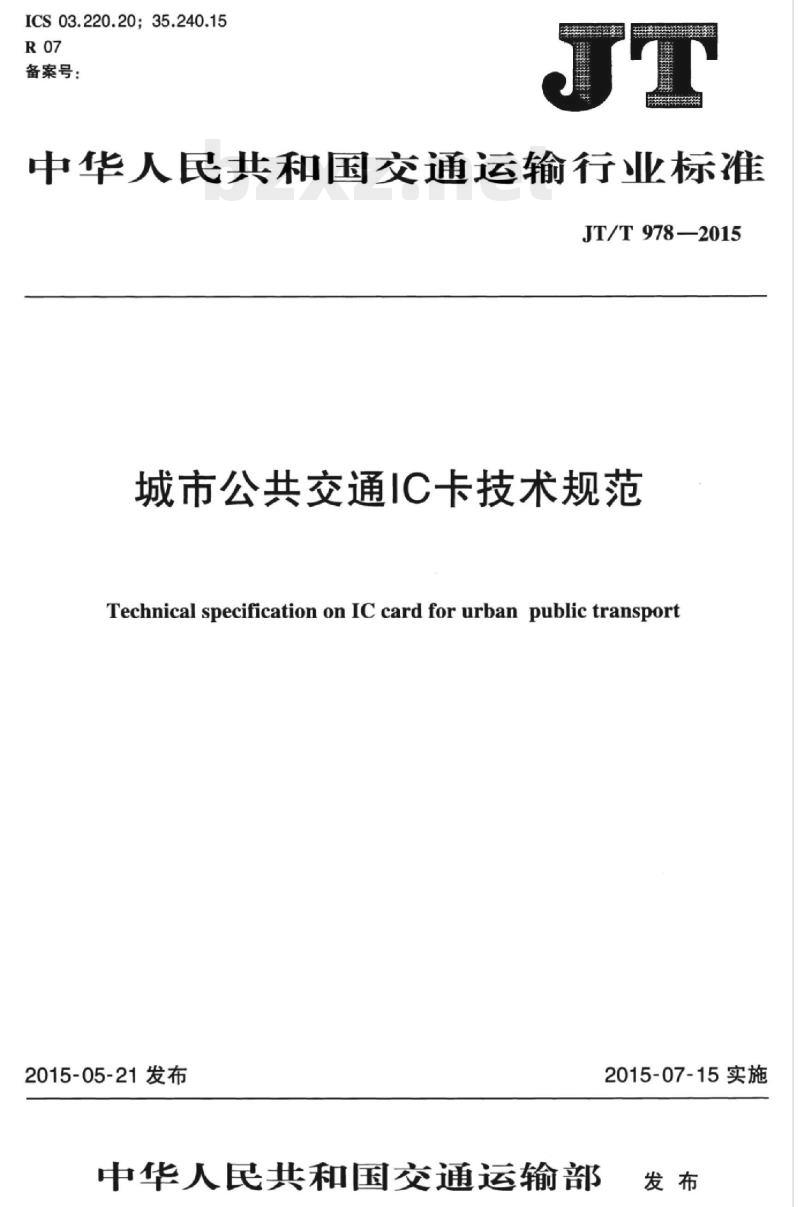

ICS03.220.20：35.240.15
备案号：
中华人民共和国交通运输行业标准JT/T 978—2015
城市公共交通IC卡技术规范
Technical specification on IC card for urban public transport2015-05-21发布
中华人民共和国交通运输部
2015-07-15实施

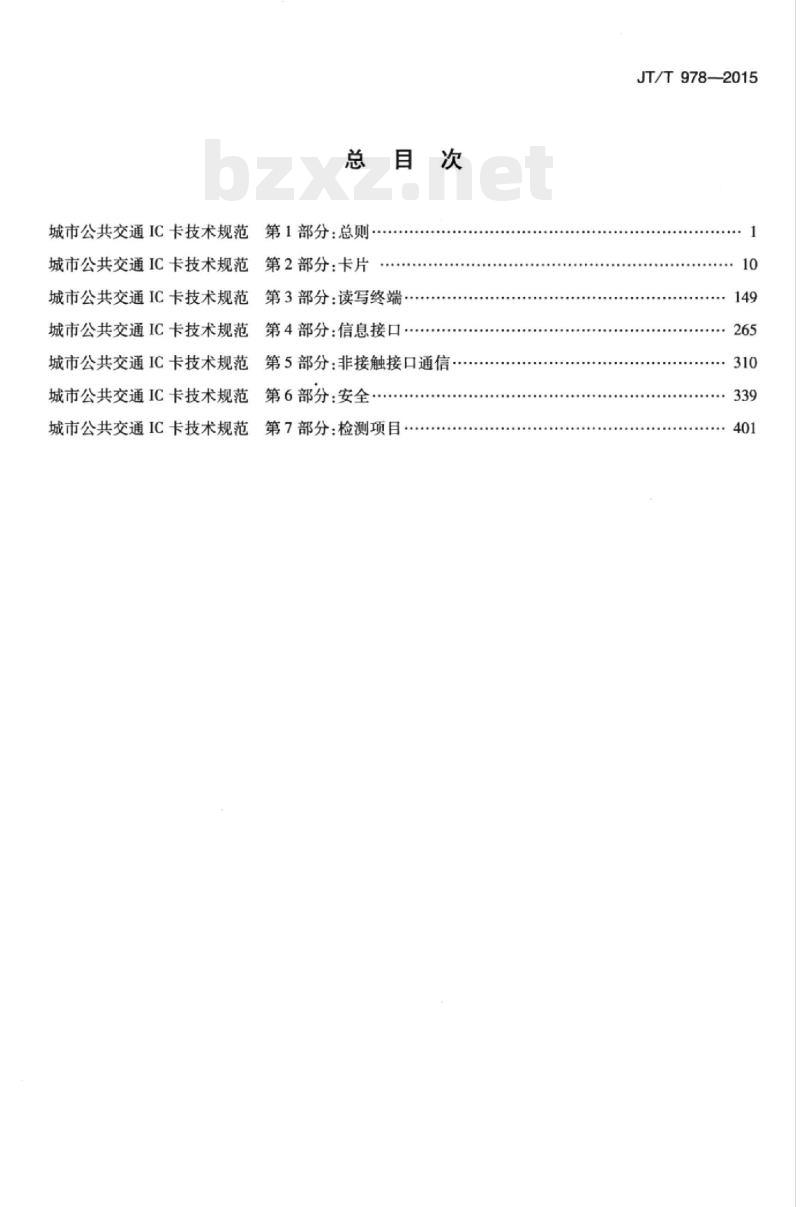

总目次
城市公共交通IC卡技术规范第1部分：总则城市公共交通IC卡技术规范第2部分：卡片城市公共交通IC卡技术规范第3部分：读写终端.城市公共交通IC卡技术规范第4部分：信息接口·城市公共交通IC卡技术规范第5部分：非接触接口通信·城市公共交通IC卡技术规范第6部分：安全城市公共交通IC卡技术规范第7部分：检测项目·JT/T978—2015
HiiKAoNni KAca
ICs 03. 220.20 ;35.240. 15
备案号：
中华人民共和国交通运输行业标准JT/T978.4-2015
城市公共交通IC卡技术规范
第4部分：信息接口
Technical specification on IC card for urban public transport-Part 4:Information interface2015-05-21发布
中华人民共和国交通运输部
2015-07-15实施
irKAoNni KAca
HiiKAoNiKAca
前言·
规范性引用文件
术语和定义
缩略语
信息接口框架
文件接口要求
文件结构
文件类型
7文件存取方式
7.2FTP方式
流传输方式
8通信要求
附录A（规范性附录）
附录B（资料性附录）
参考文献
报文编码说明
TLV标签示例
JT/T978.4—2015
：268
：270
：301
：308
HiiKAoNniKAca
JT/T978.4—2015
JT/T978《城市公共交通IC卡技术规范》由7个部分组成：第1部分：总则；
第2部分：卡片；
一第3部分：读写终端；
第4部分：信息接口；
一第5部分：非接触接口通信；
—第6部分：安全；
一第7部分：检测项目。
本部分为JT/T978的第4部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分由中华人民共和国交通运输部运输服务司提出。本部分由全国城市客运规范化技术委员会（SAC/TC529）归口。本部分起草单位：中国交通通信信息中心、交通运输部公路科学研究院、交通运输部科学研究院、北京市政交通一卡通有限公司、南京市市民卡有限公司中国道路运输协会城市客运分会，武汉城市一卡通有限公司、石家庄市公共交通总公司、哈尔滨市城市通智能卡有限责任公司、泰州市凤城一卡通有限公司、广东岭南通股份有限公司、银川市公共交通有限公司、天津市通卡公用网络系统有限公司、深圳市雄帝科技股份有限公司、新开普电子股份有限公司、中国软件与技术服务股份有限公司、中卡盈通科技(北京)有限公司。
本部分主要起草人：汪宏宇，郭炯光、司徒文翰、郎莹、梅新明、刘好德、陈文革、肖震宇，范春华，衰斌城、陈宇、熊剑、崔英才、嵇云峰、徐锋、李勇、周亮、魏建国、张尚、李熙涛。268
TiiKAoNni KAca
1范围
城市公共交通IC卡技术规范
第4部分：信息接口
JT/T978.4—2015
JT/T978的本部分规定了城市公共交通IC卡的清分结算机构与人网机构间的信息接口框架、文件接口要求、文件存取方式及通信要求。本部分适用于城市公共交通IC卡系统的设计与开发。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。JT/T 978.1
:JT/T 978.2
城市公共交通IC卡技术规范第1部分：总则城市公共交通IC卡技术规范第2部分：卡片JR/T0025.7一2013中国金融集成电路（IC）卡规范第7部分：借记/贷记应用安全规范3术语和定义
JT/T9781.1界定的以及下列术语和定义适用于本文件。3.1
发送方sender
信息交流中，信息输出方为发送方。3.2
接收方accepter
信息交流中，信息输人方为接收方。3.3
短连接shortconnection
数据传送过程中，当需要发送数据时，才建立连接，数据发送完成后，则断开此连接。4缩略语
下列缩略语适用于本文件。
DES—数据加密标准（DataEncryptionStandard）FTP——文件传输协议（FileTransferProtocol）VO输人输出端口（input/output）MAC——报文鉴别码（MessageAuthenticationCode）MAK--MAC密钥（MACKey）
MMK一成员主密钥（MemberMasterKey）269
iiKAoNiKAca
JT/T978.4—2015
椭圆曲线公钥密码算法（PublicKeyCryptographicAlgorithmSM2BasedonEllipticCurves）密码杂凑算法（SM3CryptographicHashAlgorithm）分组密码加密算法（SM4CryptographicAlgorithm）表示标签、长度以及值的组合（TagLengthValue）虚拟专用网络（VirtualPrivateNetwork）交易证书（TransactionCertificate）5信息接口框架
清分结算机构与人网机构在信息交互过程中的信息接口，包括文件接口、文件存取方式和通信方式，其信息接口框架，如图1所示。清分结算机构
发卡机构
入网机构
6文件接口要求
6.1文件结构
6.1.1概述
信息接口
收单机构
流水文件结构
顺序文件结构
文件接口
FTP方式
流传输方式
文件存取方式
专线接入方式
VPN接入方式
通信方式
信息接口框架
清分结算机构与人网机构间传输的文件结构包括：流水文件结构和顺序文件结构。文件中出现的符号参见附录A。
6.1.2流水文件结构
流水文件的每一行是一条记录，表示一笔交易。同一流水文件的每条记录长度应相同。流水文件的结构如图2所示。
记录1：字段1口字段2
记录2：字段1口字段2
记录3：字段1口字段2
记录N：字段1□字段2□
说明：
图中流水文件中的每条记录结构如下：a）字段1字段2字段3字段4.字段N；b）每个字段之间以空格分隔；
......
字段N
字段N
字段N
字段N
注：若字段N为保留使用字段，则在流水文件记录格式中，所规定的该保留字段的长度不包括其前的一位空格。如一条记录全长为30，已定义了两个字段：字段A（长度为10）、字段B（长度为10），保留使用的字段长度应为8。c）每条记录以(OxOD,OxOA)结束。图2流水文件结构
6.1.3顺序文件结构
JT/T978.4—2015
由文件头记录、文件尾记录及一条或多条交易记录组成，每条交易记录对应一笔交易。记录与记录之间无换行符等其他符号；顺序文件以文件头记录开始，以文件尾记录结束。顺序文件应进行MAC校验，文件的发送方将计算得到的MAC值填人文件尾的相应位置，文件的接收方按照约定的算法得到MAC值后，与文件尾中的MAC值进行比较。结果一致，则认为MAC校验正确；结果不同，则将文件拒绝。顺序文件的结构，如图3所示。文件头记录
说明：
交易记录1
交易记录2
图中顺序文件中的每条记录结构如下：a)
段0段.段n·
文件中的每条记录由一个或多个段（Block)构成；记录中包含多个段，则应按照段编号的升序排列：段的数量，由段0中的段位图决定；文件头记录和文件尾记录属于特殊记录，均只有段0；记录中，段0中的交易代码表示交易的种类；交易记录N
“段位图（an4）采用16进制可见字符形式，最多可以标识16个段。图3顺序文件结构
文件尾记录
某个交易记录中仅段0、2、3、4、9、12、13、15出现，则该交易记录对应的段位图应为B84D，如图4所示。段号
段位图
6.2文件类型
6.2.1概述
图4段位图示意
文件类型包含交易类接口文件、清算类接口文件及其他类接口文件见表1。表1文件类型
文件类型
交易类
接口文件
清算类
接口文件
文件名
脱机消费明细文件
消费已处理文件清单文件
脱机消费清算明细文件
消费清算反馈文件
消费争议交易调整明细文件
消费清算结果明细文件
消费明细验证反馈文件
文件标识
收单机构上传的电子现金或电子钱包脱机消费明细文件
包含日切前的清算日所有清分结算机构处理过的收单机构的消费文件CD，下发给收单机构的消费清算反馈文件清单FB和下发给发卡机构脱机消费文件清单CL下发给发卡机构的脱机消费清算明细文件。发卡机构需要对文件中的所有数据进行tac码或其他安全数据的验证，以便为后续的人工差错处理提供依据消费清算反馈文件
争议交易调整明细文件
消费清算结果明细文件
消费明细验证反馈文件。发卡机构将交易验证结果通知清分结算系统
JT/T978.4-2015
文件类型
文件名
人账通知文件
收支文件
其他类
接口文件
上传黑名单文件
下发黑名单文件
白名单下发文件
错误代码下发文件
差错处理文件
交易类接口文件
表1（续）
文件标识
人账通知文件，通知发卡机构，这些数据已经参与当日结算。是RP文件的处理结果
收支文件
发卡机构上传的黑名单文件
清分结算机构下发的黑名单文件白名单下发文件
人网机构提交给清分结算机构的差错文件规定脱机消费明细文件的用途、命名规则及文件格式。6.2.2.2用途
规范人网机构上传到清分结算机构的交易记录。6.2.2.3命名规则
命名规则见表2。
表2命名规则
数据元说明
文件标识
机构代码
序列号
文件标志
6.2.2.4文件格式
6.2.2.4.1
文件头
数据类型
文件头包含的内容见表3。
内容（Outgoing）
交易代码
段位图
机构代码
本批次结算日期
清算日期
表3文件头
内容（Incoming）
交易代码
段位图
机构代码
本批次结算日期
清算日期
年份用后两位，YYMMDDhhmmsswwW.bzxz.Net
清分结算机构分配
人网机构自定义
H-手工账，A-自动账
常量为000
标示段0是否存在
由发送方填写的发送机构代码，不足11位后补空格格式为YYYYMMDD
格式为YYYYMMDD
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
