JT/T 978.1-2015
基本信息
标准号： JT/T 978.1-2015
中文名称：城市公共交通IC卡技术规范第1部分:总则
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2274941
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 978.1-2015.
1范围
JT/T 978.1规定了城市公共交通IC卡系统的组成及总体技术要求。
JT/T 978.1适用于城市公共交通IC卡相关产品的设计、研发和城市公共交通IC卡系统的规划、设计与建设。
2术语和定义
下列术语和定义适用于本文件。
2.1城市公共交通urban public transport
公共交通publice transport
运用公共汽电车、城市轨道交通城市客运轮渡等运载工具和有关设施,按照核定的线路、站点、时间、票价运营,为公众提供基本出行服务的城市客运方式。
2.2城市公共交通IC卡urban public transport IC card
用于各种城市公共交通方式小额支付的集成电路卡。
2.3读写终端terminal
安装于交易点的用于与城市公共交通IC卡配合共同完成交易的设备。
2.4城市公共交通IC卡系统urban public transport IC card system
为城市公共交通IC卡提供各种技术支持系统的总和。
2.5电子现金应用the application of electronic cash( EC)
电子现金electronie cash( EC)
采用借记/贷记技术设计和非对称和对称密钥结合体系的IC卡应用。
2.6电子钱包应用the application of electronic purse( EP)
电子钱包electronic purse(EP)
采用对称密钥系统,进行小额消费的城市公共交通IC卡应用。
1范围
JT/T 978.1规定了城市公共交通IC卡系统的组成及总体技术要求。
JT/T 978.1适用于城市公共交通IC卡相关产品的设计、研发和城市公共交通IC卡系统的规划、设计与建设。
2术语和定义
下列术语和定义适用于本文件。
2.1城市公共交通urban public transport
公共交通publice transport
运用公共汽电车、城市轨道交通城市客运轮渡等运载工具和有关设施,按照核定的线路、站点、时间、票价运营,为公众提供基本出行服务的城市客运方式。
2.2城市公共交通IC卡urban public transport IC card
用于各种城市公共交通方式小额支付的集成电路卡。
2.3读写终端terminal
安装于交易点的用于与城市公共交通IC卡配合共同完成交易的设备。
2.4城市公共交通IC卡系统urban public transport IC card system
为城市公共交通IC卡提供各种技术支持系统的总和。
2.5电子现金应用the application of electronic cash( EC)
电子现金electronie cash( EC)
采用借记/贷记技术设计和非对称和对称密钥结合体系的IC卡应用。
2.6电子钱包应用the application of electronic purse( EP)
电子钱包electronic purse(EP)
采用对称密钥系统,进行小额消费的城市公共交通IC卡应用。
标准图片预览
标准内容
ICS03.220.20：35.240.15
备案号：

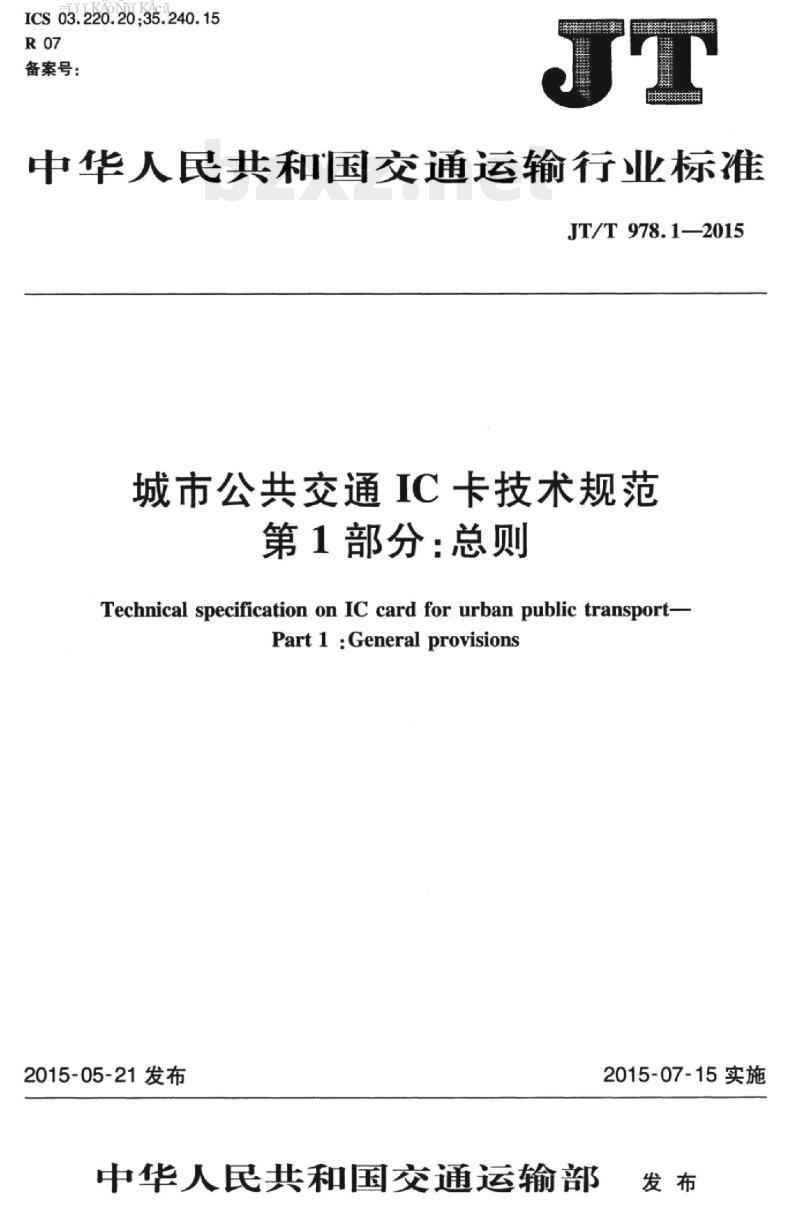

中华人民共和国交通运输行业标准JT/T 978—2015
城市公共交通IC卡技术规范
Technical specification on IC card for urban public transport2015-05-21发布
中华人民共和国交通运输部
2015-07-15实施

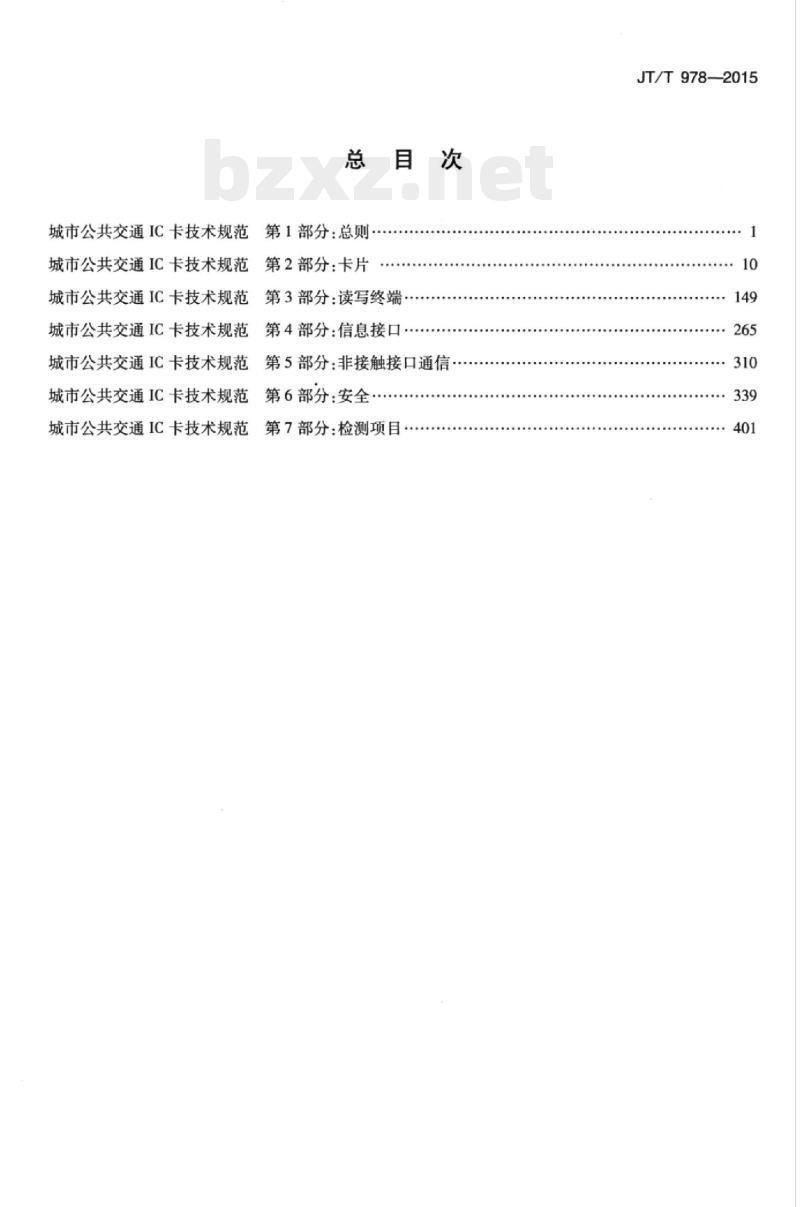

总目次
城市公共交通IC卡技术规范第1部分：总则城市公共交通IC卡技术规范第2部分：卡片城市公共交通IC卡技术规范第3部分：读写终端.城市公共交通IC卡技术规范第4部分：信息接口·城市公共交通IC卡技术规范第5部分：非接触接口通信·城市公共交通IC卡技术规范第6部分：安全城市公共交通IC卡技术规范第7部分：检测项目·JT/T978—2015
HiiKAoNni KAca
ICs03.220.20;35.240.15
备案号：
中华人民共和国交通运输行业标准JT/T978.1-—2015
城市公共交通IC卡技术规范
第1部分：总则
Technical specification on IC card for urban public transport-Part1:General provisions
2015-05-21发布
中华人民共和国交通运输部
2015-07-15实施
HiiKAoNni KAca
iiKAoNniKAca
前言·
术语和定义
城市公共交通IC卡系统组成·
总体技术要求
参考文献·
JT/T978.1—2015
iiKAoNiKAca
JT/T978.1—2015
JT/T978《城市公共交通IC卡技术规范》由7个部分组成：第1部分：总则；
第2部分：卡片；
第3部分：读写终端；
一第4部分：信息接口；
一第5部分：非接触接口通信；
一第6部分：安全；
一第7部分：检测项目。
本部分为JT/T978的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由中华人民共和国交通运输部运输服务司提出。本部分由全国城市客运规范化技术委员会（SAC/TC529）归口。本部分起草单位：中国交通通信信息中心、交通运输部公路科学研究院、北京市政交通一卡通有限公司、南京市市民卡有限公司、中国道路运输协会城市客运分会。本部分主要起草人：汪宏宇、李岚、李硕、唐猛、沈伟彬、李斌、杨蕴、陈文革、肖震宇、陈宇。4
iiKAoNniKAca

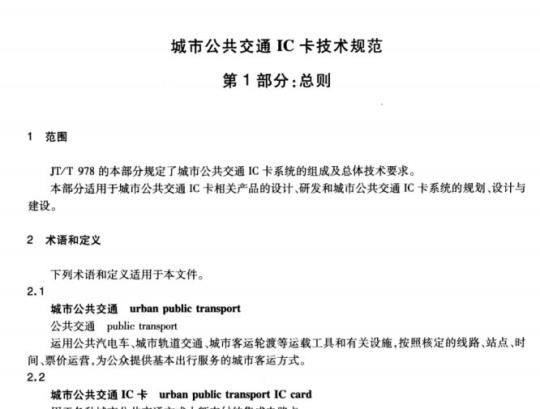

1范围
城市公共交通IC卡技术规范
第1部分：总则
JT/T978的本部分规定了城市公共交通IC卡系统的组成及总体技术要求。JT/T978.1—2015
本部分适用于城市公共交通IC卡相关产品的设计、研发和城市公共交通IC卡系统的规划、设计与建设。
2术语和定义
下列术语和定义适用于本文件。2.1
城市公共交通urbanpublictransport公共交通publictransport
运用公共汽电车、城市轨道交通、城市客运轮渡等运载工具和有关设施，按照核定的线路、站点、时间、票价运营，为公众提供基本出行服务的城市客运方式。2.2
城市公共交通IC卡urbanpublictransportICcard用于各种城市公共交通方式小额支付的集成电路卡。2.3
读写终端terminal
安装于交易点的用于与城市公共交通IC卡配合共同完成交易的设备。2.4
城市公共交通IC卡系统urbanpublictransportICcardsystem为城市公共交通IC卡提供各种技术支持系统的总和。2.5
电子现金应用theapplicationofelectroniccash（EC）电子现金electroniccash（EC）采用借记/贷记技术设计和非对称和对称密钥结合体系的IC卡应用。2.6
电子钱包应用
the application of electronic purse(EP)电子钱包electronicpurse（EP）采用对称密钥系统，进行小额消费的城市公共交通IC卡应用。2.7
复合应用专用文件complexapplicationspecifiedfile用于存储复合应用信息的文件。注：可以是变长记录结构文件，也可以是循环记录结构文件。5
HiiKAoNniKAca
JT/T978.1—2015
扩展应用专用文件comprehensiveapplicationspecifiedfile用于存储扩展应用信息的文件。注：可以是变长记录结构文件，也可以是循环记录结构文件。2.9
公共交通过程信息变长记录文件variablelengthrecordfileforpublictransportprocessesinfor-mation
由电子现金和电子钱包共同访问的变长记录文件，用于存储跨区域使用时的公共交通过程信息。注：其短文件标识符（SFI)固定为0x1A，在电子钱包应用内以复合应用专用文件的形式存在，在电子现金应用内以扩展应用专用文件的形式存在。2.10
公共交通过程信息循环记录文件recyclingstackrecordfileforpublictransportprocessesinfor+mation
由电子现金和电子钱包共同访向的循环记录文件，用于存储跨区域使用时的公共交通过程信息。注：其SFI固定为Ox1E，在电子钱包应用内以复合应用专用文件的形式存在，在电子现金应用内以扩展应用专用文件的形式存在。
圈存load
增加城市公共交通IC卡中电子现金和电子钱包共用余额的过程。2.12
圈提unload
提取城市公共交通IC卡中电子现金和电子钱包共用余额的过程。2.13
近距离支付系统环境proximitypaymentsystemenvironment（PPSE）包含应用标识、应用标签和应用优先指示器列表的支付环境，2.14
清分clearing
对交易数据依据机构类型和交易类型进行分类汇总，并计算结算金额的过程。2.15
清算settlement
根据清分结果对交易数据进行净额轧差的过程。2.16
结算settlement of accounts
根据清分清算的结果进行资金划拨的过程。2.17
发卡机构card issuerwwW.bzxz.Net
发行城市公共交通IC卡，并对清分结算的跨机构交易数据进行验证的机构。2.18
收单机构acquirer
布放城市公共交通IC卡终端，为城市公共交通IC卡提供刷卡、资金结算服务，并对清分结算的跨机构交易数据进行收集、上送的机构。6
入网机构
institution
城市公共交通IC卡运营的实体。注：至少拥有发卡机构和收单机构其中一种角色。2.20
清分结算机构clearingandsettlementinstitution对人网机构的跨机构交易数据提供清分、清算以及结算服务的机构。3城市公共交通IC卡系统组成
系统框架
城市公共交通IC卡系统框架见图1。清分结算机构
检测（检测系统）
3.2构建原则
收单机构
（清分结算子系统
数据处理子系统
电子钱包
清分结算系统
信息接口
入网机构
发卡机构
（清分结算子系统
发卡子系统
电子现金
（电子现金）更子钱包）
（英用杀额）
图1系统框架图
JT/T978.1—2015
安全（密钥管理系统）
城市公共交通IC卡系统的设计应满足各地区公共交通出行差异性需求和不同交通方式特有业务需求，并兼容电子现金应用和电子钱包应用，有效支撑不同交通方式间交易全过程的规范化、自动化、网络化综合管理；保障交易数据清分结算的及时性、公正性和合理性。3.3系统组成及子系统工作关系
城市公共交通IC卡系统由城市公共交通IC卡（以下简称“卡片”）、终端，以及发卡、数据处理、清分结算、安全和检测等子系统组成。各子系统工作关系：以卡片为载体，以终端为基础，实现消费、圈存、圈提等功能；依靠安全、可靠的网络，通过统一的数据接口链接，实现入网机构系统间的交易数据及时流转：按照不同的清分规则，由清分结算系统完成跨机构交易数据的清分、结算。7
JT/T978.1—2015
3.4子系统
3.4.1清分结算系统
收单机构清分结算子系统主要负责收集跨机构的交易数据并传输至清分结算系统。发卡机构清分结算子系统主要负责对本机构发行的卡片所产生的跨机构交易数据进行合法性、完整性的验证，并将验证结果传输至清分结算系统。清分结算机构的清分结算系统根据交易验证结果进行清分、结算和数据分析、汇总。3.4.2发卡子系统
按照本系列规范建立卡片内部文件结构并写人卡片信息和安全信息，完成发卡业务3.4.3终端子系统
通过PPSE识别卡片，并提供消费、圈存、圈提等功能。3.4.4数据处理子系统
负责收集终端产生的交易数据，按照本地交易和跨机构交易数据分类汇总。3.4.5安全体系
通过密钥的安全机制和加密算法，保障卡片、终端、交易、清分结算各部分以及整体的安全性。3.4.6检测体系
依据统一的技术标准、质量要求和业务流程，严格执行卡片、终端及应用系统的检测，确保城市公共交通IC卡系统内各部分的规范性、稳定性和可靠性，确保各人网机构技术环境的一致性和兼容性。4总体技术要求
4.1城市公共交通IC卡系统采用电子现金、电子钱包双应用，共用余额为核心的技术路线，支持现有主流小额支付标准，实现全国各省、自治区、直辖市以及不同行业之间相关信息互联互通。4.2系统应兼顾多种交通方式间的业务差异，实现人网机构间卡片和终端交易流程的统一化、规范化，实现非接触接口通信的一致性，且兼顾地方特色预留个性化定义空间，满足城市公共交通行业的前端业务需求。
4.3系统应采用符合国际、国内通用标准的通信接口与信息接口，保障与相关系统的互联互通，以及相关交易信息的交换，清分与结算。4.4安全体系应采用对称密钥和非对称密钥结合的方式，通过密钥的安全机制和加密算法，保证卡片金额、卡片与终端交易、清分结算数据传输以及系统整体的安全性，同时应支持国密算法。4.5检测体系应依据统一的技术标准、质量要求和业务流程，对卡片、终端和应用系统进行严格检测。8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
