JT/T 978.7-2015
基本信息
标准号： JT/T 978.7-2015
中文名称：城市公共交通IC卡技术规范第7部分:检测项目
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：19036992
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 978.7-2015 Technical specification on IC card for urban public transport-Part7 :Test items.
1范围
JT/T 978.7规定了城市公共交通IC卡的卡片检测.SAM卡检测终端检测和系统检测基本要求。
JT/T 978.7适用于城市公共交通IC卡卡片、终端及密钥管理系统的检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注8期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 14916识别卡物理特性
CB/T 16649. 1识别卡带触点的集成电路卡 第1 部分:物理特性
GB/T 17554. 1识别卡测试方法第1 部分:一般特性测试
GB/T 22239信息安全技术信息 系统安全等级保护基本要求
GB/T 28035- 2011 软件 系统验收规范
JT/T 978. 1城市公共交通IC卡技术规范第1部分:总则
JT/T 978.2城市公共交通IC卡技术规范第2 部分:卡片
JT/T 978.3城市公共交通IC卡技术规范第3部分:读写终端
JT/T 978.4城市公共交通IC卡技术规范第4 部分:信息接口
JT/T 978.5城市公共交通IC卡技术规范第5部分:非接触接口通信
JT/T 978.6城市公共交通IC卡技术规范第6部分:安全
3术语和定义
JT/T 978.1 ~JT/T 978.6界定的及下列术语和定义适用于本文件。
3.1保护时间guard time
同一方向发送的前一个字符奇偶位下降沿和后- - 个字符起始位下降沿之间的最小时间。
1范围
JT/T 978.7规定了城市公共交通IC卡的卡片检测.SAM卡检测终端检测和系统检测基本要求。
JT/T 978.7适用于城市公共交通IC卡卡片、终端及密钥管理系统的检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注8期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 14916识别卡物理特性
CB/T 16649. 1识别卡带触点的集成电路卡 第1 部分:物理特性
GB/T 17554. 1识别卡测试方法第1 部分:一般特性测试
GB/T 22239信息安全技术信息 系统安全等级保护基本要求
GB/T 28035- 2011 软件 系统验收规范
JT/T 978. 1城市公共交通IC卡技术规范第1部分:总则
JT/T 978.2城市公共交通IC卡技术规范第2 部分:卡片
JT/T 978.3城市公共交通IC卡技术规范第3部分:读写终端
JT/T 978.4城市公共交通IC卡技术规范第4 部分:信息接口
JT/T 978.5城市公共交通IC卡技术规范第5部分:非接触接口通信
JT/T 978.6城市公共交通IC卡技术规范第6部分:安全
3术语和定义
JT/T 978.1 ~JT/T 978.6界定的及下列术语和定义适用于本文件。
3.1保护时间guard time
同一方向发送的前一个字符奇偶位下降沿和后- - 个字符起始位下降沿之间的最小时间。
标准图片预览
标准内容
ICS03.220.20；35.240.15
备案号：

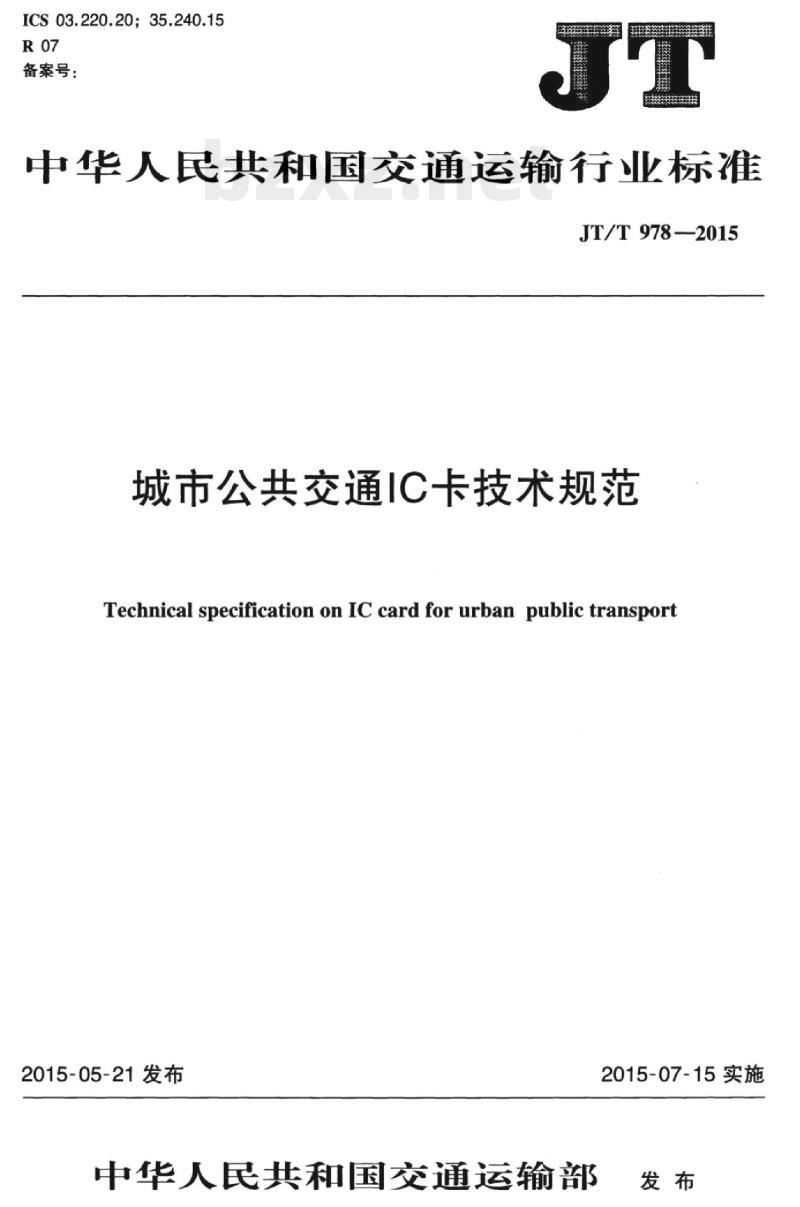

中华人民共和国交通运输行业标准JT/T978-2015
城市公共交通IC卡技术规范
Technical specification on IC card for urban public transport2015-05-21发布
中华人民共和国交通运输部
2015-07-15实施

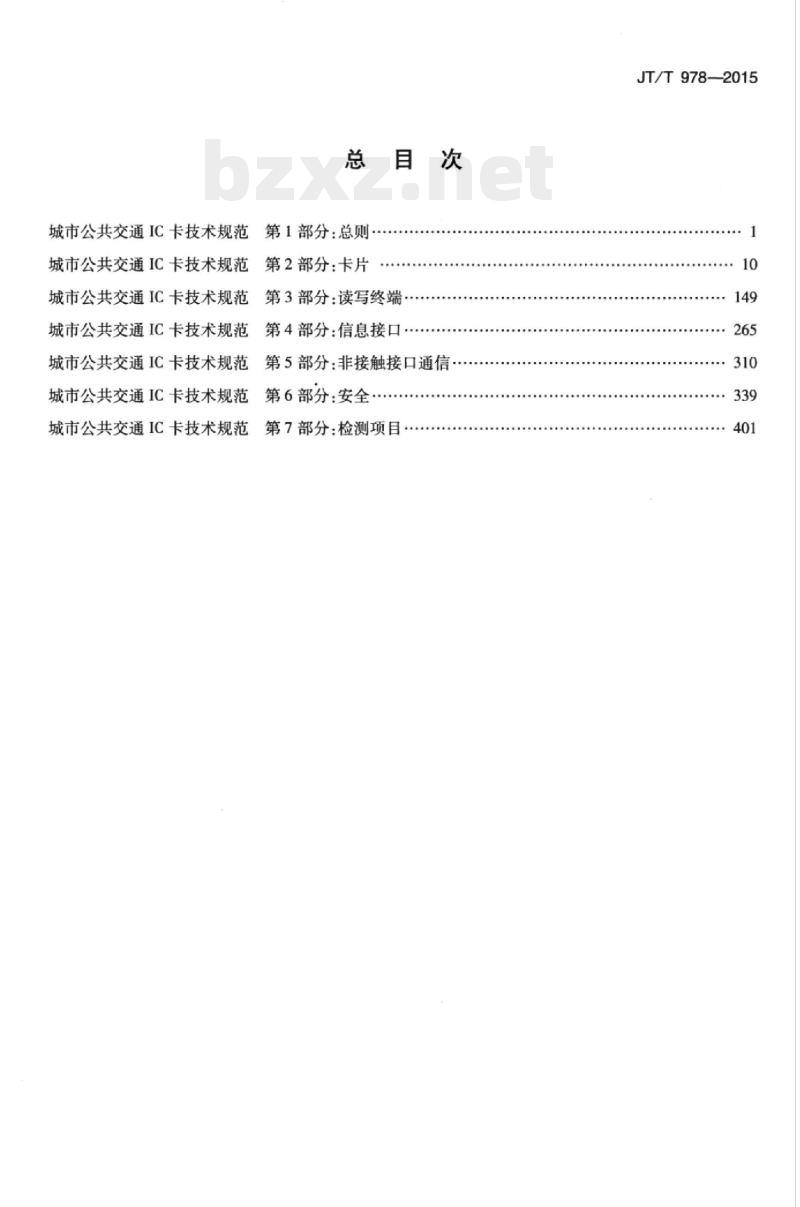

总目次
城市公共交通IC卡技术规范第1部分：总则城市公共交通IC卡技术规范第2部分：卡片城市公共交通IC卡技术规范第3部分：读写终端.城市公共交通IC卡技术规范第4部分：信息接口·城市公共交通IC卡技术规范第5部分：非接触接口通信·城市公共交通IC卡技术规范第6部分：安全城市公共交通IC卡技术规范第7部分：检测项目·JT/T978—2015
HiiKAoNni KAca
ICS 03.220.20 ;35.240.15
备案号：

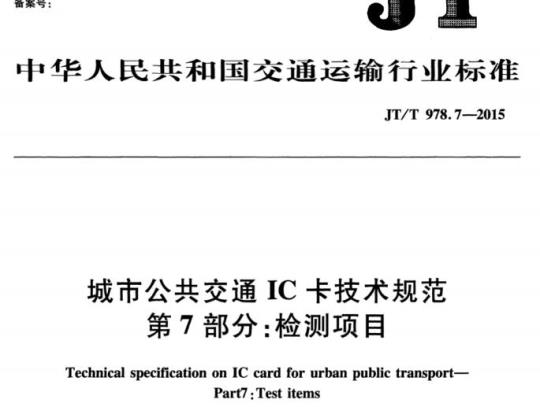

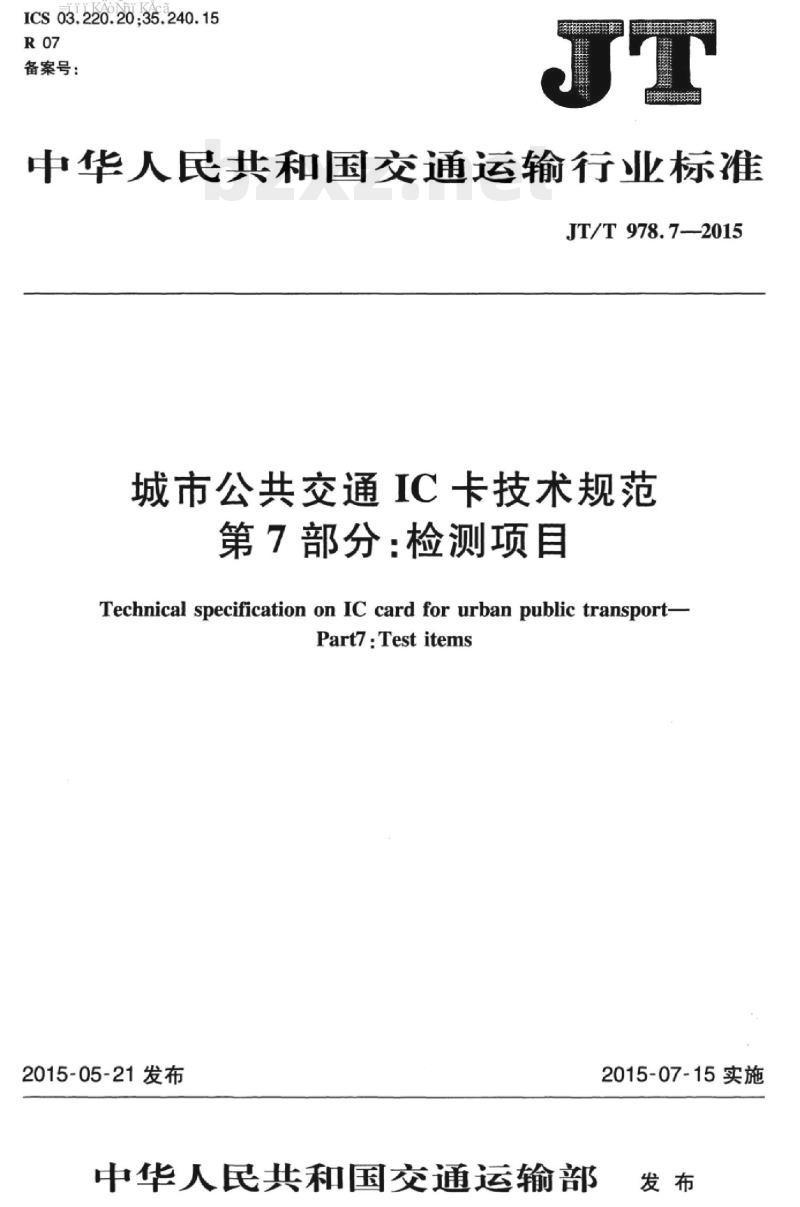

中华人民共和国交通运输行业标准JT/T978.7—2015
城市公共交通IC卡技术规范
第7部分：检测项目
Technical specification on IC card for urban public transport-Part7:Test items
2015-05-21发布
中华人民共和国交通运输部
2015-07-15实施
-ir KAoNni KAca
HiiKAoNiKAca
规范性引用文件
术语和定义
符号和缩略语
卡片检测
物理特性
非接触式电特性和通信协议
应用功能
6SAM卡检测
接触式电气特性和通信协议
6.2应用功能
终端检测
非接触电气特性和通信协议
应用功能
系统检测
一般要求
8.2文件接口
8.3通信接口
附录A（资料性附录）
附录B（资料性附录）
卡片应用送检示例
终端应用送检示例
JT/T978.7—2015
：405
：408
：411
：419
：422
：432
HiiKAoNniKAca
JT/T978.7—2015
JT/T978《城市公共交通IC卡技术规范》由7个部分组成：第1部分：总则
一第2部分：卡片；
一第3部分：读写终端；
第4部分：信息接口；
一第5部分：非接触接口通信；
一第6部分：安全；
—第7部分：检测项目。
本部分为JT/T978的第7部分。
本部分按照CB/T1.1—2009给出的规则起草。本部分由中华人民共和国交通运输部运输服务司提出。本部分由全国城市客运标准化技术委员会（SAC/TC529）归口。本部分起草单位：中国交通通信信息中心、交通运输部科学研究院、北京市政交通一卡通有限公司、南京市市民卡有限公司、武汉城市一卡通有限公司、哈尔滨市城市通智能卡有限责任公司、银川市公共交通有限公司、泰州市凤城一卡通有限公司、银行卡检测中心、中钞信用卡产业发展有限公司、北京中电华大电子设计有限责任公司、天津市通卡公用网络系统有限公司。本部分主要起草人：汪宏宇、李岚、唐猛、王一路、刘好德、谷云辉、陈文革、肖震宇、熊剑、李勇、嵇云峰、张策、王睿、周亮。
HiKAoNniKAca
1范围
城市公共交通IC卡技术规范
第7部分：检测项目
JT/T978.7—2015
IT/T978的本部分规定了城市公共交通IC卡的卡片检测，SAM卡检测，终端检测和系统检测基本要求。
本部分适用于城市公共交通IC卡卡片、终端及密钥管理系统的检测。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T14916
GB/T16649.1
GB/T17554.1
GB/T22239
GB/T28035—2011
JT/T978.1
JT/T978.2
JT/T978.3
JT/T978.4
JT/T978.5
JT/T978.6
3术语和定义
识别卡物理特性
识别卡带触点的集成电路卡第1部分：物理特性识别卡测试方法第1部分：一般特性测试信息安全技术信息系统安全等级保护基本要求软件系统验收规范
城市公共交通IC卡技术规范第1部分：总则城市公共交通IC卡技术规范第2部分：卡片城市公共交通IC卡技术规范第3部分：读写终端城市公共交通IC卡技术规范第4部分：信息接口城市公共交通IC卡技术规范
第5部分：非接触接口通信
第6部分：安全
城市公共交通IC卡技术规范
JT/T978.1~JT/T978.6界定的及下列术语和定义适用于本文件。3.1
guard time
保护时间
同一方向发送的前一个字符奇偶位下降沿和后一个字符起始位下降沿之间的最小时间。3.2
接口设备interfacedevice
终端上插人卡片的部分，包括其中的机械和电气部分。3.3
静止状态inactive
当卡片上的电源电压（VCC)和其他信号相对于地的电压值小于或等于0.4V时，则称电源电压和这些信号处于静止状态。
iiKAoNniKAca
JT/T978.7—2015
冷复位coldreset
当卡片的电源电压（VCC）和其他信号从静止状态中复苏且申请复位信号时，卡片产生的复位。3.5
热复位
warmreset
在时钟（CLK）和电源电压（VCC)处于激活状态的前提下，卡片收到复位信号时产生的复位。3.6
T=0协议T=0protocol
异步半双工字符传输协议。
T=1协议T=1protocol
异步半双工块传输协议。
单粒子效应
SEE single event effect
宇宙空间中单个高能粒子人射到半导体器件或集成电路中时诱发的一种现象。4符号和缩略语
下列符号和缩略语适用于本文件。AC
应用密文（ApplicationCryptogram）确认（Acknowledgment）
TypeB的应用数据编码（ApplicationDataCoding，TypeB）应用缺省行为（ApplicationDefaultAction）应用数据文件（ApplicationDefinitionFile）应用文件定位器（ApplicationFileLocator）应用标识符（ApplicationIdentifier）应用交互特征（ApplicationInterchangeProfile）应用交易序号（ApplicationTransactionCounter）复位应答（AnswertoReset）
应用用途控制（ApplicationUsageControl）TypeA的请求应答（AnswertoRequest，TypeA）TypeB的请求应答（AnswertoRequest，TypeB）ATTRIB
TypeB的PICC选择命令（PICCSelectionCommand，TypeB）选择应答（AnswertoSelect）
块保护时间（BlockGuardTime）扩展应用（ComprehensiveApplication）/复合应用（ComplexApplication）复合动态数据认证/应用密文生成（CombinedDDA/ACGeneration）卡片风险管理数据对象列表（CardRishManagementDataObjectList）时钟（Clock）
累计脱机交易总金额（CumulativeTotalTransactionAmount）累计脱机交易总金额限制（CumulativeTotalTransactionAmountLimit）CTTAUL
累计脱机交易总金额上限（CumulativeTotalTransactionAmountUpperLimit）持卡人验证方法（CardholderVerificationMethod）CWT-
字符等待时间（CharacterWaitingTime）动态数据认证（DynamicDataAuthentication）专用文件（DedicatedFile）
目录（Directory）
数据对象列表（DataObiectList）基本文件（ElementaryFile）
TypeB的额外保护时间（ExtraGuardTime，TypeB）顿结束（EndofFrame）
载波频率（工作场的频率）
文件控制信息（FileControlInformation）顿延迟时间（FrameDelayTime）顿选择（FrameOption）
帧等待时间（帧等待时间）（FrameWaitingTime）生成应用密文（GenerateAC）bzxz.net
地（Ground）
获取处理选项（GetProcessingOptions）集成电路（IntegratedCircuit）集成电路卡（IntegratedCircuitCard）信息域（InformationField）
输人/输出（Input/Output）
响应数据中的最大期望长度
长度（Length）
上次联机交易计数器（LastOnlineATC）穴余校验（LongitudinalRedundancyCheck）报文认证码（MessageAuthenticationCode）主密钥（MasterDEAKey）
节点地址（NodeAddress）
否定的确认（NegativeAcknowledgment）主账号（PrimaryAccountNumber）主账号索引号（PANSequnceNumber）协议控制字节（ProtocolControlByte）接近式耦合设备（ProximityCouplingDevice）处理选项数据对象列表（ProcessingOptionsDataObjectList）近距离接近式IC卡（ProximityICC）个人密码（PersonalIdentificationNumber）支付系统环境（PaymentSystemsEnvironment）近距离支付系统环境（ProximityPaymentSystemsEnvironment）随机存取存储器（Random-AccessMemory）TypeA的选择应答请求（RequestforAnswertoSelect，TypeA）TypeB的请求命令（RequestCommand，TypeB）保留（ReservedforFutureUse）注册应用提供商标签（RegisteredApplicationProviderIdentifier）-Rivest、Sharmir和Adleman提出的一种非对称密钥算法的简称JT/T978.7—2015
JT/T978.7—2015
RST—复位（Reset）
静态数据认证（StaticDataAuthentication）SFI短文件标签符（ShortFileIdentifier）SFGI-
启动顿保护时间整数（Start-upFrameGuardTimeInteger）SFGT——启动顿保护时间（Start-upFrameGuardTime）SHA——安全哈希算法（SecureHashAlgorithm）SM2-
-SM2椭圆曲线公钥密码算法（PublicKeyCryptographicAlgorithmSM2BasedonEllipticCurves）
SM4分组密码加密算法（SM4CryptographicAlgorithm）顿开始（StartofFrame）
终端行为代码（TerminalActionCode）终端应用层（TerminalApplicationLayer）交易证书（TransactionCertificate）信号幅度从90%下降到10%的时间（FallTimeBetween90%and10%ofSignalAmplitude）TLV-—标签、长度、值（Tag，Length，Value）信号幅度从10%上升到90%的时间（RiseTimeBetween10%and90%ofSignalAmplitude）tR
交易状态信息（TransactionStatusInformation）一终端验证结果（TerminalVerificationResults）UID-—TypeA的唯一标识符（UniqueIdentifier，TypeA）VCC——电源电压（SupplyVoltage）高电平输出电压
低电平输出电压
等待时间扩展（WaitingTimeExtension）-TypeA的PICC唤醒命令（Wake-upCommand，TypeA）TypeB的PICC唤醒命令（Wake-upCommand，TypeB）外部随机存储器（ExpandedRAM）5卡片检测
5.1物理特性
5.1.1一般要求
检测应符合GB/T14916的要求。
5.1.2通用物理特性
检测内容：卡片产品通用物理特性检测内容应符合GB/T14916、GB/T16649.1的要求。测试条件：测试条件应符合GB/T14916及GB/T16649.1的要求。测试过程：测试过程应符合GB/T17554.1的要求。5.1.3卡片工作温度测试
检测内容：卡片产品在交通应用场景极限工作温度下的卡片功能。测试条件：低温-35℃±3℃；高温70℃±3℃，相对湿度95%±5%。测试过程：卡片在低温和高温环境下各放置24h，然后再在实验室环境下静置24h后对卡片进行应408
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
