JT/T 992.2-2017
基本信息
标准号： JT/T 992.2-2017
中文名称：公路工程土工合成材料土工布第2部分:聚酯玻纤非织造土工布
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：610512
相关标签： 公路工程 土工 合成 材料 土工布 聚酯 玻纤 非织造
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 992.2-2017 Geosynthetics in the highway engineerings-geotextiles Part 2 :Polyester- glass fiber nonwoven geotextile.
1范围
JT/T 992.2规定了聚酯玻纤非织造土工布的产品规格及代号、技术要求、试验方法、检验规则,以及标志、包装.运输和储存要求。
JT/T 992.2适用于路面新建、改扩建、裂縫处置和桥面防水等公路工程用聚酯玻纤非织造土工布的生产、检验和使用。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6006. 2玻璃纤维毡试验方法第2部分:拉伸断裂强力的测定
CB/T 13761.1土工合成材料 规定压力 下厚度的测定第1 部分:单层产品厚度的测定方法
GB/T 13762土工合成材料土 工布及土工布有关产品单位面积质量的测定方法
GB/T 14800土工合成材料静 态顶破试验( CBR法)
GB 16582塑料用毛细管法 和偏光显微镜法测定部分结晶聚合物熔融行为
3术语和定义
下列术语和定义适用于本文件。
3.1聚酯玻纤非织造土工布polyester-glass fber nonwoven geotextile
以短切玻璃纤维和短切聚酯纤维原丝为原料,采用湿法非织造工艺生产而成的一一种薄毡型产品。
3.2横向标称断裂强度nominal transverse strength at break
相应型号产品要求的横向最小断裂强度值,以千牛每米(kN/m)为单位。
1范围
JT/T 992.2规定了聚酯玻纤非织造土工布的产品规格及代号、技术要求、试验方法、检验规则,以及标志、包装.运输和储存要求。
JT/T 992.2适用于路面新建、改扩建、裂縫处置和桥面防水等公路工程用聚酯玻纤非织造土工布的生产、检验和使用。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 6006. 2玻璃纤维毡试验方法第2部分:拉伸断裂强力的测定
CB/T 13761.1土工合成材料 规定压力 下厚度的测定第1 部分:单层产品厚度的测定方法
GB/T 13762土工合成材料土 工布及土工布有关产品单位面积质量的测定方法
GB/T 14800土工合成材料静 态顶破试验( CBR法)
GB 16582塑料用毛细管法 和偏光显微镜法测定部分结晶聚合物熔融行为
3术语和定义
下列术语和定义适用于本文件。
3.1聚酯玻纤非织造土工布polyester-glass fber nonwoven geotextile
以短切玻璃纤维和短切聚酯纤维原丝为原料,采用湿法非织造工艺生产而成的一一种薄毡型产品。
3.2横向标称断裂强度nominal transverse strength at break
相应型号产品要求的横向最小断裂强度值,以千牛每米(kN/m)为单位。
标准图片预览
标准内容
ICS9308020
备案号：

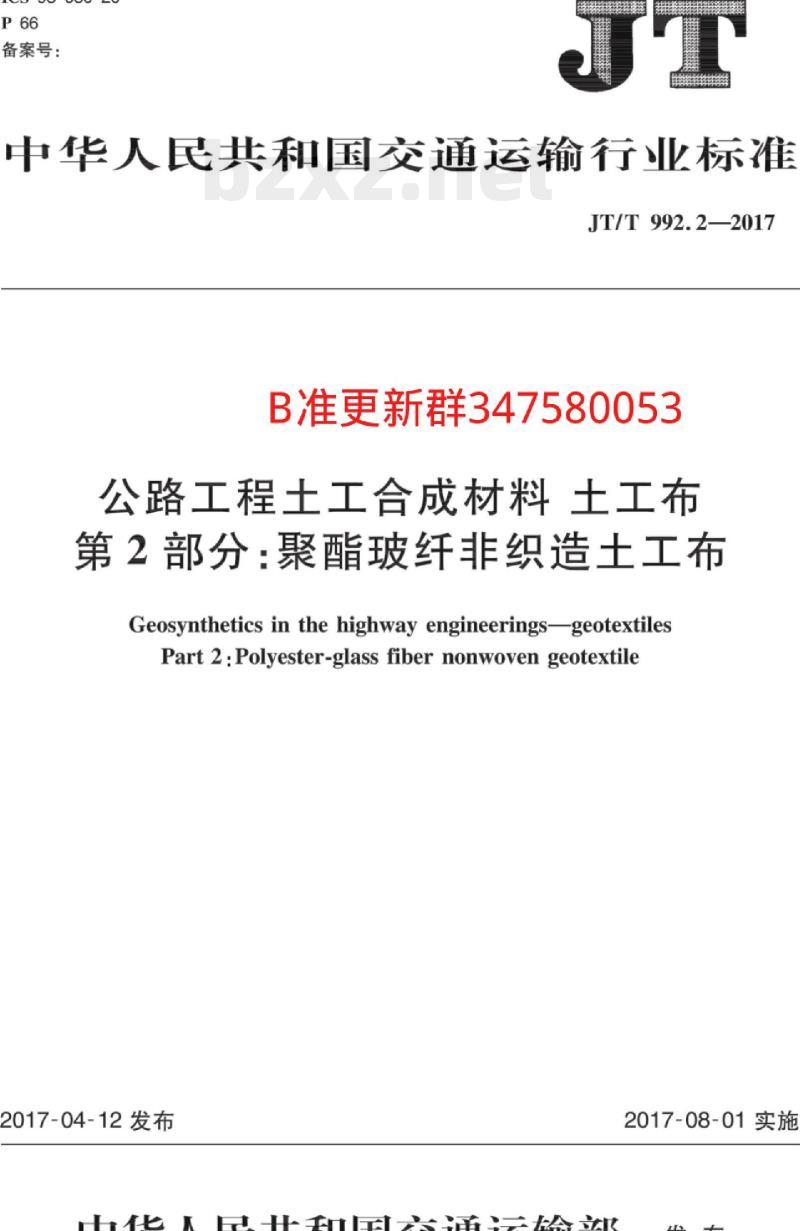

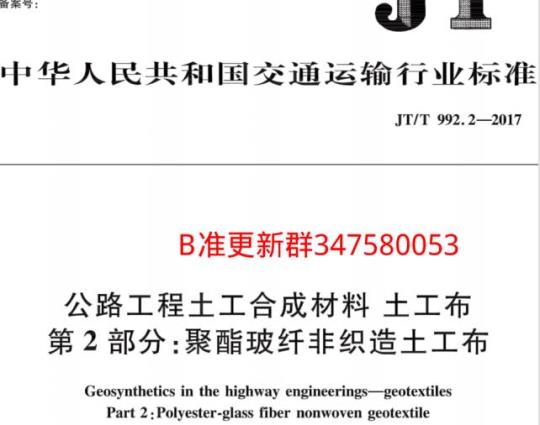

中华人民共和国交通运输行业标准JT/T992.2—2017
B准更新群347580053
公路工程土工合成材料土工布
第2部分：聚酯玻纤非织造土工布Geosynthetics in the highway engineerings-geotextilesPart2:Polyester-glass fiber nonwoven geotextile2017-04-12发布
中华人民共和国交通运输部
2017-08-01实施

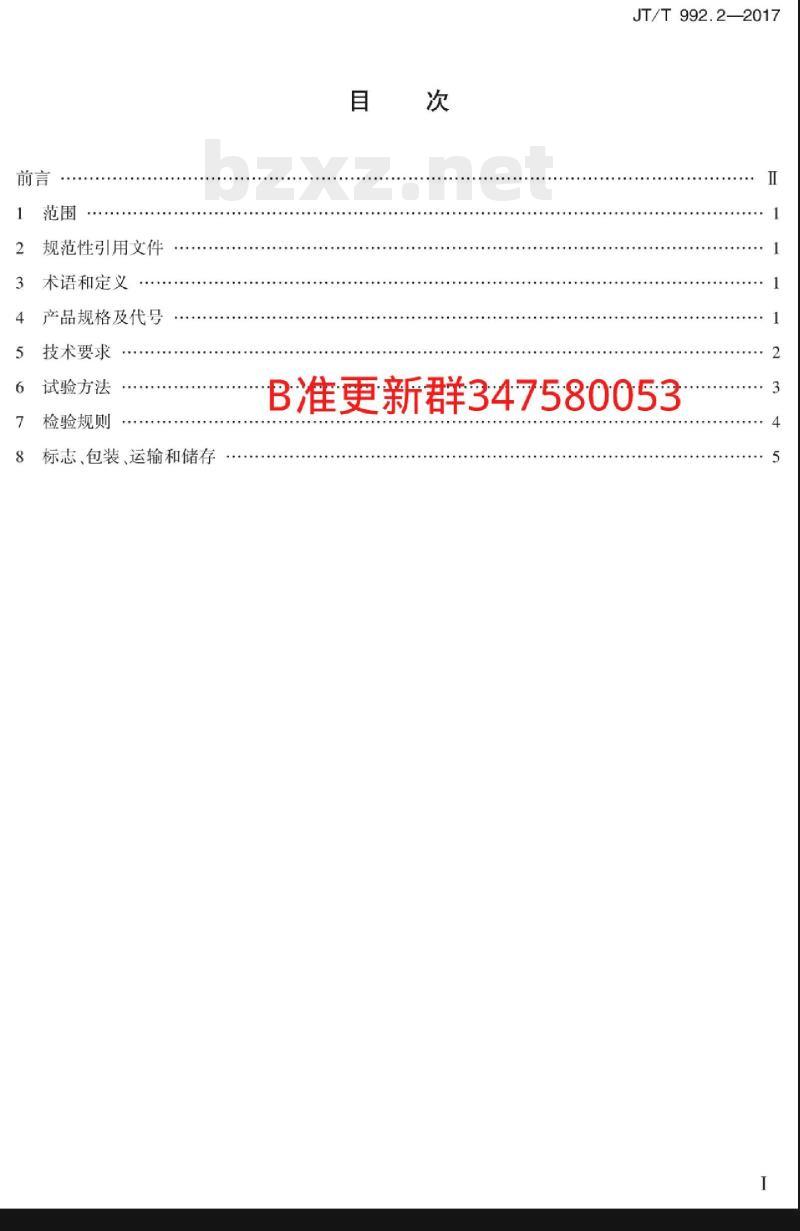

规范性引用文件
术语和定义
产品规格及代号
技术要求
试验方法
检验规则
标志、包装、运输和储存
JT/T992.2—2017
B准更新群347580053
JT/T992.2—2017

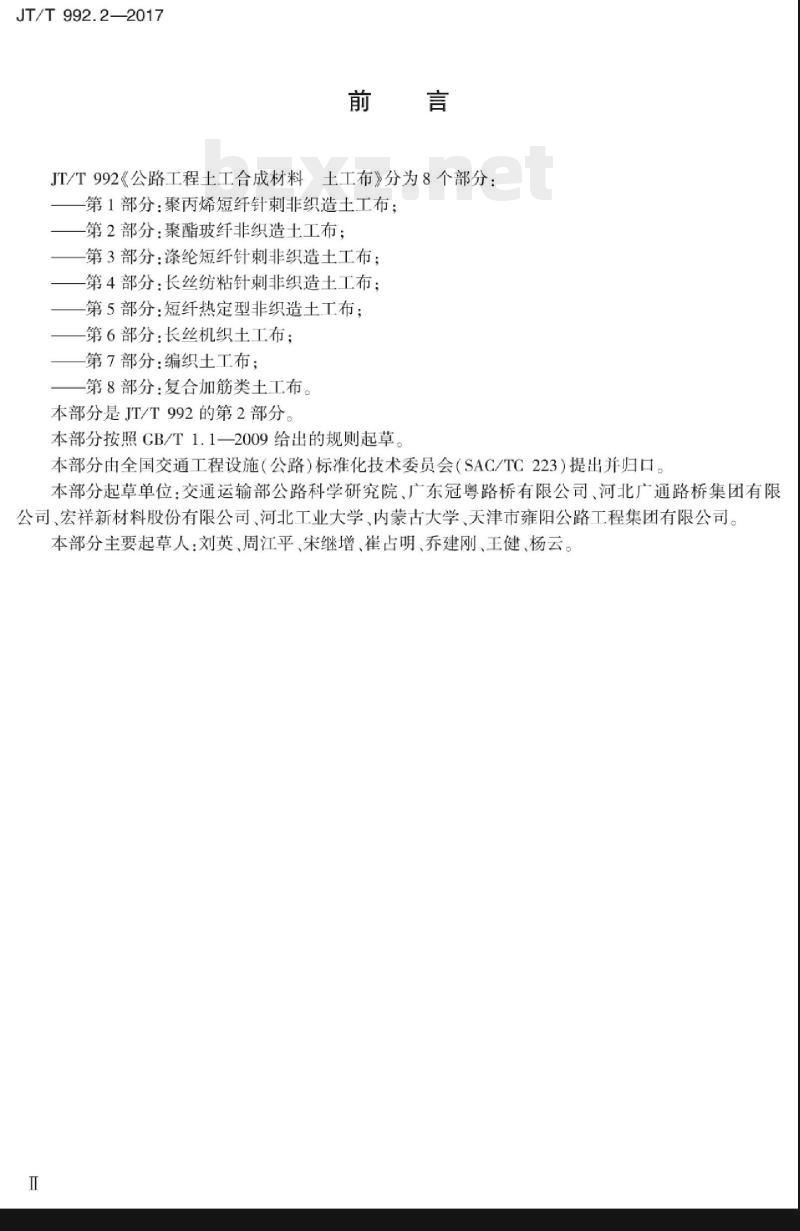

IT/T992《公路工程土工合成材料土工布》分为8个部分：第1部分：聚丙烯短纤针刺非织造土工布：第2部分：聚酯玻纤非织造土工布；第3部分：涤纶短纤针刺非织造土工布：第4部分：长丝纺粘针刺非织造土工布；第5部分：短纤热定型非织造土工布；第6部分：长丝机织土工布；
第7部分：编织土工布；
一第8部分：复合加筋类土工布。本部分是JT/T992的第2部分。
本部分按照CB/T1.1一2009给出的规则起草。本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位：交通运输部公路科学研究院、广东冠粤路桥有限公司、河北广通路桥集团有限公司、宏祥新材料股份有限公司、河北工业大学、内蒙古大学、天津市雍阳公路工程集团有限公司。本部分主要起草人：刘英、周江平、宋继增、崔占明、乔建刚、王健、杨云。1范围

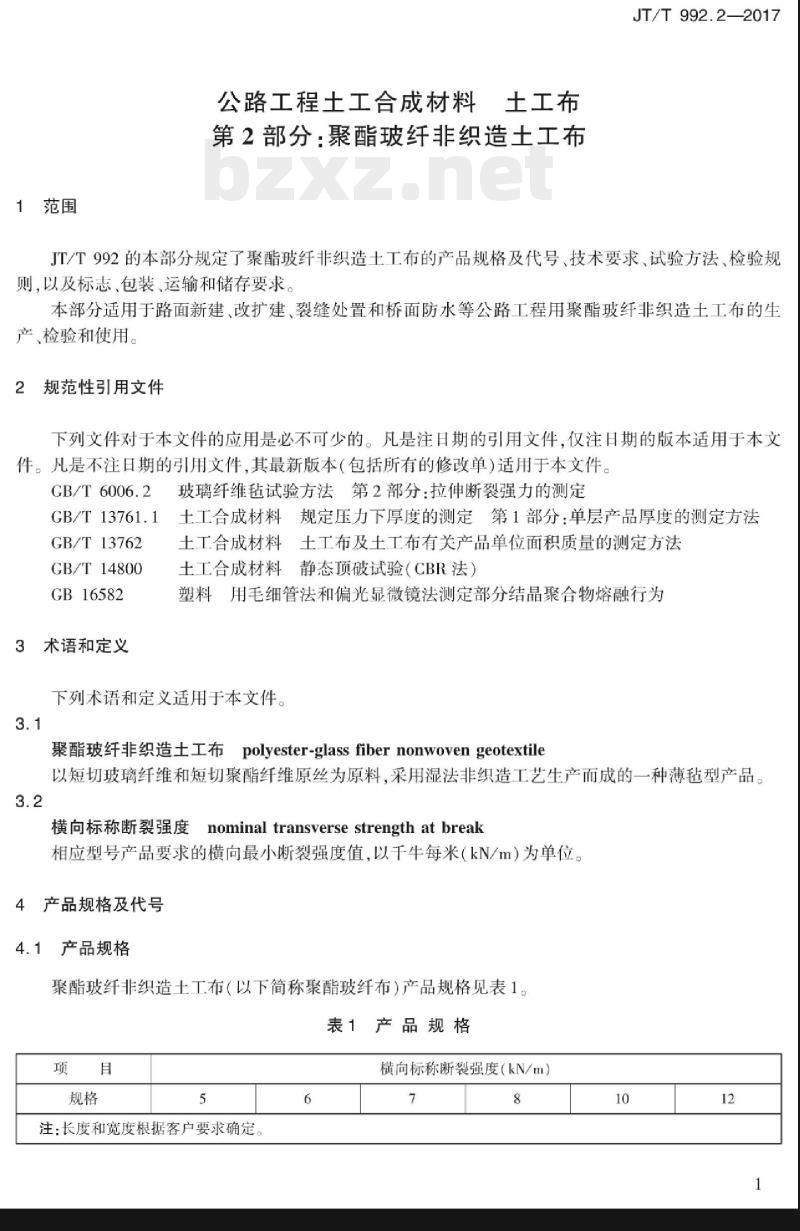

公路工程土工合成材料土工布
第2部分：聚酯玻纤非织造士工布JT/T992.2—2017
JT/T992的本部分规定了聚酯玻纤非织造土工布的产品规格及代号、技术要求、试验方法、检验规则，以及标志、包装、运输和储存要求。本部分适用于路面新建、改扩建、裂缝处置和桥面防水等公路工程用聚酯玻纤非织造土工布的生产、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 6006.2
玻璃纤维毡试验方法第2部分：拉伸断裂强力的测定土工合成材料规定压力下厚度的测定第1部分：单层产品厚度的测定方法GB/T13761.1
GB/T13762
GB/T14800
GB16582
3术语和定义
土工合成材料土工布及土工布有关产品单位面积质量的测定方法土工合成材料静态顶破试验（CBR法）塑料用毛细管法和偏光显微镜法测定部分结晶聚合物熔融行为下列术语和定义适用于本文件。3.1
聚酯玻纤非织造土工布polyester-glass fibernonwovengeotextile以短切玻璃纤维和短切聚酯纤维原丝为原料，采用湿法非织造工艺生产而成的一种薄毡型产品。3.2
横向标称断裂强度nominaltransversestrengthatbreak相应型号产品要求的横向最小断裂强度值，以千牛每米（kN/m）为单位。4产品规格及代号
4.1产品规格
聚酯玻纤非织造土工布（以下简称聚酯玻纤布）产品规格见表1。表1产品规格
注：长度和宽度根据客户要求确定。6
横向标称断裂强度（kN/m）

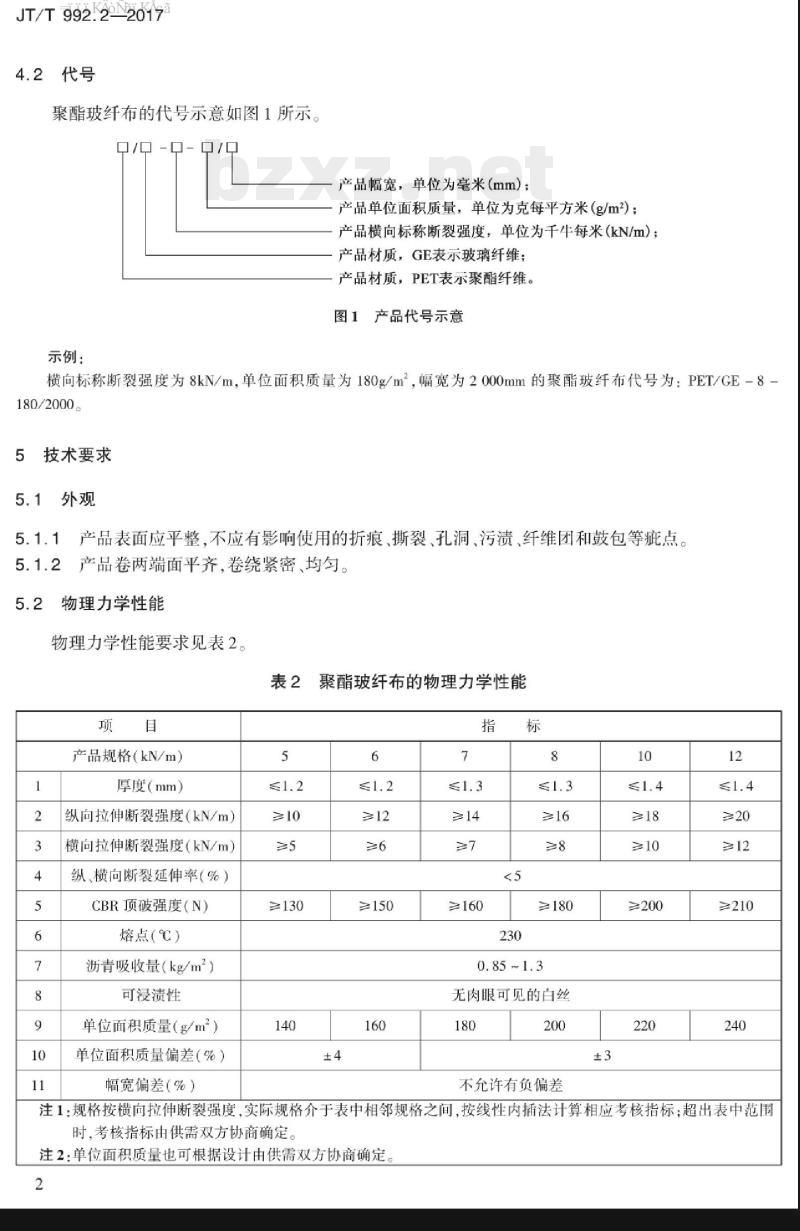

JT/T 992K20N20172
4.2代号
聚酯玻纤布的代号示意如图1所示。0/0--0/
示例：
产品幅宽，单位为毫米（mm）：产品单位面积质量，单位为克每平方米（g/m)：产品横向标称断裂强度，单位为千牛每米(kN/m)；产品材质，GE表示玻璃纤维；
产品材质，PET表示聚酯纤维。
图1产品代号示意
横向标称断裂强度为8kN/m，单位面积质量为180g/m2，幅宽为2000mm的聚酯玻纤布代号为：PET/GE-8180/2000
5技术要求
产品表面应平整，不应有影响使用的折痕、撕裂、孔洞、污渍、纤维团和鼓包等疵点。5.1.1
5.1.2产品卷两端面平齐，卷绕紧密、均匀。物理力学性能
物理力学性能要求见表2。
聚酯玻纤布的物理力学性能
产品规格（kN/m）
厚度（mm）
纵向拉伸断裂强度（kN/m）
横向拉伸断裂强度（kN/m）
纵、横向断裂延伸率（%）
CBR顶破强度（N）
熔点（℃）
沥青吸收量（kg/m2）
可浸渍性
单位面积质量（g/m2）
单位面积质量偏差（%）
幅宽偏差（%）
≥130
≥150
≥160下载标准就来标准下载网
≥180
无肉眼可见的白丝
不允许有负偏差
≥200
≥210
注1：规格按横向拉伸断裂强度，实际规格介于表中相邻规格之间，按线性内插法计算相应考核指标；超出表中范围时，考核指标由供需双方协商确定注2：单位面积质量也可根据设计由供需双方协商确定，2
HiiKAoNi KAca
6试验方法
6.1外观
采用目测方法。
6.2厚度
按GB/T13761.1的规定进行。
6.3拉伸性能
6.3.1试验方法
JT/T 992.2—2017
试样大小为长度316mm、幅宽50mm，拉伸速度为（40±4）mm/min。纵、横向的试样根数不少于5条。纵向试样的主轴应与布的纵向平行，横向试样的主轴应与布的横向平行。纵、横向拉伸断裂强度的测定应按GB/T6006.2的规定进行测试6.3.2结果计算
6.3.2.1分别计算纵向和横向5个试样拉力的算术平均值作为聚酯玻纤布的纵向和横向拉伸断裂强度，单位为千牛每米（kN/m）。6.3.2.2纵、横向断裂延伸率按式（1)计算：_L-Lo×100
式中：e一一试样拉断时的延伸率，单位为百分比（%）；L——试样拉断时的标距，单位为毫米（mm）；Lo试样初始标距，单位为毫米（mm）。6.4CBR顶破强度
按GB/T14800的规定进行。
6.5熔点
按GB16582中的偏光显微镜法的规定进行。6.6沥青吸收量
6.6.1试样制备
距产品幅宽边缘10cm处，依次均匀间隔呈阶梯状裁取200mm×50mm的试样5个。6.6.2试验步骤
试验步骤如下：
a）分别称取5块试样的质量，并标记样品记号；b）将试样完全浸入温度为（185±2）℃的90号沥青中，持续5s后取出；℃）将取出的试样悬挂，直至不再滴落沥青为止，并冷却至室温后，再分别称其质量。(1)
JT/T 992K20N2017
结果计算
式中：g
沥青吸收量按式（2）计算：
g=m-mo
沥青吸收量，单位为千克每平方米（kg/m2）；每个试样浸人沥青后冷却至室温时的单位面积质量，单位为千克每平方米（kg/m2）；每个试样浸人沥青前的单位面积质量，单位为千克每平方米（kg/m）。以5个试样的算术平均值作为试样的沥青吸收量。可浸渍性
试样制备和试验步骤同6.6.1、6.6.2。观察试样表征：目测聚酯玻纤布被沥青浸渍后有无白丝，是否完全浸透。单位面积质量及偏差
按GB/T13762的规定进行
幅宽偏差
用精度为1mm的钢卷尺，沿毡卷的外表面，平行于卷轴，做3次测量，计算测定结果的平均值。7
检验规则
检验类别和检验项目
聚酯玻纤布检验分出厂检验和型式检验，检验项目见表3。表3出厂检验和型式检验项目
外观质量
纵向拉伸断裂强度
横向拉伸断裂强度
纵、横向断裂延伸率
CBR项破强度
沥青吸收量
可浸渍性
单位面积质量
单位面积质量偏差
幅宽偏差
注：“V”表示检验项目，“×”表示不检验项目7.1.2
有下列情况之一时，应进行型式检验：新产品投产时：
技术要求
试验方法
出厂检验
型式检验
HiiKAoNniKAca
b）原材料或生产工艺有较大的改变时；停产时间超过3个月，恢复生产时；d）正常生产时，每年至少进行1次；e
出厂检验结果与上次型式检验有较大差异时；供需双方合同有要求时；
国家质量监督机构提出型式检验要求时。型式检验应对标准中规定的全部技术要求进行检验。7.1.3
7.2组批
JT/T992.2—2017
以同一产品规格、同一生产批号的产品每200000m2为一批进行检验，不足200000m2的为一批。7.3抽样
7.3.1每批产品中随机抽取3卷进行检查。7.3.2外观及幅宽检查合格，再对3卷产品中任意1卷裁取足够测试的样品数量，进行物理力学性能测试。
7.4合格判定
若第5章各项技术要求全部合格，则判该批产品合格。若第5章各项技术要求有1项不合格，则应在该批产品中重新抽取双倍样品制作试样，对不合格项目进行复检。复检全部合格，该批合格：检测如果仍有1项不合格，则判该批不合格。检验结果作为最终判定依据。8标志、包装、运输和储存
8.1标志
每卷产品应有独立的合格标志，内容包括：a）产品名称、产品代号、本标准号：生产厂名称和地址；
生产日期、生产批号；
净质量、尺寸；
质量等级、检验员章。
8.2包装
应卷绕在硬纸管上，使用防潮材料密封。确保在储存与运输过程中避免受潮和损坏。8.2.2包装外表面除应有8.1规定的标志外，还应有防雨、防潮、防日晒等标志。8.3运输
应采用干燥遮篷工具运输。
8.4储存
应放置在干燥、通风、阴凉的场所储存。5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
