JT/T 996-2015 道路标线用涂料不粘胎时间测定仪

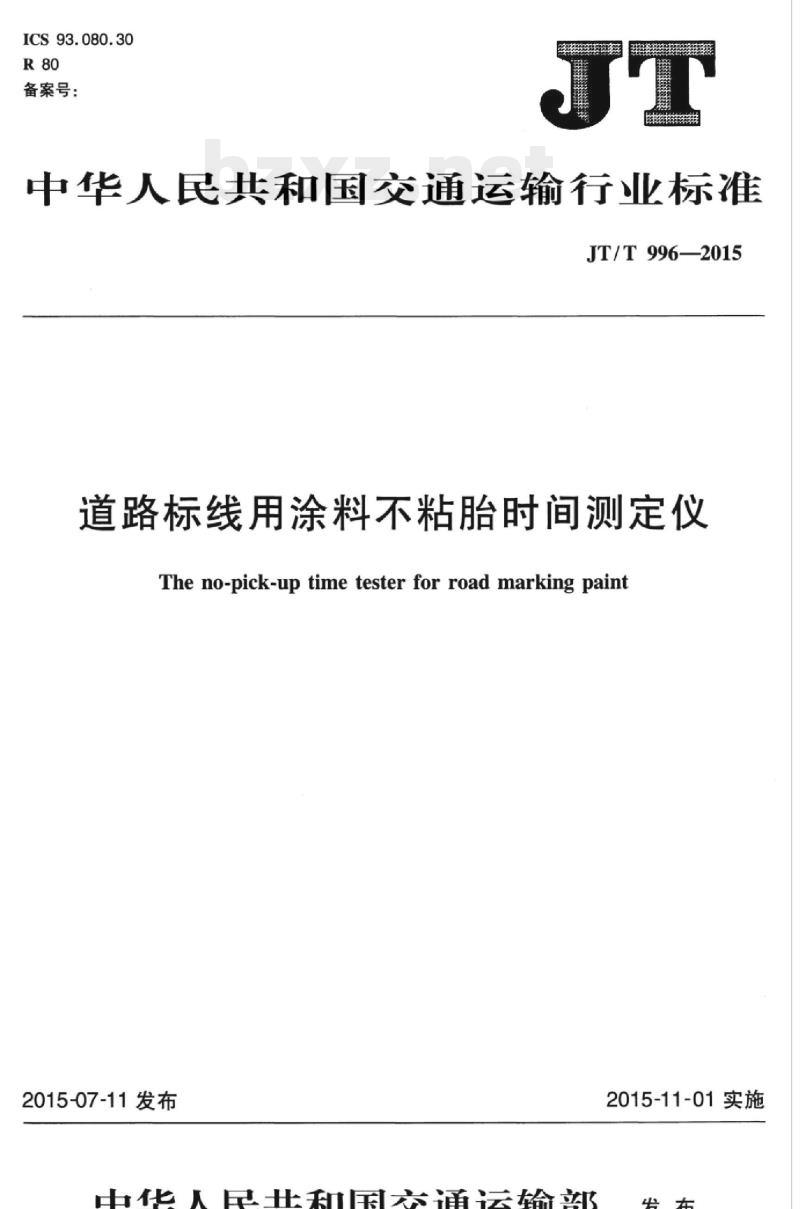

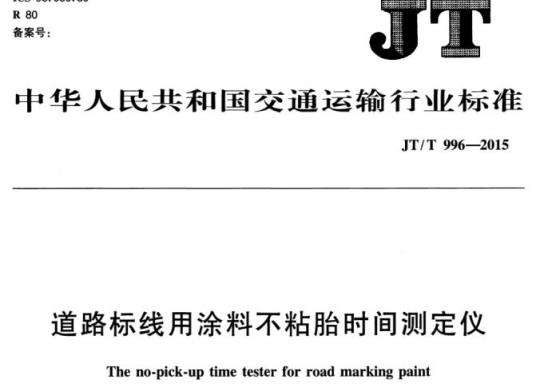

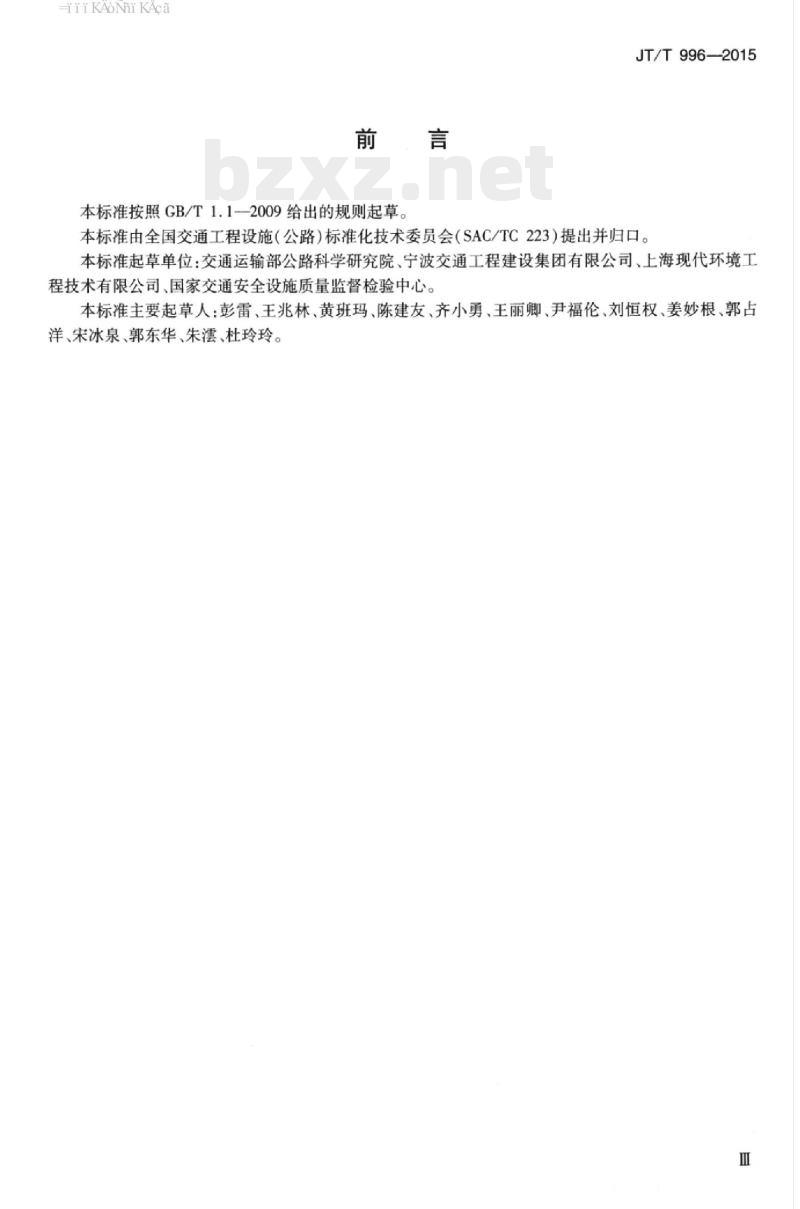

中华人民共和国交通运输行业标准 JT/T 996—2015 道路标线用涂料不粘胎时间测定仪 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：交通运输部公路科学研究院、宁波交通工程建设集团有限公司、上海现代环境工程技术有限公司、国家交通安全设施质量监督检验中心。 本标准主要起草人：彭雷、王兆林、黄班玛、陈建友、齐小勇、王丽卿、尹福伦、刘恒权、姜妙根、郭占洋、宋冰泉、郭东华、朱、杜玲玲。 1 范围 本标准规定了道路标线用涂料不粘胎时间测定仪（以下简称“测定仪”）的技术要求、试验方法、检验规则，以及标志、包装、运输和储存。本标准适用于道路标线用涂料不粘胎时间测定仪的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 13384 机电产品包装通用技术条件 3 技术要求 3.1 结构与外观 3.1.1 结构 测定仪由滚轮（包括橡胶轮胎和轮）、轴、平衡锤和手柄组成。各组成部件应安装牢固、无晃动。测定仪滚轮两侧质量应均匀对称。橡胶轮凸出部分应为半圆弧。 3.1.2 外观 3.1.2.1 测定仪各部件表面应光滑、色泽均匀一致，无明显瑕疵、划痕、裂纹，连接部位无毛刺和损伤。 3.1.2.2 使用普通钢铁材料制作的测定仪应进行防腐处理，防腐层表面颜色均匀一致，层间结合牢固，无剥离、裂纹、气泡、砂眼等缺陷。 3.2 材料要求 3.2.1 测定仪部件应使用具有足够刚度的钢铁材料制作。 3.2.2 测定仪橡胶轮应使用耐老化橡胶材料。 3.3 性能要求 3.3.1 测定仪宽度：368mm ± 6mm。 3.3.2 橡胶轮直径：241mm ± 6mm；橡胶轮圆弧半径：8mm ± 1mm。 3.3.3 橡胶轮邵氏A型硬度：70HA ± 5HA。 3.3.4 测定仪质量：15.8kg ± 0.2kg。 4 试验方法 4.1 试验条件 状态调节和检验应在 23℃ ± 2℃、相对湿度 (50 ± 10)% 的环境条件下进行。 4.2 试验仪器 a) 钢板尺：长度 500mm，分度值不大于 1mm，等级 1 级； b) 游标直径尺（又称 T 尺）：量程 350mm，分度值不大于 0.02mm； c) R 规（又称半径规）：分度值不大于 0.5mm； d) 硬度计：邵氏A型，分度值不大于 1度； e) 天平：量程 20kg，分度值不大于 1g，等级 IV 级； f) 水平尺：长度 500mm，分度值不大于 1mm/m。 4.3 结构与外观 目测和手动检查。 4.4 性能要求 4.4.1 测定仪宽度：将测定仪放置于水平平台上，将水平尺紧贴测定仪顶面，待测定仪水平后，做两侧手柄最外端至水平平台的投影，将两投影点做标记，用钢板尺测量投影点之间的距离，平行进行 3 次测量，取 3 次测量的平均值为测量结果。 4.4.2 橡胶轮直径：用游标直径尺测量橡胶轮的直径，取 3 次测量的平均值为测量结果。 4.4.3 橡胶轮圆弧半径：用 R 规测量橡胶轮圆弧半径，取 3 次测量的平均值为测量结果。 4.4.4 橡胶轮邵氏A型硬度：用邵氏A型硬度计在 1s 时沿橡胶轮圆周以约 120° 间隔取 3 点进行测量，取 3 次测量的平均值为测量结果。 4.4.5 测定仪质量：用天平测量测定仪的质量，取 3 次测量的平均值为测量结果。 5 检验规则 5.1 检验分类 测定仪的检验分为型式检验和出厂检验。 5.2 型式检验 5.2.1 型式检验为每两年进行一次，有下列情况之一时，也应进行型式检验： a) 新设计试制的产品； b) 正式生产过程中，原材料、工艺有较大改变，影响产品性能时； c) 出厂检验结果与上次型式检验有较大差异时； d) 国家质量监督机构提出型式检验要求时。 5.2.2 型式检验项目为技术要求的全部内容。 5.2.3 型式检验时，有任何一项指标不符合标准要求，则需在同批产品中重新抽取双倍试样，对该项目进行复验，复验结果仍然不合格时，则判该型式检验为不合格。 5.3 出厂检验 5.3.1 测定仪应经制造厂质量检验部门检验合格后方能出厂，并附有产品质量合格的证明文件和使用说明书。 5.3.2 出厂检验按 3.1、3.3.4、3.3.5 规定的项目和要求进行。 6 标志、包装、运输和储存 6.1 标志 测定仪标志应包括以下内容： a) 产品名称及型号； b) 制造厂名或商标； c) 产品执行标准号； d) 产品编号； e) 生产日期。 6.2 包装 包装应符合 GB/T 13384 的规定。 6.3 运输 装车应整齐、平稳、牢固，搬运和放置按照运输箱上的标识及有关规定进行。 6.4 储存 应储存于通风、干燥、无高温热源或明火、无酸碱及腐蚀性气体且不使橡胶轮受力的专用支架上。
