JT/T 1008.2-2015 公路交通情况调查设备第2部分:通信协议

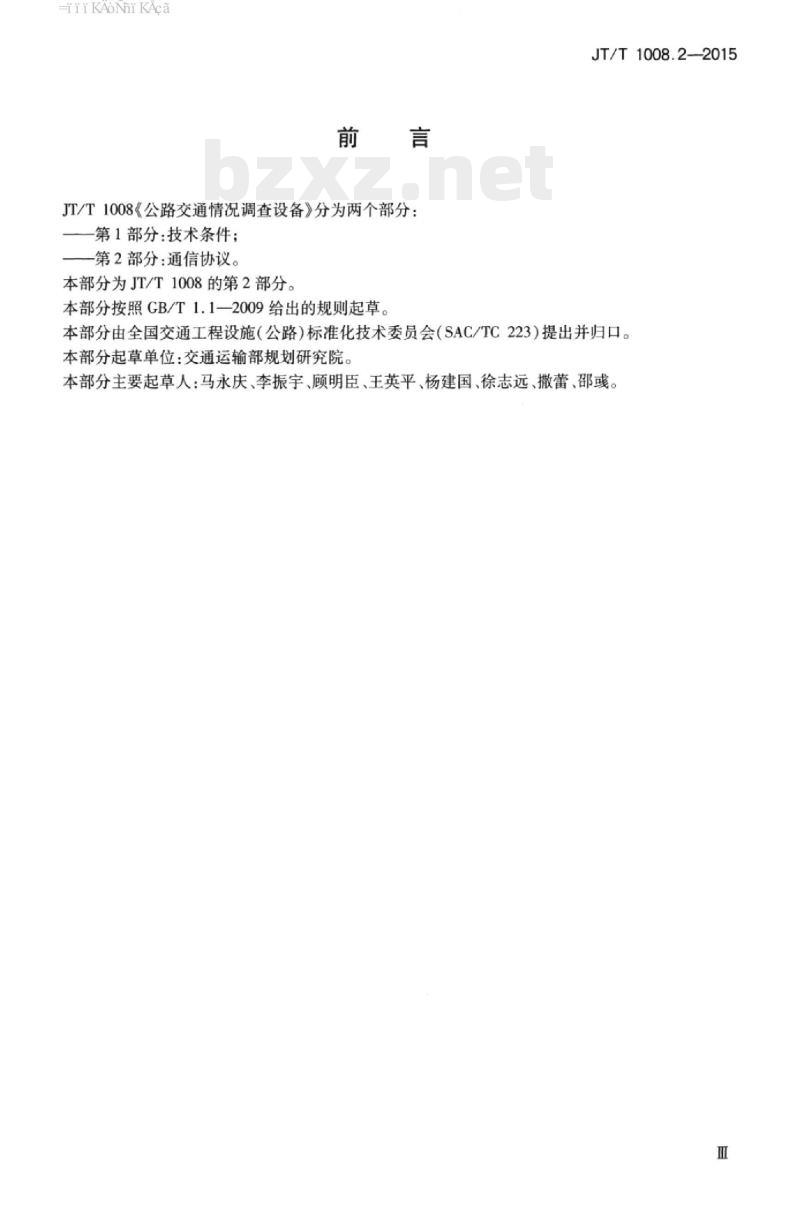

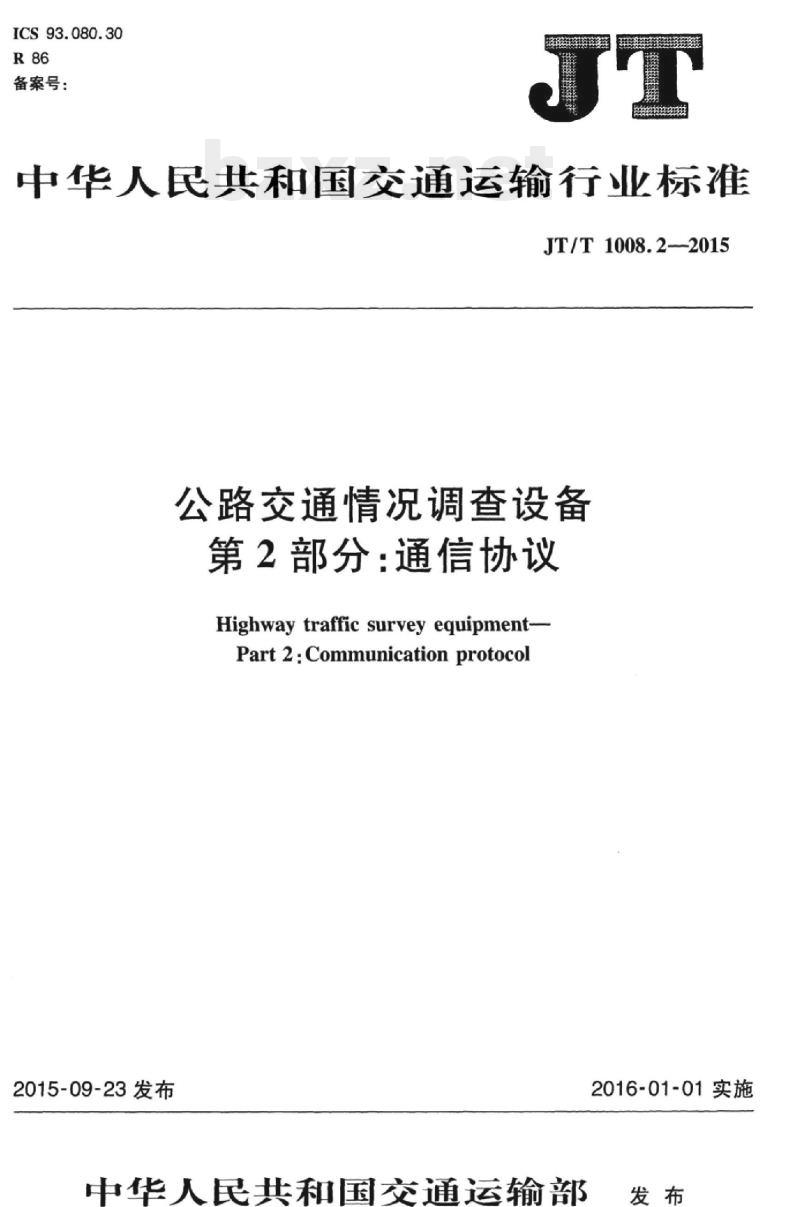

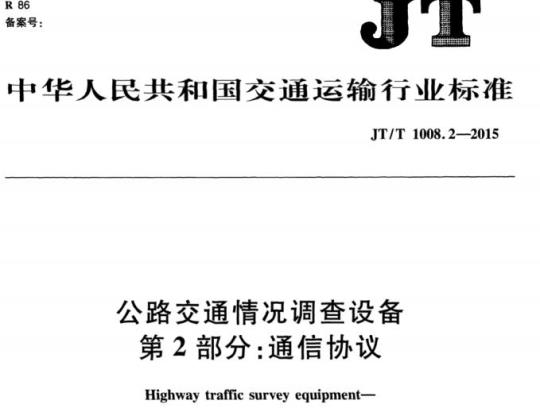

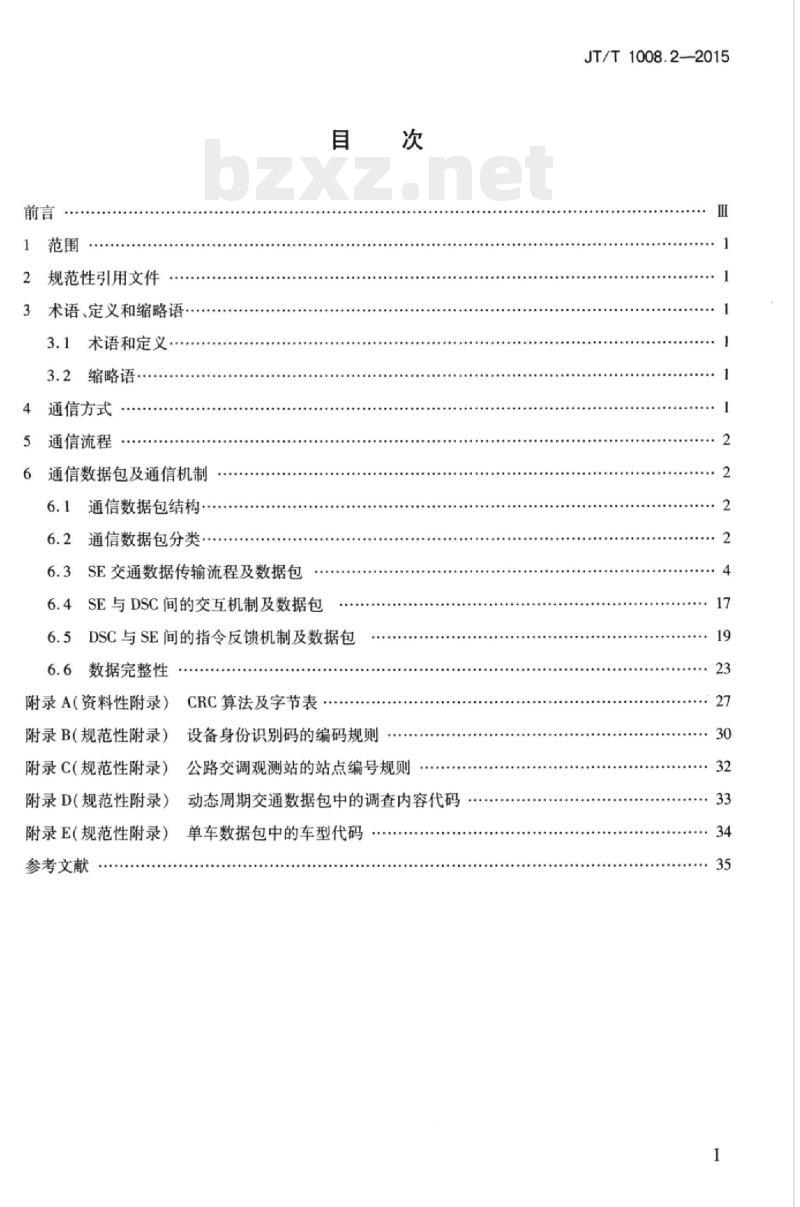

中华人民共和国交通运输行业标准 JT/T1008.2—2015 公路交通情况调查设备 第2部分：通信协议 前言 JT/T1008《公路交通情况调查设备》分为两个部分：第1部分：技术条件；第2部分：通信协议。本部分为JT/T1008的第2部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本部分起草单位为交通运输部规划研究院。 1 范围 JT/T1008.2—2015规定了公路交通情况调查设备（SE）与数据服务中心服务器（DSC）之间的通信方式、通信流程、通信机制及通信数据包格式。本部分适用于设置在道路沿线的公路交通情况调查设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。包括：JT/T1008.1 公路交通情况调查设备 第1部分：技术条件。 3 术语、定义和缩略语 3.1 术语和定义 公路交调观测站的站点编号（identifier of the traffic observation station）：标识公路交调观测站站点的唯一身份的识别码，简称“站点编号”。 3.2 缩略语 CRC——循环冗余校验码（cyclic redundancy check） DSC——数据服务中心服务器（data service centre server） HEX——十六进制（hexadecimal） IP——网络之间互连的协议（internet protocol） SE——公路交通情况调查设备（highway traffic survey equipment） TCP——传输控制协议（transmission control protocol） 4 通信方式 通信协议采用TCP/IP协议，DSC作为服务端，SE作为客户端。SE向DSC传递数据包，并响应DSC发送的系统指令。SE向DSC发送数据包时，应使用3131~3140范围端口。DSC与SE的通信传输框架如图1所示（SE与DSC传输框架）。 5 通信流程 SE安装完成后（新建站点），系统首次运行时获取互联网服务提供商提供的动态或固定IP地址。SE向DSC的TCP端口发送“应答系统信息数据包”（0x08），DSC建立SE及其IP地址的对应链表。SE根据指定时间间隔向DSC发送实时交通数据包，并响应DSC发出的指令以设置其运行参数。DSC服务器负责接收来自SE传输的数据。SE与DSC的连接使用基于TCP/IP的长连接方式，一个SE建立一个与DSC的连接。 6 通信数据包及通信机制 6.1 通信数据包结构 通信数据包由包头、包长、数据包内容、CRC校验和包尾组成，具体格式如下： - 包头：2字节，标志符为0xAAAA - 包长：2字节 - 数据包内容：N字节 - CRC校验：2字节 - 包尾：2字节，标志符为0xEEEE 注1：数据包构造使用小端模式。 注2：CRC校验对数据包的包长和内容进行正确性检测。 6.2 通信数据包分类 SE与DSC间的通信数据包包含传输与反馈类、交互类、指令与反馈类和数据完整类。所有数据包均采用字节流传送方式，发送时自动添加包头、包长、CRC校验和包尾。分类及用途如下： 传输与反馈类： - 0x01：动态周期交通数据包 (DSC+SE)，SE用于传输采集和处理的交通数据 - 0x0A：动态周期交通数据校验信息数据包 (DSC+SE)，DSC收到实时交通数据包后的反馈 - 0x11：单车交通数据包 (DSC+SE)，SE用于传输采集和处理的单车交通数据 - 0x12：单车图片数据包 (DSC+SE)，SE用于传输采集和处理的图片数据 - 0x1A：单车交通数据校验信息数据包 (DSC+SE) - 0x1B：单车图片数据校验信息数据包 (DSC+SE) 交互类： - 0x09：SE与DSC间的交互询问与应答 (SE与DSC间)，用于SE判断连接链路和DSC状态 指令与反馈类： - DSC指令 (DSC→SE)： - 0x02：站点编号修改指令数据包 - 0x03：IP地址修改指令数据包 - 0x04：时钟设置修改指令数据包 - 0x05：交通数据调查内容修改指令数据包 - 0x06：交通数据处理周期修改指令数据包 - 0x07：跟车百分比鉴别时间修改指令数据包 - SE反馈 (SE→DSC)： - 0x08：SE端应答系统信息数据包 - 0x0A：SE修改参数后的应答数据包 - 重新传输指令 (DSC→SE)： - 0x19：动态周期交通数据重新传输指令 - 0x29：单车交通数据重新传输指令 - 0x11/0x1A：单车图片/交通数据重新传输指令 6.3 SE交通数据传输流程 DSC与SE的传输流程如下： a) SE发送数据包到DSC； b) DSC对接收到的数据进行校验，并将校验结果返回给SE； c) SE根据反馈决定是否继续传输：如果收到反馈，进行下一次传输；如果没有收到反馈，则再次进行发送；如果发送次数大于或等于3次，则发送心跳包测试DSC状态； d) 如果SE数据发送失败，应当记录传输失败的时间点，并按照不小于20s的间隔尝试与DSC重新建立连接； e) 重新建立连接后，应优先传输最近时间点的数据，然后再重新传输失败时间点之后的数据。
