JT/T 761-2009 航标灯通用技术条件

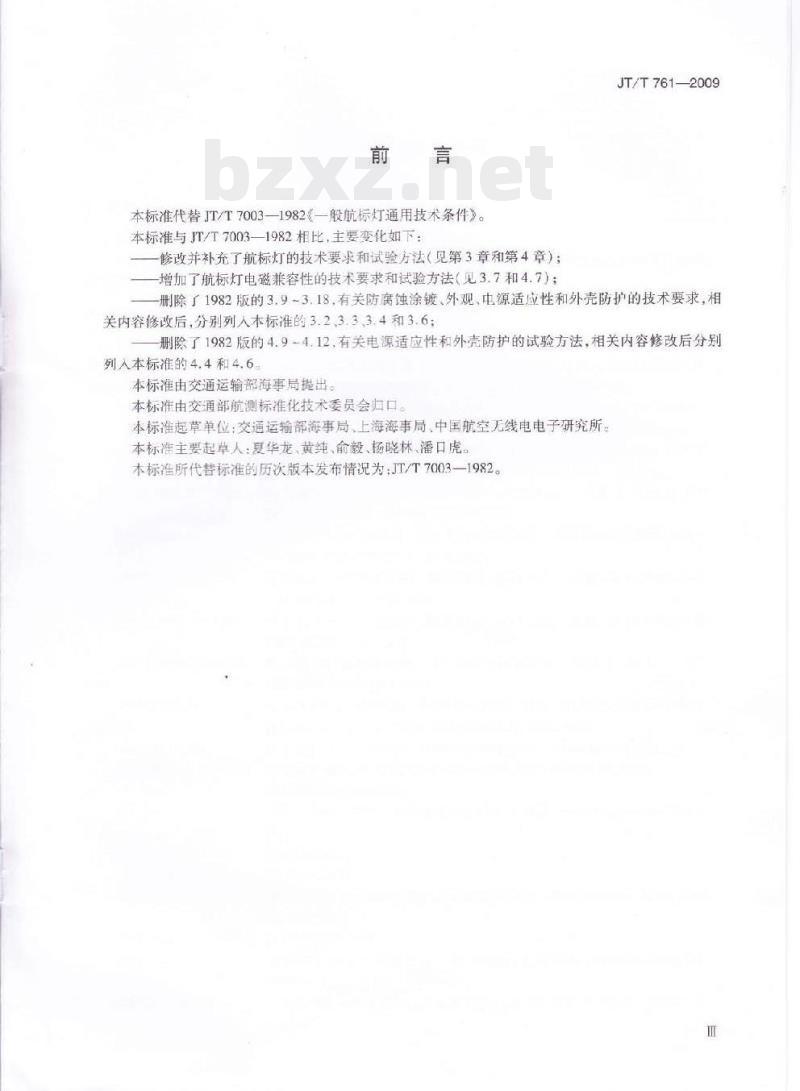

中华人民共和国交通运输部 JT/T761-2009 代替 JT/T7003—1982 航标灯通用技术条件 General specification for aids to navigation lights 2009-09-17 发布 2009-12-01 实施 前言 本标准代替 JT/T7003—1982《一般航标灯通用技术条件》。本标准与 JT/T7003—1982 相比，主要变化如下： 1. 修改并补充了航标灯的技术要求和试验方法（见第3章和第4章）； 2. 增加了航标灯电磁兼容性的技术要求和试验方法（见3.7和4.7）； 3. 删除了1982版的3.9~3.18有关防腐蚀涂镀、外观、电源适应性和外壳防护的技术要求，相关内容修改后，分别列入本标准的3.2、3.3、3.4和3.6； 4. 删除了1982版的4.9~4.12有关电源适应性和外壳防护的试验方法，相关内容修改后分别列入本标准的4.4和4.6。 本标准由交通运输部海事局提出。本标准由交通部航测标准化技术委员会归口。 本标准起草单位：交通运输部海事局、上海海事局、中国航空无线电电子研究所。 本标准主要起草人：夏华龙、黄纯、俞毅、杨晓林、潘口虎。 1 范围 本标准规定了航标灯的技术要求、试验方法等通用技术条件。 本标准适用于在中国沿海、内河及湖泊可航行水域和相关陆域所设置的助航标志上的航标灯的设计、生产和验收。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2421.1-2008 电工电子产品环境试验概述和指南 GB/T 2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T 2423.4 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环） GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T 2423.6-1995 电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞 GB/T 2423.10-2008 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T 2423.18 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾，交变（氯化钠溶液） GB/T 2423.101 电工电子产品环境试验：第2部分：试验方法试验：倾斜和播摆 GB 4208 外壳防护等级（IP代码） GB 4696 中国海区水上助航标志 GB/T 4857.5 包装运输包装件跌落试验方法 GB 5863 内河助航标志 GB/T 8417 灯光信号颜色 GB 9254 信息技术设备的无线电骚扰限值和测量方法 GB 12708 航标灯光信号颜色 GB 14048.1 低压开关设备和控制设备第1部分：总则 GB/T 17618 信息技术设备抗扰度限值和测量方法 GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T 17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度试验 GB/T 17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验 GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T 17626.29 电磁兼容试验和测量技术直流电源输入端口电压暂降，短时中断和电压变化的抗扰度试验 3 技术要求 3.1 产品性能 3.1.1 灯质 航标灯灯质应符合 GB4696、GB5863、国际航标协会（IALA）推荐灯质的规定。 3.1.2 灯光颜色 航标灯灯光的红、绿、黄、白色应符合 GB12708 的规定，蓝色应符合 GB/T8417 的规定。 3.1.3 闪光周期误差 航标灯的闪光周期误差应不超过规定值的 $\pm 2\%$。 3.1.4 水平配光均匀度 航标灯在公布光强范围内，其水平配光均匀度应不小于 85\%。 3.1.5 50%峰值光强处的发散角 各类航标灯 50%峰值光强处的发散角应符合表1的规定。 表1 50%峰值光强处的发散角 种类 | 垂直发散角 | 水平发散角 圆周连续焦点菲涅尔透镜航标灯（用于浮动航标时） | 7° | 8° 圆周连续焦点菲涅尔透镜航标灯（用于固定航标时） | $\ge 80^circ$ | 中心焦点平面菲涅尔透镜航标灯 | $\ge 1.40^circ$ | 密封光束矩阵航标灯 | 40° | 3.1.6 日光开关照度阈值 用于浮动航标时/用于固定航标时，航标灯日光开关的照度阈值应可调，出厂值应设为 $300 \text{ lx} \pm 100 \text{ lx}$。 3.1.7 灯质设置和数据输出 航标灯应能通过拨码开关、按键、红外遥控、RS232/485标准串行口、USB接口等方法设置灯质，并能输出航标遥测数据。 3.1.8 旋转转速和精度 圆周连续焦点菲涅尔透镜航标灯（用于浮动航标时）的旋转转速应在 0.5 r/min~10 r/min 之间可调，转速精度不超过 $\pm 2\%$；密封光束矩阵航标灯的旋转转速应在 1 r/min~6 r/min 之间可调，转速精度不超过 $\pm 2\%$。 3.2 一般要求 3.2.1 零部件通用、互换 航标灯零部件应尽量通用、互换，同一型号的产品零部件必须做到可互换。航标灯系列化产品应遵循系列化、标准化、模块化和向上兼容的原则，并应符合有关国家标准。透镜直径小于 300mm 规格的航标灯，其安装尺寸应统一为 $\Phi 200 \times 3 ext{-M16}$ 或 $\Phi 200 \times 4 ext{-M16}$。 3.2.2 防腐蚀涂镀 航标灯零部件除用耐腐蚀材料制造及按结构原理不需要涂镀层外，所有金属表面均应涂或镀有耐腐蚀保护层。 3.2.3 材料 a) 航标灯透镜材料应为抗紫外线的高透光率材料； b) 航标灯底座材料应采用具有足够的耐候性能且满足结构强度要求的材料； c) 航标灯电路组件应采用工业级或更优的元器件，表面涂覆防潮、防盐雾、防霉菌的“三防”涂层； d) 用于航标灯的水密件、紧固件应选用耐腐蚀材料； e) 用于航标灯的电缆应采用橡胶绝缘船用电缆，铜质导线； f) 用于航标灯的日光开关感光罩应采用抗紫外线的高透光率材料。 3.3 外观 航标灯外观应符合下列要求： a) 构件及零件不应有明显的回痕、划伤、裂缝、变形和污染等，金属部件不应有锈蚀； b) 表面涂镀层应均匀，不应起泡、龟裂、划伤、脱落和磨损； c) 紧固件无松动； d) 透镜应清晰、透明，不应有杂质、划痕和污染。 3.4 电源适应性 3.4.1 交流电源供电 交流电源额定值为 220V 50Hz。当交流电压范围为额定值 $\pm 10\%$，频率范围为额定值 $\pm 5\%$ 时，航标灯应能正常工作，其灯光强度变化不超过 $\pm 10\%$；当交流电压为额定值 $-15\%$、频率范围为额定值 $+5\%$ 时，航标灯应能正常工作。 3.4.2 直流电源供电 直流电源工作范围一般为 4V~30V。产品标准中应规定直流电源工作范围或额定值，推荐额定工作电压为 6V、12V、24V。当直流电压在工作范围或为额定值 $-10\%$ 至 $+20\%$ 时，航标灯应能正常工作。
