JT/T 789-2010 道路甩挂运输车辆技术条件

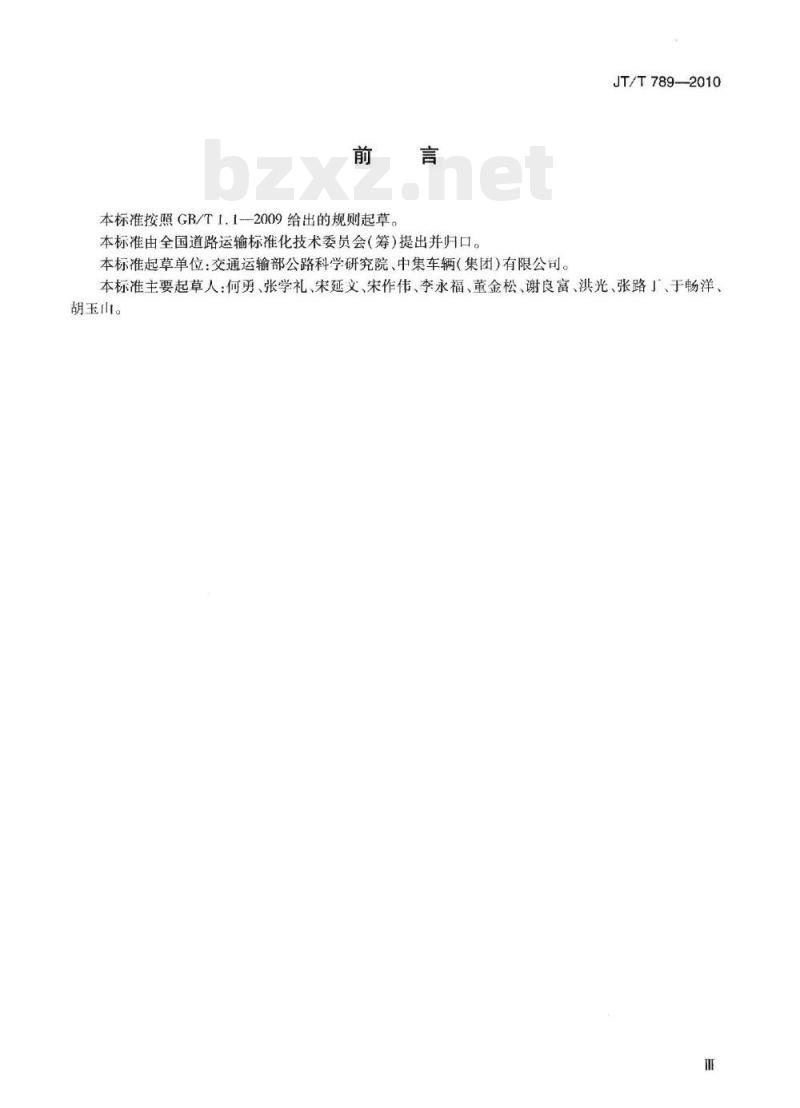

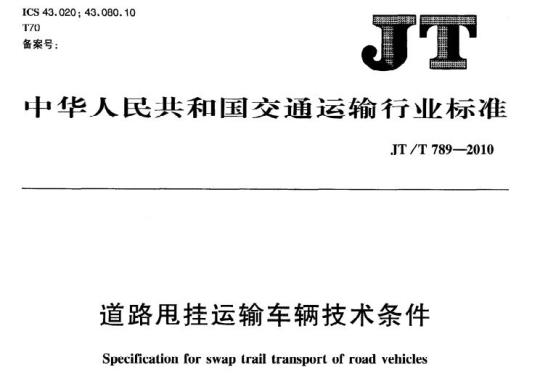

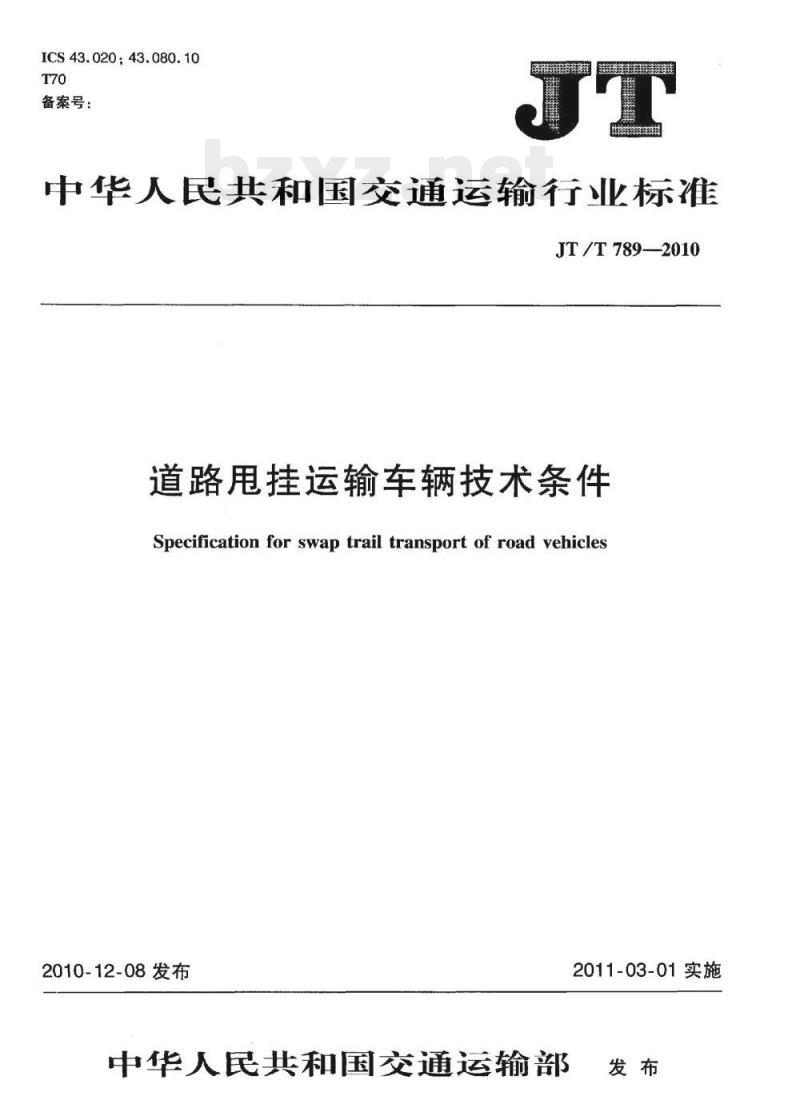

中华人民共和国交通运输行业标准 JT/T 789-2010 道路甩挂运输车辆技术条件 Specification for swap trail transport of road vehicles 2010-12-08发布 2011-03-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由全国道路运输标准化技术委员会（筹）提出并归口。本标准起草单位：交通运输部公路科学研究院、中集车辆（集团）有限公司。本标准主要起草人：何勇、张学礼、宋延文、宋作伟、李永福、董金松、谢良富、洪光、张路、厂于畅洋、胡玉山。 1 范围 本标准规定了牵引车，半挂车和总质量49t以下的半挂汽车列车的性能与装置。本标准适用于甩挂运输的车辆。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4606 GB/T 5053.1 GB/T 13880 GB/T 13881 GB/T 20070 GB/T 20716.1 JT/T 476 JT/T 719 3 牵引车 3.1 牵引车性能 3.1.1 发动机比油耗不大于200g/(kW·h)。 3.1.2 在与半挂车脱开状态下，牵引座结合面离地高度H应为1280mm~1320mm。 3.1.3 牵引座的牵引销孔中心至驾驶室后端固定物的距离L不小于2120mm。 3.1.4 牵引车后回转半径R，不超过2200mm。 3.2 牵引车装置 3.2.1 牵引车的驱动形式分为4×2和6×4两种。 3.2.2 牵引车安装50号牵引座（FW50），牵引座的互换性应符合GB/T 13880的规定。 3.2.3 安装卫星定位系统终端。 3.2.4 安装缓速控制装置。 4 半挂车 4.1 半挂车性能 4.1.1 空载水平状态时，承载面离地高度应为1370mm~1410mm，牵引板下平面离地高度应为1230mm~1250mm。 4.1.2 半挂车车轴数量为二轴或三轴。 4.1.3 前回转半径R，不超过2040mm。 4.1.4 牵引销轴线至半挂车鹅颈圆弧向下突出物表面的最近点的距离（间隙半径）不小于2300mm。 4.2 半挂车装置 4.2.1 半挂车装配50号牵引销，牵引销主要尺寸和安装、互换性尺寸应符合GB/T 4606的规定。 4.2.2 半挂车装配10t级车轴。 4.2.3 半挂车支承装置应符合JT/T 476的规定。 5 半挂汽车列车 5.1 列车性能 5.1.1 汽车列车比功率（发动机净功率/总质量）不小于5.40kW/t。 5.1.2 汽车列车满载综合油耗应符合JT/T 719的规定。 5.1.3 半挂车相对于牵引车的纵向倾角、侧向倾角、铰接角以及牵引车与半挂车之间的自由空间应符合GB/T 20070的规定。 5.2 列车装置 5.2.1 牵引车与挂车之间的电连接器应符合GB/T 5053.1的规定。 5.2.2 气制动连接装置应符合GB/T 13881的规定，ABS系统型式及接口应符合GB/T 20716.1。 5.2.3 半挂汽车列车应装用子午线轮胎。
