JT/T 942-2014 沥青黏韧性试验仪

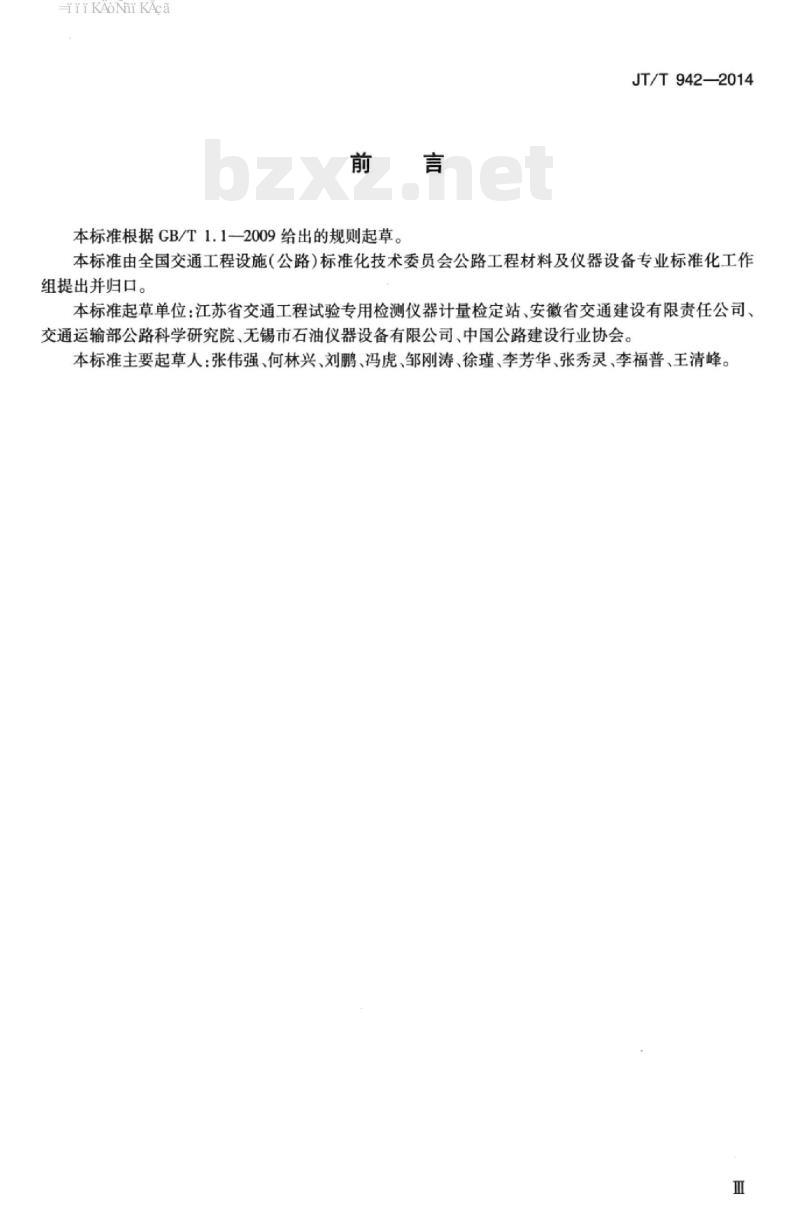

中华人民共和国交通运输行业标准 JT/T942—2014 沥青黏韧性试验仪 Bitumen toughness and tenacity testing machine 发布日期：2014-12-10 实施日期：2015-04-05 发布单位：中华人民共和国交通运输部 前言 本标准根据GB/T1.1—2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。 本标准起草单位：江苏省交通工程试验专用检测仪器计量检定站、安徽省交通建设有限责任公司、交通运输部公路科学研究院、无锡市石油仪器设备有限公司、中国公路建设行业协会。 本标准主要起草人：张伟强、何林兴、刘鹏、冯虎、邹刚涛、徐瑾、李芳华、张秀灵、李福普、王清峰。 1 范围 本标准规定了沥青黏韧性试验仪（以下简称试验仪）的产品结构、技术要求、试验方法、检验规则及标志、包装、运输和储存。 本标准适用于沥青黏韧性试验仪的生产和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T191 包装储运图示标志 GB/T2611 试验机通用技术要求 GB/T16825.1 静态单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验 3 产品结构 试验仪由沥青黏韧性试验机和试验器组成。 试验机由加力装置、测力装置、夹持装置、计算机数据采集处理装置组成； 试验器由盛样皿、拉伸头和定位支架、定位螺母组成。试验器的结构示意见图1。 图1 试验器示意图组件说明： 1. 定位螺母 2. 定位支架 3. 拉伸头 4. 盛样皿 5. 沥青试样 4 技术要求 4.1 沥青黏韧性试验机 4.1.1 外观质量 外观质量应符合GB/T2611的要求。 4.1.2 加力系统 4.1.2.1 机架应具有足够的刚度和试验空间，应方便试验夹具及试验器和标准测力仪的安装与使用。夹头上装试验器的有效拉伸长度不应小于610mm。 4.1.2.2 额定加载能力应不小于1kN。 4.1.2.3 在施加和卸除力的过程中应平稳，无冲击和振动现象。 4.1.2.4 拉伸速度为（500±10）mm/min。 4.1.3 测力系统 4.1.3.1 测力系统通过计算机或数字式指示应能实时连续地显示施加在试样上的力值。显示的数据和图形应清晰，应能显示其示值范围的零点和最大值，并有加力方向指示。在施加和卸除力的过程中，指示应平稳。 4.1.3.2 应能记录和存储试验过程中的试验力。 4.1.3.3 应具有调零和（或）清零功能。 4.1.3.4 使用前预热时间不应超过30min，预热后15min内，零点漂移应不大于+0.5%FS，且不小于-0.5%FS。 4.1.3.5 测力系统各项允许误差及相对分辨力应满足：示值相对误差±0.5%，示值重复性相对误差0.5%，零点相对误差±0.25%，相对分辨力0.25%。 4.1.4 夹持装置 4.1.4.1 夹持装置在任意位置上或施加力过程中，上下夹头中心线应与沥青黏韧性试验机加力轴线同轴，其同轴度不大于2mm/500mm。 4.1.4.2 夹持应工作可靠，应能承受最大加载能力。在加力状态下和试验过程中试验器与夹头不应产生相对滑移。 4.1.5 位移测量系统 示值相对误差不应超过±0.5%。 4.1.6 计算机数据采集处理系统 4.1.6.1 应能记录拉伸力（施加力）与拉伸长度（移动横梁位移）曲线。 4.1.6.2 数据采集频次不应低于15次/s。 4.1.6.3 具有数据处理功能，所计算的面积（N·m）应与手工计算相一致，3次测量的最大值或最小值与平均值之差不超过3倍标准差。 4.1.7 电气设备 电气设备应符合GB/T2611的要求。 4.1.8 安全保护装置 4.1.8.1 应有力的过载保护装置，当施加力超过最大加载能力的2%~10%时，过载保护装置应保证沥青黏韧性试验机自动停机。 4.1.8.2 应有超过横梁移动极限位置保护装置，当横梁移动到上、下极限位置时，位置保护装置应保证沥青黏韧性试验机自动停机。 4.1.8.3 当拉伸至沥青丝断裂或施加力回零时，沥青黏韧性试验机应自动停机。 4.1.9 噪声 沥青黏韧性试验机工作时噪声声级不应超过70dB（A）。 4.2 试验器 4.2.1 外观 试验器各部件表面应光滑，无毛刺、划痕和变形等缺陷。 4.2.2 数量 每台沥青黏韧性试验机至少应配有三套试验器。 4.2.3 拉伸头和定位螺母 拉伸头和定位螺母的结构和尺寸见图2。 4.2.3.1 结构组成：a) 半球拉伸头；b) 定位螺母。 4.2.3.2 拉伸头半球圆头半径公差为±0.01mm，其余各尺寸公差为±0.1mm。 4.2.3.3 拉伸头半球圆头球在球面表面粗糙度为Ra ≤ 3.2μm。 4.2.4 定位支架 定位支架的结构和尺寸应符合图3的要求，尺寸公差为±0.1mm。 4.2.5 盛样皿 盛样皿内径55.0mm，深35.0mm，尺寸公差为±0.5mm；壁厚0.8mm，尺寸公差为±0.1mm，应符合图4的要求。 4.3 机械环境适应性 包装后的试验仪经过运输颠簸后，应满足： a) 沥青黏韧性试验机表面无损伤，零件无松动、损坏； b) 各项性能符合4.1和4.2的全部要求。
