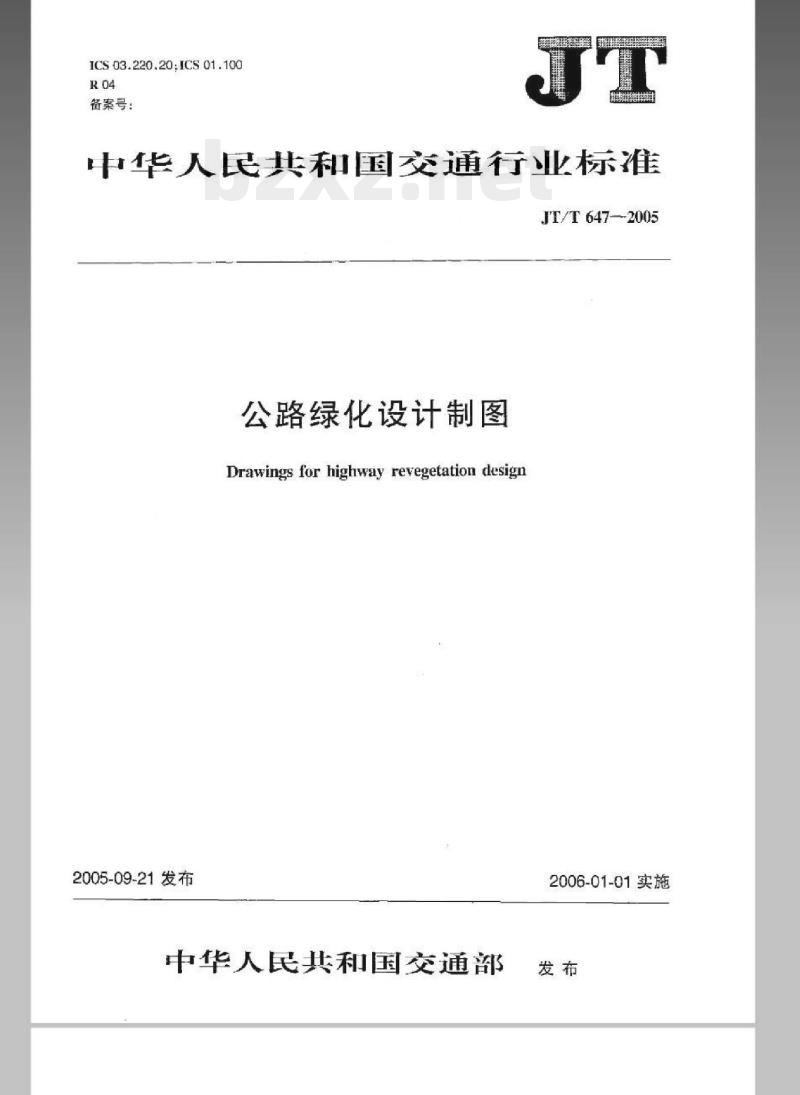

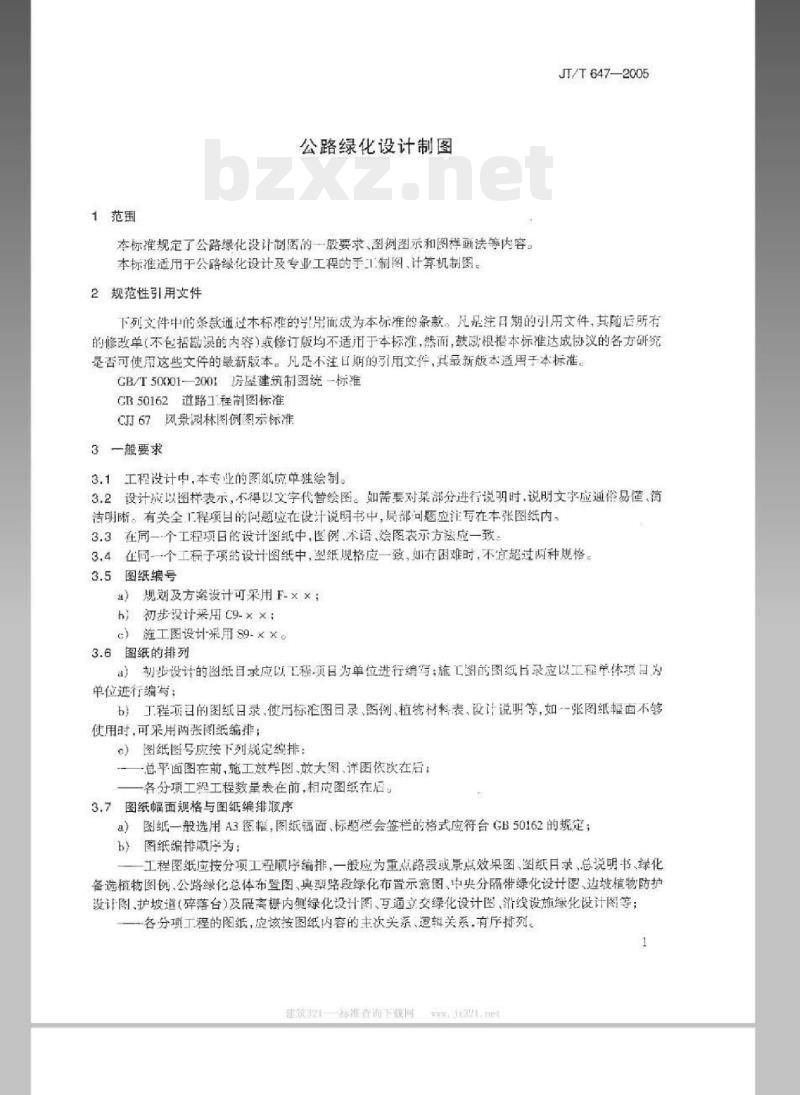

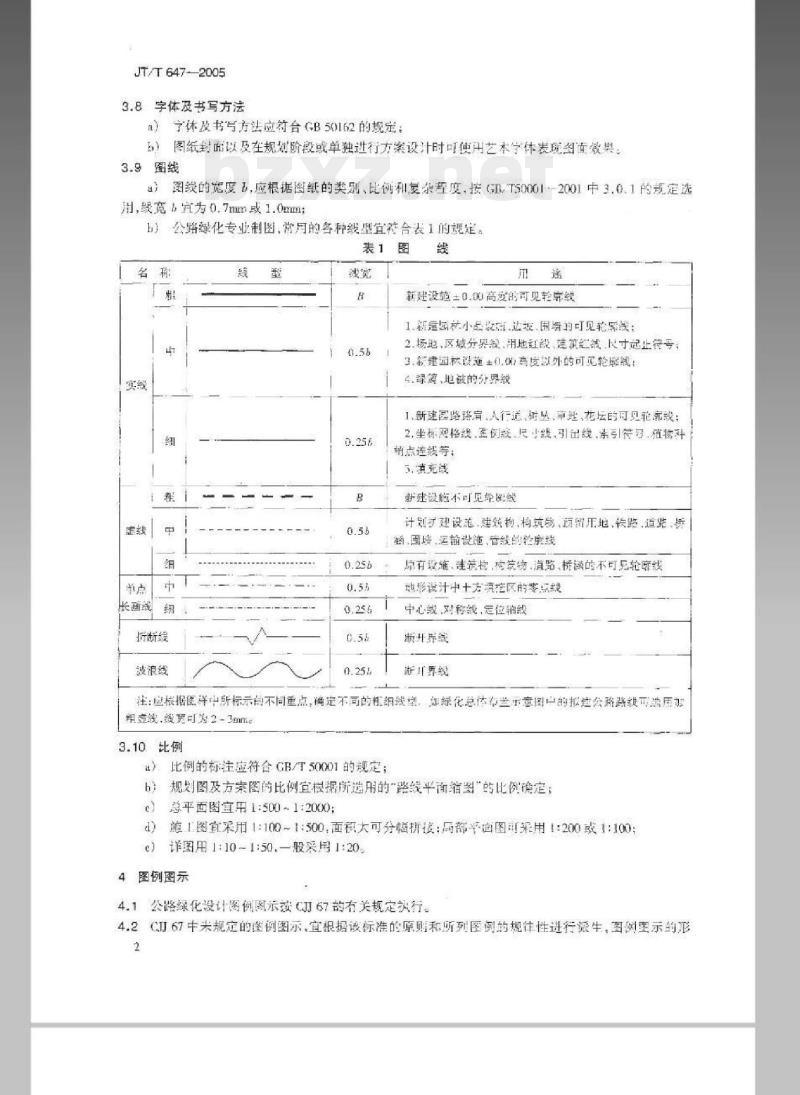

JT/T 647-2005 公路绿化设计制图 Drawings for highway revegetation design 2005-09-21发布 中华人民共和国交通部 2006-01-01实施 前言 本标准由交通部公路科学研究所提出，由交通部科技教育司归口。 本标准起草单位：交通部公路科学研究所、交通部科学研究院、重庆交通科研设计院。 本标准主要起草人：孟强、付美兰、向可、明路琦、梁爱学、祝华、魏诗。 1 范围 本标准规定了公路绿化设计制图的一般要求、图例图示和图样画法等内容。本标准适用于公路绿化设计及专业工程的手绘制图、计算机制图。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括错误的内容）及修订版均不适用于本标准，但根据本标准达成协议的各方应研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 50001-2001 建筑制图统一标准 GB 50162 道路工程制图标准 CJ 67 风景园林图例图示标准 3 一般要求 3.1 工程设计中，本专业的图纸应单独绘制。 3.2 设计应以图样表示，不得以文字代替绘图。如需要对局部进行说明时，说明文字应通俗易懂、简洁明了。有关全工程项目的问题应在设计说明书中说明，局部问题应注写在本张图纸内。 3.3 在同一个工程项目的设计图纸中，图例、术语、绘图表示方法应保持一致。 3.4 在同一个工程子项的设计图纸中，图纸规格应保持一致，如有困难时，不宜超过两种规格。 3.5 图纸编号 a) 规划及方案设计可采用 F-××； b) 初步设计采用 C9-××； c) 施工图设计采用 S9-××。 3.6 图纸的排列 a) 规划设计的图纸目录应以工程页码为单位进行编写；施工图的图纸目录应以工程单体项目为单位进行编写； b) 工程项目的图纸目录，使用标准图目录、图例、植物材料表、设计说明等。如张图纸幅面不够使用时，可采用两张A3纸编排； c) 图纸图号应按下列规定编排：总平面图在前，施工放样图、放大图、详图依次在后；各分项工程工程数量表在前，相应图纸在后。 3.7 图纸幅面规格与图纸编排顺序 a) 图纸一般选用A3图幅，图纸幅面、标题栏、会签栏的格式应符合GB 50162的规定； b) 图纸编排顺序为：工程图纸应按分项工程顺序编排，一般应为重点路段或景点效果图、图纸目录、总说明书、绿化备选植物图例、公路绿化总体布置图、典型路段绿化布置示意图、中央分隔带绿化设计图、边坡植物防护设计图、护坡道（碎石台）及隔离栅内侧绿化设计图、互通立交绿化设计图等；各分项工程的图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。 3.8 字体及书写方法 a) 字体及书写方法应符合GB 50162的规定； b) 图纸封面以及在规划阶段或单独进行方案设计时，可使用艺术字体表现图面效果。 3.9 图线 a) 图线的宽度应根据图纸的类别、比例和复杂程度，按GB/T 50001的规定选用，线宽b宜为0.7mm或1.0mm； b) 公路绿化专业制图，常用的各种线型宜符合表1的规定。 表1 图线说明 线型 | 宽度 | 用途 实线 | 0.5-0.7mm | 1. 新建设施或现有设施的可见轮廓线；2. 场地、区域分界线、用地红线；3. 绿化、地被的分界线；4. 新建园路路肩、人行道、树丛、花坛的可见轮廓线；5. 坐标网格线、尺寸引出线、引出符号、值标点连线等。 虚线 | 0.25-0.5mm | 1. 新建设施不可见部分；2. 既有设施、构筑物、原有道路、桥梁、管线的隐蔽线。 点划线 | - | 1. 地形设计中构筑物的中心线、对称线、定位轴线；2. 道路、桥梁中心线。 3.10 比例 a) 比例的标注应符合GB/T 50001的规定； b) 规划图及方案图的比例宜根据所选用的“路线平面缩图”的比例确定；总平面图宜用1:500~1:2000；施工图宜采用1:100~1:500，面积大的可分面绘制；部分平面图可采用1:200或1:100；详图用1:10~1:50，一般采用1:20。 4 图例图示 4.1 公路绿化设计图例图示按CJ 67的有关规定执行。 4.2 CJ 67中未规定的图例图示，宜根据该标准的原则和所列图例的规范性进行拟定，图例图示的形象应以清晰、美观为原则。 4.3 图例图示的尺度应根据图纸的比例、设计的深度和图面效果确定。 4.4 图例图示可进一步用字母、数字、文字等加以补充。 5 图样画法 5.1 图例图示 5.1.1 公路绿化植物图例应按公路绿化植物分类，按常绿乔木、落叶乔木、常绿灌木、落叶灌木、地被植物、草本植物的顺序分别编制。 5.1.2 公路绿化植物图例图示的内容包括：类型、编号、中文名、学名及图例等，如需要还应增加植物英文名。 5.2 公路绿化总体布置图 5.2.1 公路绿化总体布置图宜在“路线平面缩图”基础上绘制。 5.2.2 公路绿化总体布置图应标示出公路沿线绿化所包含的主要范围，如进行中央分隔带绿化的路段、进行边际植物防护的路段、进行护坡道及隔离栅内侧绿化的路段、互通立交区绿化沿线设施绿化等。 5.3 典型路段绿化布置示意图 5.3.1 典型路段绿化布置示意图包含版面图及相应的平面图，应在“路基标准横断面图”基础上绘制。选取典型路段、典型控制段作为绘图底图。 5.3.2 图面效果应力求简洁，内容表达清楚，应示出进行绿化设计的部位及采用的植物种类，应区分出乔木、灌木、草本等。 5.4 中央分隔带绿化设计图 5.4.1 应绘制中央分隔带绿化的立面图及相应的平面图，并用文字简要说明该图适用的公路路段，注明路段的起讫桩号。 5.4.2 明确所采用的绿化植物品种，立面图中应标注植物的高度。 5.4.3 平面图中应标注植物栽植的株距，采用百叶窗式栽植成组植物时应标注栽植点连线与道路中心线的夹角。 5.4.4 植物图例及中文名称列于图纸左下角区域内，简要文字说明列于图纸右下角区域内。 5.5 边坡植物防护设计图 5.5.1 应绘制边坡植物防护设计的法向投影图及相应的剖面图。 5.5.2 单位面积边坡植物绿化工量表列于图纸左下角区域内，简要文字说明列于图纸右下角区域内。 5.6 护坡道及隔离栅内侧绿化设计图 5.6.1 应绘制护坡道及隔离栅内侧绿化的立面图及相应的平面图，并用文字简要说明该图适用的公路路段，注明路段的起讫桩号。 5.6.2 明确所采用的绿化植物种类，平面图中应标注植物栽植的株距。 5.6.3 植物图例及中文名称列于图纸左下角区域内，简要文字说明列于图纸右下角区域内。 5.7 互通立交绿化设计图 5.7.1 总平面图应明确互通立交的路基边缘、边坡线、排水沟、跨线桥、涵洞的位置及绿化范围。 5.7.2 总平面图应随图附有绿化工程数量表，其中包含编号、中文名、学名、图例、规格、数量、备注等项。 5.7.3 互通立交绿化施工图设计宜以立交的中心桩号处或各绿化区域内较明显的构造物为放样基点，绘制坐标方格网作为整体设计的依据。 5.7.4 植物种植图的施工图设计宜采用中心有实心小十字线的圆圈表示不同植物，并用细线连接。
