JT/Z 4007-80.
JT/Z 4007作为船舶机械零部件及各种管路产生裂纹、松孔、琉松等峡陷，需用粘结修复时的指导性技术文件。
一、一般要求
I.粘结修补工艺具有工艺简单,操作方便，成本低，周期短，收效快等优点，因此，在船舶和机械修理行业中越来越广泛地得到应用。但是胶粘剂挥发性大，易燃，大量使用时应做好防护揩施。
2.工作温度高于900C,低于- 20C的损坏机件，不宜用本文件所叙的胶粘剂修复。
二、修复前的准备
3.清洁工作
(1) 一般损坏件可用丙酮或四氯化碳清洗修复部位的油污和杂质。损坏而积大的零部件可直接放入酸洗池内进行酸洗.
(2)用铁铲、钢丝刷，砂纸(有条件的用喷砂)等工具清除待修部位及其周用的锈斑，直至霹出金属光泽为止
(3)冲洗锈斑油迹后，冉用丙酮清洗一次。
4.降低表面光洁度
根据胶粘剂的特点，被修复件尽川j能采用套接或槽接结构进行修复n被粘结面的光洁度越低越好，一般在以下，若达不到这样的粗糙度应辅以人为加。
5.备好各种形状的凿子及铘头、带柄铜碗、铜匙、漆刷、锉刀、天平秤，磅秤、加温箱等

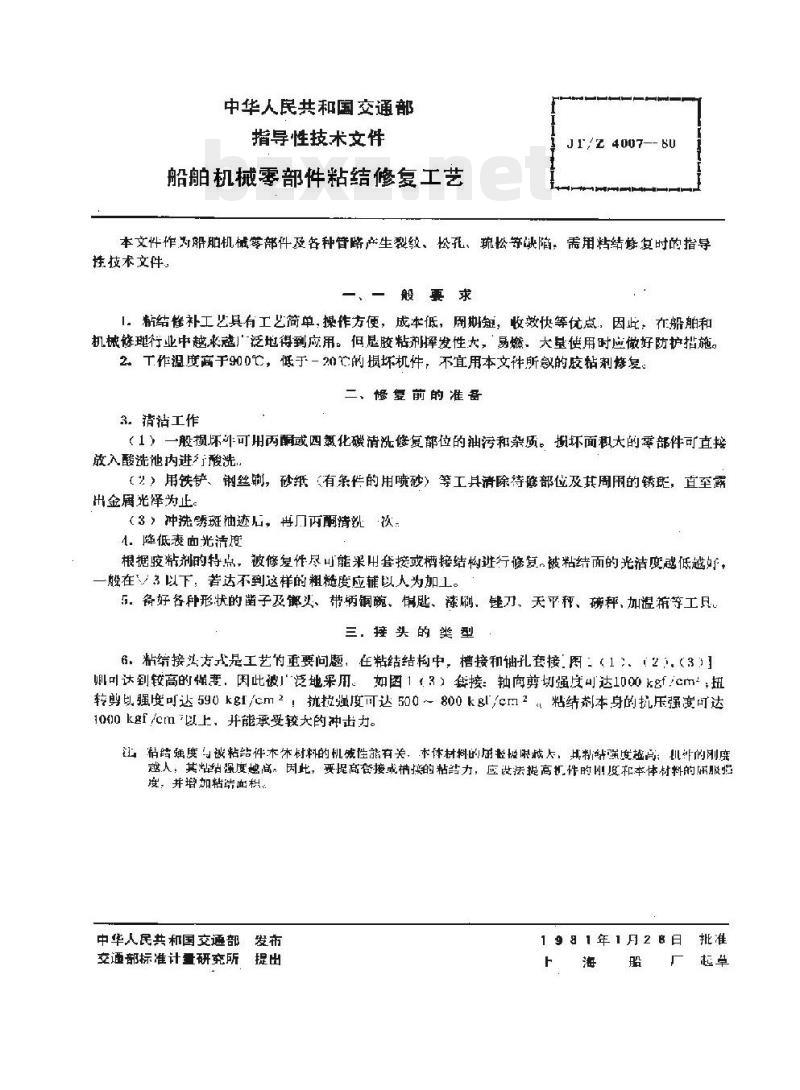

中华人民共和国交通部
指导性技术文件
船舶机械零部件粘结修复工艺
JT/Z 40K7--80
中华人民共和国交通部
指导性技术文件
船舶机械零部件粘结修复工艺
J1/Z 4007-- 80
本文件作为解期机械零部件及各种管踏产生裂纹、松孔、疏松等缺陷，需用粘结整复时的指导持技术文件。
一般要求
1，粘结筐补工具有工艺简单，操作方便，成车低，周期短，收效快等优点，因此，在船舶和机械修理行业中越来惑泛地得到应用。但是胶粘剂辉发性大，易燃，大量使用时应做好防护措施。2下作温度高于900℃，低于－20它的摄坏机件，不宜用本文件所敏的胶粘剂炼复。二、惨复前的准蚤
3清沾工作
（1）一般损坏斗可用丙酮或四氯化碳清洗偿复部位的油污和杂质。摄坏面积大的零部件可直接放入酸洗池内进行酸洗
（2）用铁铲、钢丝制，砂纸（有条件的用喷砂）等工具清除待谚部位及其周用的锈距，直至露出金属光泽为止。
（3）冲洗锈斑油迹后，再几丙酮清溉次。4.降低表面光法度
根据粘剂的特点，被修复件尽可能果出套接或槽接结构进行修复，被粘结面的光洁度感低越，一慌在／3以下，若达不到这样的粗糙度应辅以人为加工。5、备好各种形状的凿子及头、带柄铜碗、偶匙、漆刷、链刀、天平秤、磷秤、加温湿箱等工且三接头的类型

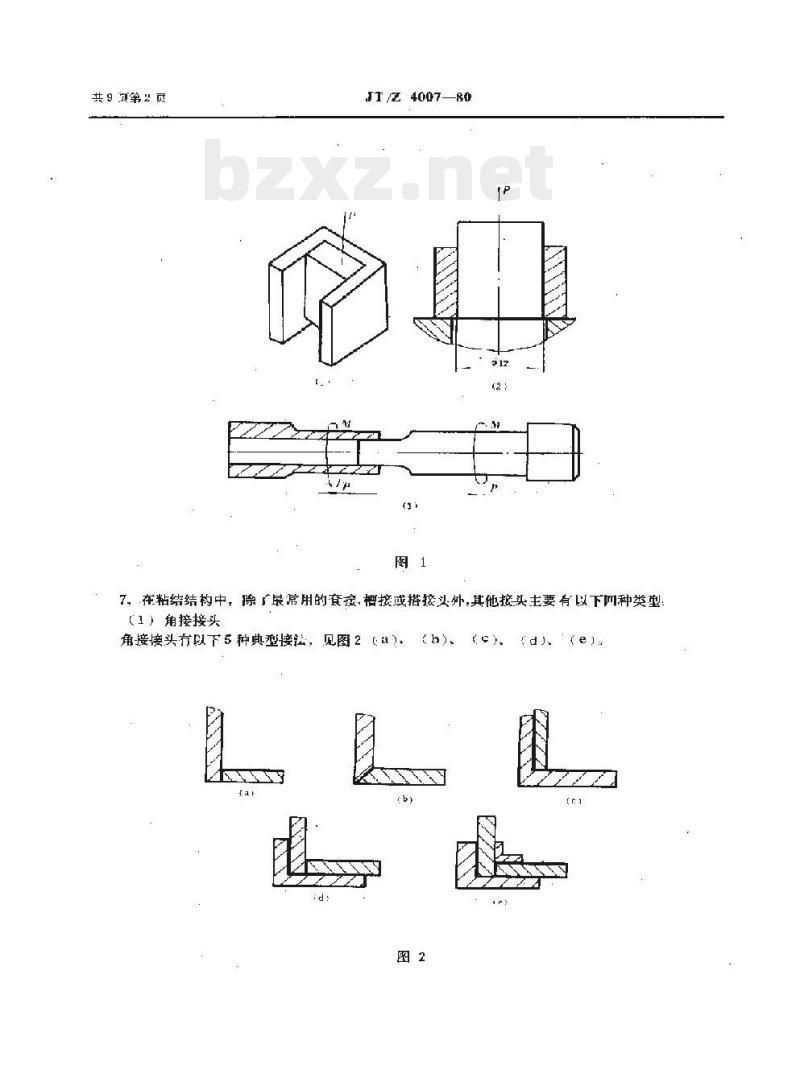

6，粘缩接头方式是工艺的重要问题，在粘结结构中，槽接和袖孔套接，图：（12，（3）可达到较高的懂变，因此被！泛地采用。如图13套接：轴向剪切强度可达1000kfcm，扭转剪以强度可达590kg1/cm2：抗拉强度可达500~800kl/cm2粘结剂本身的抗压强度可达1000 kf/cm“以上，并能承受较大的冲击力。让粘结强展被粘结件木木材的机械性能有关，本体树料的册整限越太，其剂缺强使越高；肌计的别虎越人，其战站强度高，因此，要促高套接或按的粘皆力，应设法提高机作的刚度和本体材料的届服噪度，并增加粘瑞血积。
中华人民共和国交通部发布
交通部标准计量研究所提出
1991年1月28日批准
共90第2页
JI z 400780
7、在粘结结构中，除『最常用的套接，槽接或搭接头外其他头主要有以下四种类型【1）角接接头
角接接头有以下5种典型接法，见图2（a）tb
JT/Z 4007--N0

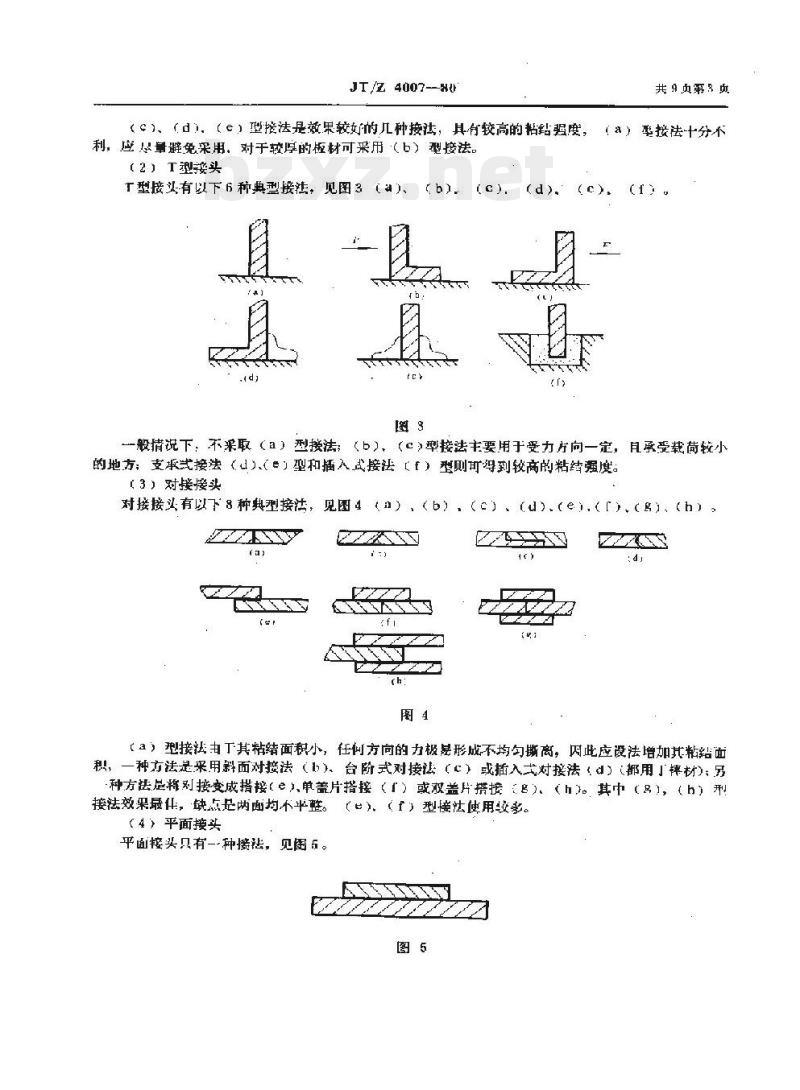

（c）、（d）。（e）型接法是效果较女的几种接法，其有较高的粘结弱度，利，应尽量避免采用。对于较厚的材可采用（b）型接法。（2）T型接头
T型接头有以下6种典型接法，见图3（a）、(b?r
共9 贞第5 贞
（）型接法分不
一般情说下，不采取（a）型接法；b）、（c>型接法主要用于受力向一定，且承受载荷较小的地方：支承武接法（）（）型和插入式接法【f）型则可得到较商的粘结强度。【3】对接接头
对接接头有以下8种型接法，见图4（n），（b），（）（u）（e），（『）、（g）、（h）ar
（a）型接法由丁其粘结面积小，任向方向的力极是形成不均勾撕离，因此应设法增如其粘结面积，一种方法是采用斜面对接法（）台阶式对接法（）或插入式对接法（d）（部用」捧材）：另种方法释刘接变成措接（e）单盖片搭接（1）或双盖片捞接）（h其中（8），（h）刑接法效果最任，缺点是两面均不半整。（e）（f）型接法使用收多。（4）平面接头
平面接头只有一种接祛，见图5。图5
具9 页第 4 页
JT/Z4007-80

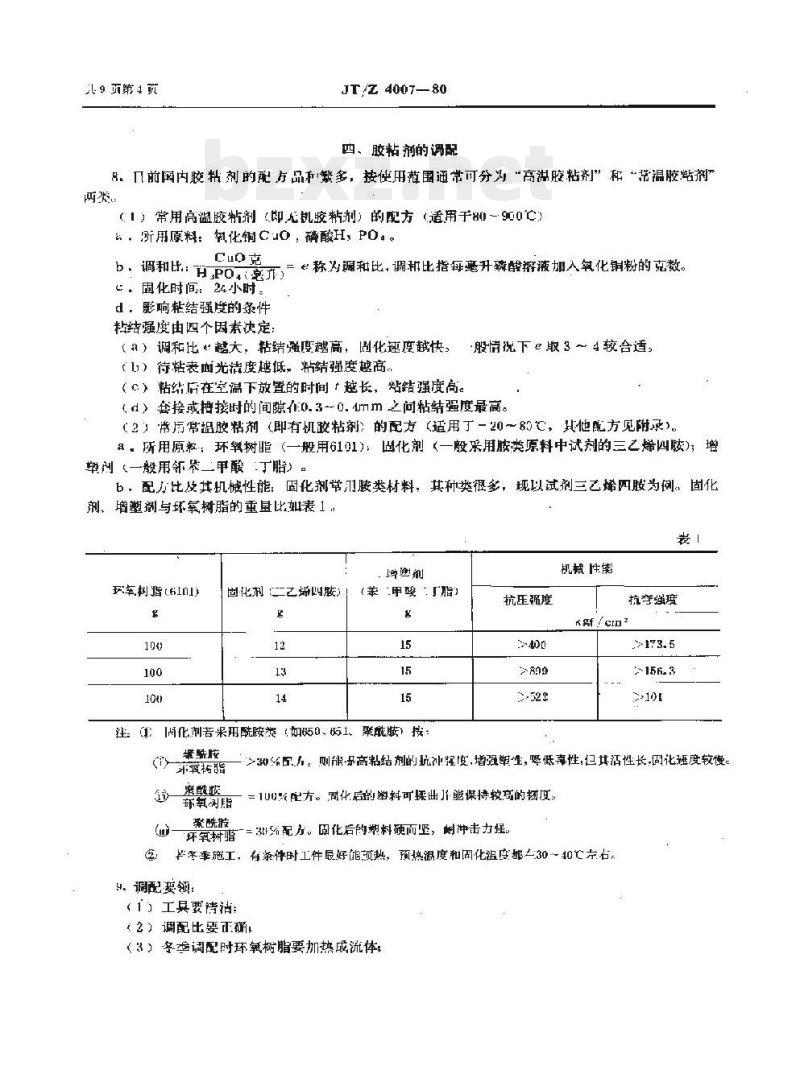

四、胶粘剂的调配
8，几前国内胶粘剂的配方品和繁多，按便用荐围通带可分为“高股粘剂”和“活温胶剂”两券
(1）常用高温胶粘剂（即,无机胶粘剂的配方（适用于剂一900它)·所用原料：轧化铜CuO，磷酸H，PO.。Cuo克
b，调和比：HPo毫）
二 e称为调和比，调种比指每毫升磷醛溶液加入氧化铜粉的克数。．固化时间：24小时。
d：影响结强的条性
粘结蝇度由四个因素决定：
（）调和比越大，粘结强度越高，剧化速度截快，般情况下取3～4较合适，（1）待粘表面光洁度越低，粘结强度越高（℃）粘结后在室温下放置的时间「越长，站锆强度高。（d）套接或括接时的间隙在:0.3-0.4mm之问粘结强度最高。（2）常厉常据胶粘剂（即有机政粘剂）的配方（适用丁-20～85℃，其他配方见附录）。a，所用原粗：环载树脂（一般用6101）：固化剂《一般采用胺类原料中试刻的三之烯四）；增塑剂（一般用邻装二甲酸丁脂）b，配力比及其机械性能：固化剂常引胺类材料，其种类褪多，现以试剂三乙烯四胺为例，固化剂、增塑剂与环氧树脂的重显比如表1，培迎剂
玖车翔指（61nl)
固化剂二艺烯四）
(苯·甲酸·『脂}
注01州化剂者米用酰胺类（如50.防1、翠能胺）按(iy
紧酰胺
卵氧柄脂
疼酸医
环氧测脂
抗王强度
机械性能
抗弯强度
kgf /cr
>给可人。则能-呆高粘结剂的抗冲捏度,增强塑性，哗低專性，但其活性长,固化趣度较慢。=1UU以配方。固化启的单料可操曲能保持较高的韧度环氧料酯“=35%配方。固化后阿塑料硬而竖，耐冲击力整。骤酰胺
@毕冬季施工，有条伴时工件晟好能须热，预热温度和固化温度部一3040它左右。9.调配萎领：
（）工具要读洁：
（2）调配比要正硼，
（3）冬季调配时环氧树脂要加热成流体：JT/ 7 4007—80
（一）在流体环氧中必须先加增塑剂揽拌后再加固化剂充分搅拌：（5）在没有固化前、胶粘剂严禁与求接触1．常据胶粘剂配方的阶加成分（称填料）共9页算5页
在胶粘剂的配方中，加上表2中的成分，不但能降低成本：而且能提高胶粘齐的机裁性能。附分
(填料）
石愧纤维、玻璃纤维
铁粉。石英粉、瓷粉
氧化、石膏糕
石棉鐵，硅胶粉
铝粉、铜粉、银粉
石蛋粉、二硫化钳
三氨化二塔
提高冲击强度，抗弯强质，
增可性
增强缅力
提高剂热件：增强粘结力
增加导热，导巾性
提高耐磨性
增强耐腐蚀性
五、修理方法及工艺
（与6101重景之比）
5 % --10%
40% -70%
20%-·30%
5 4~[00%
15%~25
11、根据机件的坏损理度、外形尺寸、工作条件，可采用以下几种修补方法，（1）型情修补法
教粉用于
生铁机件
现料缝间
隙大小而定
，悠补刘象：受小受压不大干10kgf/cm的零件，各种游壁亲壳、低玉容器，冷却系统，海水泵，循坏泵等，可采用此方法惨理。b、修理T艺：
（）谁备好修理用工其：狭凿，铠刀，砂纸，郵头等。（b）清工件找出裂纹难确位置：（c）用狭黄沿裂纹凿出\V”型槽、燕尾情或阶禅植，长度超过裂纹两端各5～1C川m，深度视零件厚度而定，在零件壁厚允许的情况下最好将裂纹全部凿去，以便消除应力避免裂纹进一步扩展（d）用丙酮或四氯化碳等有机溶剂仔细清洗裂数及隔部分【」在型糖内灌满配制好的胶粘剂。（「）自然燥{化）
（K）用链刀与砂纸进行表面修饰，达到要求为止如图6），然后进行水压试整。达工作主力即。
共9第号
JTZ4007-80
全部3
（I）壁厚3mm以下的机件可采取在裂纹处糊上玻璃布或用压敏胶缠止裂纹的方法，（」）若裂纹穿透，根据腐独情况，般在胶粘剂中加入填料后慎补裂纹处，然后在工件上涤1不加填料的腔粘剂，贴上耻离布，再涂上胶粘剂。（2）螺丝法
1，修理对象：气缸盖，气缸体，离心泵，增压馨螨壳等件有小的气孔时，可采取比法修理。b，修理工艺：
（a）清洗被修零件：确定气孔准确位置。（h）在气凡所在处者孔（钻义吉径剂人十气孔占径），钻全气孔底为止再用丝锥改丝（）用丙酮精洗螺钉及螺孔
（d）在螺钉及孔内涂上胶粘剂（高溢的零件可采用高湿配方+其他可采用氧树脂而酰胺类的
（）将途有胺粘剂的平端紧定螺钉（GB73一76）一只一只旅入螺孔（如图7）（）去除溢出胶粘剂并修平螺钉高出部。（是）固化片进行水压试验即可。（3）压让射法
a。修理对象：铸件组织疏松，全部渗漏情况下可采用此法进行修补，
b，修理工：
（）清洗零件的渗漏部位泛其周围，用压缩空气吹漆澡部位数分钟。
（b）川油枪或其他加压法将调配好的粘结剂强力注入工件所有硫松处。（C）固化后，再进行水压试验即可，（4）机械们固法
H，修补对象：铸铁零部件裂纹较多或穿孔较大时采用法效果比较好。图了
b修理工艺
机械切固法可分两种，一种是盖板式：盖板式的工艺比较简单，只费刨一块略人于裂纹面和的铁板，将裂纹表面及敏板表面清沾后涂上相应的咬站剂，然后用螺钉固定压紧卵可（如图8），间。
Jr40180
另一种足镶铁块：如被榜部位不允许高出其原来平面则用比方法修复。.u
【α）首先在穿孔处及裂缝处进行机械加工，加工成直槽（如图9丙种型兆）。共9第7页
（h）用与矶牛相同的材料,加1成一决大小相应的铁块，铁块与槽的间隙最仁.3→.1m㎡之（）用丙剿或四氯化碳清洁铁坎和直槽，并涂上胶粘剂，或从札中注入胶粘剂。（d）将铁块压入槽内，并清陈溢出的胶粘剂。）固化后进行录水试验，压力达5k&［/2,5）玻璃钢修补法
α，修理对，磁渐水脑蚀的一些泵休，管系，产生潼漏或穿孔可米用此法修补b.格理T.
，）清洁待修件，将渗溺处、穿孔处及其周周月粗砂纸等工其将铁锈清除到露出金展光泽为止，然后而丙酮清溉下净。
（）在修补处及其附近涤上调的胶销剂1.c）用玻璃带按顺时方向螺施形机紧（一股使用序c.12～015mm，宽为～50mm的玻璃带）再在坡璃节外面若干处绕上丝并扎紧，起固龙作用（钢丝先要除去表面的氧化物或池污）（以），在瑙布外前再涂二一层胶料剂，然后再按反正针方向烧上一层玻带，也用销丝扎紧以后偿绕一层玻璃带，既婴涂上一层茂粘剂扎！一层钾丝（如图101区冈区来
「指教键长度。
共9第8贞
JT/Z 4007.-- 80
（）最后，在皱带上涂上一层胶粘剂，固化后印成-（f）玻璃带的圈数或层数视裂纹人小和管壁厚度而定。一般管壁厚度在4mm以下，蚀孔211，玻璃带需绕二圈，盖率为-
管壁越厚或腐蚀孔越大，玻膚带缠的层数就应相应增加：么）若机概强度要求高，则也可采取加温加压法，同付在机制时尽量排除气泡，在保证胶渗遗玻璃带的情说下，必须把多余的胶液制去，使制品含胶量降低，（6）金属补漏剂法
a，惨难对象二渗漏的气缸会，增压器蜗尧，可采取此法修理6、配方：
每公斤全属补南剂
白性胶粉
三氧化二铁
石英粉
(Fc20:)
k碱（NaOH）20%
氢水（NH.OH)（1:4)
27n月3. 3克
270日2.4克
5016克
70毫升（）
适量滴至pH中性
水破璃模激2.3-2.6比重1.2~1.551000克
，配制步
（a）称3.3Fe.0、2.4#102，入适量的酒精和水充分搅择15分钟（b）称最明矾5加入近量的水，加热到和左右搅拌解（）将（h）加入a）充分搅拌，然后加NIH（约1：4），调至巾性（或偏碱件）（d）主滤，充分洗涤，沉淀。
（）以16克白效粉加至7℃皇升浓度为20%的Na0H溶校中不断搅拌（f）把洗好的淀物入（）十
【）把（F）加人到称好的水坡璃中充分搅拌成均划的悬浊液。l，修复工艺，
（）滑洗鼓修件，丢除渗漏部位的铁锈，确定捧溉的确切位置。（b）将配制好的补漏剂装入容器内，然后将容器放入8C左右的热水中，用象将补漏剂压入渗溺部位，首至不漏，似持臣力半小时即可：降
坏氧树脂重显
乙二暖
J/7. 4007
常温固化粘结剂的一鼠配方（供琴考)固化剂
二乙燥二胺
四乙烯五胺
多乙领多胺
问苯二按下载标准就来标准下载网
重量己
12 ~14
18 - 20
境型剂
邻莱二干龄三丁脂
共？页第9页
固化央、服毒
挥发性大
择性性大
萃、耐温较高
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
