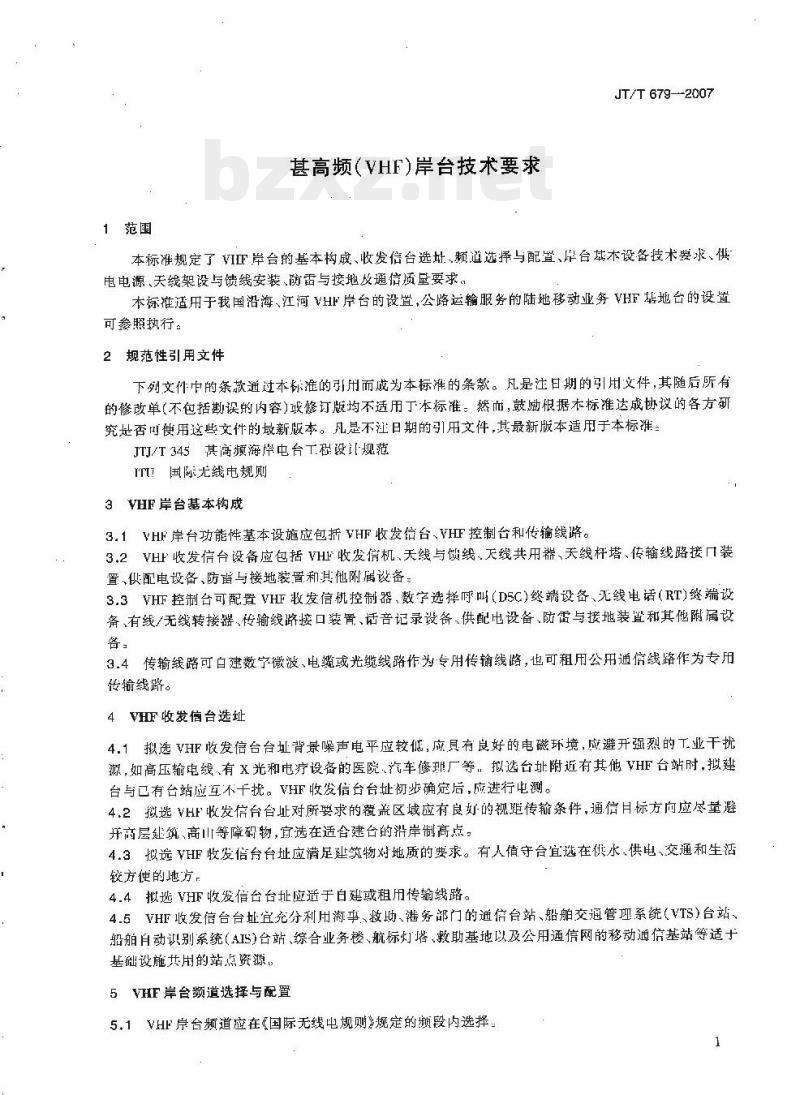

JT/T 679-2007 甚高频（VHF）岸台技术要求 代替 JT/T 4609-1991 中华人民共和国交通部 2007.04.03 发布 2007.08.01 实施 1 范围 本标准规定了VHF岸台的基本构成、收发信台选址、频道选择与配置、岸台基本设备技术要求、供电电源、天线架设与馈线安装、防雷与接地及通信质量要求。本标准适用于我国沿海、江河VHF岸台的设置，公路运输服务的陆地移动业务VHF基地台的设置可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准。然而，鼓励根据本标准达成协议的各方研究是否继续使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 参考文件：JT/T 345《高频海岸电台通信设备技术规范》、国际无线电规则。 3 VHF岸台基本构成 3.1 VHF岸台功能性基本设施应包括VHF收发信机，VHF控制台和传输线路。 3.2 VHF收发信机设备应包括VHF收发信机、天线与馈线、天线共用幕、天线杆塔、传输线路接装置、供配电设备、防雷与接地装置和其他附属设备。 3.3 VHF控制台可配置VHF收发信机控制器、数字选择呼叫（DSC）终端设备、无线电话（RT）终端设备、有线/无线转接器、传输线路接口装置、话音记录设备、供配电设备、防雷与接地装置和其他附属设备。 3.4 传输线路可建设数字微波、电缆或光缆线路作为专用传输线路，也可租用公用通信线路作为专用传输线路。 4 VHF收发信台选址 4.1 拟选VHF收发信台台址背景噪声电平应较低，应具有良好的电磁环境，应避开强烈的工业干扰源，如高压输电线、有X光和电疗设备的医院、汽车修理厂等。拟选台址附近有其他VHF台站时，拟建台与已有台站应互不干扰。VHF收发信台台址初步确定后，应进行电测。 4.2 拟选VHF收发信台台址对所要求的覆盖区域应有良好的视距传输条件，通信方向应尽量避开高层建筑、高山等障碍物，宜选在适合建台的沿岸制高点。 4.3 拟选VHF收发信台台址应满足建筑物对地质的要求。有人值守台宜选在供水、供电、交通和生活较方便的地方。 4.4 拟选VHF收发信台台址应适于建设或租用传输线路。 4.5 VHF收发信台台址宜充分利用军事、救助、港务部门的通信站、船舶交通管理系统（VTS）台站、船舶自动识别系统（AIS）台站、综合业务楼、航标灯塔、救助基地以及公用通信网的移动通信基站等适于基础设施共用的站点资源。 5 VHF岸台频道选择与配置 5.1 VHF岸台频道应在《国际无线电规则》规定的频段内选择。 5.2 VHF岸台的工作频道，可选择单工和（或）双工工作频道。 5.3 对沿岸水域连续覆盖的多座VHF岸台，各台频道可隔台复用。 5.4 配置多于两个频道的VHF岸台，应选择非三阶互调干扰的频道组。 5.5 拟选频道的互调产物辐射功率应不高于杂散辐射功率的限值。 5.6 从事遇险安全通信业务和日常通信业务的VHF岸台，应配置一个RT遇险安全呼叫监听频道（VHF CH16）和适量工作频道。位于重要港口或船舶交通繁忙水域从事遇险安全通信业务的VHF岸台，还应配置DSC遇险呼叫监听频道（VHF CH70）。 5.7 从事VTS业务的VHF岸台，可配置一个RT专用呼叫监听频道、一个RT遇险安全呼叫监听频道（VHF CH16）和适量工作频道。 5.8 从事港口业务和专用业务的VHF岸台，可配置一个RT专用呼叫监听频道（不宜为VHF CH16）和适量工作频道。 5.9 从事多种业务的VHF岸台，可参照上述条款配置频道。 6 基本设备技术要求 VHF岸台基本设备的可用率应大于99.9%。 6.1 VHF收发信机技术指标 - 频率范围：156.000 MHz ~ 174.000 MHz - 发射类型：DSC、RT - 工作方式：同频单工、异频单工、双工 - 频率容限：25 kHz - 输出功率：50W（配合路器时应小于 100W，可调） - 调制指数：2 ± 0.2 - 容许调制频偏：± 5 kHz - 占用带宽：16 kHz - 谐波辐射：6 dB/octave - 杂散辐射：≤ 26 dBm - 音频响应：300 Hz ~ 3000 Hz (6 dB/octave) - 音频失真系数：3% - 接收灵敏度 (SINAD=12dB)：0.35 μV - 邻道抑制：> 80 dB - 寄生抑制：> 90 dB - 五阶抑制：> 80 dB - 抗大信号阻塞：> 100 dB - 反向辐射：2×10⁻⁷ W - 射频输入阻抗：50 Ω - 静噪关闭时间：500 ms - 静噪启动时间：150 ms - 静噪控制：可自动和人工 - 音频响应：300 Hz ~ 3000 Hz - 音频失真系数：3% 6.2 VHF收发信机控制器技术指标 - 控制性能：全面板遥控、监测、显示 - 信号显示：可显示多个信道的信号强度 - 输入/输出阻抗：600 Ω / 40 dBm (可调) - 输入电平：-10 dBm ~ +10 dBm (可调) - 输出电平：-10 dBm ~ +10 dBm (可调) - 接口种类：音频、RS-232C 和 (或) RS-422 及 RJ-45 等 - 保护性能：具有过热、过流、过压保护 6.3 有线/无线转接器技术指标 - 设备连接：无线侧连接收发信机，有线侧连接自动电交换机或专用电话系统 - 转接方式：人工和 (或) 自动 - 中音衰减 (800 Hz)：60 dB - 混合电路平衡度 (800 Hz)：50 dB - 静态电路噪声电平：70 dBuV - 有线侧阻抗：600 Ω - 无线侧阻抗：50 Ω - 有线侧电平：-10 dBm ~ +10 dBm (可调) - 无线侧电平：-20 dBm ~ +10 dBm (可调) - 音频响应：300 Hz ~ 3000 Hz - 音频失真系数：3% 6.4 无线电话终端设备技术指标 - 设备连接：无线侧连接VHF收发信机控制器，有线侧连接有线/无线转接器 - 基本功能：信号监视和话音信号处理 - 话音处理方式：可选用 VOX 或人工处理 - 回声抑制：可选用 - 回声时延：启动时间 < 0.5 s，释放时间 < 1 s - 音频响应：300 Hz ~ 3000 Hz - 音频失真系数：3% - 监听和显示：可监听和显示无线侧信号强度 - 接口种类：音频、RS-232C、RS-422 及 RJ-45 等 - 输入/输出阻抗：600 Ω - 输入电平：-10 dBm ~ +10 dBm (可调) - 输出电平：-10 dBm ~ +10 dBm (可调) - 启动时间 (1000 Hz)：20 ms - 释放时间：150 ms - 音频响应：300 Hz ~ 3000 Hz - 音频失真系数：3% 6.5 VHF DSC 终端设备
