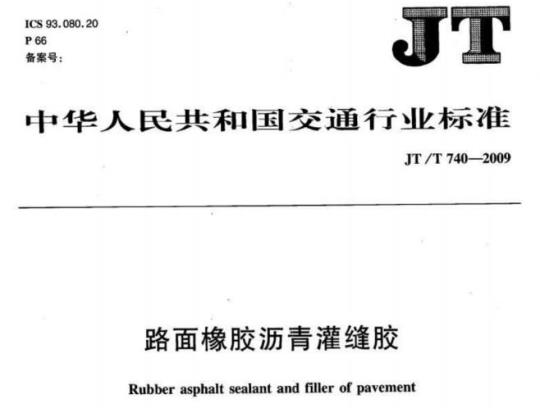

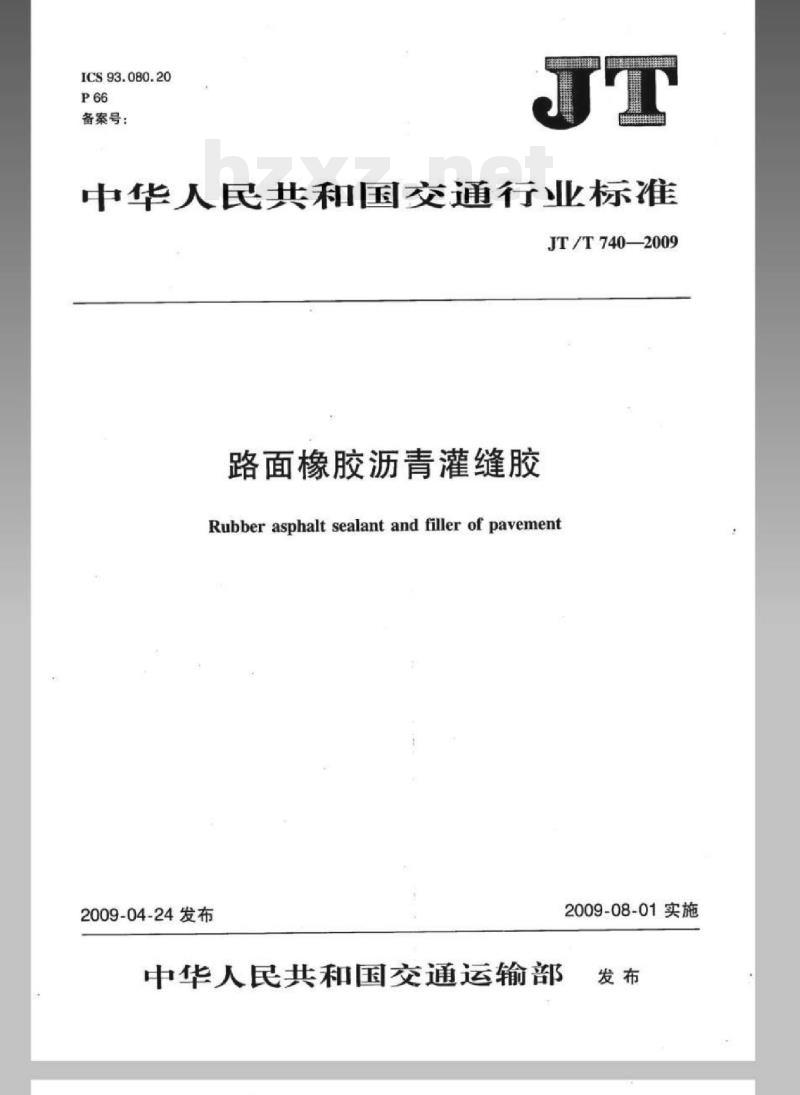

JT/T 740-2009 路面橡胶沥青灌缝胶

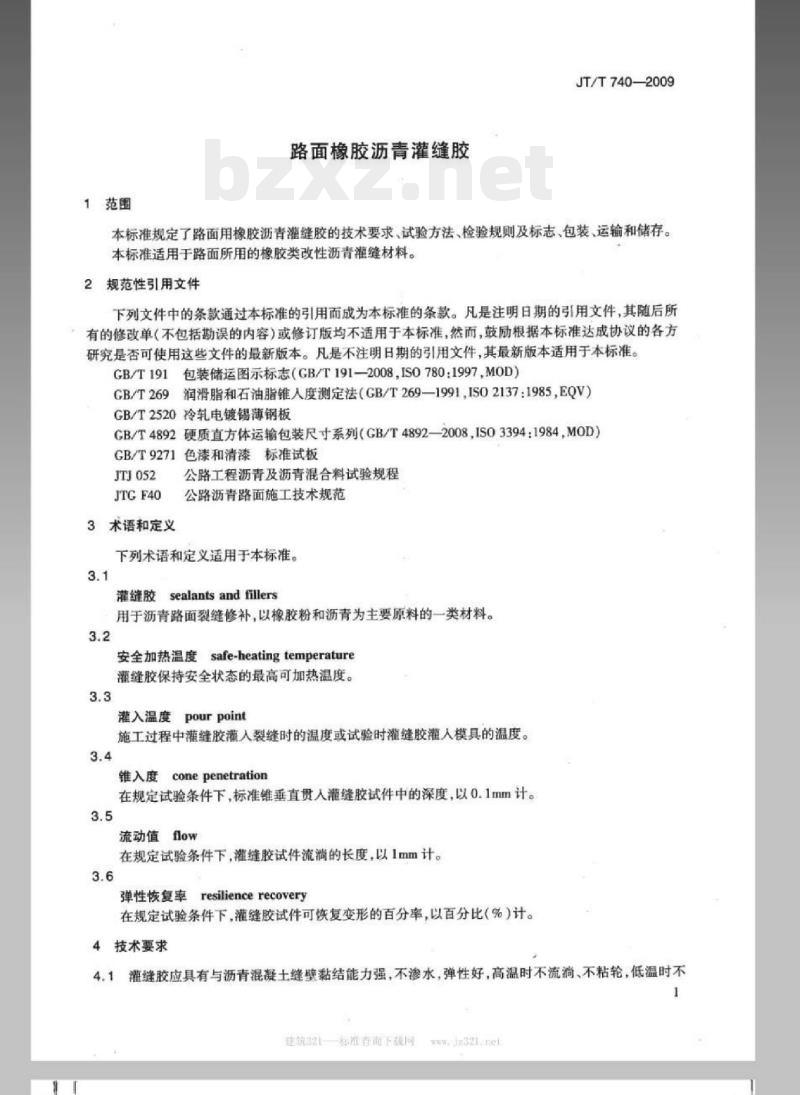

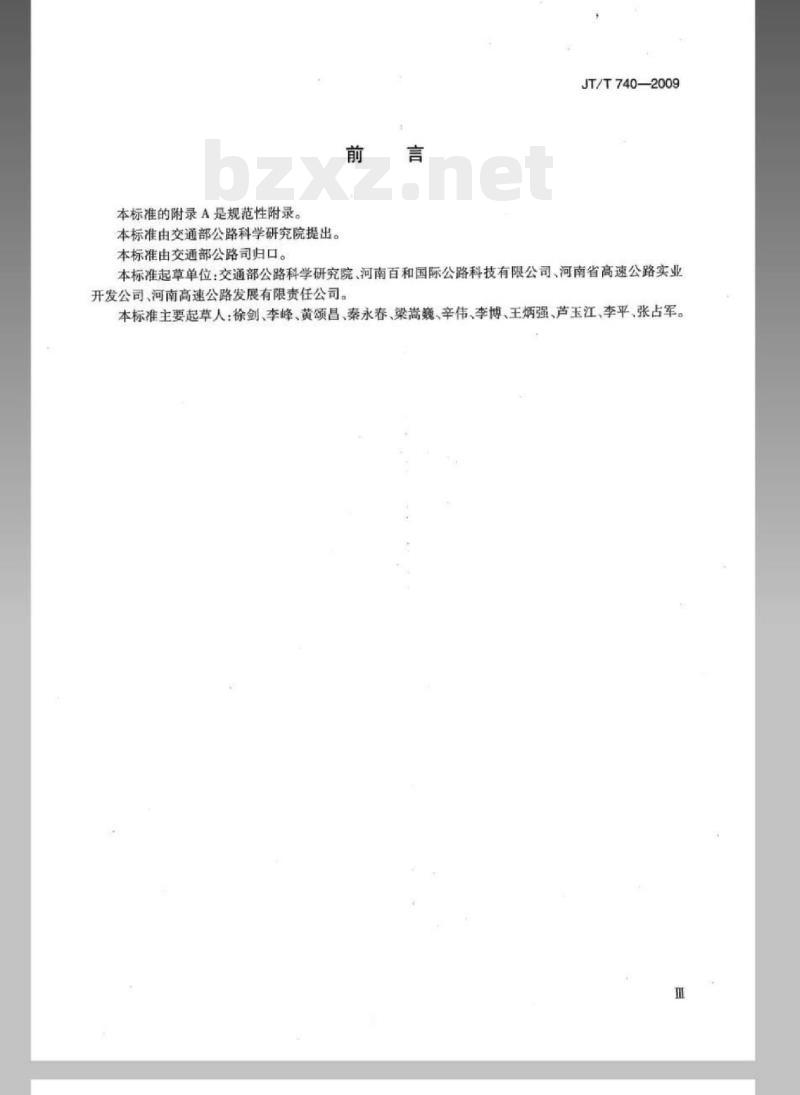

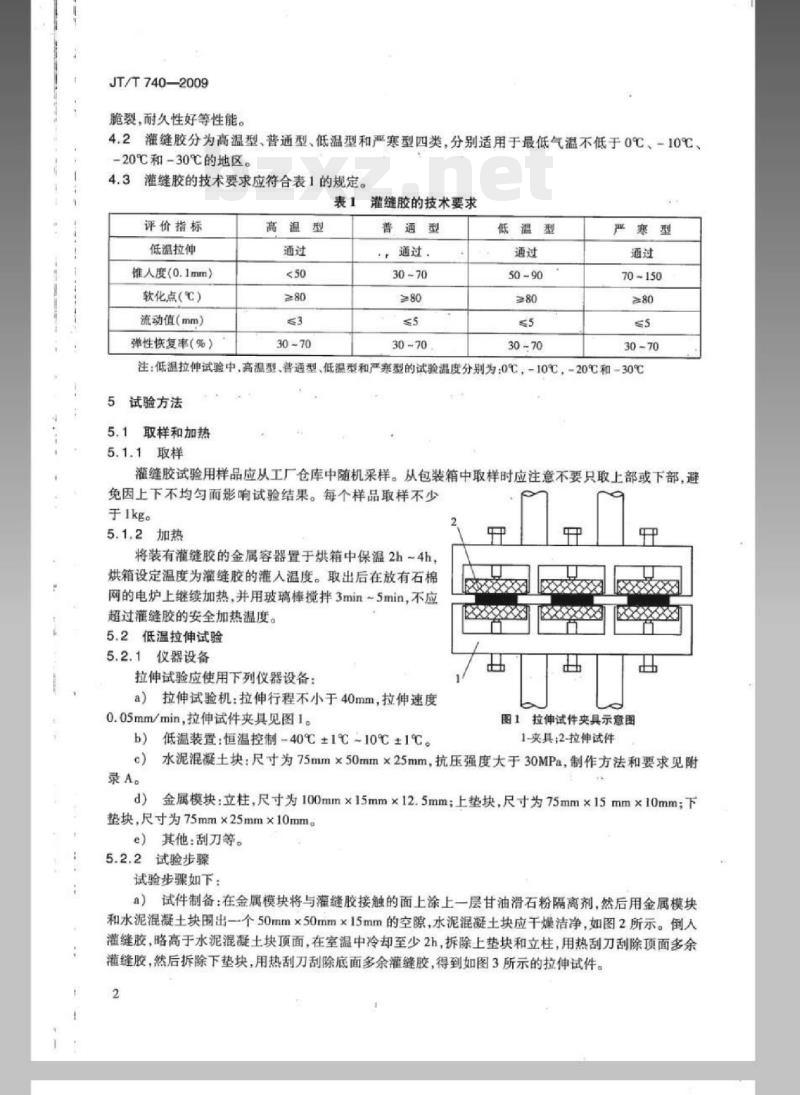

JT/T740-2009 路面橡胶沥青灌缝胶 中华人民共和国交通运输部发布 2009-04-24发布 2009-08-01实施 前言 本标准由交通运输部公路科学研究院提出，交通运输部公路司归口。本标准起草单位为：交通部公路科学研究院、河南百和国际公路科技有限公司、河南省高速公路实业开发公司、河南高速公路发展有限责任公司。主要起草人：徐剑、李峰、黄颂昌、秦永春、梁嵩巍、辛伟、李博、王炳强、芦玉江、李平、张占军。 1 范围 本标准规定了路面用橡胶沥青灌缝胶的技术要求、试验方法、检验规则及标志、包装、运输和储存。本标准适用于路面所用的橡胶类改性沥青灌缝材料。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： - GB/T 191 包装储运图示标志 - GB/T 269 润滑脂和石油脂锥入度测定法 - GB/T 2520 冷轧电镀锡薄钢板 - GB/T 4892 硬质直方体运输包装尺寸系列 - GB/T 9271 色漆和清漆标准试板 - JTJ 052 公路工程沥青及沥青混合料试验规程 - JTGF 40 公路沥青路面施工技术规范 3 术语和定义 下列术语和定义适用于本标准。 3.1 灌缝胶 (sealants and fillers)：用于沥青路面裂缝修补，以橡胶粉和沥青为主要原料的一类材料。 3.2 安全加热温度 (safe-heating temperature)：灌缝胶保持安全状态的最高可加热温度。 3.3 灌入温度 (pour point)：施工过程中灌缝胶灌入裂缝时的温度或试验时灌缝胶灌入模具的温度。 3.4 锥入度 (cone penetration)：在规定试验条件下，标准锥垂直进入灌缝胶试件中的深度，以0.1mm计。 3.5 流动值 (flow)：在规定试验条件下，灌缝胶试件流动的长度，以1mm计。 3.6 弹性恢复率 (resilience recovery)：在规定试验条件下，灌缝胶试件可恢复变形的百分率，以百分比（%）计。 4 技术要求 4.1 灌缝胶应具有与沥青混凝土缝壁黏结能力强、不渗水、弹性好、高温时不流动、不粘轮、低温时不脆裂、耐久性好等性能。 4.2 灌缝胶分为高温型、普通型、低温型和严寒型四类，分别适用于最低气温不低于0℃、-10℃、-20℃和-30℃的地区。 4.3 技术要求指标如下： - 高温型：锥入度 50 (0.1mm)；软化点 ≥80℃；流动值 3mm；弹性恢复率 30%~70%。 - 普通型：锥入度 50~80 (0.1mm)；软化点 ≥80℃；流动值 5mm；弹性恢复率 30%~70%。 - 低温型：锥入度 50~90 (0.1mm)；软化点 ≥80℃；流动值 8mm；弹性恢复率 30%~70%。 - 严寒型：锥入度 70~150 (0.1mm)；软化点 ≥80℃；流动值 8mm；弹性恢复率 30%~70%。 注：低温拉伸试验中，高温型、普通型、低温型和严寒型的试验温度分别为：0℃、-10℃、-20℃和-30℃。 5 试验方法 5.1 取样和加热 5.1.1 取样：灌缝胶试验用样品应从工厂仓库中随机采样。从包装箱中取样时应注意均匀，避免因上下不均而影响试验结果。每个样品取样不少于1kg。 5.1.2 加热：将装有灌缝胶的金属容器置于烘箱中，设定温度为灌入温度，保温2h~4h。取出后在放有石棉网的电炉上继续加热，并用玻璃棒搅拌3min~5min，不应超过灌缝胶的安全加热温度。 5.2 低温拉伸试验 5.2.1 仪器设备： a) 拉伸试验机：拉伸行程不小于40mm，拉伸速度0.05mm/min。 b) 低温装置：恒温控制在-40℃±1℃~10℃±1℃。 c) 水泥混凝土块：尺寸为75mm×50mm×25mm，抗压强度大于30MPa。 d) 金属模块、垫块、刮刀等。 5.2.2 试验步骤： a) 试件制备：在金属模块与接触面上涂上一层甘油/滑石粉隔离剂，用金属模块和水泥混凝土块围出一个50mm×50mm×15mm的空隙。倒入灌缝胶并略高于混凝土块顶面，在室温中冷却至少2h。拆除多余灌缝胶，得到拉伸试件。 b) 低温拉伸：在规定温度条件下将试件保温不少于4h，以0.05mm/min的速度进行拉伸。完成50%拉伸量（即7.5mm）后，在30min内将试件取出。 c) 重新压缩：观察试件及连接面有无明显裂缝（长度大于6mm则视为失效）。若无明显裂缝，将试件侧翻，置于室温下利用重力使灌缝胶重新压缩回原样。 d) 重新拉伸：按步骤b)重新进行低温拉伸。 5.2.3 试验结果：经过三个拉伸循环后，若试件及连接面无裂缝（裂缝长度≤6mm）则判定为合格。采用三个试件平行试验，全部合格为试验通过。 5.3 锥入度试验 5.3.1 仪器设备：包括锥入度试验仪（采用沥青针入度仪改装）、标准锥、平底玻璃皿、大盛样皿、秒表、温度计、恒温水槽等。 5.3.2 试验步骤：按GB/T269进行。将灌入温度的灌缝胶倒入大盛样皿并排除气泡，冷却后移入25℃±0.5℃的恒温水槽中1.5h~2h。调节仪器水平，使标准锥尖刚好与试件表面接触，记下标准锥自由落下5s时的锥入深度（0.1mm）。 5.3.3 试验结果：同一试件平行试验三次，测点间距要求：测点距试件边缘不应小于13mm。结果取平均值（要求重复性试验精度偏差不超过平均值的15%）。 5.4 软化点 软化点试验按照JTJ052中的T0606沥青软化点试验进行。 5.5 流动试验 流动试验
