JT/T 646.4-2016 公路声屏障第4部分:声学材料技术要求及检测方法

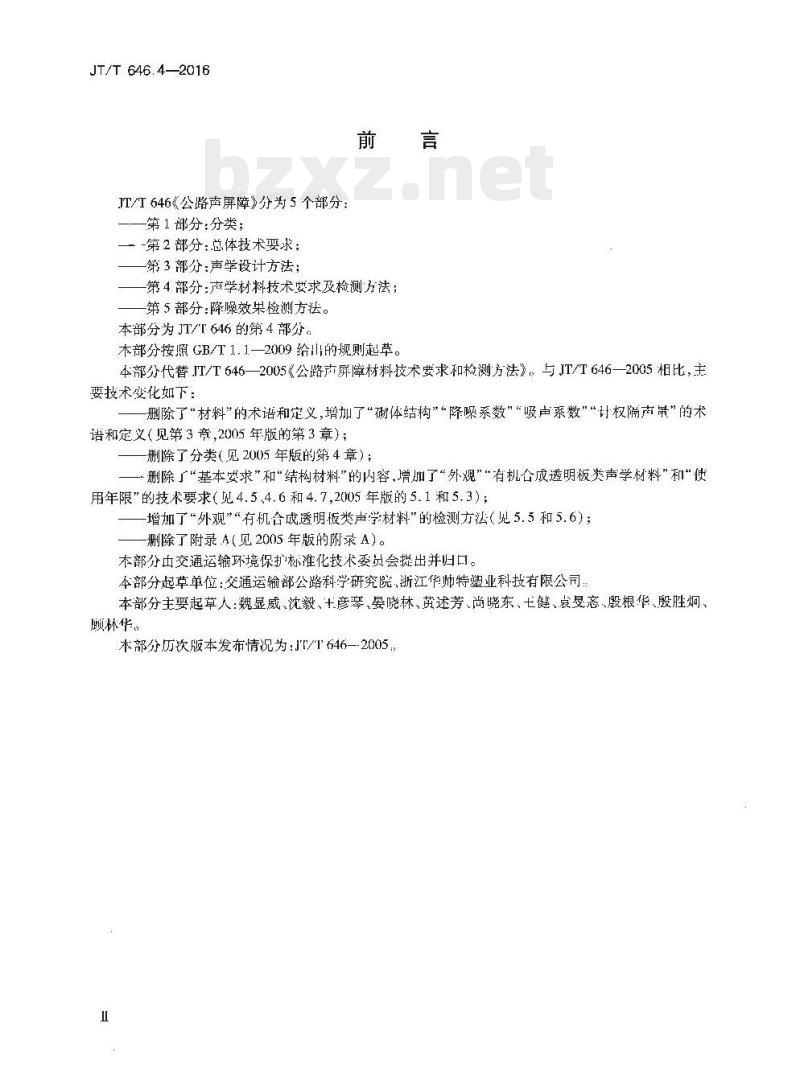

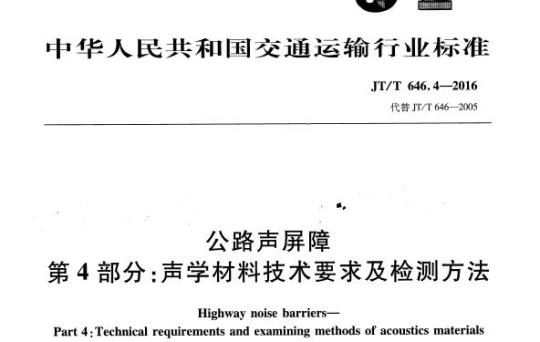

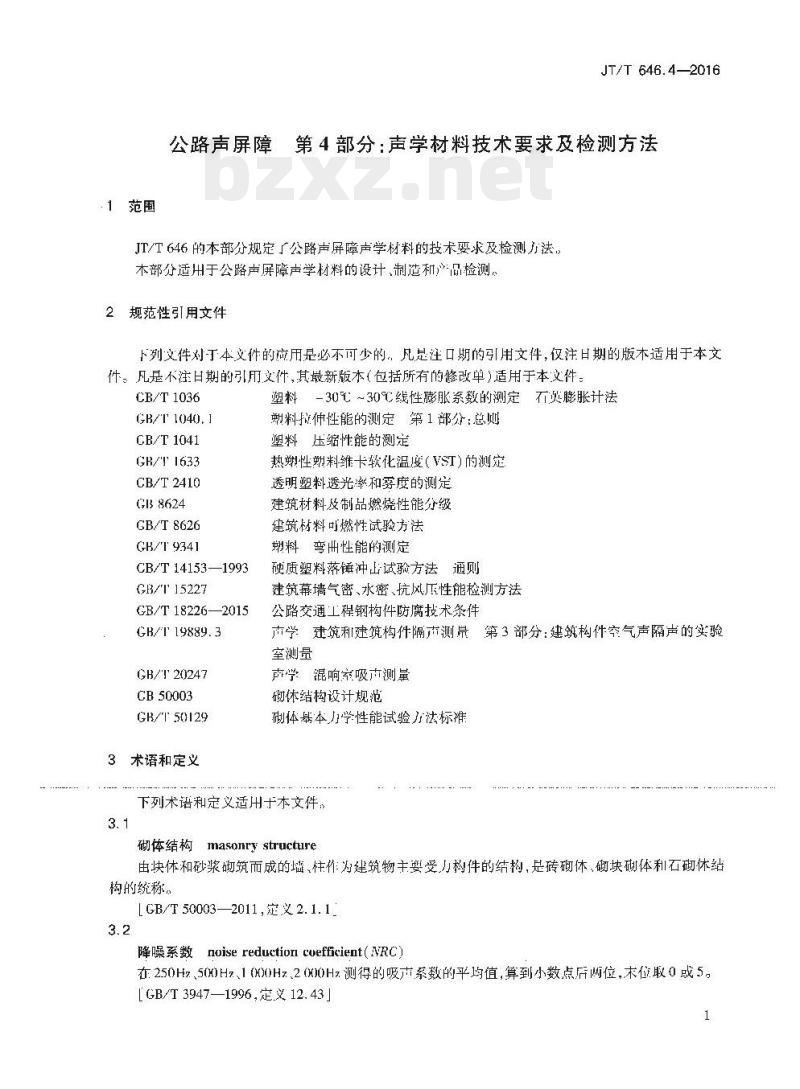

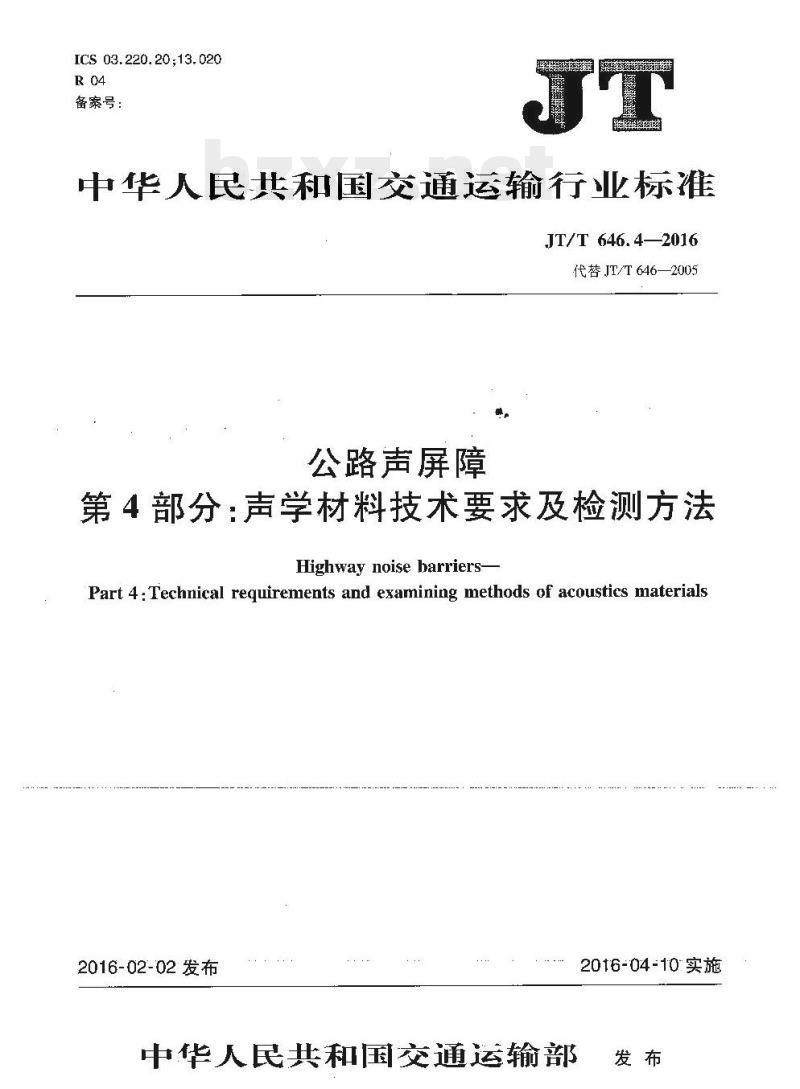

中华人民共和国交通运输行业标准 JT/T 646.4—2016 代替 JT/T 646—2005 公路声屏障 第4部分：声学材料技术要求及检测方法 Highway noise barriers- Part 4: Technical requirements and examining methods of acoustic materials 2016-02-02 发布 2016-04-10 实施 中华人民共和国交通运输部 前言 JT/T 646《公路声屏障》分为5个部分： 第1部分：分类； 第2部分：总体技术要求； 第3部分：声学设计方法； 第4部分：声学材料技术要求及检测方法； 第5部分：降噪效果检测方法。 本部分为JT/T 646的第4部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。本部分代替 JT/T 646—2005《公路声屏障材料技术要求和检测方法》。与 JT/T 646—2005 相比，主要技术变化如下： 删除了“材料”的术语和定义，增加了“砌体结构”“降噪系数”“吸声系数”“计权隔声量”的术语和定义（见第3章，2005年版的第3章）；删除了分类（见2005年版的第4章）；删除了“基本要求”和“结构材料”的内容，增加了“外观”“有机合成透明板类声学材料”和“使用年限”的技术要求（见4.5.4.6和4.7，2005年版的5.1和5.3）；增加了“外观”“有机合成透明板类声学材料”的检测方法（见5.5和5.6）；删除了附录4（见2005年版的附录A）。 本部分中交通运输环境保护标准化技术委员会提出并归口。本部分起草单位：交通运输部公路科学研究院、浙江华帅特塑业科技有限公司。本部分主要起草人：魏显威、沈毅、十彦琴、晏晓林、述芳、尚晓东、齐健、哀戛忘、殷根华、殷胜炯、颐林华。 本部分历次版本发布情况为：JT/T 646.4—2005。 1 范围 JT/T 646.4—2016 公路声屏障 第4部分：声学材料技术要求及检测方法 JT/T 646的本部分规定了公路声屏障声学材料的技术要求及检测方法，本部分适用于公路声屏障声学材料的设计、制造和产品检测。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1036 GB/T 1040 GB/T 1041 GB/T 1633 GB/T 2410 GB/T 8624 GB/T 8626 GB/T 9341 GB/T 14153 GB/T 15227 GB/T 18226—2015 GB/T 19889.3 GB/T 20247 GB 50003 GB/T 50129 3 术语和定义 下列术语和定义适用于本文件： 3.1 砌体结构 masonry structure 由块体和砂浆砌筑而成的墙、柱，作为建筑物主要承重构件的结构，是砖砌体、砌块砌体和石砌体结构的统称。 3.2 降噪系数 noise reduction coefficient (NRC) 在250Hz、500Hz、1000Hz、2000Hz测得的吸声系数的平均值，算到小数点后两位，末位取0或5。 3.3 吸声系数 sound absorption coefficient 在给定频率和条件下，被界面（表面）或介质吸收的声功率，加上经过界面（墙或间壁等）透射的功率所得的和数，与入射声功率之比；一般其测量条件和频率应加以说明。吸声系数等于损耗系数与透射系数之和。 3.4 计权隔声量 weighted sound reduction index 由1/3倍频程中心频率为125Hz~4000Hz的传声损失按标准方法计算得出的隔声单值评价量。 4 技术要求 4.1 声学性能 非透明声屏障声学材料的计权隔声量应不小于26dB，透明声学材料的计权隔声量应不小于20dB。其有吸声性能要求的声学材料，其降噪系数应不小于0.60。 4.2 力学性能 4.2.1 抗风压性能 声屏障声学材料不应产生功能障碍、永久变形或损坏，其最大弹性挠度不应超过L/300（L为声学材料最大使用长度，下同），残余变形不应超过L/600。 4.2.2 抗冲击性能 声屏障声学材料承受30J±1J能量的冲击后，应达到如下要求： 1）损坏只限在结构的表面部分，内部构件不造成损坏或平移断层； 2）冲击钢球不能穿透空腔构件的外壁，但允许呈裂缝状且长度小于50mm的局部损坏； 3）对于脆性材料表面允许坑状的局部损坏，但坑深度应小于20mm，当外壁厚度小于20mm时，坑深度应小于外壁厚度。 4.2.3 强度 采用砌体结构的声屏障，声学材料的强度应符合GB 50003材料下限值要求。 4.3 防腐性能 声屏障声学材料的防腐性能应符合 GB/T 18226—2015 中第3.4、5章的规定。 4.4 防火性能 声屏障声学材料的燃烧性能等级应满足 GB 8624 中B级及以上要求。 4.5 外观 声屏障声学材料的表面应平整，不应有脱膜、伤痕、皱皮、流坠、气泡及色泽不等缺陷。 4.6 有机合成透明板类声学材料 声屏障采用有机合成透明板类声学材料，除应符合4.1～4.5的要求外，还应符合下表的要求： 表1 有机合成透明板类声学材料其他要求 序号 | 指标 | 技术要求 1 | 透光率 (%) | $ge$ 90 2 | 使用年限 | 10年（使用10年后，下降率 $le$ 10%） 3 | 断裂伸长率 (%) | $ge$ 70 4 | 拉伸强度 (MPa) | $ge$ 3100 5 | 弯曲强度 (MPa) | $ge$ 50.0 6 | 弹性模量 (MPa) | $ge$ 110 5 检测方法 5.1 声学性能 5.1.1 声屏障声学材料的计权隔声量的检测按照 GB/T 19889.3 的规定进行。 5.1.2 声屏障声学材料的降噪系数的检测按照 GB/T 20247 的规定进行。 5.2 力学性能 5.2.1 抗风压性能 声屏障声学材料抗风压性能的检测按照 GB/T 15227 中的有关规定进行，试件的安装和受力状态应和实际相符；检测压力分级升降，每级升、降压力不超过250Pa，每级压力作用时间不少于10s。 5.2.2 抗冲击性能 声屏障声学材料抗冲击性能的检测按照 GB/T 14153 中的A法进行。抗冲击性能的测试装置、测试方法和试样制品均应符合 GB/T 14153 中板材或硬质塑料类部件试验方法的规定。 5.2.3 强度 砌体结构声学材料的强度检测按照 GB/T 50129 的规定进行。 5.3 防腐性能 按照 GB/T 18226—2015 中第6章的规定进行检测。 5.4 防火性能 按照 GB/T 8626 的规定进行检测。 5.5 外观 外观检测照度应不低于200 lx。 5.6 有机合成透明板类声学材料 5.6.1 透光率：按照 GB/T 2410 的试验方法进行测试。 5.6.2 断裂伸长率、拉伸强度：按照 GB/T 1040.1 的试验方法进行测试。 5.6.3 弯曲强度：按照 GB/T 9341 的试验方法进行测试。 5.6.4 弹性模量：按照 GB/T 1041 的试验方法进行测试。 5.6.5 线性热膨胀系数：按照 GB/T 1036 的试验方法进行测试。 5.6.6 软化温度：按照 GB/T 1633 的试验方法进行测试。 参考文献 JT/T 646.4—2016
