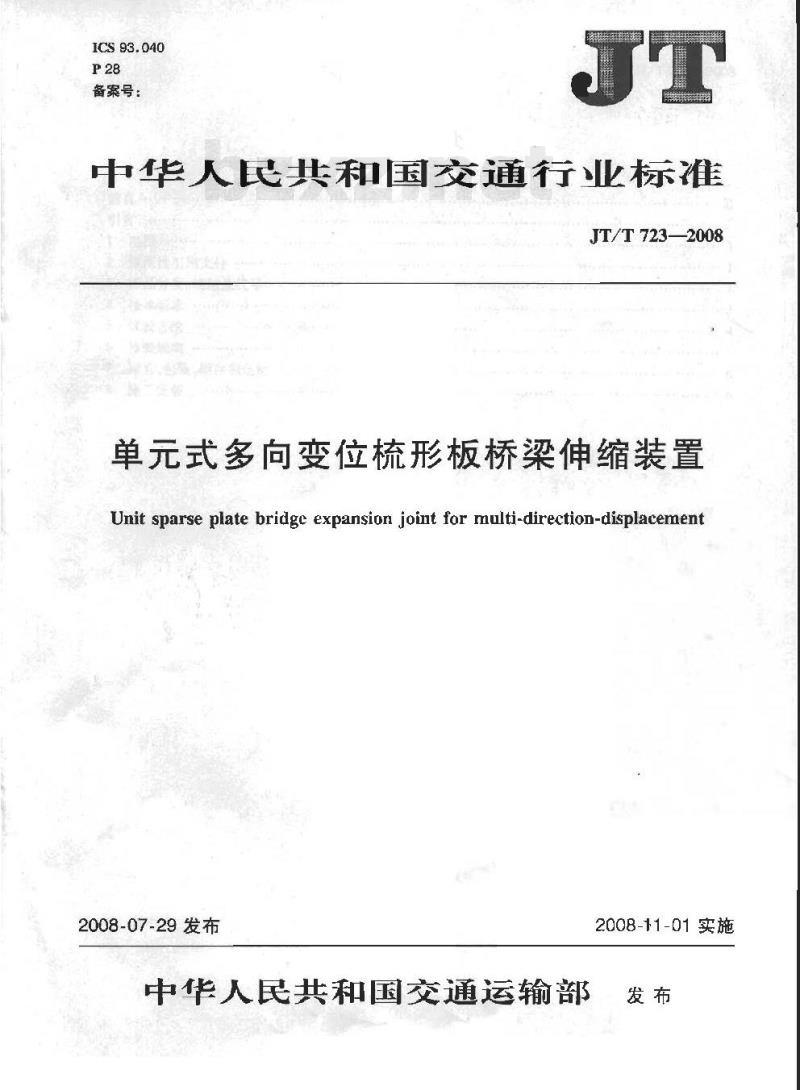

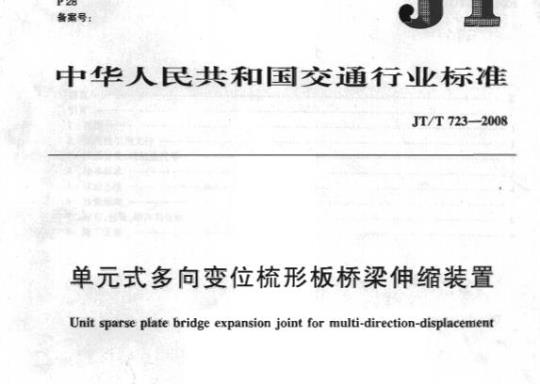

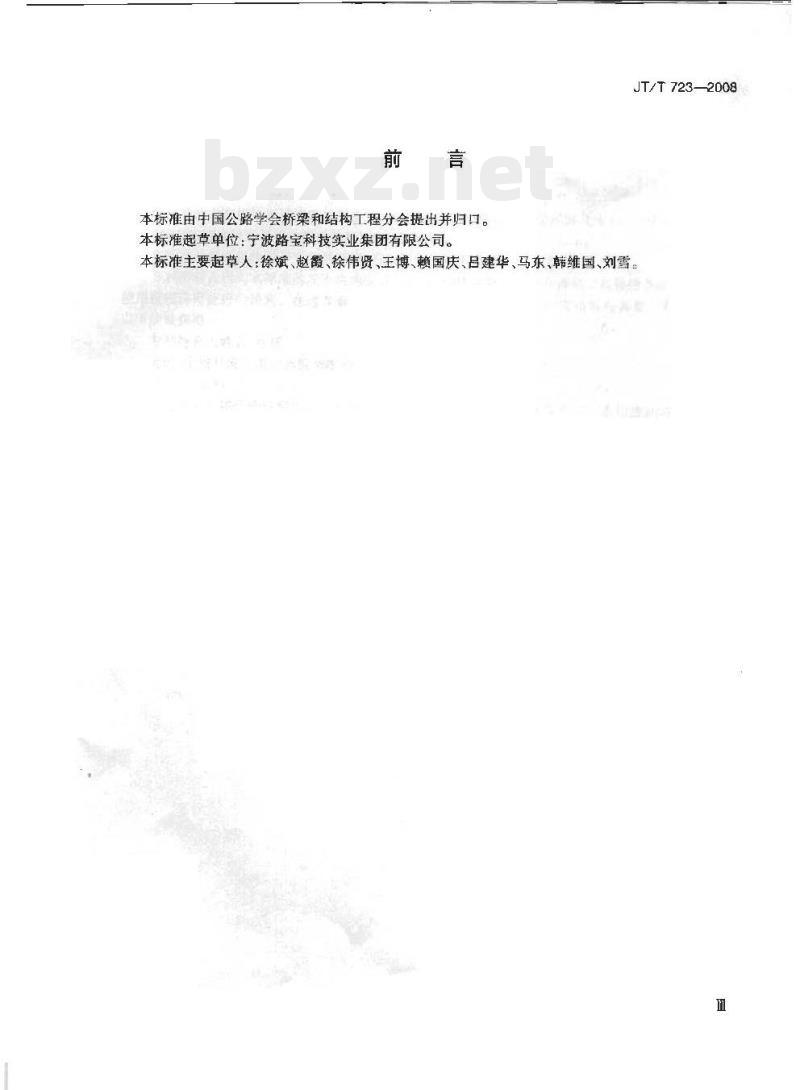

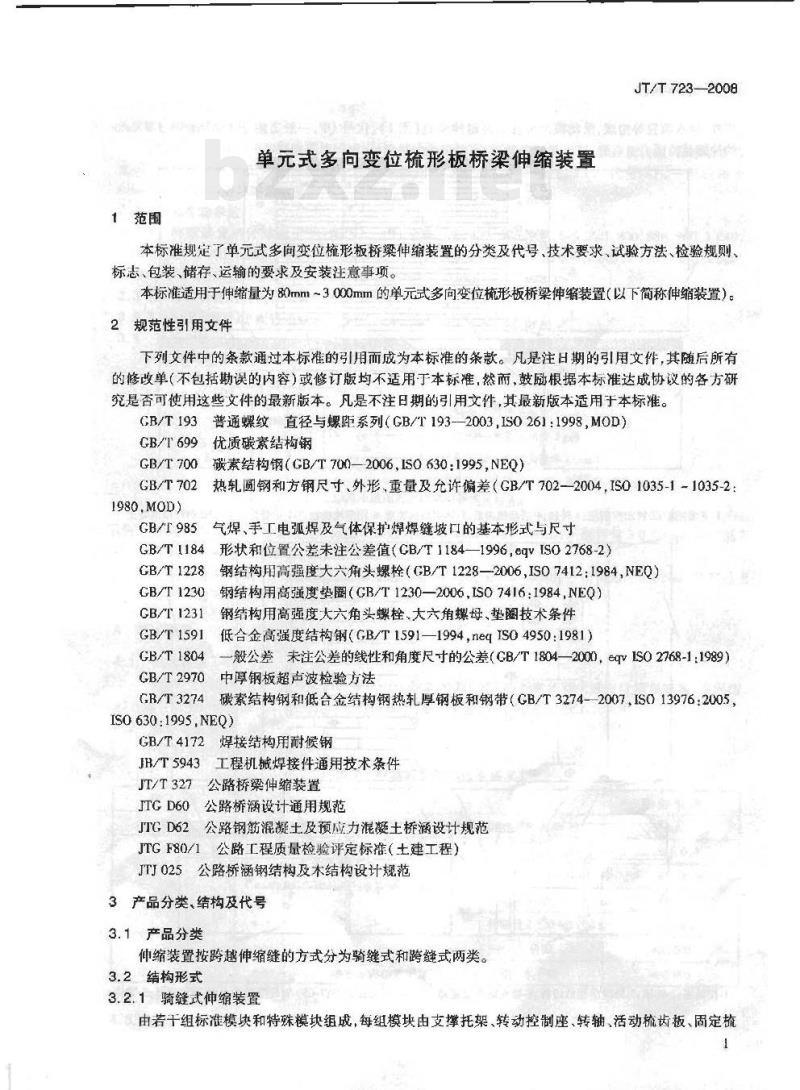

JT/T 723—2008 单元式多向变位梳齿板桥梁伸缩装置 发布日期：2008-07-29 实施日期：2008-11-01 中华人民共和国交通运输部 前言 本标准由中国公路学会桥梁和结构工程分会提出并归口。本标准起草单位：宁波路宝科技实业集团有限公司。 本标准主要起草人：徐斌、赵霞、徐伟贤、王博、赖国庆、吕建华、马东、韩维国、刘雪。 引言 JT/T 723-2008 本标准的发布机构提请注意如下事实，声明符合本标准时，可以使用涉及专利号为200410049491.5《一种特大抗挠变梳齿桥梁伸缩缝装置》相关专利内容。本标准的发布机构对于专利的范围、有效性和资料不提出任何看法。专利持有人已向本标准的发布机构保证，他愿意同任何申请人在合理和非歧视的条款和条件下，就使用授权许可证进行谈判。在这方面，专利持有人的声明已在本标准的发布机构备案，有关资料可从以下地址获得： 专利持有人姓名：徐斌 地址：宁波开发区黄山西路205号宁波路宝科技实业集团有限公司 邮编：315800 请注意除上述已经识别出的专利外，本标准的某些内容有可能涉及专利。本标准的发布机构不应承担识别这些专利的责任。 1 范围 本标准规定了单元式多向变位梳齿板桥梁伸缩装置的分类及代号，技术要求，试验方法、检验规则、标志、包装、储存、运输的要求及安装注意事项。本标准适用于伸缩量为80mm~3000mm的单元式多向变位梳齿板桥梁伸缩装置（以下简称伸缩装置）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 CB/T 193 普通螺纹直径与螺距系列 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 702 热轧圆钢和方钢尺寸、外形、重量及允许偏差 GB/T 1184 形状和位置公差未注公差值 GB/T 1228 钢结构用高强度大六角头螺栓 GB/T 1230 钢结构用高强度垫圈 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1591 低合金高强度结构钢 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T 2970 中厚钢板超声波检验方法 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 4172 焊接结构用耐候钢 JB/T 5943 工程机械焊接件通用技术条件 JT/T 327 公路桥梁伸缩装置 JTG 60 公路桥涵设计通用规范 JTG 62 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTGF 80/1 公路工程质量检验评定标准（土建工程） JTJ 025 公路桥涵钢结构及木结构设计规范 3 产品分类、结构及代号 3.1 产品分类 伸缩装置按跨越伸缩缝的方式分为骑缝式和跨缝式两类。 3.2 结构形式 3.2.1 骑缝式伸缩装置 由若干组标准模块和特殊模块组成，每组模块由支撑托架、转动控制座、转轴、活动梳齿板、固定梳齿板、导水装置等组成，活动梳齿板直接跨越伸缩缝（图1），代号QF，一般适用于80mm~3000mm的伸缩量范围。 3.2.2 跨缝式伸缩装置 由若干组标准模块和特殊模块组成，每组模块由控制座、跨缝活动梳齿板、固定梳齿板、导水装置等组成，伸缩梳齿完全在伸缩缝一侧而用轴转跨缝板直接跨越伸缩缝（图2），代号KF，一般适用于80mm~1000mm的伸缩量范围。 3.3 产品主要参数 3.3.1 伸缩装置的伸缩量分为：80、120、160、240、320、400、480、560、640、720、800、880、960、1040、1120、1200、1280、1360、1440、1520、1600、1680、1760、1840、1920、2000、2080、2160、2240、2320、2400、2480、2560、2640、2720、2800、2880、2960、3000mm。 3.3.2 伸缩装置的竖向转角分级为0.01、0.02、0.03、0.04、0.05 rad。 3.3.3 伸缩装置的平面转角分级为0.01、0.02、0.03、0.04、0.05 rad。 3.4 产品代号 产品代号表示方法如下： [分类代号][伸缩量范围][竖向转角][平面转角] 分类代号：骑缝式QF；跨缝式KF 产品名称代号：RB 竖向转角：单位为弧度(rad) 平面转角：单位为弧度(rad) 伸缩量范围：单位为毫米(mm) 示例1：伸缩量为480mm的骑缝式多向变位伸缩装置，竖向转角±0.03rad，平面转角±0.03rad，其产品名称代号表示为RBQF480/±0.03/±0.03。 示例2：伸缩量为480mm的跨缝式多向变位伸缩装置，竖向转角±0.02rad，平面转角±0.01rad，其产品名称代号为RBKF480/±0.02/±0.01。 4 技术要求 4.1 设计要求 伸缩装置的结构设计应按照JTG D60、JTG D62和JTJ 025的规定和要求进行计算和验算，确保结构各部件安全、可靠、耐久。结构设计应方便排水，易于更换，便于施工。 4.2 整体性能要求 表1 伸缩装置整体性能要求 1. 伸缩量 80-720mm：最大水平摩阻力 ≤1.0 kN/m，最大竖向偏差 ≤0.005mm，最大水平向偏差 ≤0.005mm，容许转角偏差 ≤0.005rad 2. 伸缩量 800-1440mm：最大水平摩阻力 ≤1.3 kN/m，最大竖向偏差 ≤0.005mm，最大水平向偏差 ≤0.005mm，容许转角偏差 ≤0.005rad 3. 伸缩量 1520-2240mm：最大水平摩阻力 ≤1.6 kN/m，最大竖向偏差 ≤0.005mm，最大水平向偏差 ≤0.005mm，容许转角偏差 ≤0.005rad 4. 伸缩量 2320-3000mm：最大水平摩阻力 ≤1.9 kN/m，最大竖向偏差 ≤0.005mm，最大水平向偏差 ≤0.005mm，容许转角偏差 ≤0.005rad 4.3 材料要求 4.3.1 伸缩装置中使用的钢材应满足如下要求： a) 梳齿板钢材应符合GB/T 699、GB/T 700、GB/T 1591、GB/T 3274的规定；用于加工跨缝钢齿板的钢材应按GB/T 2970的规定进行抽样探伤后方可使用； b) 当工作温度在-25℃~60℃时，应采用不低于Q345C钢材；当工作温度在-40℃~60℃时，应采用不低于Q345D钢材。沿海桥梁和跨海桥梁的伸缩装置应采用重防腐涂装体系：金属喷涂+重防腐涂漆； c) 钢材应提供该批钢材化学成分分析报告和力学性能检验报告； d) 圆钢、方钢、角钢等应符合GB/T 702的规定； e) 普通螺栓应满足GB/T 193的要求，高强螺栓的力学性能应满足GB/T 1228、GB/T 1231的要求； f) 不锈钢板应符合JT/T 327的有关规定。 4.3.2 伸缩装置使用的弹性橡胶的物理机械性能应满足JT/T 327的有关规定。 4.3.3 伸缩装置中使用的黏结剂、聚四氟乙烯板材、硅脂等材料应符合JT/T 327的规定。 4.4 尺寸偏差要求 4.4.1 伸缩装置中使用的钢构件应按设计图纸要求加工制造，其偏差应满足设计要求。未注公差尺寸的加工件其极限偏差应符合GB/T 1804的V级规定；未注形状和位置的公差应符合GB/T 1184中的L级规定。 4.4.2 钢材沿长度方向的平面度公差应满足不大于1.0mm/m的要求，全长平面度公差应满足不大于5mm/10m的要求，扭曲度不大于1/1000。 4.5 外观质量 伸缩装置使用的钢板、齿板等外观应光洁、平整，表面不得有大于0.3mm的凹坑、麻点、裂纹、結疤、气泡和夹杂，不得有机械损伤。钢板、齿板的表面边缘均应刨成圆角，不应为直角边。钢板、齿板表面长度大于0.5mm的毛刺应清除。齿板前缘半段的纵向上表面应有不小于2‰的竖向倾角。钢板和齿板上表面应有防滑纹或防滑钉。 4.6 组装要求 4.6.1 伸缩装置应在工厂进行试组装。
