JT/T 806.1-2011
基本信息
标准号： JT/T 806.1-2011
中文名称：电动轮胎式集装箱门式起重机第1部分:总则
标准类别：交通行业标准(JT)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：343961
标准分类号
关联标准
出版信息
相关单位信息
标准简介
JT/T 806.1-2011 Electric rubber tyred container gantry crane Part 1: General.
1范围
JT/T 806.1规定了电动轮胎式集装箱门式起重机(以下简称起重机)整机的技术要求、试验方法、检验规则标志、包装和运输等一般要求 。
JT/T 806.1适用于装卸符合GB/T1413规定的集装箱、外接电源的起重机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3811起重机设计规范
GB/T 5905起重机试验规范和程序
GB/T 13384机电产品包装通用技术条件
GB/T 14783轮胎式集装箱门]式起重机
GB/T 20303.5起重机司机空第 5部分:桥式和门式起重机
JT/T 806.2电动轮胎式集装箱门式起重机第 2部分:刚性滑触线式
JT/T 806.3电动轮胎式集装箱门式起重机第 3部分:高架滑触线式
JT/T 806.4电动轮胎式集装箱门式起重机第4部分:电缆卷筒式
3技术要求
1范围
JT/T 806.1规定了电动轮胎式集装箱门式起重机(以下简称起重机)整机的技术要求、试验方法、检验规则标志、包装和运输等一般要求 。
JT/T 806.1适用于装卸符合GB/T1413规定的集装箱、外接电源的起重机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3811起重机设计规范
GB/T 5905起重机试验规范和程序
GB/T 13384机电产品包装通用技术条件
GB/T 14783轮胎式集装箱门]式起重机
GB/T 20303.5起重机司机空第 5部分:桥式和门式起重机
JT/T 806.2电动轮胎式集装箱门式起重机第 2部分:刚性滑触线式
JT/T 806.3电动轮胎式集装箱门式起重机第 3部分:高架滑触线式
JT/T 806.4电动轮胎式集装箱门式起重机第4部分:电缆卷筒式
3技术要求
标准图片预览
标准内容
ICS03.220.40;53.020.20
备案号：

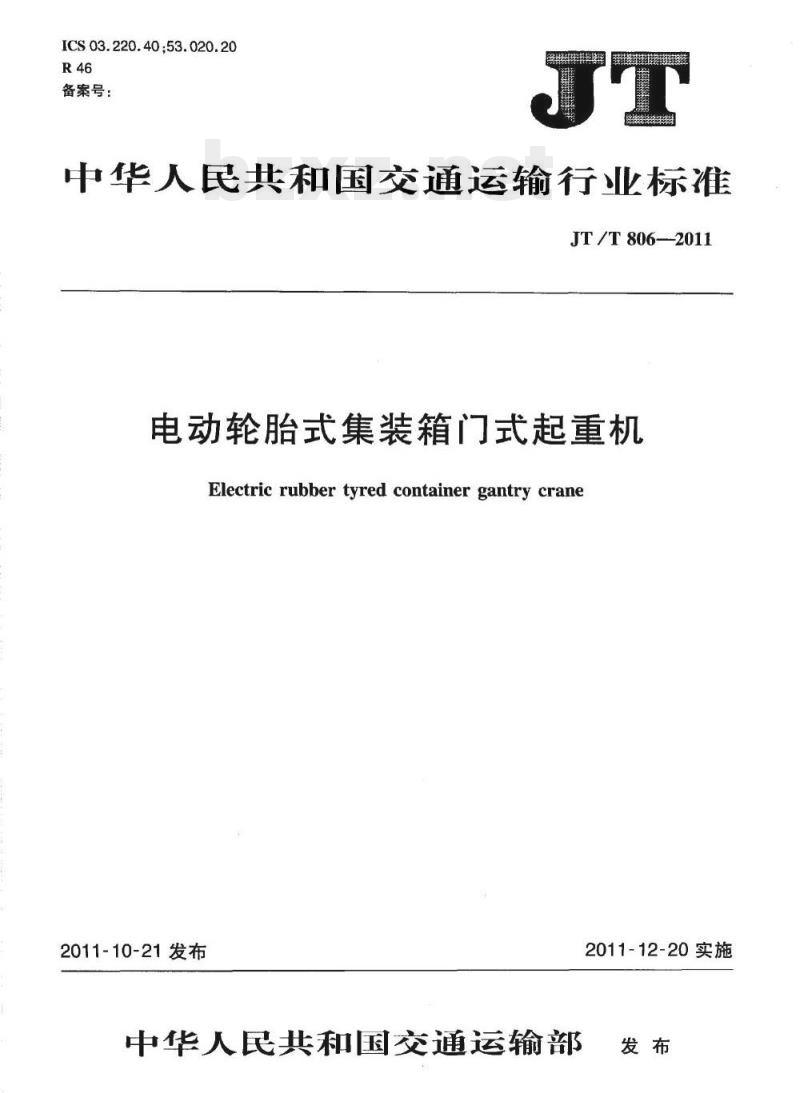

中华人民共和国交通运输行业标准JT/T 806--2011
电动轮胎式集装箱门式起重机
Electric rubber tyred container gantry crane2011-10-21发布
中华人民共和国交通运输部
2011-12-20实施
电动轮胎式集装箱门式起重机第1部分：总则电动轮胎式集装箱门式起重机第2部分：刚性滑触线式电动轮胎式集装箱门式起重机
第3部分：高架滑触线式
几第4部分：电缆卷筒式
电动轮胎式集装箱门式起重机
JT/T806—2011
ICS03.220.40;53.020.20
备案号：

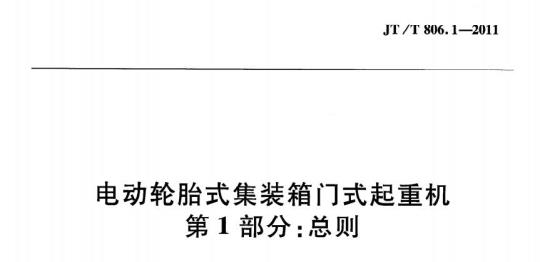

中华人民共和国交通运输行业标准JT/T806.1—2011
电动轮胎式集装箱门式起重机
第1部分：总则wwW.bzxz.Net
Electric rubber tyred container gantry cranePart 1: General
2011-10-21发布
中华人民共和国交通运输部
2011-12-20实施
规范性引用文件·
技术要求，
试验方法
检验规则·
标志、包装和运输
JT/T 806.1—2011
JT/T 806.1—2011

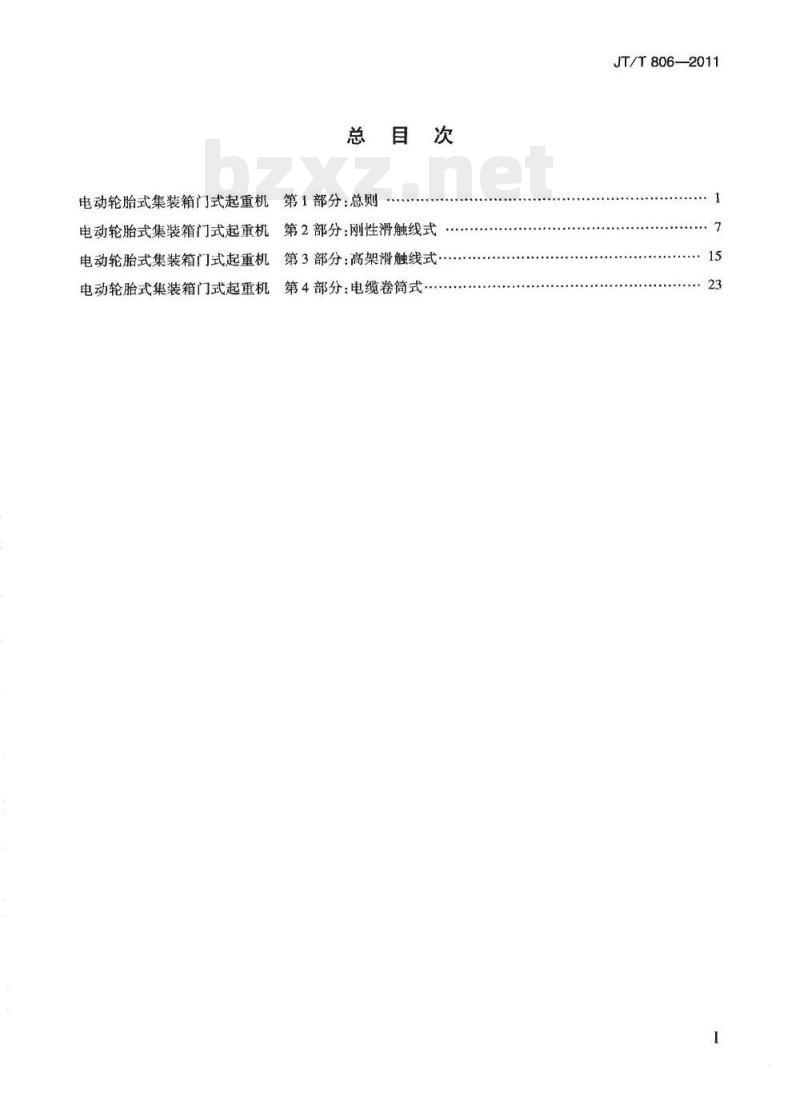

JT/T806《电动轮胎式集装箱门式起重机》分为四个部分：第1部分：总则；
第2部分：刚性滑触线式；
第3部分：高架滑触线式；
一第4部分：电缆卷筒式。
本部分为JT/T806的第1部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由全国起重机械标准化技术委员会臂架起重机分技术委员会（SAC/TC227/SC4）提出并归口。
本部分起草单位：交通运输部水运科学研究院、上海振华重工（集团）股份有限公司、国际铜业协会。本部分主要起草人：丁敏、严云福、张玉波、王根、何钢、赵凯、杨宇华。4
1范围
电动轮胎式集装箱门式起重机
第1部分：总则
JT/T 806.1—2011
JT/T806的本部分规定了电动轮胎式集装箱门式起重机（以下简称起重机）整机的技术要求、试验方法、检验规则、标志、包装和运输等一般要求。本部分适用于装卸符合GB/T1413规定的集装箱、外接电源的起重机。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3811
CB/T5905
GB/T13384
GB/T14783
GB/T20303.5
JT/T806.2
JT/T806.3
JT/T806.4
3技术要求
3.1—般要求
起重机设计规范
起重机试验规范和程序
机电产品包装通用技术条件
轮胎式集装箱门式起重机
起重机司机室第5部分：桥式和门式起重机电动轮胎式集装箱门式起重机第2部分：刚性滑触线式电动轮胎式集装箱门式起重机第3部分：高架滑触线式电动轮胎式集装箱门式起重机第4部分：电缆卷简式起重机的主要技术参数和允许偏差、材料、主要零部件、机构、结构、集装箱吊具及回转装置、减摇装置、电气控制系统、液压系统、润滑装置、安全保护装置、涂装等，应符合GB/T3811和GB/T14783的规定。
3.2工作条件
3.2.1工作环境温度为-20℃~+45℃，最大相对湿度不大于95%，有凝露。3.2.2工作时风速不大于20m/s，非工作时风速不大于44m/s。3.2.3起重机的工作级别宜为A6、A7。3.2.4起重机行走通道地面坡度要求不大于1%，局部坡度不大于3%。跨度两侧行走通道地面坡度应同向，即同为上坡或下坡。
3.3司机室
司机室应符合GB/T20303.5的相关规定。3.4动力装置
3.4.1起重机可通过刚性滑触线、高架滑触线、电缆卷筒等形式为其提供电力。5
JT/T806.1—2011
3.4.2刚性滑触线式起重机应符合JT/T806.2的规定。3.4.3高架滑触线式起重机应符合JT/T806.3的规定。3.4.4电缆卷筒式起重机应符合JT/T806.4的规定。3.5电气
电气设备设计及选择应符合GB/T3811的有关规定。3.5.2电气设备和元件应适用于港口、货场等工作环境，并符合工作级别和工作制的要求。3.5.3电气设备应有良好的绝缘性能。3.5.4当电源电压幅值偏差小于5%时，起重机应能在额定工况下工作；幅值偏差小于10%时，起重机应可靠工作。
3.5.5起重机用220V及以下的电源应由隔离变压器提供，不能用接地线作载流零线。3.5.6高、低压开关柜宜采用整体防护型。置于室内时，防护等级应不低于IP43；置于室外时，防护等级应不低于IP55。
3.5.7所有连接导线两端应有与原理图、配线表一致的明显编号，标明线号、线束号、去向等。3.5.8动力传动控制屏与控制台等成套设备内应用聚氯乙烯塑料绝缘铜芯软线，其余宜采用绝缘多股铜芯电缆。动力回路的导线截面面积不得小于2.5mm；控制照明回路的导线截面面积不得小于1.5mm；装有电子设备控制柜的导线截面面积不得小于0.2mm。3.5.9起重机应设有短路、过载、失压、漏电、缺相、零位等保护。3.5.10起重机金属结构、所有电气设备的金属外壳、金属线管、安全变压器低压侧一端等均应可靠接地或接零。
4试验方法
起重机试验应符合GB/T5905的规定，试验程序和方法应按照GB/T14783的规定进行。5检验规则
起重机应按照GB/T14783的规定进行检验。6标志、包装和运输
6.1标志
起重机的标志应符合GB/T14783的规定。6.2包装和运输
起重机的包装和运输应符合GB/T13384的规定和有关运输要求。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
