JT/T 802-2011 高速公路服务区生物接触氧化法污水处理成套设备

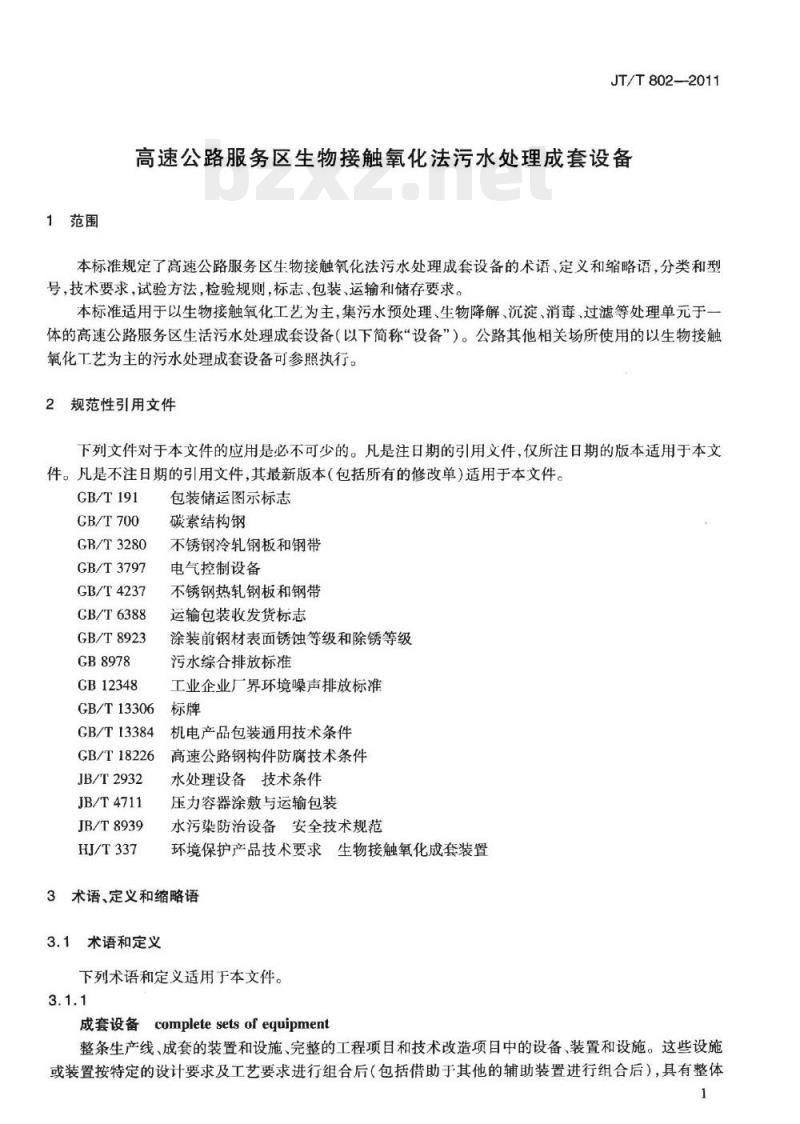

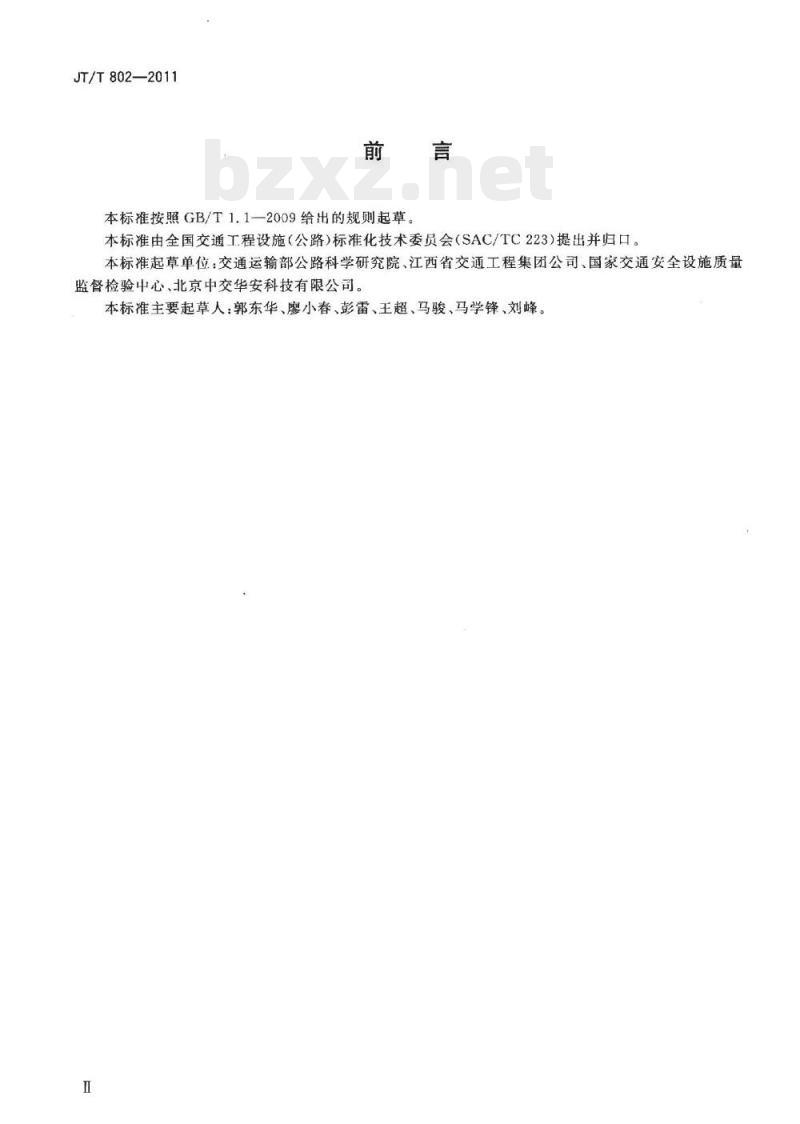

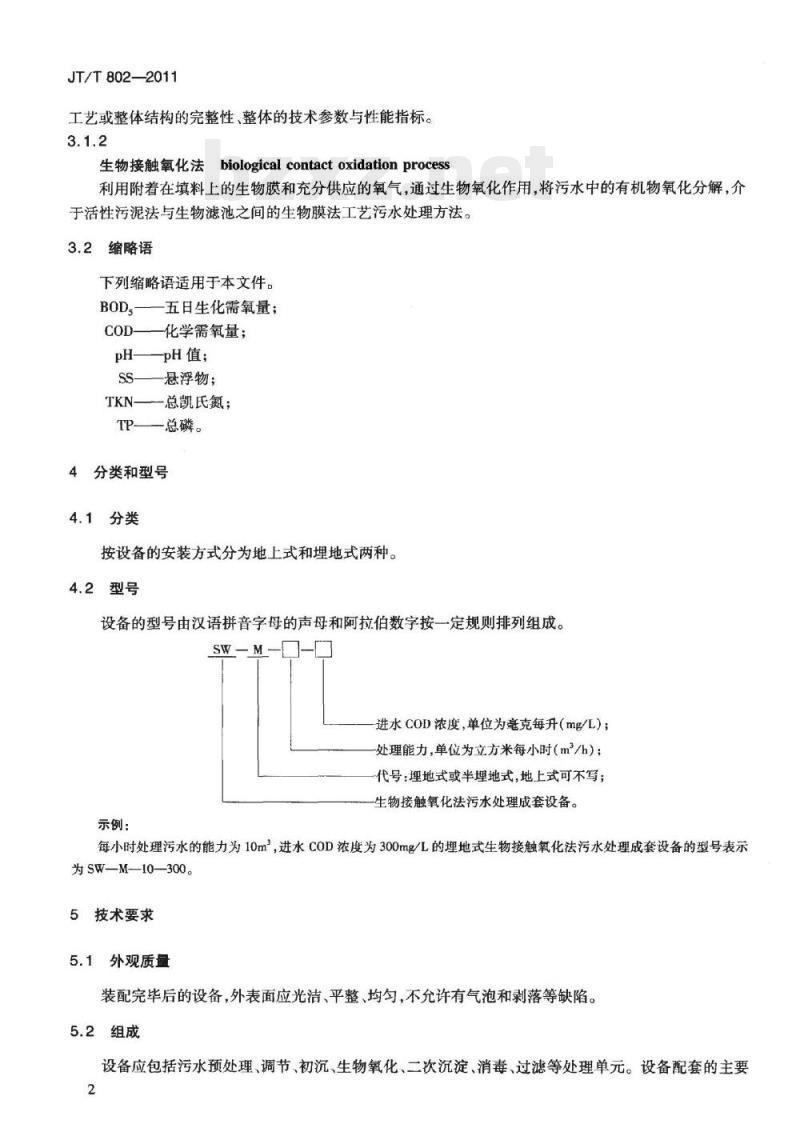

中华人民共和国交通运输行业标准 JT/T802—2011 高速公路服务区生物接触氧化法污水处理成套设备 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通运输部公路科学研究院、江西省交通工程集团公司、国家交通安全设施质量监督检验中心、北京中交华安科技有限公司。本标准主要起草人：郭东华、廖小春、彭雷、王超、马骏、马学锋、刘峰Ⅱ 1 范围 高速公路服务区生物接触氧化法污水处理成套设备本标准规定了高速公路服务区生物接触氧化法污水处理成套设备的术语、定义和缩略语，分类和型号，技术要求，试验方法，检验规则，标志、包装、运输和储存要求。本标准适用于以生物接触氧化工艺为主，集污水预处理、生物降解、沉淀、消毒、过滤等处理单元于一体的高速公路服务区生活污水处理成套设备（以下简称“设备”）。公路其他相关场所使用的以生物接触氧化工艺为主的污水处理成套设备可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 700 碳素结构钢 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 3797 电气控制设备 GB/T 4237 不锈钢热轧钢板和钢带 CB/T 6388 运输包装收发货标志 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB 8978 污水综合排放标准 CB 12348 工业企业厂界环境噪声排放标准 GB/T 13306 标志 GB/T 13384 机电产品包装通用技术条件 GB/T 18226 高速公路钢构件防腐技术条件 JB/T 2932 水处理设备技术条件 JB/T 4711 压力容器涂敷与运输包装 JB/T 8939 水污染防治设备安全技术规范 HJ/T 337 环境保护产品技术要求 3 术语、定义和缩略语 3.1 术语和定义 3.1.1 成套设备 (complete sets of equipment)：整条生产线、成套的装置和设施、完整的工程项目和技术改造项目中的设备、装置和设施。这些设施或装置按特定的设计要求及工艺要求进行组合后（包括借助于其他的辅助装置进行组合后），具有整体工艺或整体结构的完整性、整体的技术参数与性能指标。 3.1.2 生物接触氧化法 (biological contact oxidation process)：利用附着在填料上的生物膜和充分供应的氧气，通过生物氧化作用，将污水中的有机物氧化分解，介于活性污泥法与生物滤池之间的生物膜法工艺污水处理方法。 3.2 缩略语 BODs - 五日生化需氧量； COD - 化学需氧量； pH - pH值； SS - 悬浮物； TKN - 总凯氏氮； TP - 总磷。 4 分类和型号 4.1 分类 按设备的安装方式分为地上式和埋地式两种。 4.2 型号 设备的型号由汉语拼音字母的声母和阿拉伯数字按一定规则排列组成。SW-M-[进水COD浓度]-[处理能力]：M代表生物接触氧化法污水处理成套设备，[进水COD浓度]单位为mg/L，[处理能力]单位为m³/h，[代号]表示埋地式或半埋地式，地上式可不写。示例：每小时处理污水能力为10m³/h，进水COD浓度为300mg/L的埋地式生物接触氧化法污水处理成套设备的型号表示为SW-M-10-300。 5 技术要求 5.1 外观质量 装配完毕后的设备，外表面应光洁、平整、均匀，不允许有气泡和剥落等缺陷。 5.2 组成 设备应包括污水预处理、调节、初沉、生物氧化、二次沉淀、消毒、过滤等处理单元。设备配套的主要设备有：格栅、潜水排污泵或污水泵、鼓风设备、计量装置、消毒装置和电气控制设备等。 5.3 运行参数要求 设备应满足污水在生物接触氧化池停留时间不得少于4h，二沉池停留时间不得少于2h。生物接触氧化室容积负荷不大于1.0 kgCOD/(m²·d)、填料比表面积不小于550 m²/m³、二沉池表面负荷不大于1.0 m/h、消毒室接触时间不小于0.5h。 5.4 环境要求 设备适用水温为10℃~40℃。设备应能在环境温度为0℃~45℃，相对湿度小于95%的环境下正常工作，所处环境温度过高或过低时，应设置隔热或保温防护设施。设备的排放物不应对周围环境产生二次污染。 5.5 材料要求 设备所用的钢材应符合GB/T 700、GB/T 3280、GB/T 4237的要求，其他材料应符合JB/T 2932的规定。当设备材料采用钢材制造时，其设备壳体材料厚度应不小于8mm；当设备材料采用复合玻璃钢制造时，其设备壳体材料厚度应不小于10mm。 5.6 防腐性能要求 材料为钢材的埋地式装置内外表面及地上式装置内表面应涂防腐涂料或衬玻璃钢等。设备各部件在进行防腐涂装前，表面处理要求应满足GB/T 8923的规定，防腐层要求应满足JB/T 2932和JB/T 4711的规定。当钢构件表面采用热浸镀锌处理时，镀锌要求应满足GB/T 18226的规定。 5.7 设备处理能力 设备的处理能力宜采用3m³/h、4m³/h、5m³/h、6m³/h、8m³/h、10m³/h、15m³/h、20m³/h、30m³/h、40m³/h、50m³/h等规格。 5.8 安全要求 设备的安全要求应满足JB/T 8939的规定，电气及安全要求应满足GB/T 3797的规定。 5.9 使用性能要求 5.9.1 当污水不超过规定的处理量及污水水质符合下表规定时，水质指标应符合当地环保要求和GB 8978的规定。 表1 污水水质规定 BOD5/COD $ge$ 0.3 BOD5/TKN $ge$ 0.35 BOD5/TP $ge$ 17 SS (mg/L) $le$ 300 COD (mg/L) $le$ 1000 pH 7~9 动植物油 (mg/L) $le$ 20 5.9.2 设备正常运行时产生的噪声声压级应符合GB 12348的规定。 5.9.3 设备的接地电阻不应大于4 $Omega$。 5.10 其他要求 技术要求除满足上述规定外，还应满足HJ/T 337中的相关要求。 6 试验方法 6.1 外观质量 目测检查。 6.2 设备处理能力 用精度等级不低于2.5级的转子流量计或电磁流量计测量。 6.3 安全要求 按JB/T 8939和GB/T 3797的要求进行检查和测量。 6.4 水质 按GB 8978规定的方法进行测量。 6.5 环境噪声 按GB 12348规定的方法进行测量。 6.6 接地电阻 用接地电阻测试仪进行测量。 7 检验规则 7.1 检验分类 产品的检验分为出厂检验和型式检验两种。 7.2 出厂检验 每台产品均应经厂质量检验部门检验合格，并签发合格证后方可出厂。 7.2.1 出厂检验按5.1~5.8规定的项目和要求进行。 7.3 型式检验 7.3.1 产品由通过计量认证的质检机构型式检验合格后才能批量生产。 7.3.2 型式检验采取从出厂合格的产品中随机抽样，抽样数为[X]台。检验项目按第5章的规定进行。 7.3.3 型式检验为每两年进行一次，如有下列情况之一时，也应进行型式检验： a) 新设计试制的产品； b) 正式生产过程中，如原材料、工艺有较大改变，可能影响产品性能时； c) 出厂检验结果与上次型式检验有较大差异时； d) 国家质量监督机构提出型式检验时。 7.4 判定规则 型式检验时，如有任何一项指标不符合标准要求时，则需加倍抽样，对全部项目进行复验，复验结果仍然不合格时，则判该型式检验为不合格，反之判定为合格。 8 标志、包装、运输和储存 8.1 标志 8.1.1 产品标志 设备应在明显部位设置标牌，标牌应符合GB/T 13306的规定。 8.1.2 包装标志 运输包装收发货标志应符合GB/T 6388的规定，包装储运图示标志应符合GB/T 191的规定。 8.2 包装、运输和储存 包装、运输和储存应符合CB/T 13384和JB/T 2932的规定。
