标准内容

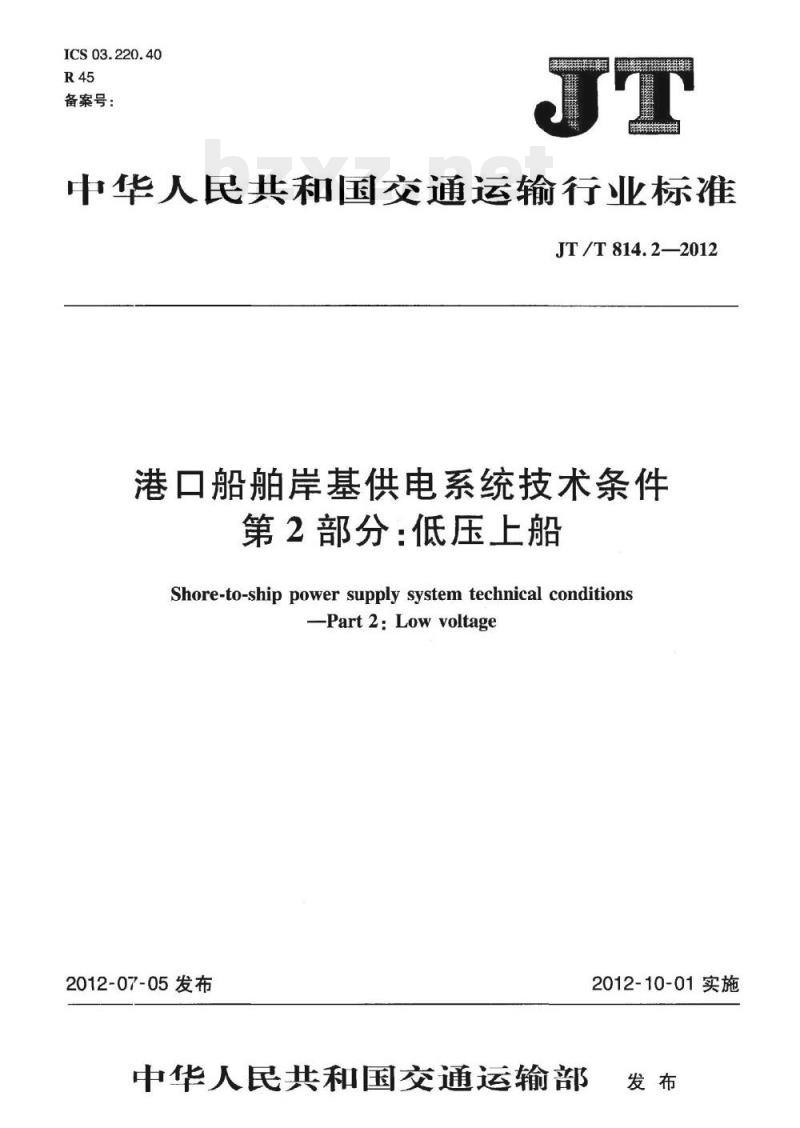

ICS03.220.40
备案号：
中华人民共和国交通运输行业标准JT/T814.2—2012
港口船舶岸基供电系统技术条件第2部分：低压上船
Shore-to-ship power supply system technical conditionsPart2：Lowvoltage
2012-07-05发布
中华人民共和国交通运输部
2012-10-01实施

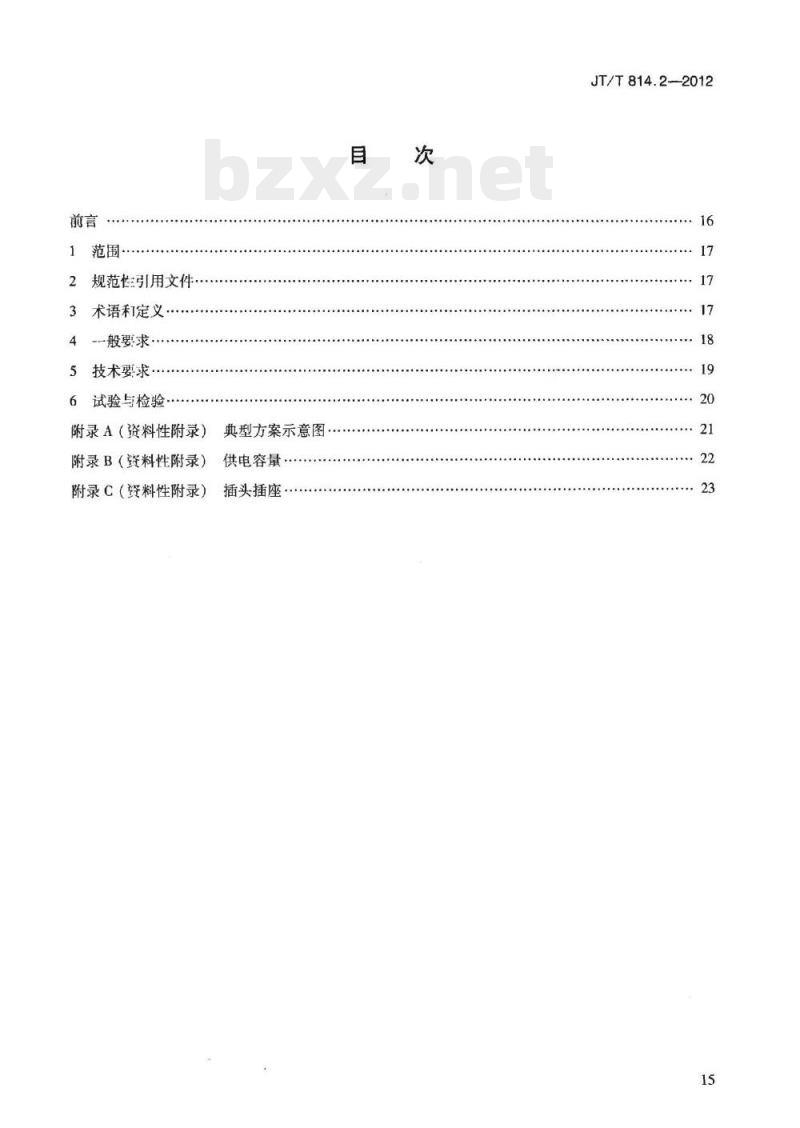

规范性引用文件，
术语和定义
般要求·
5技术要求
6试验与检验
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
典型方案示意图
供电容量
插头插座·
JT/T814.22012
JT/T814.2—2012

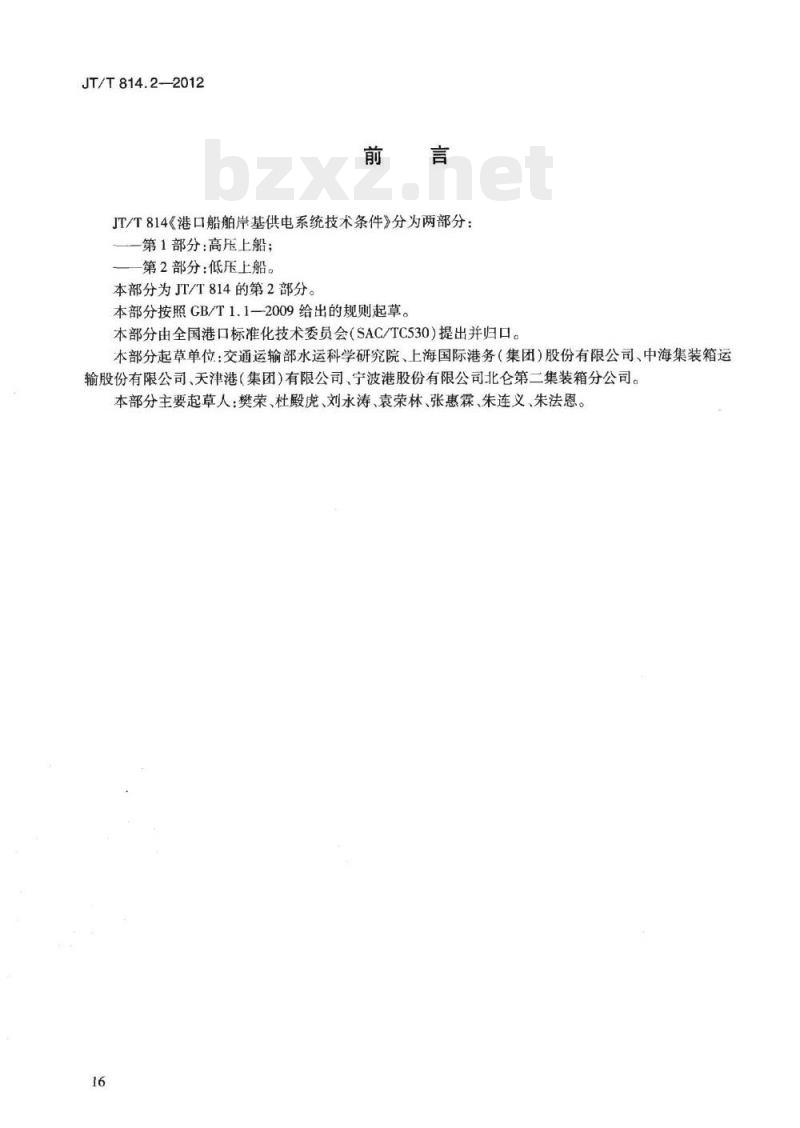

JT/T814《港口船舶岸基供电系统技术条件》分为两部分：第1部分：高压上船；
第2部分：低压上船。
本部分为JT/T814的第2部分。
本部分按照CB/T1.1—2009给出的规则起草。本部分由全国港口标准化技术委员会（SAC/TC530）提出并归口。本部分起草单位：交通运输部水运科学研究院、上海国际港务（集团）股份有限公司、中海集装箱运输股份有限公司、天津港（集团）有限公司、宁波港股份有限公司北仑第二集装箱分公司。本部分主要起草人：樊荣、杜殿虎、刘水涛、袁荣林、张惠霖、朱连义、朱法恩。16

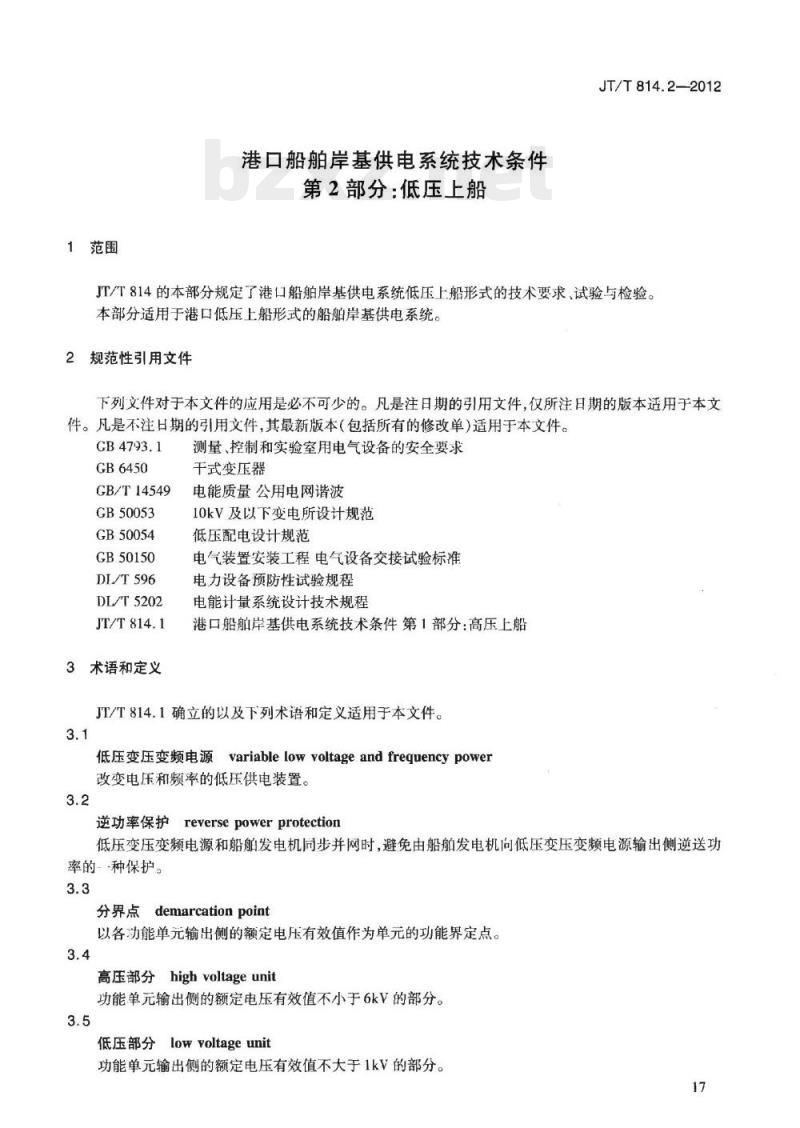

1范围
港口船舶岸基供电系统技术条件第2部分：低压上船
JT/T814.2—2012
JT/T814的本部分规定了港口船舶岸基供电系统低压上船形式的技术要求、试验与检验。本部分适用于港口低压上船形式的船舶岸基供电系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CB4793.1
GB6450
GB/T14549
GB50053
GB50054
GB50150
DI/T596
DL/T5202
JT/T814.1
3术语和定义
测量、控制和实验室用电气设备的安全要求干式变压器
电能质量公用电网谐波
10kV及以下变电所设计规范
低压配电设计规范
电气装置安装工程电气设备交接试验标准电力设备预防性试验规程
电能计量系统设计技术规程
港口船舶岸基供电系统技术条件第1部分：高压上船JT/T814.1确立的以及下列术语和定义适用于本文件。3.1
低压变压变频电源variablelowvoltageandfrequencypowen改变电压和频率的低压供电装置。3.2
reversepower protection
逆功率保护
低压变压变频电源和船舶发电机同步并网时，避免由船舶发电机向低压变压变频电源输出侧逆送功率的--种保护。
分界点demarcationpoint
以各功能单元输出侧的额定电压有效值作为单元的功能界定点。3.4
高压部分highvoltageunit
功能单元输出侧的额定电压有效值不小于6kV的部分。3.5
低压部分lowyoltageunit
功能单元输出侧的额定电压有效值不大于1kV的部分。17
KoNKAa
JT/T814.2-2012

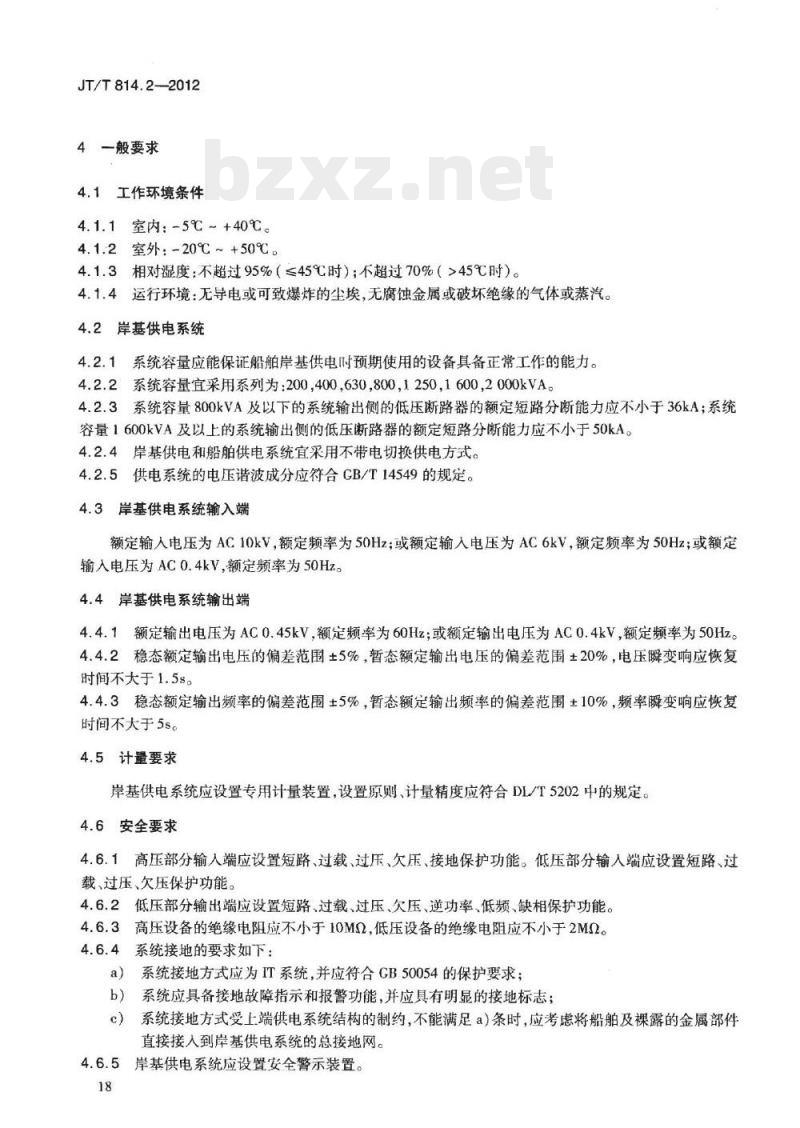

4一般要求
4.1工作环境条件
4.1.1室内：-5℃~+40℃。
4.1.2室外：-20℃~+50℃。
4.1.3相对湿度：不超过95%（≤45℃时）；不超过70%（>45℃时）。4.1.4运行环境：无导电或可致爆炸的尘埃，无腐蚀金属或破坏绝缘的气体或蒸汽。4.2岸基供电系统
4.2.1系统容量应能保证船舶岸基供电时预期使用的设备具备正常工作的能力。4.2.2系统容量宜采用系列为：200，400,630,800，12501600,2000kVA。4.2.3系统容量800kVA及以下的系统输出侧的低压断路器的额定短路分断能力应不小于36kA；系统容量1600kVA及以上的系统输出侧的低压断路器的额定短路分断能力应不小于50kA。4.2.4岸基供电和船舶供电系统宜采用不带电切换供电方式。4.2.5供电系统的电压谐波成分应符合CB/T14549的规定。4.3岸基供电系统输入端
额定输人电压为AC10kV，额定频率为50Hz；或额定输入电压为AC6kV，额定频率为50Hz；或额定输入电压为AC0.4kV，额定频率为50Hz。4.4岸基供电系统输出端
4.4.1额定输出电压为AC0.45kV，额定频率为60Hz；或额定输出电压为AC0.4kV，额定频率为50Hz。4.4.2稳态额定输出电压的偏差范围土5%，暂态额定输出电压的偏差范围±20%，电压瞬变响应恢复时间不大于1.5s。
4.4.3稳态额定输出频率的偏差范围±5%，暂态额定输出频率的偏差范围±10%，频率瞬变响应恢复时间不大于5s。
4.5计量要求
岸基供电系统应设置专用计量装置，设置原则、计量精度应符合DL/T5202中的规定。4.6安全要求
4.6.1高压部分输入端应设置短路、过载、过压、欠压、接地保护功能。低压部分输入端应设置短路、过载、过压、欠压保护功能。
4.6.2低压部分输出端应设置短路、过载、过压、欠压、逆功率、低频、缺相保护功能。4.6.3高压设备的绝缘电阻应不小于10MQ2，低压设备的绝缘电阻应不小于2M2。4.6.4系统接地的要求如下：
系统接地方式应为IT系统，并应符合GB50054的保护要求；b）
系统应具备接地故障指示和报警功能，并应具有明显的接地标志；系统接地方式受上端供电系统结构的制约，不能满足a)条时，应考虑将船舶及裸露的金属部件c）
直接接人到岸基供电系统的总接地网。4.6.5岸基供电系统应设置安全警示装置。18
5技术要求
5.1形式与结构
JT/T814.2—2012
5.1.1港口船舶岸基供电系统低压上船分为功能单元和低压上船装置两个部分，其中功能单元出高压部分和低压部分构成，或单独由低压部分构成，典型方案参见附录A。5.1.2港口船舶岸基供电系统低压上船典型方案与供电容量的关系参见附录B。5.1.3未设置电隔离的船舶，一组岸基电源向艘船舶供电；设有电隔离的船舶，一组岸基电源可同时向多瘦船舶供电。
高压部分
高压部分可包括高压变压变频电源、接电装置（接电箱）、插接件、电缆等设备。高压变压变频电源、接电装置（接电箱）等设备应满足JT/T814.1的相关规定。港口船舶岸基供电系统的高压部分应采用室内安装。低压部分
变压器
应选用干式变压器，并应满足GB6450的要求。变压器的输入端应设置电气保护元件，应满足GB50053的要求，并具备4.6.1中的保护功能。供电的船舶数量为艘时，低压部分内可设置具备电隔离功能的变压器，该变压器主、副线圈5.3.1.3
应采用独立绕线式，其中副边线圈应采用星形接法。5.3.1.4同时供电的船舶数量大于一时，与高压部分通过电气元件直接连接的变压器应具备电隔离功能，该变压器的结构方式应满足5.3.1.3的要求。5.3.2低压变压变频电源
低压变压变频电源宜分容量系列为：200,400,630,800,1250,16002000kVA5.3.2.1
5.3.2.2电气性能特性
低压变压变频电源的电气性能特性应符合表1的要求。表1低压电压变频电源电气性能特性表序
指标项目
三相电压不平衡（%）
负载阻抗不平衡（%）
负载稳压率X（%）
波形失真度（%）
过载能力
跳闸保护
功率因数
工作效率
音频噪声（dB）
低压变压变频电源应能容许110%负载持续时间60s性能特性
-1≤X≤+1（线性负载）
≥1.1倍额定工作电流
≥4倍额定工作电流
当瞬间负载容量超过低压变压变频电源额定容量时，低压部分输出电压、频率及响应时间不应超过4.4的规定。19
TKAoNKAea
JT/T814.2—-2012
5.3.2.3应具备电能计量功能。
5.3.2.4应能直观显示输出电压、电流、频率、有功功率、无功功率、功率因数、三相不平衡度、有功电度、无功电度等电气参数，应配备人机显示操作装置，宜具备远端实时采集功能。5.3.2.5安全功能应符合以下要求：a）设置短路、过载、过压、欠压、逆功率、低频、缺相保护，并具备报警、显示和记录故障的功能；b)电
电气间隙及爬电距离符合CB4793.1的要求；c）所有电气设备的制造或安装，使其带电部件不能被偶然触及。5.3.3低压上船接电装置
5.3.3.1低压插座箱
低压插座箱可采取码头前沿固定安装的方式，也可采用与低压变压变频电源装置组合一体5.3.3.1.1
的方式；
5.3.3.1.2
低压插座箱在码头前沿固定安装时，安装位置不应妨碍生产作业，防护等级应不低于IP55，且接电箱周围宜预留不小于1000mm的安全距离。5.3.3.2低压电缆
a）上船电缆应选用专用卷简电缆；电缆截面选择时，应考虑电缆所承受的负载电流、线路允许的电压降、工作环境温度和敷设b）
方式；
应符合相应电压等级的要求。
5.3.3.3低压电缆卷筒
电缆卷筒应能根据电缆应力自动收放电缆，电缆卷简的驱动转矩不应小于收放电缆时所需的最a)
大转矩；
电缆卷筒应设置电缆放缆终点保护装置，其动作应可靠，运行到极限位置时，卷盘上应至少保留两圈电缆。
5.3.3.4快速接插件
插头和插座防护等级应不低于IP65；插头和插座应满足电缆最大输送电流限值的要求；c）
插头和插座应符合相应电压等级的要求；d)
插头应具备插接机械和电气联锁的功能；快速接插件的带电端应为插孔形式，受电端应为插针形式：插头和插座的结构可参照附录C；e)
供电容量400kVA以上时，宜采用双头插头的接电方式；供电容量在400kVA及以下且由船舶提f)
供电缆时，可采取与岸基供电系统的低压插座箱直接接电的方式；供电容量在400kVA及以下且由岸基供电系统提供电缆时，宜采用双头插头的接电方式。6试验与检验
6.1港口船舶岸基供电系统试验程序和方法应符合GB50150和DI/T596的规定。6.2港口船舶岸基供电系统首次使用前，停止三个月后再次使用前或正常使用满12个月后，系统内的所有设备应进行例行检验，检验内容至少应包括：a）变压器耐压；
绝缘电阻；
c）接地电阻；
变压变频电源性能；
综合自动化保护功能。
附录A
（资料性附录）
典型方案示意图
港口舟舶岸基供电低压上船典型方案参见图A.1。■功能单元：高压部分
10kV/50Hz
或6kV/50Hz
变频变压
功能单
玉部分
10kV/50Hzl
或6kV/50Hz
接电箱
接电箱
JT/T814.2—2012
功能单元：低压部分1
低压1船接电装置
分界点！
分界点
0.45kv/60Hz
16.6kV/60Hz
变压器
或6kV/50Hz
方案I
分界点！
10kV/50Hz!
或6kV/50Hz
功能单元：低压部分
变压器
XAC-DC-AC
方案Ⅱ
功能单元：低压部分！
分界点
0.45kV60Hz
0.4kV/50Hzl
AC-DC-AC
功能单元：低压部分
0.4kV/50Hz
说明：
高压（HighVoltage）；
低压（LowVoltage）。
0.4kV50Hz
方案Ⅱ
分界点
0.4kV/50Hz
方案V
10.4kV/50Hz
插座箱
分界点
0.45ky/60Hz
10.4kV/50H2
1岚船
电缆卷筒
低压上船接电装置1岸船
插座箱
低压上船接电装置
LV插座箱
电缆卷筒
低压上船接电装置
LV插座箱
图A.1港口船舶岸基供电系统低压上船典型方案TKAoNKAea
电缆卷简
电缆卷
岸|船
JT/T814.2—2012
附录B
（资料性附录）
供电容量
港口船舶岸基供电低压上船典型方案与供电容量的关系参见表B.1。表B.1
典型方案与供电容量的关系
供电容量（kVA）
200≤2000
S≤200
典型方案
方案丨或方案Ⅱ
方案Ⅲ或方案IV
岸基供电的船舶数量（艘）
岸基供电的船舶数量大于一艘时，供电容量应能满足预期使用的所有设备均能正常工作的要求。注：S表示岸基供电电源的额定容量，单位为千伏安（kVA)。22
C.1插头
附录C
（资料性附录】
插头插座下载标准就来标准下载网
港口船舶岸基供电系统低压上船形式插头参见图C.1。代号
JT/T814.2-2012
单位为毫米
绝缘板定位台阶深度
相插销接触深度
接地插销接触深度
辅助插销接触深度
插合深度
相插销直径
辅助插销直径
接地插销直径
相插销分布圆位置
辅助插销分布圆位置
接地插销分布圆位置
绝缘体直径
插头加导向
插头最小直径
图C.1港口船舶岸基供电系统低压插头KAoNrKAea
64.0±0.25
10.5±0.25
10.5±0.25
10.5±0.25
56.0±0.25
14.0-0.05
14.0-0.05
48.0±0.25
65.8 ±0.25
48.0 ±0.25
89.0 ±0.25
108.0±0.25
103.0±0.25
JT/T814.2——2012
C.2插座
港口船舶岸基供电系统低压上船形式插座参见图C.2。代号
绝缘板上端
相插套顶端
接地插套顶端
接地插套接触深度
辅助插套接触深度
辅助插套内底部
辅助插套顶端
相插套接触深度
接地插套内底部
绝缘体内底部
相插套分布圆直径
接地插套分布圆直径
辅助插套分布圆直径
绝缘体直径
插座和导向
插座最小内径
插合深度
接地插套内径
辅助插套内径
相插套内径
图C.2港口船舶岸基供电系统低压插座24
单位为毫米
尽尺寸
23.0 ±0.25
25.5±0.25
13.5±0.25
23.7 ±0.25
47.7 ±0.25
70.5±0.25
42.5±0.25
36.0±0.25
64.0 ±0.25
66.0 ±0.25
48.0±0.25
48.0±0.25
66.6 ±0.25
89.0 ±0.25
111.5±0.25
104.0±0.25
69.0±0.25
14. 0+.10
14. 0*0.10
中华人民共和国
交通运输行业标准
港口船舶岸基供电系统技术条件JT /T 814—2012
人民交通出版社出版发行
(100011
北京市朝阳区安定门外外馆斜街3号）各地新华书店经销
北京交通印务实业公司印刷
开本：880×1230
印张：1.75
2012年9月
2012年9月
第1版
第1次印刷
统—书号：15114·1763
版权专有
字数：46千
定价：20.00元
侵权必究
举报电话：010-85285150
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
